Membangun Dinding dengan ArchiCAD

Membangun Dinding dengan ArchiCAD

Menggunakan ArchiCAD untuk membangun dinding dengan mudah dan efisien. Pelajari langkah-langkahnya dan manfaatkan fitur-fitur canggih ArchiCAD untuk hasil yang lebih baik.

Oleh : RUDI KUSTIADI, S.T

Membangun Dinding dengan ArchiCAD

• Langkah 1: Buka ArchiCAD dan buat proyek baru.

• Langkah 2: Pilih Wall tool dari toolbar.

• Langkah 3: Tentukan jenis dinding yang ingin Anda bangun.

• Langkah 4: Atur dimensi dan properti dinding sesuai kebutuhan.

• Langkah 5: Klik dan seret untuk membuat dinding di area kerja.

• Langkah 6: Gunakan alat 'Edit Dinding' untuk memodifikasi dinding yang sudah dibuat.

Macam - macam dinding

• Dinding beton: Dinding yang terbuat dari beton dengan berbagai ketebalan dan tekstur.

• Dinding bata: Dinding yang terbuat dari bata dengan variasi pola dan ukuran.

• Dinding kayu: Dinding yang terbuat dari kayu dengan berbagai jenis dan tampilan.

• Dinding kaca: Dinding yang terbuat dari kaca, baik transparan maupun berlapis.

• Dinding batu alam: Dinding yang terbuat dari batu alam dengan tekstur dan warna yang beragam.

1. Dinding Beton

2. Dinding Bata

3. Dinding Kayu

4. Dinding Kaca

5. Dinding Batu Alam

Multiple Choice

Apa langkah pertama dalam membangun dinding menggunakan ArchiCAD?

• Buka ArchiCAD dan buat proyek baru

• Pilih alat 'Dinding' dari toolbar

• Tentukan jenis dinding yang ingin Anda bangun

• Atur dimensi dan properti dinding sesuai kebutuhan

Langkah Pertama:

Buka ArchiCAD dan buat proyek baru. Ini adalah langkah pertama dalam membangun dinding menggunakan ArchiCAD. Dengan membuka ArchiCAD dan membuat proyek baru, Anda dapat mulai merancang dan membangun dinding sesuai kebutuhan Anda. Pastikan untuk mengikuti langkah-langkah selanjutnya dengan hati-hati untuk hasil yang optimal.

Membangun Dinding dengan ArchiCAD

• Dinding Massa: Digunakan untuk menunjukkan dinding yang tidak memiliki detail konstruksi.
• Dinding Komposit: Terdiri dari beberapa lapisan dengan material yang berbeda.
• Dinding Struktural: Dinding yang memiliki fungsi struktural dan dapat menahan beban.
• Dinding Kaca: Dinding transparan yang terbuat dari kaca.
• Dinding Partisi: Dinding yang digunakan untuk membagi ruangan.

Multiple Choice

Apa jenis dinding yang digunakan untuk membagi ruangan?

• Dinding Massa

• Dinding Komposit

• Dinding Struktural

• Dinding Kaca

Dinding Kaca

Dinding Kaca adalah jenis dinding yang digunakan untuk membagi ruangan. Dinding ini terbuat dari kaca yang transparan, memberikan kesan modern dan elegan. Selain itu, dinding kaca juga dapat memaksimalkan pencahayaan alami dan memberikan tampilan yang luas pada ruangan. Namun, perlu diperhatikan keamanan dan privasi saat menggunakan dinding kaca.

Membangun Dinding dengan ArchiCAD

1. Buatlah proyek baru di ArchiCAD. 2. Pilih alat dinding dan tentukan jenis dinding yang diinginkan. 3. Atur dimensi dan spesifikasi dinding batu bata. 4. Tambahkan lapisan insulasi dan penutup eksternal. 5. Periksa dan sesuaikan detail dinding. 6. Simpan proyek dan ekspor gambar dinding.

Multiple Choice

Apa langkah pertama dalam membangun dinding dengan ArchiCAD?

• Buatlah proyek baru di ArchiCAD

• Pilih alat dinding dan tentukan jenis dinding yang diinginkan

• Atur dimensi dan spesifikasi dinding batu bata

• Tambahkan lapisan insulasi dan penutup eksternal

First Step: Create New Project

Buatlah proyek baru di ArchiCAD untuk memulai membangun dinding. ArchiCAD adalah perangkat lunak desain arsitektur yang digunakan oleh para profesional. Dengan membuat proyek baru, Anda dapat mulai merencanakan dan membangun dinding dengan mudah dan efisien.

Membangun Dinding Kayu dengan ArchiCAD

Langkah-langkah:

• 1. Buka ArchiCAD dan buat proyek baru
• 2. Pilih alat dinding dan tentukan ukuran dan jenis kayu yang akan digunakan
• 3. Gambar dinding kayu sesuai dengan desain yang diinginkan
• 4. Tambahkan detail seperti jendela dan pintu
• 5. Periksa dan perbaiki kesalahan atau kekurangan
• 6. Simpan proyek dan ekspor ke format yang diinginkan

Multiple Choice

Apa langkah pertama dalam membangun dinding dengan ArchiCAD?

• Buka ArchiCAD dan buat proyek baru

• Pilih alat dinding dan tentukan ukuran dan jenis kayu yang akan digunakan

• Gambar dinding kayu sesuai dengan desain yang diinginkan

• Tambahkan detail seperti jendela dan pintu

Langkah Pertama:

• Buka ArchiCAD dan buat proyek baru
• Tentukan ukuran dan jenis kayu yang akan digunakan
• Gambar dinding kayu sesuai dengan desain yang diinginkan
• Tambahkan detail seperti jendela dan pintu

Struktur Penyusun Dinding

• Batang Struktural: Menentukan dimensi dan posisi dinding
• Panel Dinding: Menyusun material dan lapisan dinding
• Elemen Penyambung: Menghubungkan panel dinding
• Pintu dan Jendela: Menambahkan bukaan pada dinding

Multiple Choice

Apa yang dilakukan pada panel dinding?

• Menentukan dimensi dan posisi dinding

• Menyusun material dan lapisan dinding

• Menghubungkan panel dinding

• Menambahkan bukaan pada dinding

Menghubungkan Panel Dinding

Menghubungkan panel dinding adalah salah satu langkah penting dalam proses pembangunan. Hal ini dilakukan untuk memastikan kekokohan dan kestabilan struktur dinding. Dalam proses ini, panel-panel dinding dihubungkan dengan menggunakan metode tertentu, seperti paku atau sekrup. Dengan menghubungkan panel dinding dengan baik, dinding akan menjadi lebih kuat dan tahan lama.

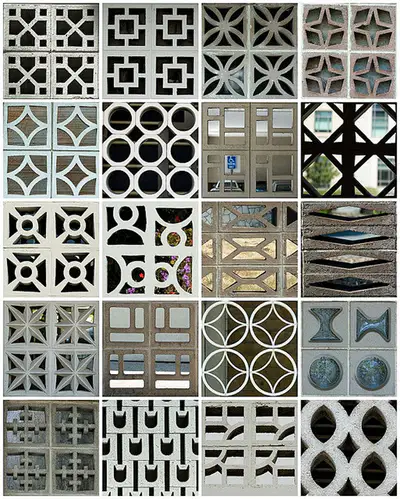

Dinding Roster

Roster merupakan partisi atau penyekat antarruang yang memiliki fungsi utama sebagai lubang sirkulasi udara dan pencahayaan di siang hari pada sebuah ruang. Di luar negeri roster dikenal dengan istilah ventilation block.

berbagai motif roster/loster minimalis https://www.youtube.com/watch?v=rt6qKtgM1CM

Mengenal aneka macam bentuk roster https://www.youtube.com/watch?v=UXxODfUR7uY
