FISA DOCUMENTARE

INDOIREA

1.Generalităţi.Metode de îndoire.
Definitie: Indoirea este operatia tehnologica de modificare a formei si dimensiunilor semifabricatelor,
fara indepartare de material.
Semifabricatele supuse operaţiei de îndoire sunt:table,bare,ţevi,sârme,profiluri.
Metodele de îndoire sunt:

-după natura efortului dezvoltat:

• îndoire manuală;
• îndoire mecanică.

-după temperatură:

• îndoire la rece;
• îndoire la cald.

2.Procesul de îndoire

Procesul de îndoire

Capetele barei permit fixarea în vederea realizării operaţiei de îndoire.Ele nu sunt supuse

procesului de îndoire.După îndoire se constată că axa de simetrie (fibra medie deformată) nu-şi
modifică lungimea.Partea superioară a barei este solicitată la întindere,iar partea inferioară la
compresiune.Fibra medie (axa neutră) se utilizează pentru calculul lungimii iniţiale a semifabricatului.
r- raza de îndoire;
α-unghiul la centru.
Raza minimă de îndoire, rmin depinde de grosimea materialului şi de natura sa.
La realizarea operaţiei de îndoire se recomandă:

1. Limitarea razei de îndoire la valoarea rmin=Kd;
2. Îndoirea să se facă după o direcţie perpendiculară pe direcţia de
laminare a materialului;
3. Precedarea îndoirilor repetate,de o încălzire locală la temperatura de
recoacere a materialului;
4. Încălzirea materialului la temperatura de forjare,atunci când raza de
îndoire este sub cea minimă;
5. Folosirea unor dispozitive pentru evitarea deformării materialului în
direcţie transversală.

3.Scule şi utilaje folosite la îndoire

Sculele şi dispozitivele utilizate la îndoire sunt:

• nicovale;
• ciocane;
• menghine;
• prese manuale;
• prese mecanice;
• maşini de îndoit.

4.Tehnologia îndoirii manuale

4.1. Îndoirea manuală a tablelor

Îndoirea manuală pe nicovală cu ciocanul se execută după operaţia de trasare.

Nicovale

Îndoirea manuală în menghină oferă precizie şi siguranţă în raport cu îndoirea pe nicovală.Tabla se
fixează în menghină între un colţar şi o piesă intermediară.

Îndoirea în menghină

Îndoirea manuală după şablon se recomandă pentru piese cu configuraţie
complexă.Şablonul se confecţionează din fontă sau oţel,iar îndoirea se face aplicănd lovituri cu
ciocanul.

Îndoirea după şablon

4.2. Îndoirea manuală a barelor şi a profilurilor

Se poate realiza prin lovire cu ciocanul.Pentru fixarea semifabricatelor se utilizează dispozitive
speciale,placă de îndoit prevăzută cu orificii care permit fixarea provizorie a unor dornuri.

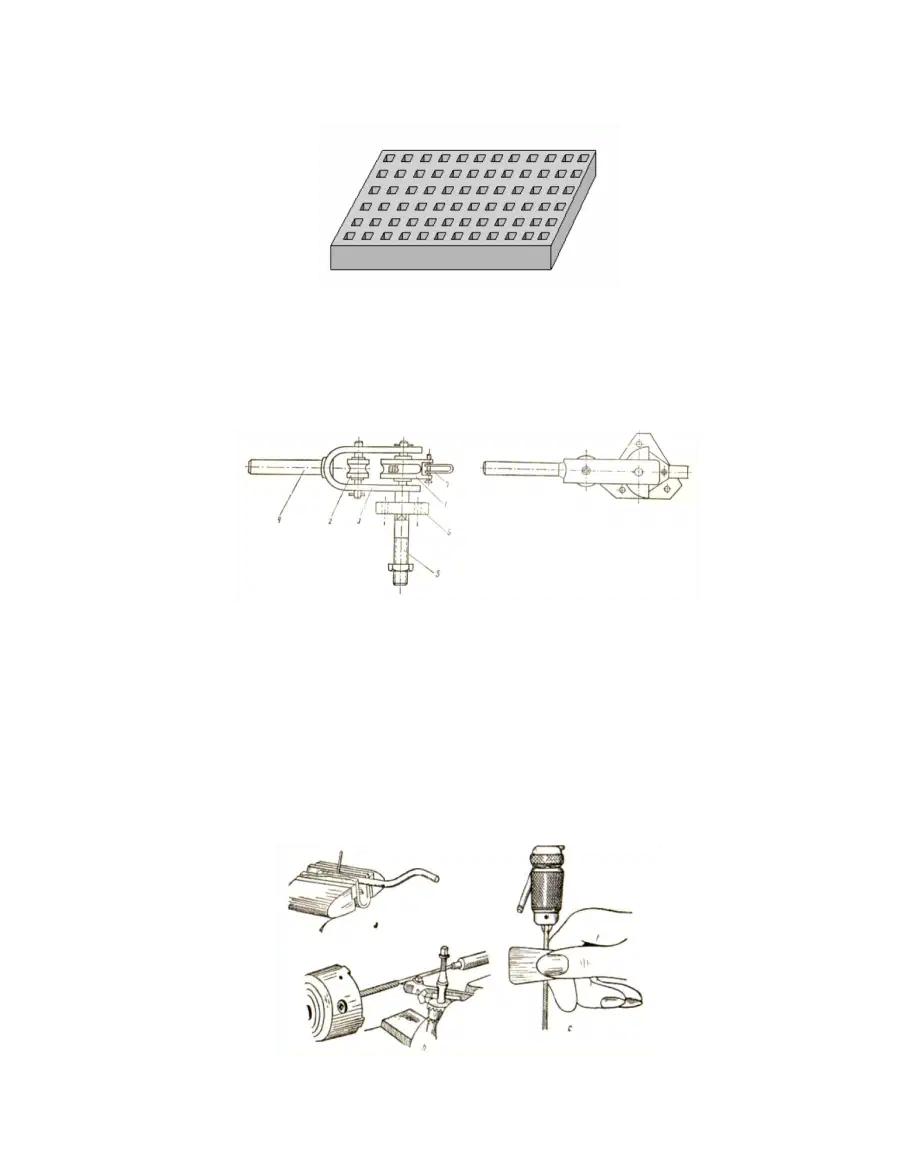

Placa de îndoit

4.3. Îndoirea manuală a ţevilor

În timpul îndoirii , ţevile se pot ovaliza.Pentru a evita ovalizarea,ţevile se umplu cu nisip,colofoniu
topit,iar capetele se obturează cu dopuri din lemn.Îndoirea se poate face la cald sau la rece..În acest
scop se utilizează dispozitive speciale.

Dispozitiv pentru îndoit ţevi

1.Rola fixă, 2.Rola mobilă, 3.Furca, 4.Mâner, 5.Tija, 6.Suport, 7.Brăţară rabatabilă

4.4. Îndoirea sârmelor

Se aplică pentru a obţine arcuri elicoidale,cilindrice sau conice.Arcurile se execută prin următoarele
metode:
• în menghină;
• pe strung;
• cu maşina de găurit.

Executarea arcurilor

a-în menghină; b-pe strung; c- cu maşina de găurit

4.5. Îndoirea mecanică a tablelor

Îndoirea manuală a tablelor necesită un efort fizic deosebit,iar productivitatea muncii este

scăzută.Îndoirea mecanică se realizează cu următoarele utilaje:

• valţuri;
• maşini de îndoit;
• prese mecanice.

Îndoirea tablelor la valţuri se pot îndoi table care iau forma cilindrică sau
tronconică.

Îndoirea tablelor la valţuri

Îndoirea tablelor pe prese mecanice utilizează matriţe de îndoit.

Presă hidraulică Matriţă de profilare

5. Controlul operaţiei de îndoire.
a operaţia de îndoire se controlează razele şi unghiurile de îndoire,poziţia lor,
prezenţa unor lovituri,fisuri.Controlul se realizează cu şublere,rigle gradate,
raportoare,şabloane.

6. Măsuri de tehnică a securităţii muncii.
e verifică prinderea fixarea cozii în ciocan şi starea acesteia.Pentru îndoirea la
presă se vor respecta normele de securitate specifice presării la rece. Semifabricatele se vor fixa în
dispozitive corespunzătoare. Piesele maşinilor în
mişcare vor fi protejate cu apărători.
