Clase 07-05 Técnicas de diagnóstico

Técnicas de Diagnóstico en Odontología

EOS 3141

EXPERIENCIA DE APRENDIZAJE 2

Aprendiendo a

Tomar Radiografías.

ACTIVIDAD 2.1

Receptores de la Imagen Radiográfica.

CLASE 6

Receptores de la Imagen Radiográfica.

Los receptores de imagen permiten obtener la imagen real del haz remanente, para

obtener una imagen visible.

Película radiográfica

• Radiología convencional o analógica

Detectores o sensores electrónicos

• Receptores de estado sólido: CDD (dispositivos de alimento de

carga)

• CMOS: detectores de óxido metálico complementario
• TAC: tomografía computarizada
• Todo esto se denomina radiología digital

Placas de almacenamiento de fósforo fotoestimulables

Radiología digitalizada

Película Radiográfica

Película radiográfica es similar a la película

fotográfica, la cual ha sido adaptada para el uso

odontológico.

Constitución de la Placa Radiográfica

• Consta de una base de poliester sobre la que se adhiere, por las

dos caras una emulsión(películas de doble emulsión) (la película

fotográfica sólo tiene emulsión por una cara).

• Cada emulsión está unida a la base por una capa de material

adhesivo (capa adhesiva), que impide su desprendimiento.

• Ambas emulsiones están protegidas de agresiones externas

(arañazos, presión, contaminación, etc) mediante una capa

protectora.

• Una película radiográfica de doble emulsión consta de 7 capas y su

grosor total oscila entre los 150 – 300 micrones (0.15 – 0.3 mm)

Multiple Choice

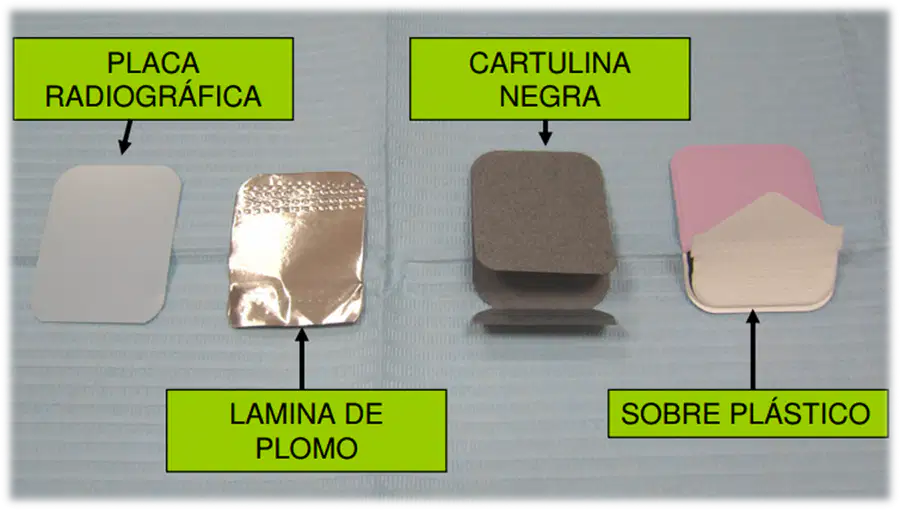

La cara del sobre de la película donde se abre, es la que está en relación con la lámina de plomo

• verdadero

• falso

Base

• Proporciona una estructura rígida

sobre la que se deposita la capa
de emulsión unida por una capa
adhesiva.

• Compuesta de poliéster.

• No inflamable y se añade a su

fabricación un colorante azul para
disminuir la fatiga visual.

Emulsión

Material con el que interactúan directamente
los rayos X, sobre todo la luz de las pantallas

intensificadoras (de películas extraorales),

para proporcionar así la información

diagnóstica.

Compuesta por:

Gelatina: similar a la que se emplea en postre

(colapez), sirve de soporte físico para el depósito de

los cristales de halogenuros de plata.

Cristales de “Halogenuros de Plata”: sensibles a los
rayos X, permite que los rayos x y los fotones de luz

interaccionen con la película.

Multiple Choice

La Emulsión esta compuesta por poliester

• verdadero

• falso

Las diferencias de velocidad o sensibilidad y de

contraste entre las distintas películas radiográficas se

deben al grosor de las placas y la concentración o
cantidad de Cristales de Halogenuros de Plata en la

emulsión.

Las placas de exposición directa (intraorales) sin

pantalla intensificadoras tienen una capa más gruesa y

con mayor concentración de cristales.

Sensibilidad

Placas Radiográficas
Siglas Internacionales

CARACTERISTICA

SIGLA / LETRA

LENTAS

A Y B

INTERMEDIAS

C

RÁPIDAS

D

ULTRA RÁPIDAS

E

Multiple Choice

La pelicula tipo C es la de sensibilidad rapida

• verdadero

• falso

Sensibilidad de las Películas Intraorales

D Ultraspeed

E Extraspeed (50% menos del tiempo de las D)

F In singht (20% menos del tiempo de las E)

(-)

(+)

B) PELÍCULAS DE ACCIÓN INDIRECTA

EXTRAORALES

Multiple Choice

Las películas extraorales van a in montadas en un:

• auto

• posicionador de RX

• Chásis

• Sensor

• Tamaños:

– 13 X 18
– 15 X 30
– 18 X 24
– 20 X 25
– 24 X 30
– 30 X 40

Las películas extraorales van

montadas en un chasis que tiene

una pantalla o folio intensificadoras

por ambos lados, que permite
reducir los requerimientos de
radiación para la toma de una

radiografía extraoral.

Cassette o Chasis

• Cajas metálicas, aluminio o

fibra de carbono donde se
introducen las placas
radiográficas extraorales.

• En su interior contienen una

superficie formada por
sustancias que general
fluorescencia o luz al ser
excitadas por los rayos x

La película radiográfica extraoral es más sensible a la

luminosidad de la pantalla intensificadora, que a la

radiación emitida por el equipo de rayos.

Si tomaramos una radiografía sin pantalla o folio habría

que aumentar cerca de 20 veces la radiación.

Multiple Choice

¿Que otro nombre tiene el Chásis?

• Placa

• Pelicula

• Cassette

Radiología Digital - Digitalizada

Sensores Estado Sólido / Placas de Fósforo.

• Avance Tecnológicos han dotado a estos sistemas de

interesantes prestaciones que pueden facilitar el
diagnóstico y manejo de imágenes radiográficas.

• Se debe diferenciar entre una radiografía digital y

una radiografía digitalizada, en que la calidad de

imagen entre ellas puede variar sensiblemente, son

realmente muchas las ventajas que involucran el

éxito de la radiografía digital.

Tipos de Radiología Digital

a) Radiología digital directa (RDD)

b) Radiología digital indirecta (RDI)

Multiple Choice

Nos referimos a radiología digital directa, cuando utilizamos un scanner y la imágen de la película convencional la trasnformamos en digital

• verdadero

• falso

a) Radiología Digital Directa

• Usa receptor de rayos X

(captador rígido o sensor).

• Habitualmente, conectado a

un cable a través del cual la
información captada por el
receptor es enviada a un
ordenador.

• El propio sistema (software)

realiza automáticamente el
proceso informático y la
obtención de la imagen.

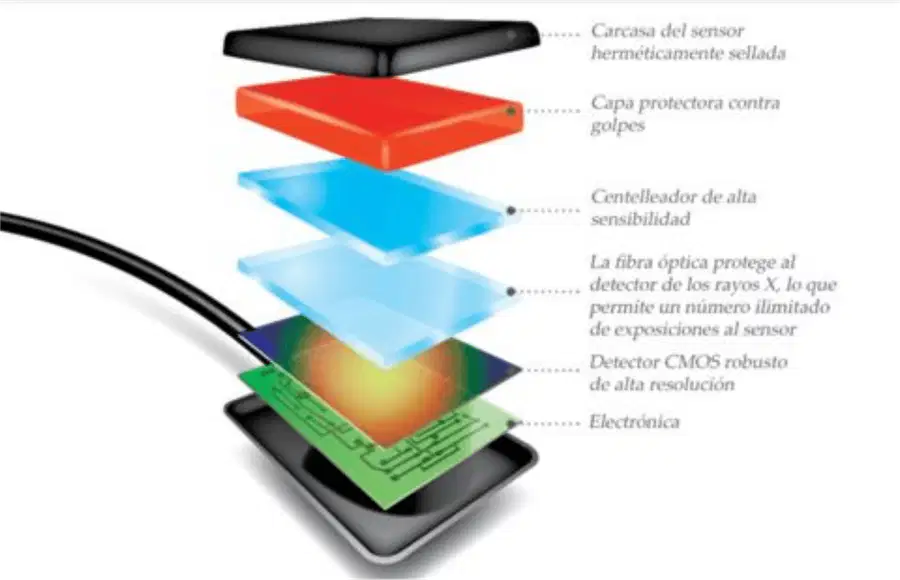

¿Cómo Funciona el Sensor Digital?

• Utiliza un sensor fotosensibles similar a

los de las cámaras fotográficas digitales.

• Receptor o captador consta de otros dos

componentes, además del sensor.

– Escintilador: transforma los rayos X en luz.

Una pequeña cantidad de radiación atraviesa
el escintilador sin ser convertida en luz.

– Fibra óptica (u otros materiales): segunda

capa (protectora) que evita la penetración de
los rayos X hasta el sensor y por tanto su
deterioro.

Multiple Choice

La pelicula radiográfica numero 4 sirve para obtener radiografía:

• Pediátrica

• bite wing

• oclusal

• periapical

b) Radiología Digital Indirecta

(Digitalizadas)

• Imagen es capturada de forma

analógica (convencional) en una
película radiográfica o bien en
una placa de fósforo.

• Luego debe ser convertida en

digital tras su procesado,
escaneado o digitalizado.

Digitalización Radiografías Convencionales.

Placas de Fósforo Fotoestimulable.

•Placa metaestable utilizada en el campo de
la radiología mediante dos procesos:

– Primera exposición “graba” la imagen

con la radiación que recibe.

– Segunda exposición “lee” mediante un

láser de onda visible) la imagen.

•Tecnología de radiografía computarizada.

•Emplea un plano detector por un
fenómeno de luminiscencia
fotoestimulable.

•Almacena una señal de radiación de corta
longitud de onda (rayos X) en una placa de
fósforo.

•Puede ser reutilizada, deben ser “borradas”
mediante exposición de la placa a una luz
blanca de intensidad ambiental.

Placas de Fósforo.

Imágenes se forman por matrices de líneas

horizontales y columnas verticales conocidas con

el nombre de PIXELES.

Multiple Choice

Las peliculas convencionales utilizan sensor para obtener la imagen y ahorrar el tiempo de revelado

• verdadero

• falso

PIXEL

Menor unidad homogénea en color que forma

parte de una imagen digital.

•Full HD (1080p) es 1080 X 1920 pixeles.

•4K (2160p) es 2160 X 3840 pixeles

•5K es 2160 X 5120 pixeles

•8K es 4320 X 7680 pixeles.

1 megapíxel corresponde a 1 millón de pixeles.

1 gigapixel corresponde a mil millones de pixeles.

• La sensibilidad extrema

a los rayos x del sensor
permite una reducción:
– Desde un 30% en

radiografías del cráneo.

– 60% en panorámica.

– y hasta 90% en

radiografías intraorales.

Ventajas

•No requiere proceso de revelado.

•Obtención de imagen inmediata.

•Critica de la imagen inmediata.

•Manipulación de la imagen (editar, ampliar,
aumentar o disminuir brillo y contraste).

•Mantener registro.

•Disminuye

la

cantidad

de

radiación

necesaria.

•Permite ser impresa y grabada en un CD
para el paciente.

•Mayor comodidad para dentista y paciente
y mejora la comunicación.

Beneficios

•Sanitario:
– Menor dosis de radiaciones para el paciente y el operador.
– Menor cantidad de material contaminante (Plomo, Químicos de

revelador y fijador).

•Económicos:
– Ahorro de placas radiográficas y rollos fotográficos.
– Ahorro en la compra de reveladores y fijadores.
– Ahorro en la compra y mantenimiento de procesadoras de placas y

equipos de revelado.

•Ergonómicos:
– Disminución del espacio para guardar las imágenes.
– Facilita la creación de archivos digitales.
– Menor necesidad de espacio e instalación.

• Diagnóstico y envío de resultados

– El alto contraste de las imágenes digitales facilita el

diagnóstico imagenológico por parte del radiólogo.

– Permite el envío de los resultados obtenidos y de las

imágenes en archivos vía Internet con rapidez, lo que
pudiera llegar a establecer la diferencia entre la vida y la
muerte de un paciente.

– Facilita la interconsulta entre profesionales.

– Optimiza la comunicación con el paciente.

Desventajas

• Adulteración para actos ilícitos (suspicacia)

• Problemas éticos y poco valor jurídico

• Necesidad de peritos informáticos

• Coste económico

• Manipulación cuidadosa

• “Control infección”

• “Resolución inferior”

Manejo en la Toma de
Radiografías Digitales

• Se envuelve el captador (sensor) en una

funda desechable (evita infecciones
cruzadas), entonces es colocado en la
boca del paciente.

• Se coloca en boca del mismo modo que

si

se

tratara

de

una

película

radiográfica.

• Se procede a la exposición a rayos X.

• En unos pocos segundos la imagen

aparece en el monitor del ordenador.

Manejo en la Toma de

Radiografías con Placas de

Fósforo.

• Se envuelve la placa de fósforo en unas

fundas diseñadas para éste objetivo
(evita infecciones cruzadas), entonces
es colocado en la boca del paciente.

• Se coloca en boca del mismo modo que

si

se

tratara

de

una

película

radiográfica.

• Se procede a la exposición a rayos X.

• Se saca la funda y se procede a

escanear para digitalizar las placas.
