1. Memahami konsep dasar jaringan kabel dan nirkabel

2. Mempelajari langkah-langkah instalasi jaringan

3. Mengetahui teknik perawatan jaringan yang efektif

4. Mampu melakukan troubleshooting pada jaringan yang bermasalah

5. Menganalisis kinerja jaringan dan melakukan optimasi.

Tujuan Pembelajaran

• Topologi jaringan (star, bus, ring, mesh)

• Protokol jaringan (TCP/IP, HTTP, FTP)

• Perangkat jaringan (router, switch, hub, access point)

• Media transmisi (kabel UTP, fiber optik, gelombang radio)

Konsep Dasar Jaringan

Jaringan kabel adalah adalah sebuah jaringan yang dibentuk dengan menggunakan medium atau media transmisi terarah atau diarahkan (kabel). Kabel tersebut berfungsi untuk menghubungkan berbagai komponen secara fisik.

1. Jaringan Kabel

​UTP merupakan singkatan dari Unshield Twisted Pair. Sesuai namanya “Unshield”, yang berarti kabel ini tidak dilengkapi dengan pelindung aluminium sehingga jenis kabel ini kurang tahan dengan

interferensielektromagnetik

​​UTP

(Shield Twisted Pair) merujuk pada bentuk dari isi kabel tersebut yang saling berlilitan pada setiap pasang.

​​STP

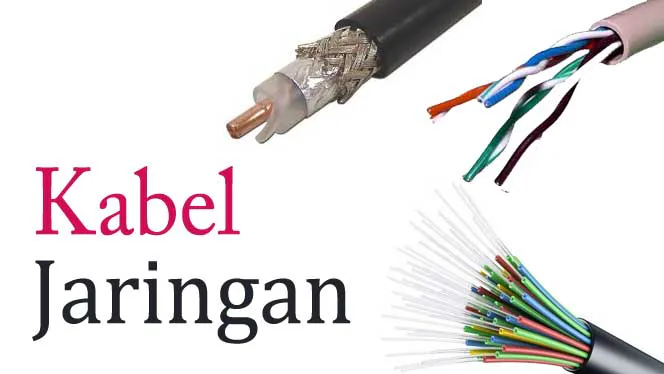

​Kabel Twisted Pair

a.      Pembungkus lebih baik dibanding twisted pair

b.      Jarak jangkau lebih jauh dibanding twisted pair

c.      Ketahanan terhadap noise
Analog

a.      Harus ada penguat tiap beberapa kilometer

b.      Frekuensi tinggi

c.      Mencapai 500Mhz

Digital

a.      Repeater setiap 1km

b.      Data rates tinggi

a.      Bandwidth mencapai lebih dari 50 Tbps

b.      Rasio sinyal ~10Gbps dibatasi oleh electrical-optical signal

c.      Sumber cahaya (pulsa cahaya atau sejenisnya)

d.      Medium Transmisi (ultra-thin fibre of glass)

e.      Detektor (semacam pulsa elektrik ketika cahaya sewaktu-waktu drop

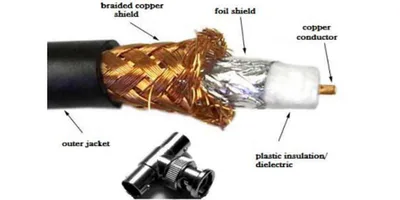

Kabel Coaxial

​Kabel Fiber Optik

Jaringan Nirkabel

​Wireless Network

Jaringan nirkabel adalah sebuah teknologi yang memugkinkan jaringan tidak lagi harus menggunakan kabel. Jaringan nirkabel adalah teknologi yang dapat menghubungkan dua atau lebih perangkat untuk berkomunikasi tanpa harus menggunakan kabel dalam transmisi data.

Jaringan Nirkabel

Wireless Local Area Network memungkinkan dapat menghubungkan dua atau lebihperangkat untuk saling bertukar data dan informasi.

​​WLAN

Wireless Metropolitan Area Network dapat saling menghubungkan di beberapa titik padawilayah metropolitan

​​WMAN

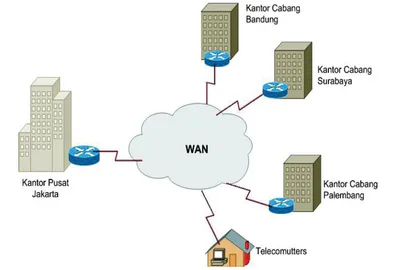

Wireless Wide Area Network dapat digunakan oleh pengguna terkoneksi ke jaringan pribadi atau publik dari arak jauh.

WWAN

Wireless Personal Area Network adalah jaringan nirkabel yang jangkauannya paling kecil karena bersifat mendadak

WPAN

​Jenis-jenis Jaringan Nirkabel

A. Access point (AP) Wireless Access point

​

Perangkat Jaringan Nirkabel

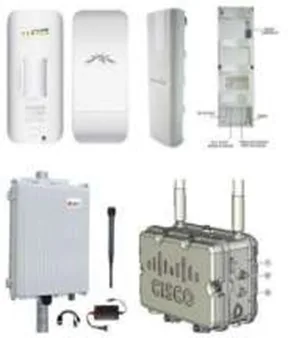

Access point (AP) Wireless Access point (Indoor)

Access point (AP) Wireless Access point (Outdoor)

Access point (AP) Wireless Access point atau AP adalah perangkat komunikasi nirkabel yang memungkinkan antar perangkat untuk terhubung ke jaringan nirkabel dengan menggunakan Wi-Fi, Bluetooth atau standar terkait.

Pada dasarnya sebuah Access point adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless
