5. XII F2 IPA (Induksi Elektromagnetik)

INDUKSI

ELEKTROMAGNETIK

Kelompok 2

BAB IV

INDUKSI
ELEKTROMAGNETIK

faktor-faktor yang mempengaruhi ggl induksi

Proses Terjadinya Induksi Elektromagnetik

(1) Kecepatan perubahan medan magnet, Semakin
cepat perubahan medan magnet, maka GGL induksi
yang timbulsemakin besar.
(2) Banyaknya lilitan, Semakin banyak lilitannya,
maka GGL induksi yang timbul juga semakin besar.
(3) Kekuatan magnet, Semakin kuat gejala
kemagnetannya, maka GGL induksi yang timbul juga
semakin besar.

Induksi Elektromagnetik adalah peristiwa
timbulnya aruslistrik akibat adanya perubahan
fluks

magnetic.

Fluksmagnetic

adalah

banyaknya

garis

gaya

magnet

yang

menembus suatu bidang. Seorang ilmuwan
dari Jerman yang bernama Michael Faraday
memiliki

gagasan

bahwa

medanmagnet

dapat menghasilkan arus listrik.

GGL INDUKSI KARENA PERUBAHAN LUAS KUMPARAN A

jika B tegak
lurus
dengan v

Sin θ

Jika B dan v
membentuk
sudut θ.

CONTOH

SOAL

Batang

AB

sepanjang

20

cm

digerakkan

dalam

medan

magnet

tetap

seperti

pada

gambar.

Jika

hambatan rangkaian 40 dan medan
magnet sebesar 0,2 T, tentukan Ggl
induksi yang timbul!

Diketahui:
l = 20 cm = 0,2 m
v= 4 m/s
R =40
B = 0,2 T

Ditanya
εind?

Jawab:
εind =-Blv
εind = -0,2 x 0,2 X 4
εind = - 0,16 V

GGL INDUKSI KARENA PERUBAHAN MEDAN MAGNET B

Perubahan besar medan magnetik yang
berubah, tetapi luas penampang A dan sudut
konstan.
Pernyataan tersebut jika dapat ditulis secara
matematis sebagai hukum induksi Faraday
menggunakan persamaan :

GGL INDUKSI KARENA PERUBAHAN SUDUT θ

Perubahan medan magnetik yang menembus suatu bidang mengalami perubahan
akibat perubahan sudut 0 antara medan magnetik dengan garis normal rangkaian
berubah terhadap waktu, tetapi Luas penampang A dan besar medan magnetik B
konstan.

Perubahan

medan

magnetik

yang menembus suatu bidang
mengalami perubahan akibat
perubahan

sudut

0

antara

medan magnetik dengan garis
normal

rangkaian

berubah

terhadap waktu, tetapi Luas
penampang

A

dan

besar

medan magnetik konstan.

GGL INDUKSI KARENA PERUBAHAN SUDUT θ

GGL INDUKSI KARENA PERUBAHAN SUDUT θ

HUKUM
LENZ

Hukum

Lenz

menjawab

kelemahan persamaan Hukum
Faraday dengan menjelaskan
secara fisis tanda negative
pada

persamaan

Hukum

Faraday.

"Arus induksi pada rangkaian muncul dengan
arah yang menghasilkan sebuah medan
magnet yang melawan perubahan fluks
magnetik yang menembus daerah yang
dilingkupi rangkaian".

BUNYI HUKUM LENZ

PERSAMAAN MATEMATIS HUKUM
FARADAY

Tanda minus ini
menunjukkan
bahwa arahnya
melawan peru-
-bahan

yang

terjadi

ILUSTRASI
HUKUM LENZ

MAGNET MENDEKATI KUMPARAN

Magnet

mendekati

sebuah

kumparan

akan

menghasilkan medan magnet utama ke arah
kanan (mendekati kumparan), maka kumparan
akan menghasilkan medan magnet ke arah kiri
yang melawan medan magnet utama. Arus
induksi akan berarah ke bawah sesuai dengan
kaidah tangan kanan.

ARAH ARUS INDUKSI SESUAI HUKUM LENZ

ILUSTRASI
HUKUM LENZ

MAGNET MENJAUHI KUMPARAN

Magnet

menjauhi

sebuah

kumparan

akan

menghasilkan medan magnet utama ke arah kiri
(menjauhi kumparan), maka kumparan akan
menghasilkan medan magnet ke arah kanan
yang melawan medan magnet utama. Arus
induksi akan berarah ke bawah sesuai dengan
kaidah tangan kanan.

ARAH ARUS INDUKSI SESUAI HUKUM LENZ

CONTOH SOAL

Ke

manakah

arah

arus

induksi yang melalui R jika
fluks magnetik yang melalui
loop seperti pada gambar?

INDUKTANSI DIRI

"Besarnya laju
perubahan arus

listrik pada

kumparan juga

bergantung

pada perubahan

garis gaya
magnetik"

JOSEPH HENRY

GGL INDUKSI DIRI

INDUKTANSI
DIRI

Induktansi

diri

(L)

suatu

kumparan sama dengan jumlah
fluks

magnetik

(ΔΦ)

yang

melingkupi

kumparan

tiap

satuan kuat arus listrik (ΔI)
yang mengalir pada kumparan.

INDUKTANSI DIRI (PUSAT SOLENOIDA)

INDUKTANSI DIRI (PUSAT TOROIDA)

ENERGI KUMPARAN (INDUKTOR)

Induktor berupa kumparan menyimpan energi dalam bentuk medan magnet.
Apabila arus yang mengalir diputus tiba-tiba, maka terjadi perubahan fluks
magnetik yang menyebabkan timbulnya ggl induksi diri. GGL Induksi diri akan
menimbulkan arus induksi diri pada kumparan yang menghasilkan energi
tersimpan. Besarnya adalah

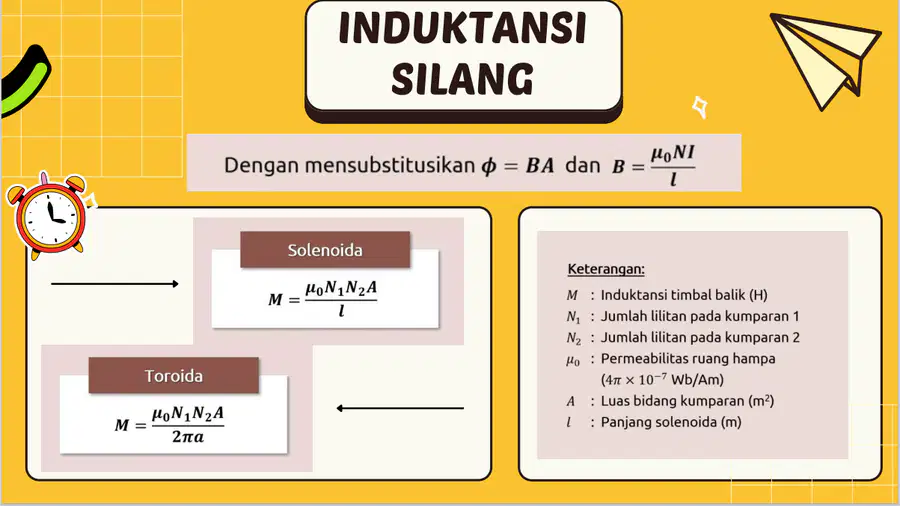

INDUKTANSI

SILANG

TERIMA
KASIH

Kelompok 2
