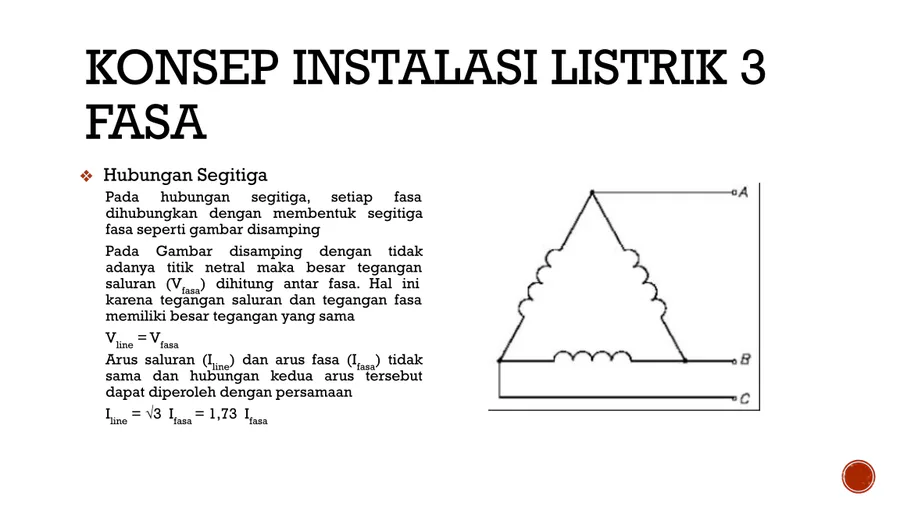

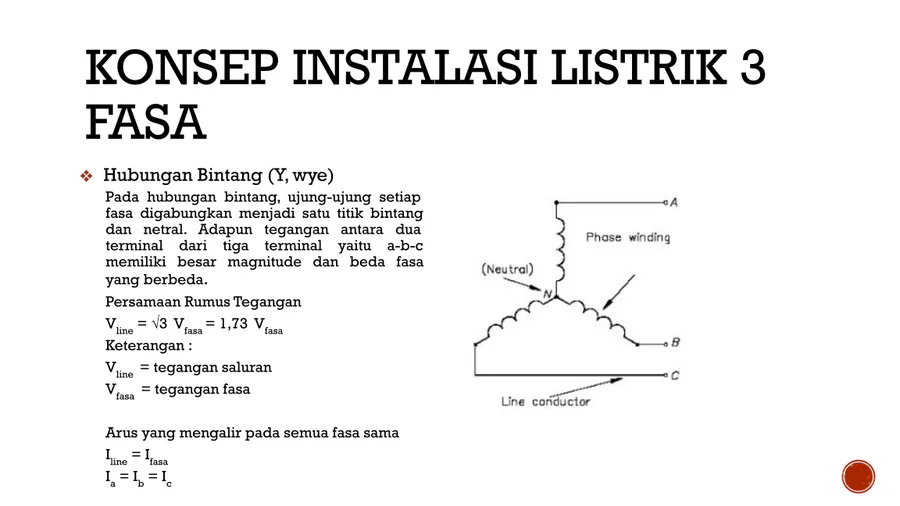

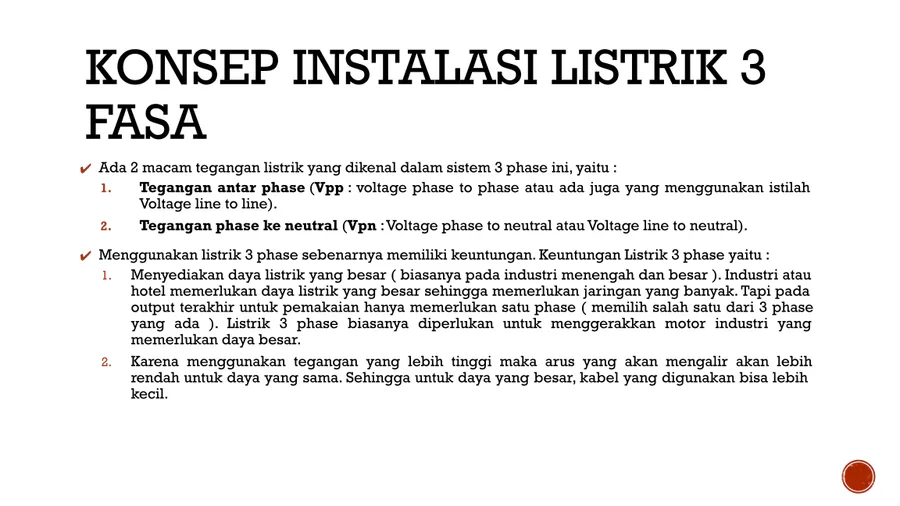

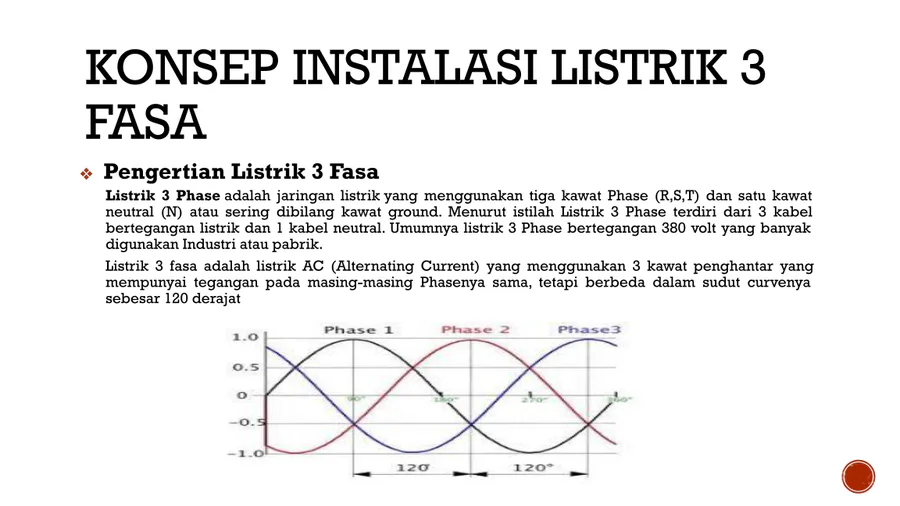

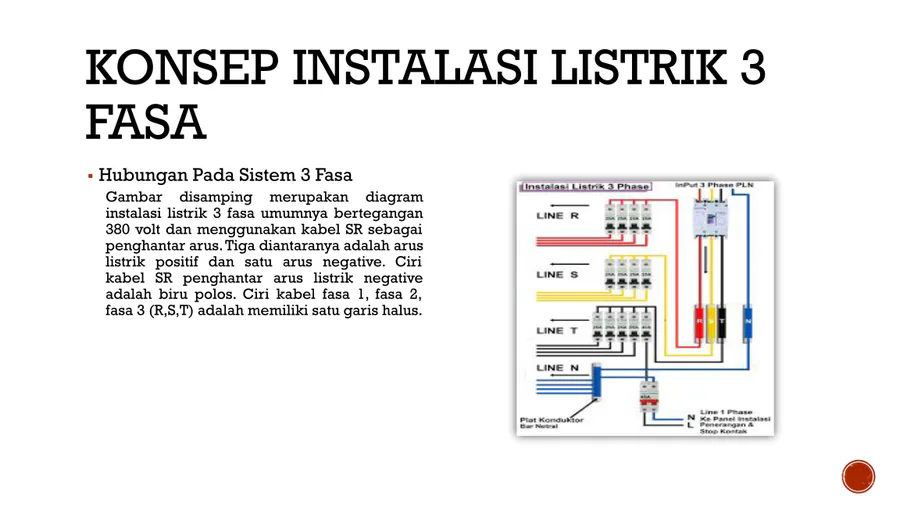

Konsep Instalasi Listrik 3 Fasa

Asesmen Awal Pembelajaran

Match

Jodohkan Pernyataan ini sesuai dengan Komponennya

• Perangkat pengaman yang berfungsi memutus aliran listrik secara otomatis jika terjadi kelebihan beban atau hubung singkat.

• Bagian kawat penghantar yang bertegangan, yang mengalirkan arus dari sumber.

• Bagian kawat penghantar yang tidak bertegangan (normalnya 0V) dan berfungsi sebagai jalur kembali arus ke sumber.

• Alat yang berfungsi untuk menghubungkan atau memutuskan aliran listrik pada suatu titik.

• Tempat untuk menghubungkan peralatan listrik ke sumber tegangan agar dapat digunakan.

MCB (Miniature Circuit Breaker)

Fasa

Netral

Saklar

Stop Kontak

• MCB (Miniature Circuit Breaker)

• Fasa

• Netral

• Saklar

• Stop Kontak

Reorder

Susunlah langkah-langkah di bawah ini menjadi urutan yang benar untuk membuat instalasi penerangan satu lampu yang dikendalikan oleh satu saklar tunggal, dimulai dari persiapan.

• Pasang komponen-komponen (MCB, saklar tunggal, fiting lampu, stop kontak) pada papan instalasi/panel.

• Sambungkan kabel fasa dari sumber (listrik PLN) ke terminal input MCB.

• Sambungkan kabel fasa dari MCB ke terminal input saklar tunggal.

• Sambungkan kabel output saklar tunggal ke terminal fasa pada fiting lampu.

• Sambungkan kabel netral dari MCB ke terminal netral pada fiting lampu dan ke

1

2

3

4

5

• 1
• 2
• 3
• 4
• 5

Categorize

Options (12)

Tang Kombinasi

MCB (Miniature Circuit Breaker)

Kotak Sekering

Kabel NYM

Kotak Kontak (Stop Kontak)

Terminal Blok

PHB (Panel Hubung Bagi) / Box MCB

Fiting Lampu

Lampu Pijar

Test Pen

Multimeter

Isolasi Listrik

Kelompokkan sesuai dengan kategorinya masing-masing

Komponen Pengaman (Proteksi)

Peralatan Kerja & Bantu

Komponen Penghubung & Distribusi

Komponen Beban (Penerima Daya)
