EKG BASICO

​Interpretación basica de electrocardiograma

By DR.HECTOR ESTRELLA POZO INTERNISTA) CERT 17 OCTUBRE 2025

OBJETIVO

• CONOCER E INTERPRETAR LAS CINCO AREAS GENERALES RUTINARIAS EN LA INTERPRETACION DEL EKG

PRINCIPIOS BASICOS

1790 LUIGI GALVANI - HIZO BAILAR LAS ANCAS DE UNA RANA MUERTA CON ESTIMULACION ELECTRICA
1855 KOLLICKER Y MULLER - UN NERVIO MOTOR DE UNA ANCA DE RANA ERA COLOCADO SOBRE UN CORAZON AISLADO Y LATIENDO, EL ANCA PATEABA CON CADA LATIDO CARDIACO.
1880 LUDWING Y WALLER - DESCUBRIERON QUE EL ESTIMULO ELECTRICO RITMICO DEL CORAZON PUEDE SER MONITOREADO DESDE LA PIEL DE UNA PERSONA..
1901 WILLIEM EINTHOVEN - INVENTA LA MAQUINA DEL EKG

PRINCIPIOS BASICOS

ELECTROCARDIOGRAMA (ECG) EKG

REGISTRA LA ACTIVIDAD ELECTRICA DEL CORAZON. PROPORCIONANDO UN REGISTRO DE LA ACTIVIDAD CARDIACA ELECTRICA, ASI COMO TAMBIEN INFORMACION VALIOSA ACERCA DE LA FUNCION Y ESTRUCTURA DEL CORAZON.

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

​La onda T representa el final de la fase "rápida"de repolarizacion ventricular.

PRINCIPIOS BASICOS

​Las medidas precisas del intervalo QT son corregidas con la frecuencia, por lo que son llamados los valores QTc

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

​Your text here

​Dr. Emmanuel Golberger

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

PRINCIPIOS BASICOS

LECTURA DEL ELECTROCARDIOGRAMA

FRECUENCIA
RITMO
EJE
HIPERTROFIA
INFARTO

VERIFICACION DEL ELECTROCARDIOGRAMA

​VERIFICACION DE EKG

P (- ) AVR (RITMO DE LA UNION, TAQUICARDIA DE REENTRADA)
CALIBRACION DEL EQUIPO
- 25 MM/SG (VELOCIDAD)
- 10 MM/MV (AMPLITUD)

LOS ELECTROCARDIOGRAMAS SON R-FEOS

R-FEOS (MNEMOTECNIA)

RITMO
FRECUENCIA
EJE
ONDAS (HIPERTROFIA Y BLOQUEOS)
SEGMENTOS E INGTERVALOS (ISQUEMIA Y PATOLOGIAS ESPECIFICAS)

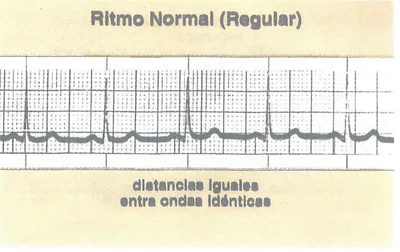

RITMO

ONDA P NEGATIVA EN AVR

POSITIVO EN DI Y DII

RITMO

FRECUENCIA

​¿R-R REGULAR?

¿FA, TAM, TVP, BAV, EXTRASISTOLES ?
DII LARGO
FC: 60-100 LPM 3 Y 5 CUADROS GRANDES.

>150 LPM ALGORITMO ACLS TAQARRITMIAS

<50 LPM BRADIARRITMIAS ¿ESTABLE?


PR? >5 CUADRITOS (PREEXITADO) < 3 CUADRITOS (WPW) ¿ BAV?

FRECUENCIA

FRECUENCIA

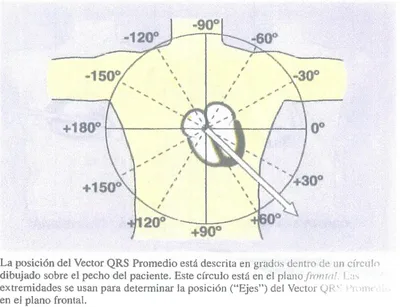

EJE

SE REFIERE A LA DIRECCION DEL MOVIMIENTO DE DESPOLARIZACION, LA CUAL SE ESPARCE POR EL CORAZON PARA ESTIMULAR LA CONTRACCION DEL MIOCARDIO

EJE

EJE

​NORMAL- IZQ- DER

N- PASAR A ONDAS , SEGMENTOS E INTERVALOS DI+ AVF + (QRS)

IZQ ¿BCRI? ¿HVI? ¿FASCICULAR ANTEROSUPERIOR? DI+AVF-

DER ¿BCRD ? ¿ HVD? ¿FASCICULAR POSTERO INFERIOR?

EXTREMO ¿BIEN TOMADO? ¿VENTRICULAR?

EJE

ONDAS

​BLOQUEOS

QRS > 120 (3 CUADRITOS) ¿VI Y V6?

**HIPERTROFIAS

¿PORGRESION DE LA ONDA R? (VENTRICULAR) P > 2.5 MM? (AURICULAR) V1

ONDAS

ONDAS

SEGMENTOS E INTERVALOS

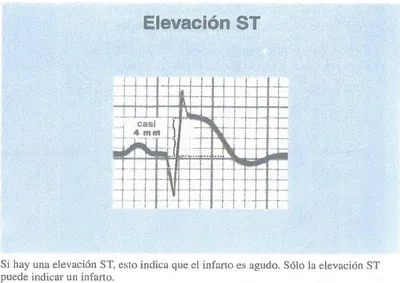

​ISQUEMIA, daño o necrosis (¿ALTERACIOENS DEL ST?¿ALTERACION DE LA T? ¿ONDA Q?

SEGMENTOS E INTERVALOS

SEGMENTOS E INTERVALOS

SEGMENTOS E INTERVALOS
