Struktur Beton Pondasi

Open Ended

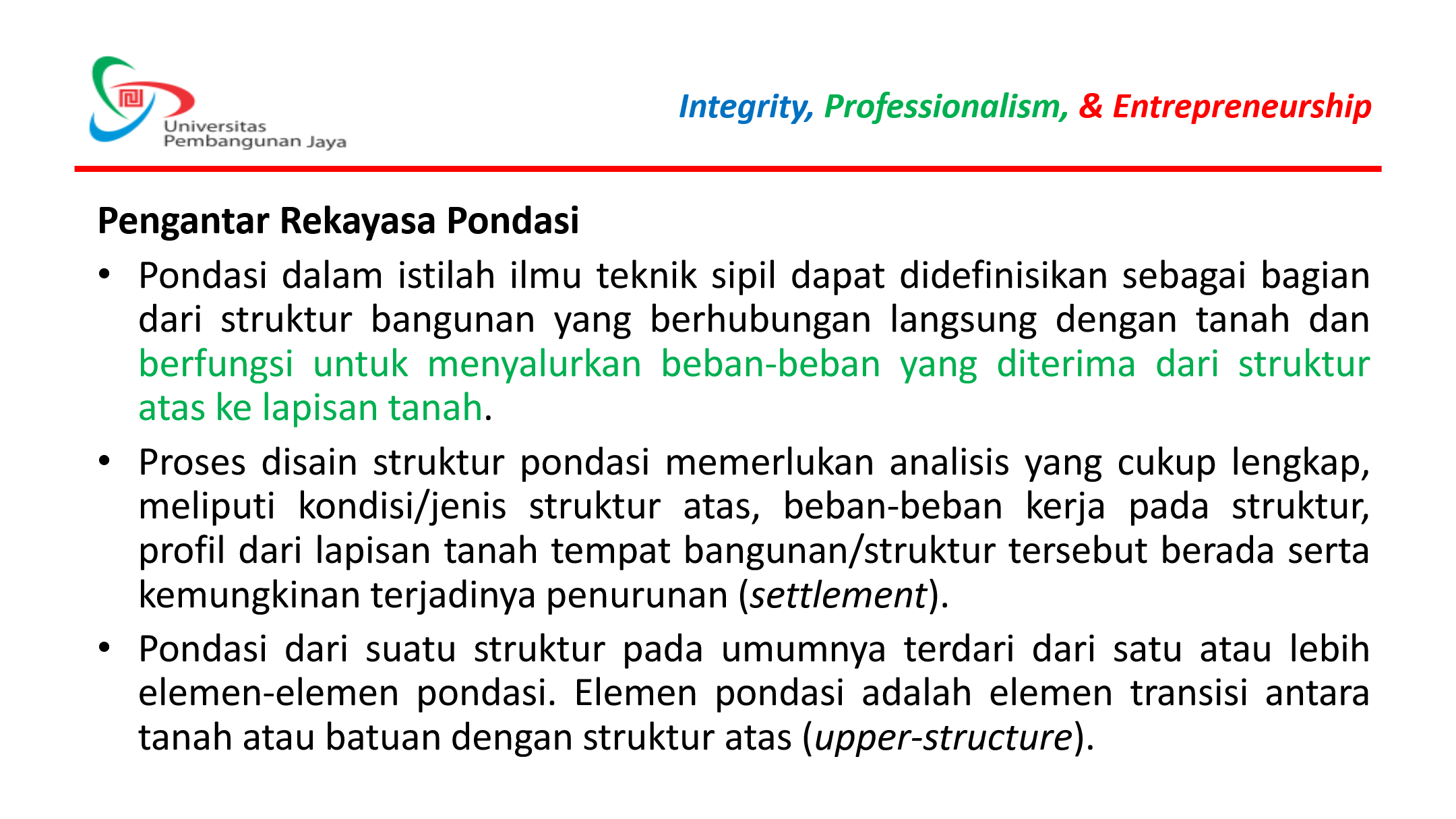

Apa itu pondasi?

Multiple Choice

Mengapa desain fondasi beton bertulang penting dalam proyek teknik sipil?

• Untuk memastikan stabilitas dan keamanan struktur

• Mengurangi biaya konstruksi

• Untuk menghilangkan kebutuhan akan pengujian tanah

• Untuk membuat proses konstruksi lebih cepat

Multiple Choice

Apa fungsi utama pondasi dalam struktur teknik sipil?

• Untuk menopang struktur atas

• Untuk memindahkan beban dari struktur atas ke lapisan tanah

• Mencegah settlement

• Untuk bertindak sebagai elemen dekoratif

Multiple Choice

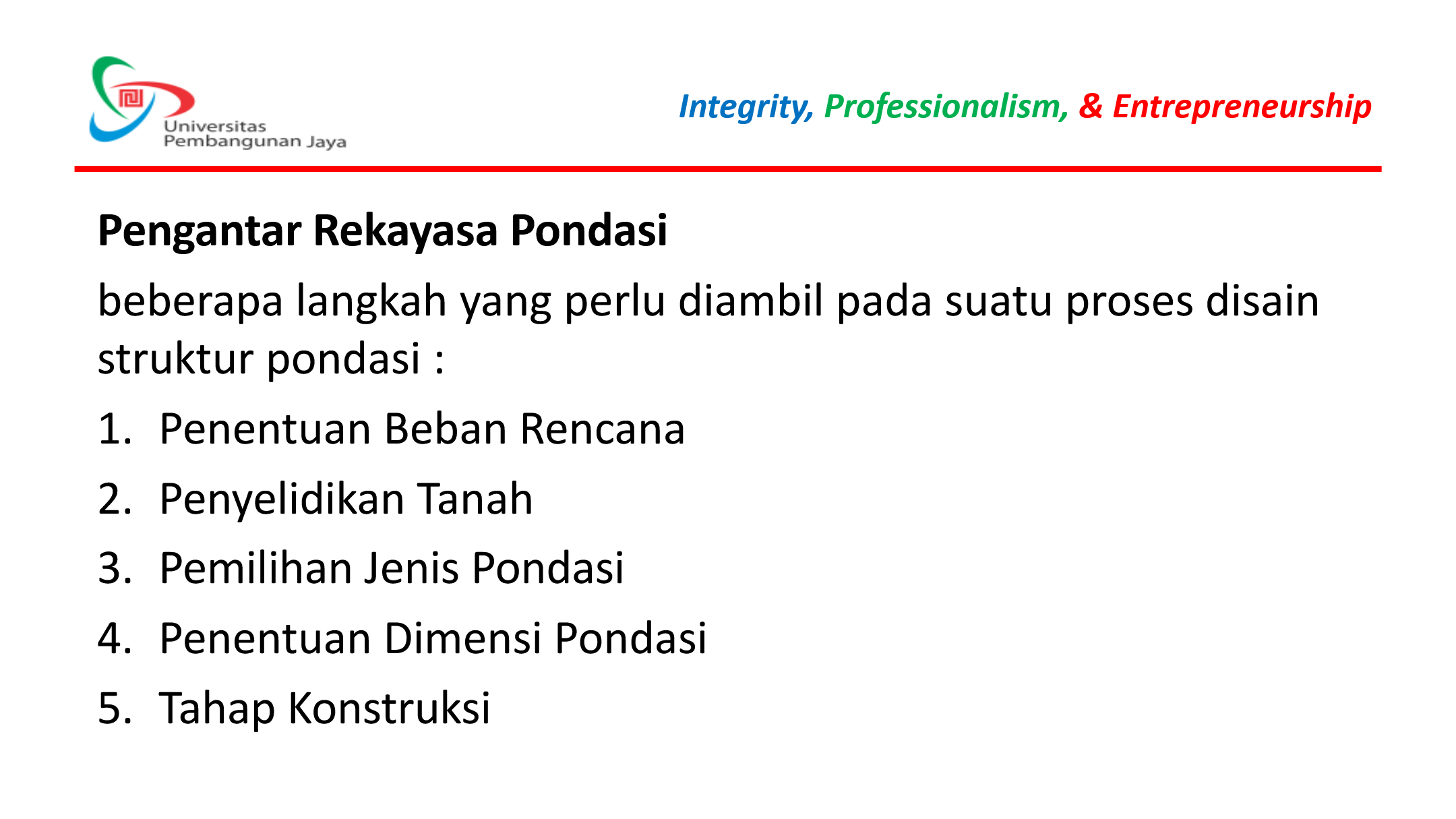

Bukan langkah dalam proses desain pondasi

• Melakukan analisis struktur pondasi
• Menghitung beban yang diterima pondasi
• Membuat diagram interaksi

• Merancang dimensi pondasi yang tepat

Fill in the Blanks

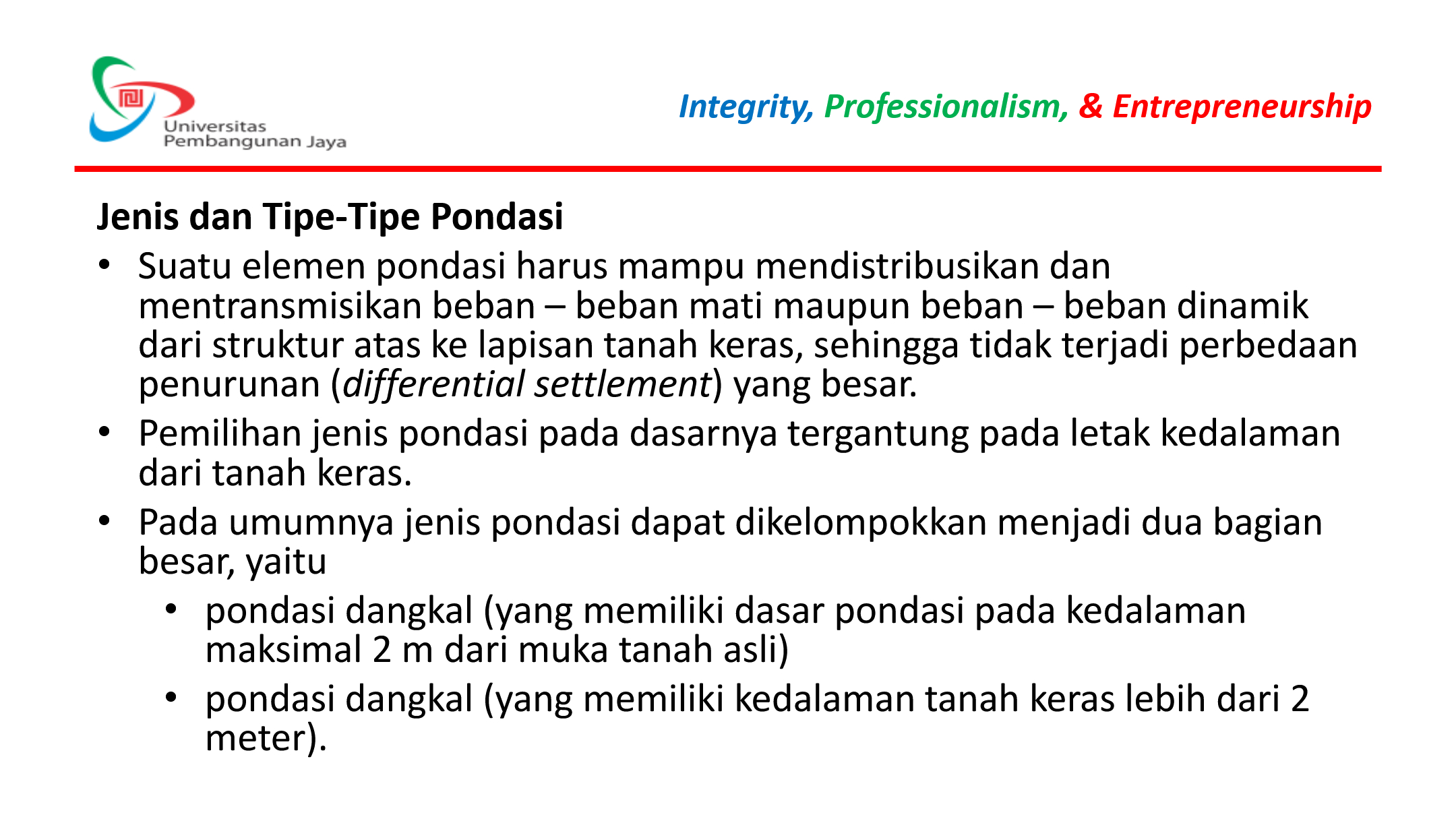

Isilah bagian yang kosong: Fondasi dangkal dengan kedalaman dasar kurang dari

meter dari permukaan tanah asli disebut fondasi dangkal.

Multiple Select

Which factors influence the selection of foundation type for a building?

• Kedalaman lapisan tanah keras

• Jenis struktur atas

• Beban yang bekerja

• Lokasi konstruksi

Multiple Choice

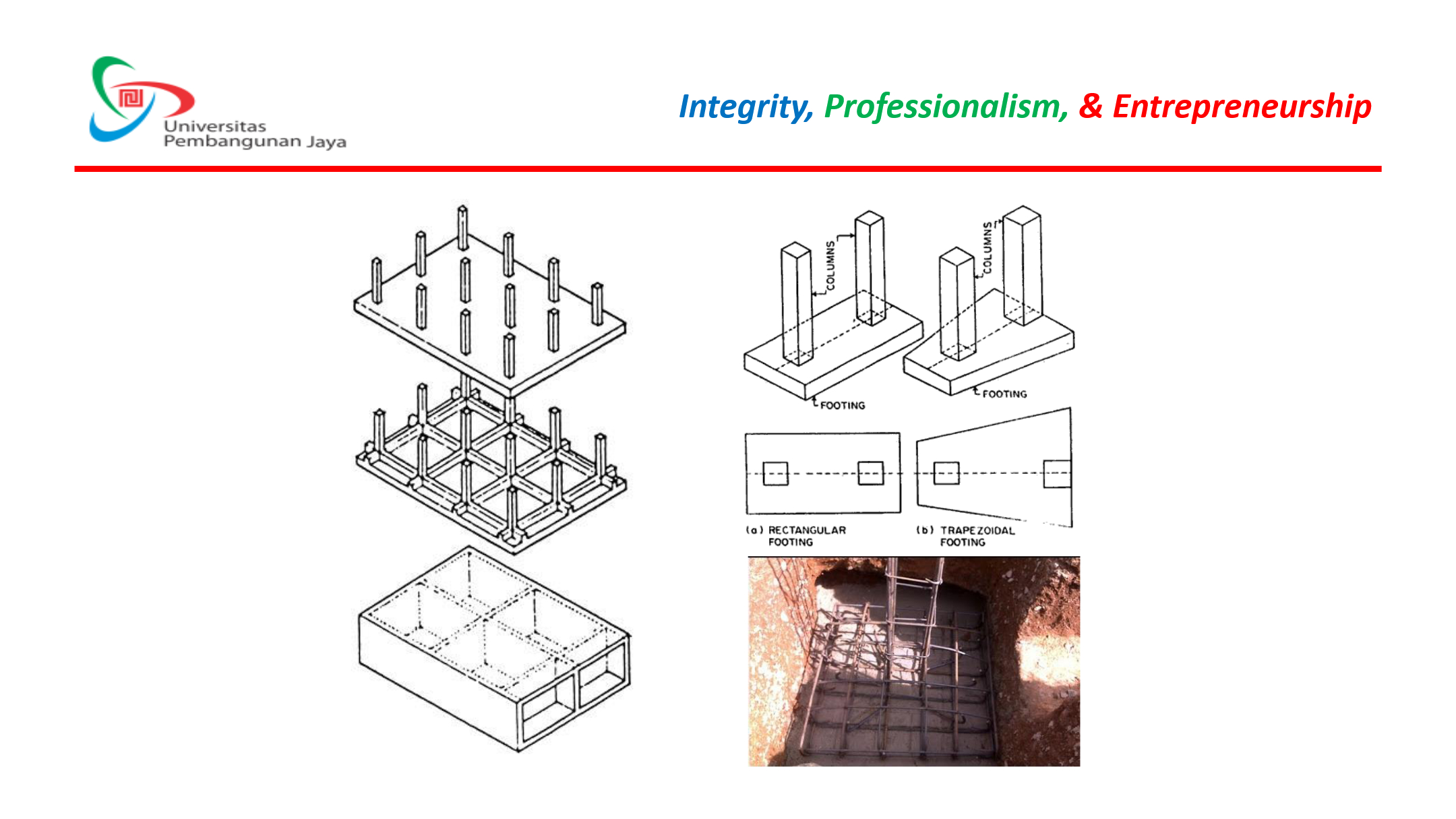

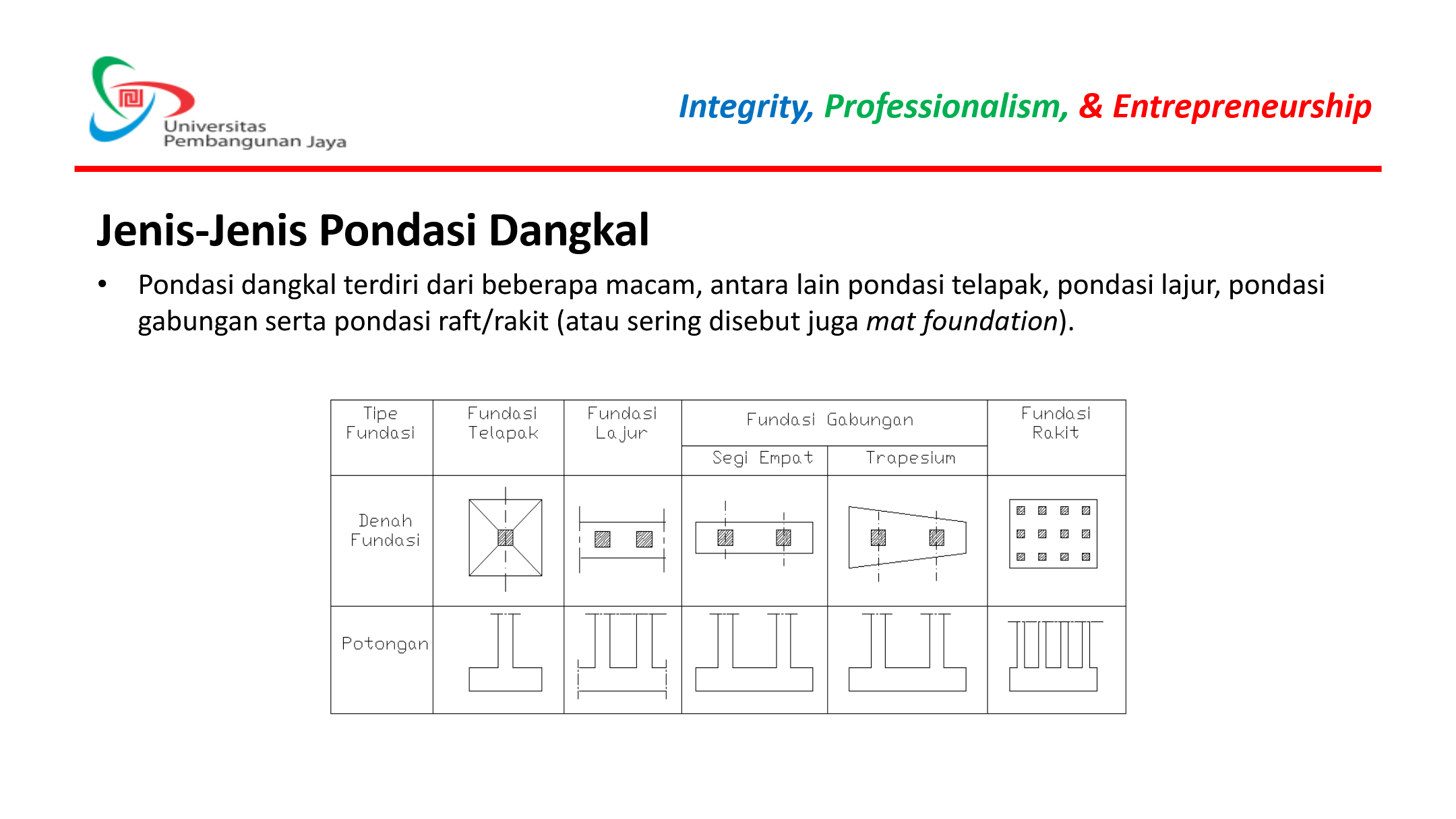

Mana yang bukan termasuk pondasi dangkal?

• Pondasi pelat setempat

• Raft foundation

• Pondasi tiang pancang

• Pondasi telapak gabungan

Multiple Choice

Sebuah proyek pembangunan rumah sakit bertingkat 12 di Jakarta direncanakan di lokasi yang dikelilingi oleh bangunan-bangunan tua yang padat. Laporan geoteknik menunjukkan lapisan tanah keras berada pada kedalaman 30 meter. Berdasarkan kriteria lingkungan ini, jenis fondasi tiang yang lebih disarankan dan mengapa?

• Fondasi telapak

• Fondasi raft

• Fondasi tiang bor (bored pile)
• Fondasi tiang pancang (friction pile)

Multiple Select

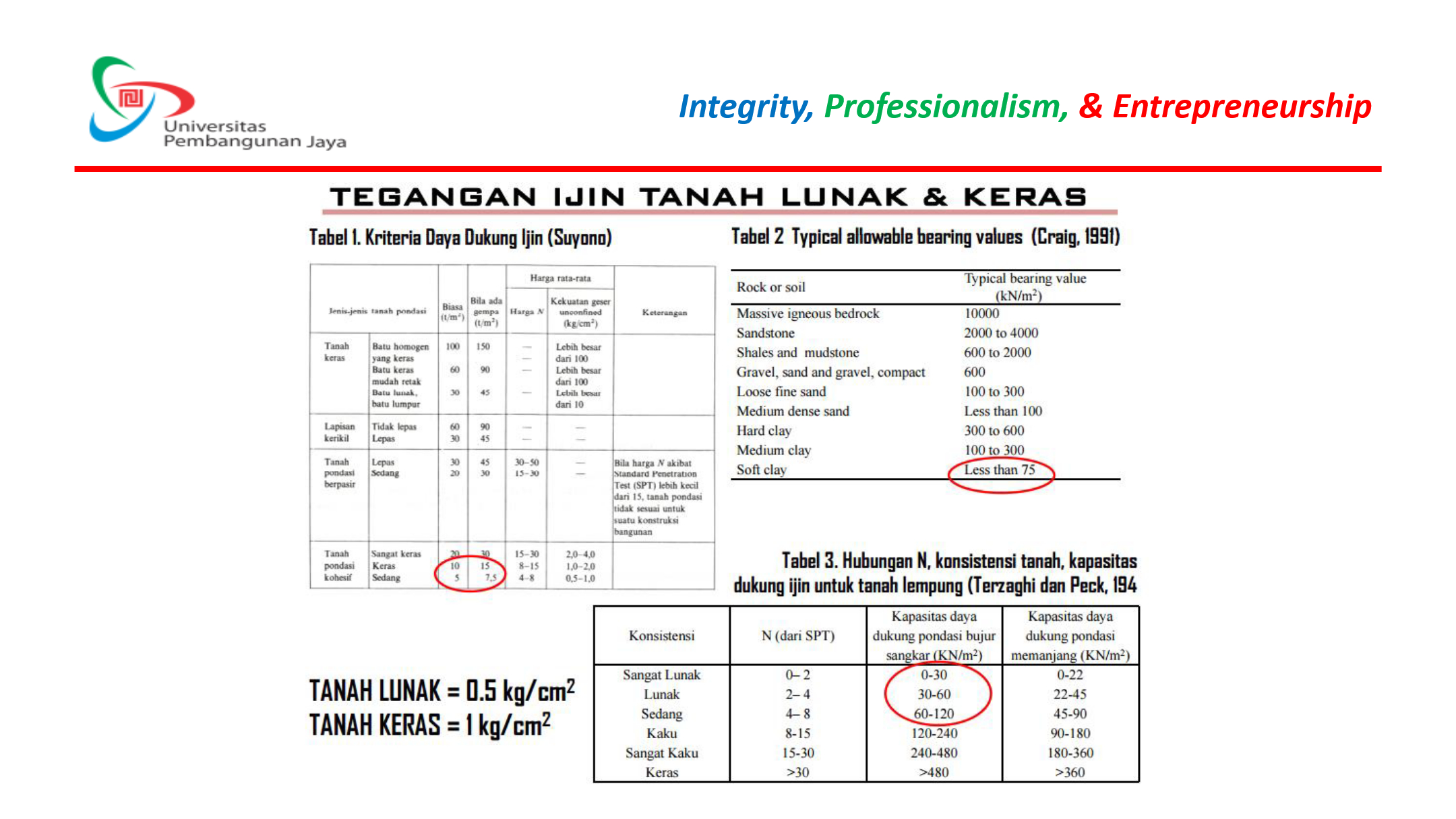

Berdasarkan tabel yang ditampilkan, jenis-jenis tanah manakah yang memiliki nilai daya dukung izin (allowable bearing value) kurang dari 100 kN/m2?

• Loose fine sand

• Medium clay

• Soft clay

• Hard clay

Fill in the Blanks

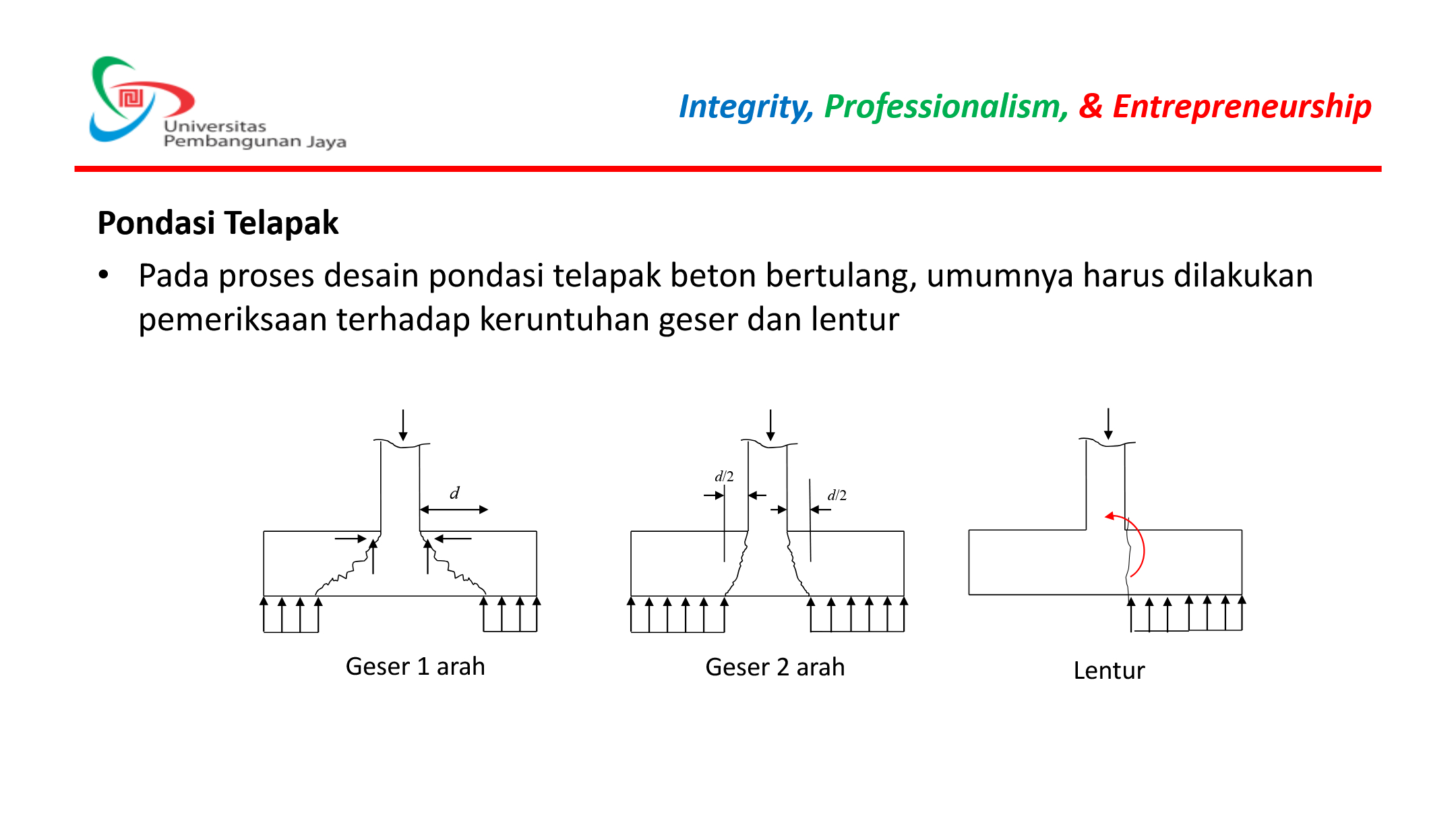

Selama desain fondasi pelat beton bertulang (reinforced concrete pad foundations), perlu dilakukan pemeriksaan terhadap kegagalan akibat geser (shear) dan

Multiple Choice

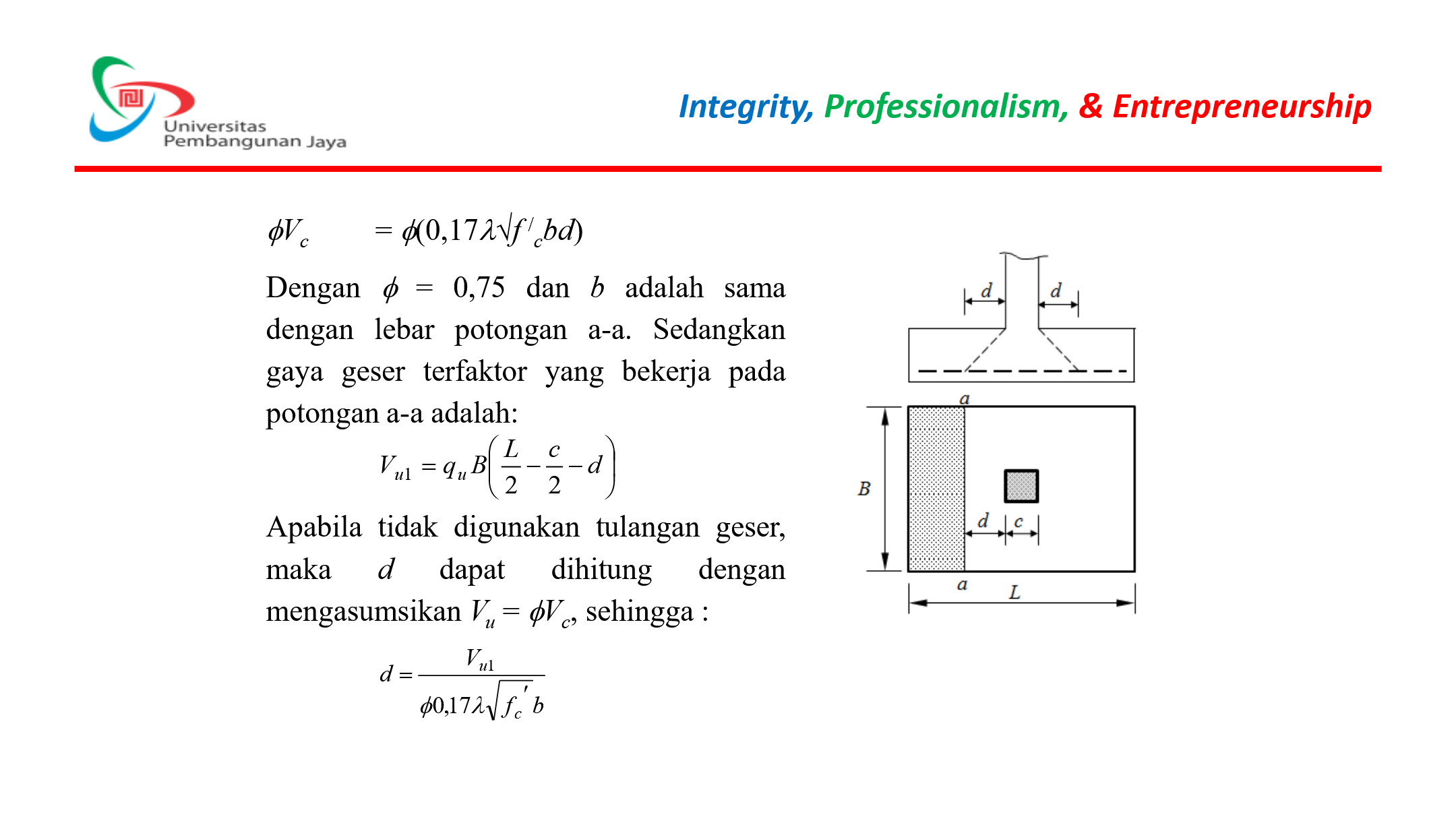

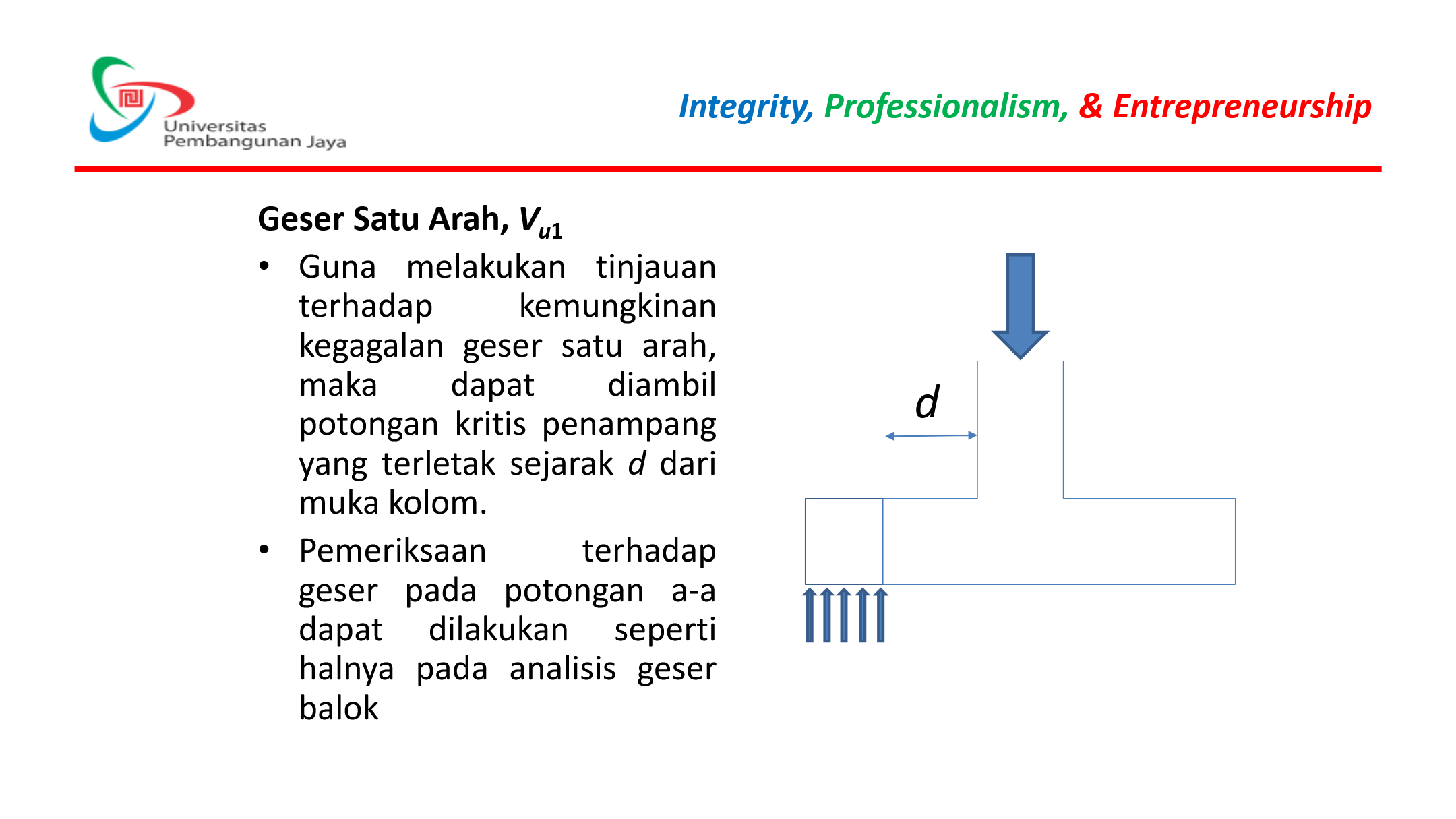

Lokasi penampang kritis pada pemeriksaan geser 1 arah diambil sejarak ___ dari muka kolom

• 1/2 dari muka kolom
• 1/4 dari muka kolom
• d dari muka kolom

• h dari muka kolom

Multiple Choice

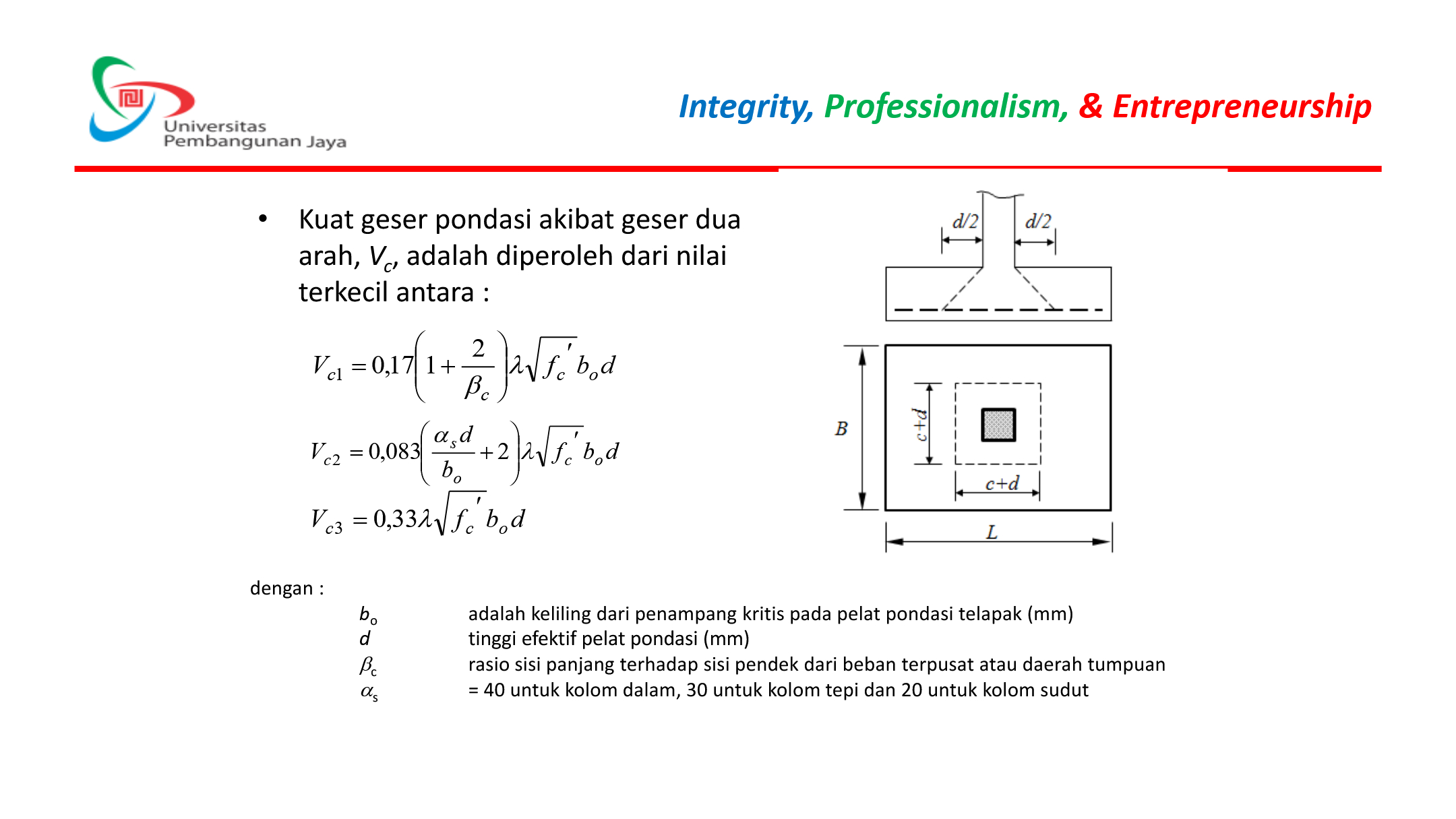

Berapakah nilai ϕ (phi) yang digunakan dalam perhitungan kuat geser (shear strength) berdasarkan persamaan yang diberikan?

• 0.5

• 0.75

• 1.0

• 0.85

Multiple Choice

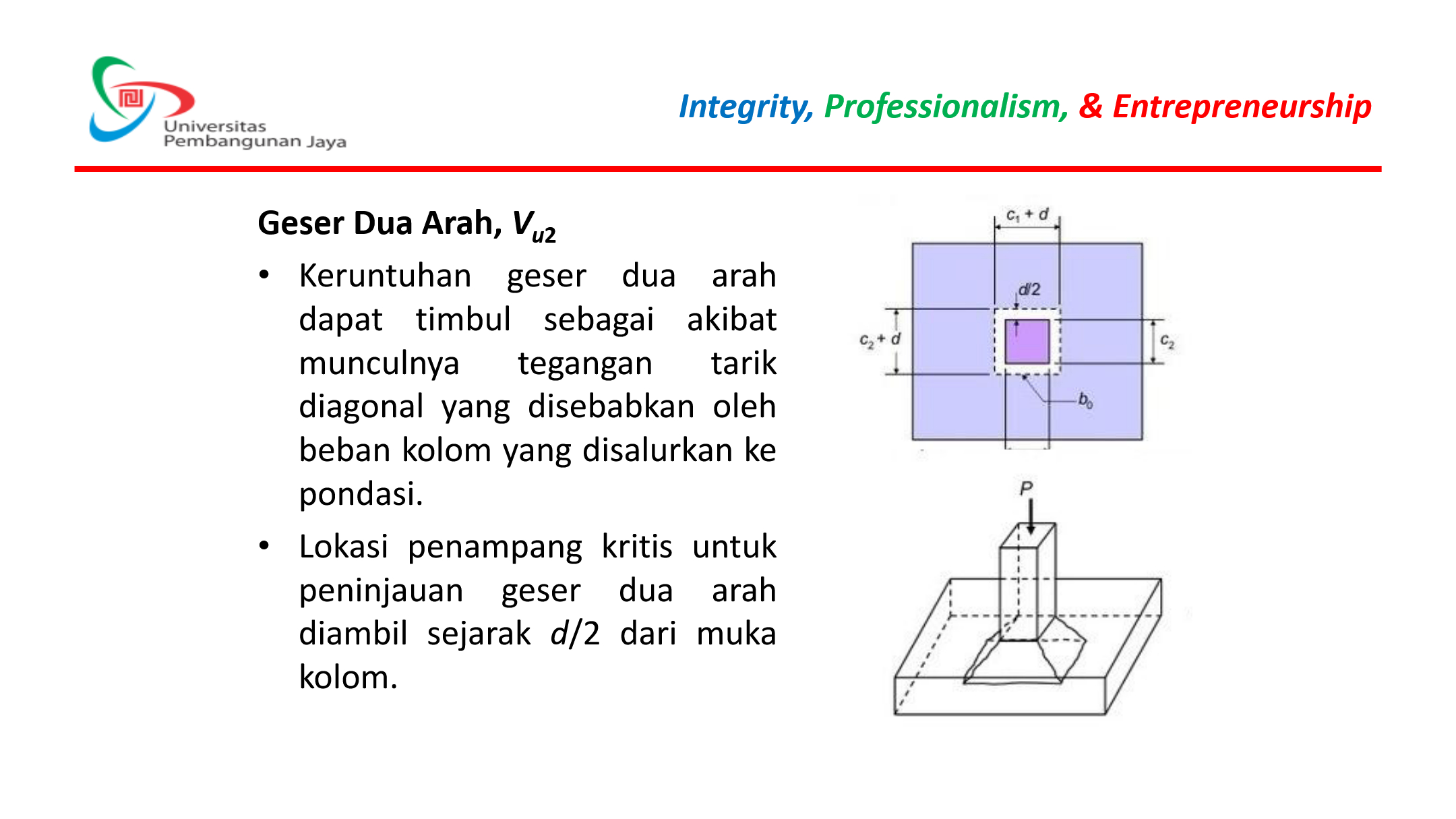

Apakah penyebab utama kegagalan geser dua arah (two-way shear failure) pada fondasi pelat (pad foundations)?

• Setllement yang berlebih

• Tarik diagonal akibat beban kolom

• Kurangnya tulangan

• Rendahnya kualitas beton

Multiple Select

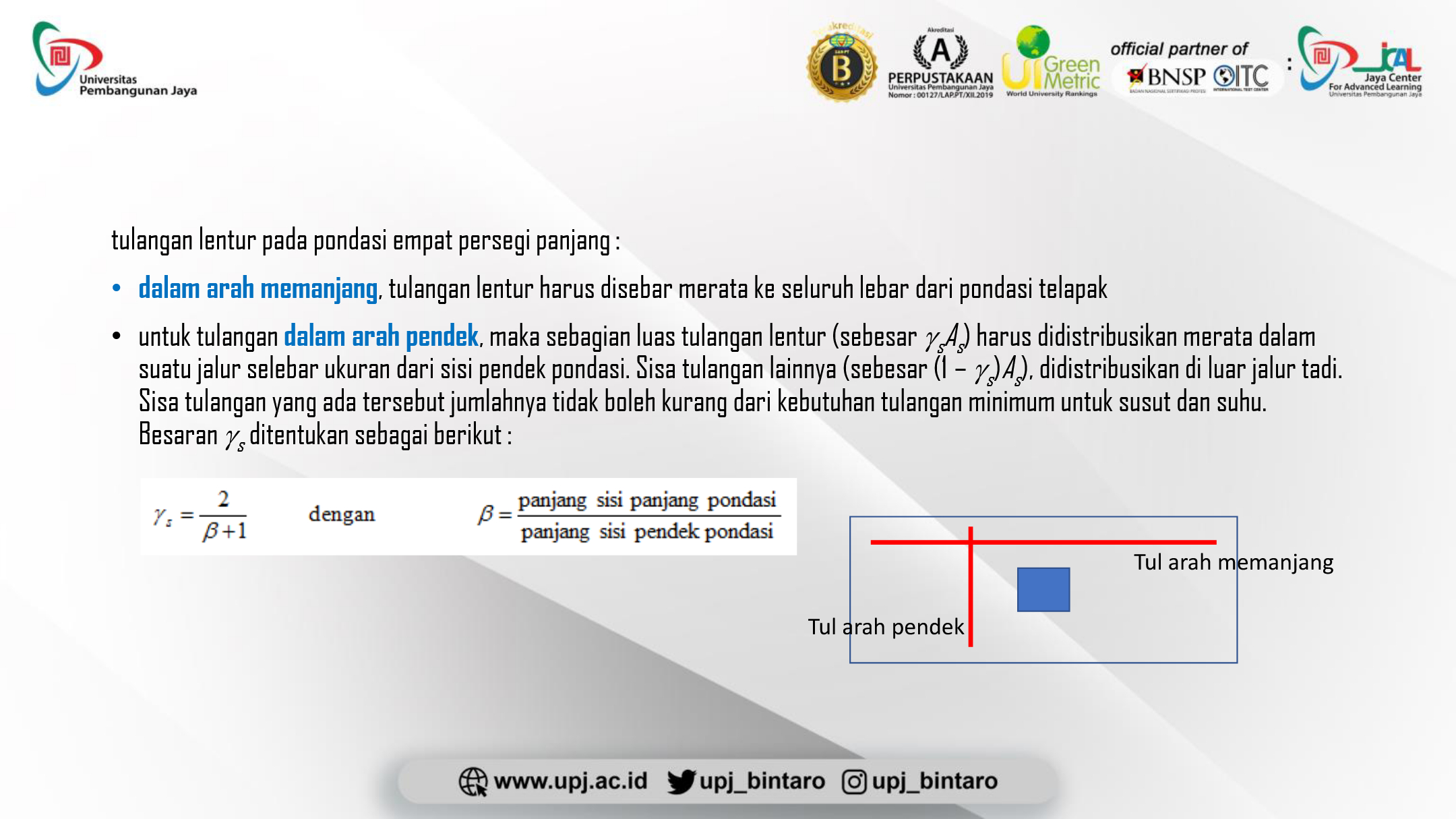

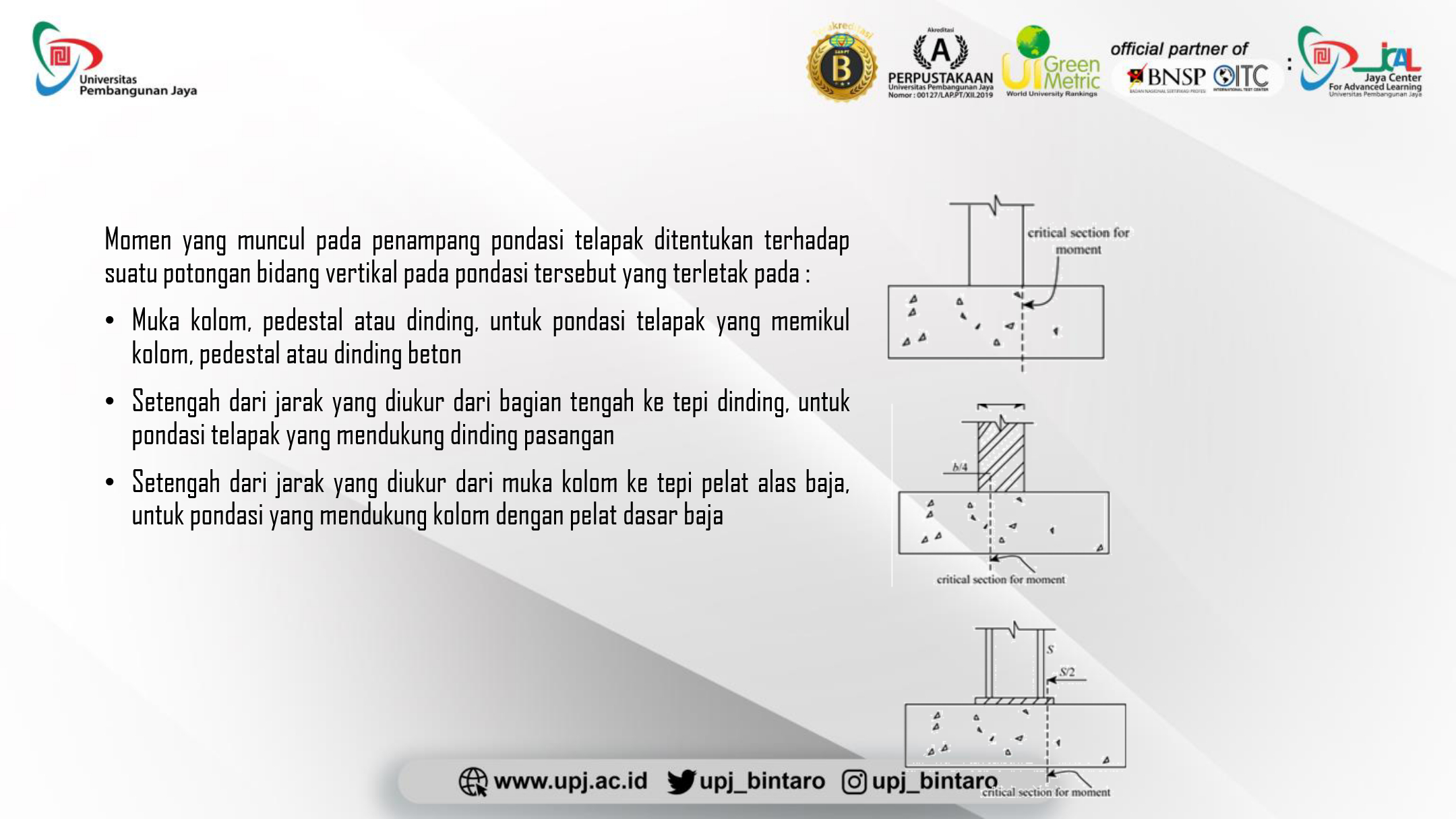

Lokasi-lokasi manakah di bawah ini yang dipertimbangkan untuk menentukan momen pada penampang pelat fondasi (foundation slab section) ?

• Muka kolom, pedestal, atau dinding

• 1/2 jarak dari pusat ke tepi untuk fondasi yang menopang dinding

• 1/2 jarak dari muka kolom ke tepi pelat dasar baja (steel base plate)

• Tepi pelat fondasi

Fill in the Blanks

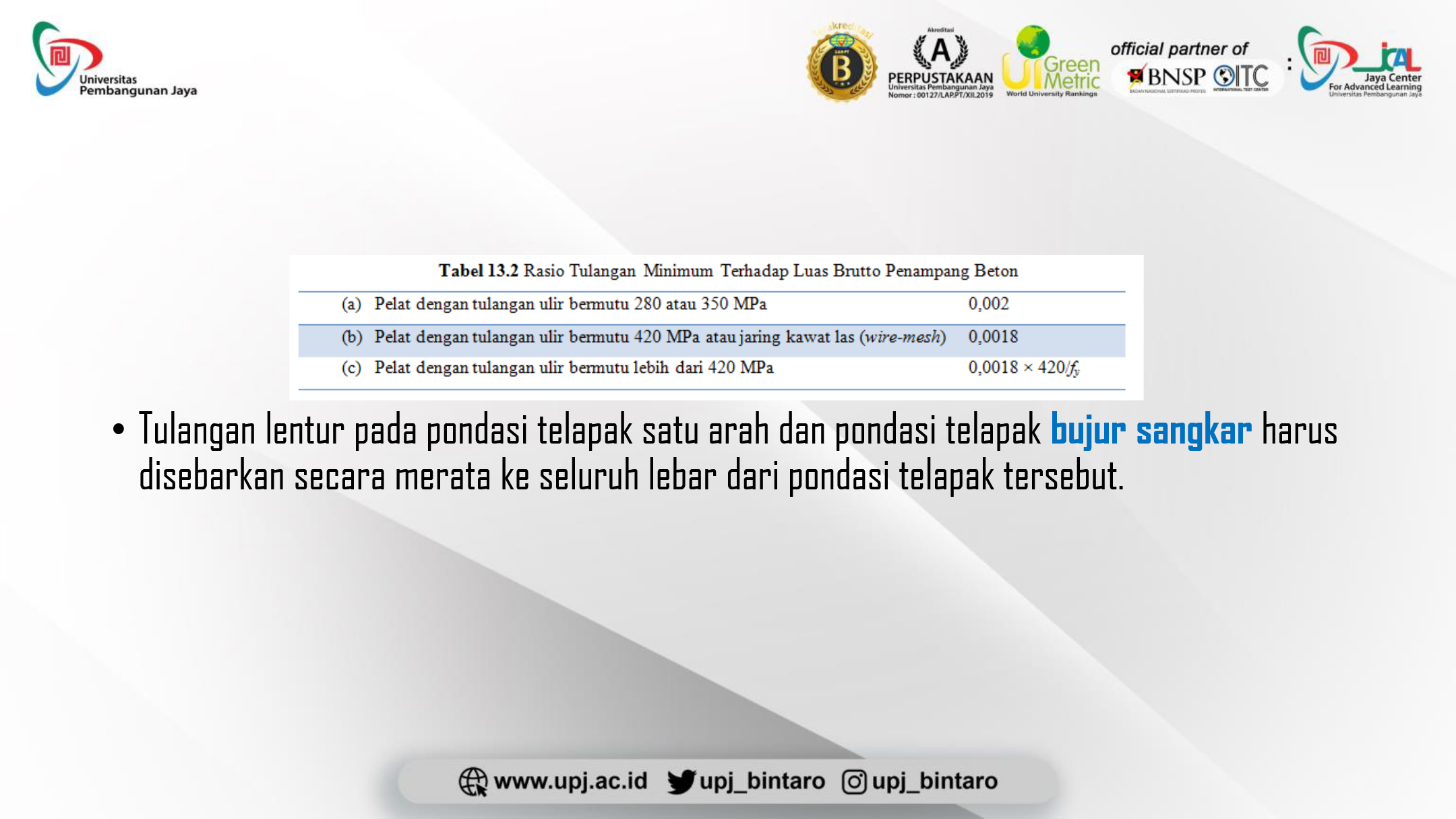

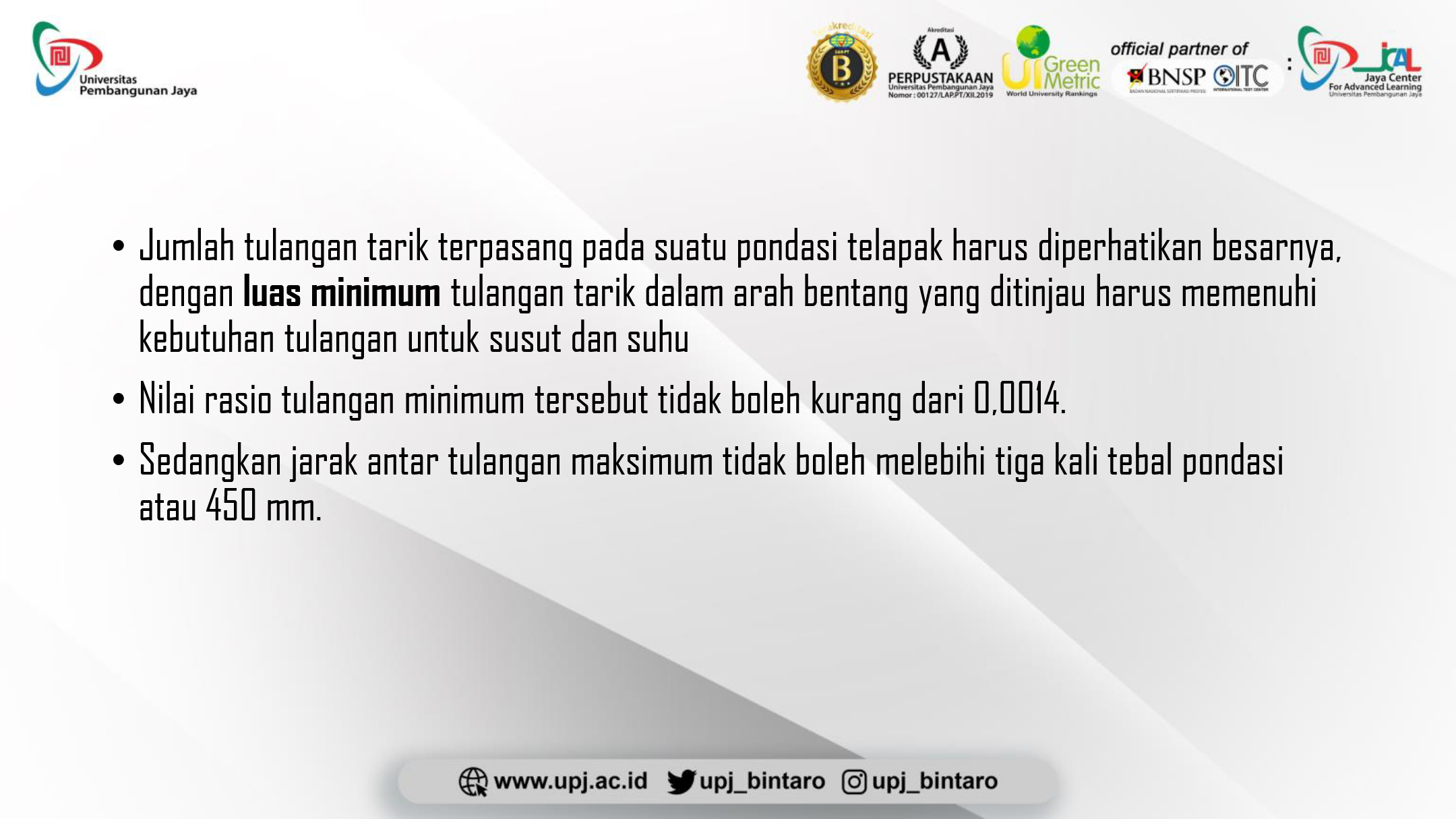

Rasio tulangan susut minimum untuk pelat fondasi (foundation slab) tidak boleh kurang dari

.

Multiple Choice

Pemisahan agregat beton pada saat pengecoran dilaksanakan disebut.....

• Regresi

• Segregasi

• Sergegasi

• Afeksi

Multiple Choice

Alat untuk membengkokkan tulangan disebut

• wire twisted tool

• bar cutter

• bar bender

• molen

• mixer

Multiple Choice

Pengadukan beton yang terlalu lama pada mesin pengaduk akan menyebabkan

• suhu beton turun

• nilai slump berkurang

• kekuatan beton naik

• agregat menjadi halus

• kebutuhan air meningkat

Multiple Choice

Kekentalan beton harus selalu diperhatikan agar kekuatan beton terjaga. Berikut ini yang merupakan pengujian untuk mengetahui kekentalan beton adalah

• uji kadar lumpur

• uji slump

• uji kuat tekan

• uji kadar air

• uji kadar zat organik

Multiple Choice

struktur vertical yang berfungsi untuk menyangga beban aksial dan meneruskan ke pondasi adalah

• balok

• sloof

• pelat

• tiang pancang

• kolom

Multiple Choice

Pondasi yang paling cocok untuk bangunan 2 lantai daerah pantai adalah

• Pondasi batu kali

• Pondasi Umpak

• Pondasi Tiang Pancang

• Pondasi Borepile

Multiple Choice

Tebal selimut beton untuk struktur pelat lantai interior bangunan adalah ___ mm

• 40

• 75

• 20

• 10

Multiple Choice

Tebal selimut beton untuk pelat pondasi telapak adalah ___ mm

• 40

• 75

• 20

• 10
