สอบปลายภาค ความแข็งแรงของวัสดุ1/68

Total questions: 40

Worksheet time: 14mins

Name
Class
Date
1.

คานที่มึจุดรองรับที่ปลายทั้งสองเป็นแบบยึดหมุน คือคานชนิดใด

a)

Simple Beam

b)

Cantilever Beam

c)

Propped Beam

d)

Continuous Beam

2.

คานที่มึจุดรองรับด้านหนึ่งถูกยึดแน่น ส่วนปลายอีกด้านหนึ่งถูกปล่อยยื่นอิสระออกมา คือคานชนิดใด

a)

Simple Beam

b)

Cantilever Beam

c)

Propped Beam

d)

Continuous Beam

3.

คานที่มึจุดรองรับทั้งสองข้างคล้ายคานช่วงเดียว แต่มีปลายด้านใดด้านหนึ่งหรือทั้งสองข้างยื่นออกมาจากจุดรองรับ คือคานชนิดใด

a)

Simple Beam

b)

Cantilever Beam

c)

Overhanging Beam

d)

Fixed-Ended Beam

4.

คานที่มึปลายทั้งสองด้านของคานเป็นแบบยึดแน่นหรือฝังแน่น คือคานชนิดใด

a)

Simple Beam

b)

Cantilever Beam

c)

Overhanging Beam

d)

Fixed-Ended Beam

5.

แรงหรือน้ำหนักที่กระทำลงบนคานที่จุดใดจุดหนึ่ง คือแรงชนิดใด

a)

Point Load

b)

Diatributed Load

c)

Moment

d)

Combined Load

6.

แรงหรือน้ำหนักที่กระทำลงบนคานที่ที่กระจายไปตามแนวความยาวของคาน คือแรงชนิดใด

a)

Point Load

b)

Diatributed Load

c)

Moment

d)

Combined Load

7.

แรงที่พยายามจะทำให้คานเกิดการหมุนบนคานนั้น คือแรงชนิดใด

a)

Point Load

b)

Diatributed Load

c)

Moment

d)

Combined Load

8.

แรงที่รวมกันกระทำบนคานระหว่างแรงทั้ง 2 ประเภท หรือ 3 ประเภท คือแรงชนิดใด

a)

Point Load

b)

Diatributed Load

c)

Moment

d)

Combined Load

9.

ผลรวมของแรงในแนวดิ่งรวมจากปลายคานด้านใดด้านหนึ่งหรือทั้งสองด้านมายังจุดจุดหนึ่งบนคาน คืออะไร

a)

Shearing Force

b)

Bending Moment

c)

Shearing Force Diagram

d)

Bending Moment Diagram

10.

ผลรวมของโมเมนต์ดัดในแนวดิ่งรอบจุดจุดหนึ่งบนคาน โดยคิดจากปลายคานด้านใดด้านหนึ่งหรือทั้งสองด้านมายังจุดจุดหนึ่งบนคาน คืออะไร

a)

Shearing Force

b)

Bending Moment

c)

Shearing Force Diagram

d)

Bending Moment Diagram

11.

แผนภาพที่แสดงความสัมพันธ์ระหว่างแรงเฉือนกับความยาวของคาน คืออะไร

a)

Shearing Force

b)

Bending Moment

c)

Shearing Force Diagram

d)

Bending Moment Diagram

12.

แผนภาพที่แสดงความสัมพันธ์ระหว่างโมเมนต์ดัดกับความยาวของคาน คืออะไร

a)

Shearing Force

b)

Bending Moment

c)

Shearing Force Diagram

d)

Bending Moment Diagram

13.

เครื่องหมายของแรงเฉือน แรงใดที่มีทิศทางขึ้น เครื่องหมายของแรงเฉือนจะมีค่าเป็นอะไร

a)

บวก

b)

ลบ

c)

คูณ

d)

หาร

14.

เครื่องหมายของโมเมนต์ดัด โมเมนต์ดัดใดๆที่ทำให้คานเกิดการแอ่นตัวหรือโก่งงอลงด้านล่าง ให้เป็นเครื่องหมายโมเมนต์ดัดเป็นอะไร

a)

บวก

b)

ลบ

c)

คูณ

d)

หาร

15.

จากรูป จงหาแรงปฎิกิริยา  RAR_A

a)

10 KN

b)

20 KN

c)

30 KN

d)

40 KN

16.

จากรูป จงหาแรงปฎิกิริยา  RBR_B

a)

10 KN

b)

20 KN

c)

30 KN

d)

40 KN

17.

จากรูป จงหาโมเมนต์ดัดสูงสุด

a)

20 KN

b)

40 KN

c)

60 KN

d)

80 KN

18.

จากรูป โมเมนต์ดัดสูงสุดกระทำที่จุดใด

a)

ที่จุด A

b)

ที่จุด B

c)

ห่างจากจุด A 2 เมตร

d)

ห่างจากจุด B 2 เมตร

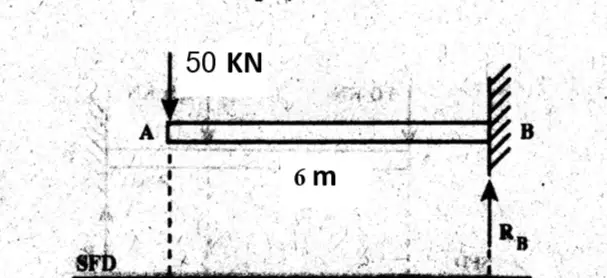

19.

จากรูป แรงเฉือนสูงสุดมีค่าเท่าไร

a)

6 m

b)

300 KN

c)

50 KN

d)

  • -5 0 KN

20.

จากรูป โมเมนต์ดัด สูงสุดมีค่าเท่าไร

a)

6 KN-m

b)

300 KN-m

c)

50 KN-m

d)

  • -5 0 KN-m

21.

จากรูป คานนี้รับแรงกระจายเท่าไหร่

a)

43 KN

b)

111 KN

c)

301KN

d)

2,000 KN

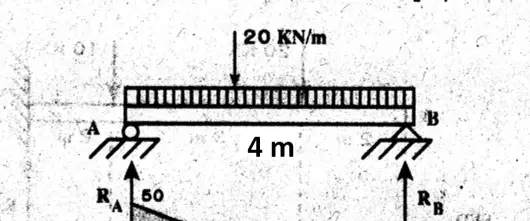

22.

จากรูป แรง RA มีค่าเท่าไหร่

a)

20 KM

b)

40 KM

c)

50 KM

d)

80 KM

23.

จากรูป แรงเฉือนที่ลงบนคาน มีค่าเท่าไหร่

a)

20 KM

b)

40 KM

c)

50 KM

d)

80 KM

24.

จากรูป โมเมนต์ดัดสูงสุดมีค่าเท่าไร

a)

20 KM-m

b)

40 KM-m

c)

50 KM-m

d)

80 KM-m

25.

จากรูป โมเมนต์ดัดสูงสุด กระทำห่างจาก จุด A เท่าไหร่

a)

1 m

b)

2 m

c)

3 m

d)

4 m

26.

จากรูป แรงเฉือนที่ตกลงบนคานมีน้ำหนักเท่าไหร่

a)

45 KN

b)

55.5 KN

c)

37.5 KN

d)

75 KN

27.

เมื่อคานอยู่ภายใต้โมเมนต์ดัด จะทำให้คานด้านบนโก่งงอเล็กน้อย บริเวณด้านบนของคานจะเป็นอย่างไร

a)

หดลงเกิดความเค้นอัดเกิดขึ้น

b)

หดลงเกิดความเค้นดึงเกิดขึ้น

c)

ยืดออกเกิดความเค้นอัดเกิดขึ้น

d)

ยืดออกเกิดความเค้นดึงเกิดขึ้น

28.

เมื่อคานอยู่ภายใต้โมเมนต์ดัด จะทำให้คานด้านบนโก่งงอเล็กน้อย บริเวณด้านล่างของคานจะเป็นอย่างไร

a)

หดลงเกิดความเค้นอัดเกิดขึ้น

b)

หดลงเกิดความเค้นดึงเกิดขึ้น

c)

ยืดออกเกิดความเค้นอัดเกิดขึ้น

d)

ยืดออกเกิดความเค้นดึงเกิดขึ้น

29.

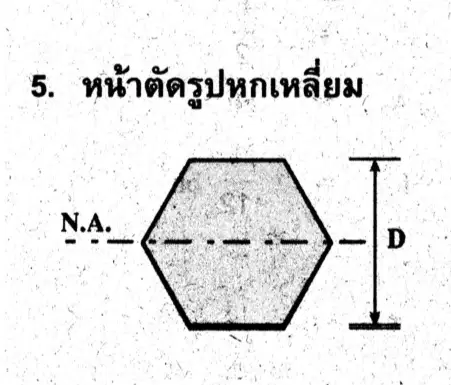

จากรูป หน้าตัดรูปหกเหลี่ยม มีขนาดเส้นผ่าศูนย์กลาง 100 mm จงหา INA มีค่าเท่าไร

a)

6000000 mm4

b)

3000000 mm4

c)

8600 mm4

d)

100 mm4

30.

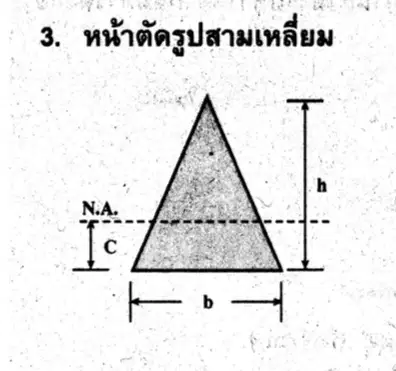

จากรูป หน้าตัดรูปสามเหลี่ยม ฐานยาว 100 mm. สูง 120 mm. มีพื้นที่เท่าไร

a)

6000 mm2

b)

40000 mm2

c)

4800000 mm4

d)

40 mm

31.

จากรูป จงคำนวณหาความเค้นดัดสูงสุดที่เกิดขึ้นในคาน มีพื้นที่หน้าตัดของคานเป็นรูปวงกลมเส้นผ่านศูนย์กลาง250 มม. มีโมเมนต์ดัดสูงสุดเกิดขึ้น 38 KN

a)

21.72 N / mm2mm^2

b)

24.77 N / mm^2

c)

26.72 N / mm^2

d)

30.82 N / mm^2

32.

เมื่อคานมีแรงหรือน้ำหนักมากระทำ แรงเฉือนในแนวดิ่งจะทำให้เกิด อะไร

a)

ความเค้นอัด

b)

ความเค้นดัด

c)

ความเค้นเฉือน

d)

ความเครียดเฉือน

33.

ข้อใดคือสูตรในการหา ความเค้นเฉือนสูงสุด ของคานมีพื้นที่หน้าตัดรูปสี่เหลี่ยม

a)

32×VA\frac{3}{2}\times\frac{V}{A}

b)

43×VA\frac{4}{3}\times\frac{V}{A}

c)

VQIb\frac{VQ}{I_b}

d)

MCI\frac{MC}{I}

34.

จากรูป จงคำนวณหาความเค้นเฉือนสูงสุดที่เกิดขึ้นในคานช่างเดียวยาว 8 m. มีพื้นที่หน้าตัดเป็นรูปสี่เหลี่ยมพื้นผ้า กว้าง 260 mm. สูง 140 mm. มีแรงเฉือนเกิดขึ้นในคานอยู่ที่ 100 KN

a)

4.12 N/ mm2mm^2

b)

5.42 N/ mm^2

c)

6.35 N/ mm^2

d)

4.16 N/ mm^2

35.

จากรูป จงคำนวณหาความเค้นเฉือนที่เกิดขึ้นห่างจากระดับผิวบนของคาน 80 mm. ในคานช่วงเดียวยาว8m. รับแรงเฉือนทั้งหมด 160 KN มีพื้นที่หน้าตัดของคานเป็นรูปสี่เหลี่ยมพื้นผ้า กว้าง 160mm. สูง 340 mm.

a)

3.18 N/ mm2mm^2

b)

4.42 N/ mm^2

c)

6.35 N/ mm^2

d)

10.16 N/ mm^2

36.

จากรูป จงหาจุดศูนย์ถ่วง จากด้านปลายแหลมถึงจุด C ถ้า สามเหลี่ยมมี ฐานยาว 5 m สูง 4 m

a)

3.33 m

b)

2.66 m

c)

2.5 m

d)

2.0 m

37.

จากรูป จงหามุมลาดเอียงของคาน ที่ปลายคานยื่นยาว 4 m. คานรับแรงกระจายตลอดความยาว โดยวิธีโมเมนต์พื้นที่ กำหนดให้ EI มีค่าเท่ากับ 18000 KN-m2

a)

0.014 เรเดียน

b)

0.016 เรเดียน

c)

0.017 เรเดียน

d)

0.018 เรเดียน

38.

จากรูป จงหาระยะโก่งของคาน ที่ปลายคานยื่นยาว 4 m. คานรับแรงกระจายตลอดความยาว โดยวิธีโมเมนต์พื้นที่ กำหนดให้ EI มีค่าเท่ากับ 18000 KN-m2

a)

42.6 mm.

b)

50.3 mm

c)

53.3 mm

d)

56.5 mm.

39.

จากรูปจงหาความเค้นดึงสูงสุด มีค่าเท่าไร

a)

50.44 N/mm2

b)

53.34 N/mm2

c)

55.44 N/mm2

d)

59.44 N/mm2

40.

จากรูปจงหาความเค้นอัดสูงสุด มีค่าเท่าไร

a)

-67.44 N/mm2

b)

-75..34 N/mm2

c)

-86.66 N/mm2

d)

-96.64 N/mm2
