WorksheetsArduino Av. 5
Total questions: 50
Worksheet time: 34mins
Controla en qué parte de la memoria de la pantalla LCD está escribiendo datos.
pin de lectura / escritura (R / W)
pin de selección de registro (RS)
pines de datos (D0 -D7)
Todas las anteriores
pasador de pantalla constrast...
Vo
pin de selección de registro (RS)
pines de datos (D0 -D7)
Todas las anteriores
pines de alimentación
Vo
pin de selección de registro (RS)
pines de datos (D0 -D7)
GND/VCC
Resolución, caracteres x lineas
16 x 2
16 x 0
0 x 16
2 x 16
Función de los pines Led en la LCD
encienda y se apague el LED retroiluminación
Conectar un LED en la LCD
Representación de Led
Ninguna de las anteriores
Resistencia utilizada en la conexión aplicada sobre un LCD
240 ohmios
mayor a 340 ohmios
330 ohmios
ninguna de las anteriores
Función del PIN E
pin Enable de muestra de valor
pin Enable de contraste
pin Enable donde realiza lectura y escritura
pin Enable o de habilitación
Donde conectamos el pin RS
pin digital
pin +
pin -
GND
Donde conectamos el pin GND
pin digital
pin +
pin -
GND
Donde conectamos el pin VCC
pin digital
pin +
pin -
GND
Donde conectamos el pin V0
pin digital
pin +
pin -
GND
Donde conectamos el pin RW
pin digital
pin +
pin -
GND
Donde conectamos el pin E
pin digital
pin +
pin -
GND
Donde conectamos los pines DB0-DB7
pin digital
pin +
pin -
GND
Donde conectamos el pin Led ánodo
pin digital
pin +
pin -
GND
Resistencia 330
Donde conectamos el pin Led cátodo
pin digital
pin +
pin -
GND
Resistencia 330
Instrucción para especificar la configuración concreta de nuestra pantalla
setCursor()
begin()
print()
ninguna de las anteriores
Instrucción para la impresión de texto.
setCursor()
begin()
print()
ninguna de las anteriores
establezca la ubicación en la que se mostrará el texto subsiguiente escrito en la pantalla
setCursor()
begin()
print()
ninguna de las anteriores
Limpia la pantalla LCD y posiciona el cursor en la parte superior izquierda
setCursor()
begin()
clear()
ninguna de las anteriores
Primer columna de escritura...
0
1
2
3
Escribe la instrucción para lcd en donde se mostrara la palabra Arduino
(a)

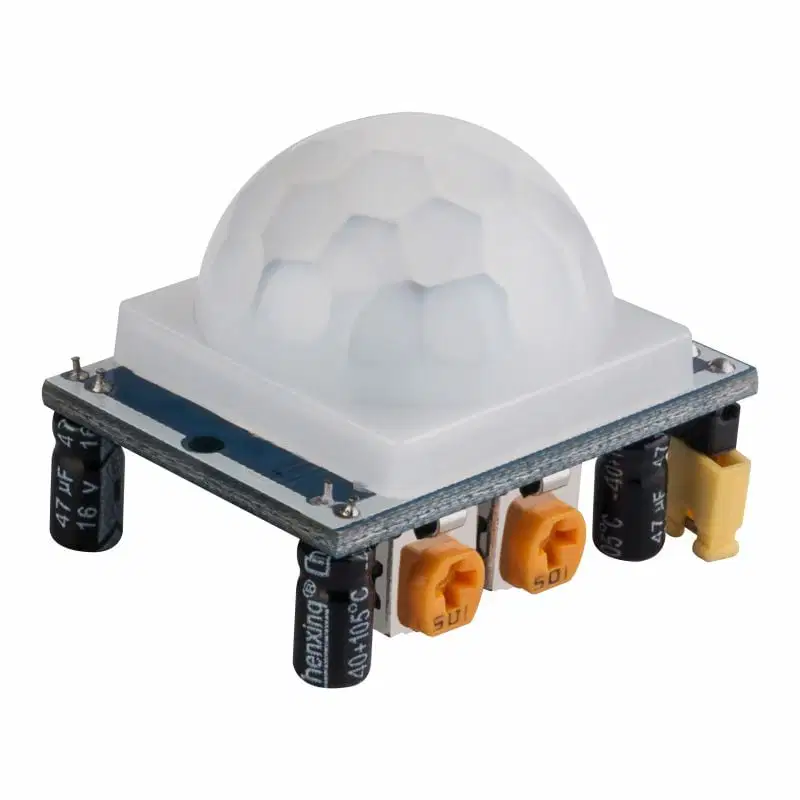

El sensor PIR es de tipo:
electromagnético
ultrasonido
Infrarrojo
Ninguna de las anteriores
que significa la instrucción digitalRead
lectura
escritura digital
activador
ninguna de las anteriores
Su referencia para la biblioteca de cristal líquido
#include <LiquidCrystal>
LiquidCrystal lcd
#include <LiquidCrystal.h>
Ninguna de las anteriores
El sensor PIR es de tipo:
electromagnético
ultrasonido
Infrarrojo
Ninguna de las anteriores
que significa la instrucción digitalRead
lectura
escritura digital
activador
ninguna de las anteriores
Para probar el funcionamiento del circuito electrónico diseñado, se debe escoger el botón:
Reproducir
Detener simulación
Probar circuito
Iniciar simulación
Al protoboard también se lo conoce como:
Tarjeta madre
Prototipo de circuitos
Placa de prueba
Conector de circuitos
Establece un rango menor y este es su operador:
<=
&&
>=
Ninguna de las anteriores
El bloque void loop ()
se ejecuta una y otra vez mientras la placa tenga alimentación
Se ejecuta una vez al inicio para configurar entradas, salidas y variables
Es una parte de void setup () obligatoria si van a conectarse motores
¿Cuantos pines tiene un piezo?
1
3
4
2
Nombre del siguiente componente
Servomotor
Sensor de movimiento
Sensor ultrasonico
piezo
Emite ruido en distintas frecuencias
Sensor ultrasonico
Sensor de movimiento
piezo
pulsador
Los bloques de código se escriben entre
llaves { }
paréntesis ( )
corchetes [ ]
en esta linea de código que estoy indicando digitalWrite(12,LOW);
que se emita un sonido
que apague el led pin 12
que prenda el led pin 12
medir frecuencia
¿Qué código podría hacer funcionar este circuito?
void setup() {
pinMode (3,OUTPUT);
pinMode (5,OUTPUT);
}
void loop() {
digitalWrite (led1,HIGH);
digitalWrite (led2,HIGH);
ivoid setup() {
pinMode (3,OUTPUT);
pinMode (4,OUTPUT);
}
void loop() {
digitalWrite (led1,HIGH);
digitalWrite (led2,HIGH);
void setup() {
pinMode (3,INTPUT);
pinMode (4,INTPUT);
}
void loop() {
digitalWrite (3,HIGH);
digitalWrite (4,HIGH);
void setup() {
pinMode (3,OUTPUT);
pinMode (4,OUTPUT);
}
void loop() {
digitalWrite (3,HIGH);
digitalWrite (4,HIGH);
Puedes alimentar a otros modulos con estos pines
Escribe la linea de codigo correspondiente al tiempo de ejecucion durante 8 segundos.
(a)
Unidad de medida en tiempo de Arduino
nanosegundos
microsegundos
segundos
milisegundos
¿Qué realiza el siguiente programa, sabiendo que las salidas están conectadas a diodos LED?
hace parpadear dos leds de manera alternativa
hace parpadear dos leds simultáneamente
hace parpadear un único led
Lo remarcado es:
Conector para fuente de alimentación externa
Conector USB
Botón de encendido
Lo remarcado es:
Regulador de LED
Regulador de microcontroladores
Regulador de voltaje
Regulador de pines
Lo remarcado es:
Regulador de energía
Regulador de voltaje
Batería
Microcontrolador
¿Cuál es la función principal de un sensor PIR?
Medir distancia por ultrasonido
Detectar la temperatura del ambiente
Emitir señales láser
Detectar movimiento mediante cambios en radiación infrarroja
El bucle if se utiliza
para repetir una instrucción un determinado número de veces
para repetir un bloque de instrucciones hasta que se cumpla una condición
cuando el programa tenga que tomar una decisión en función de lo que haya almacenado en una variable
El bucle for se utiliza
para repetir una instrucción un determinado número de veces
para repetir un bloque de instrucciones hasta que se cumpla una condición
cuando el programa tenga que tomar una decisión en función de lo que haya almacenado en una variable
¿Qué función cumple la instrucción delay(1000); en el programa?
Enciende el LED
Espera 1 segundo antes de ejecutar la siguiente instrucción
Configura el pin como salida
Declara una variable
Explica qué sucede si un cable se conecta mal en un circuito de Arduino en Tinkercad.
Escribe un pequeño código que haga parpadear un LED en el pin 13 cada 1 segundo.
