PMSM XI TSM (STS)

Total questions: 30

Worksheet time: 3600secs

Name
Class
Date
1.

Penyetelan celah katup sepeda motor perlu menempatkan posisi katup, untuk memastikan posisi tersebut adalah dengan cara ...

a)

Memutar rotor magnet dan menempatkan tanda T rotor dengan tanda pada bodi mesin

b)

Memutar rotor magnet dan menempatkan tanda F rotor dengan tanda pada bodi mesin

c)

Memutar rotor magnet dan menempatkan piston posisi teratas

d)

Membuka tutup timing gear dan menempatkan tanda nol tepat dibelakang

e)

Memutar rotor magnet sambil melihat katup IN turun dan naik lagi, kemudian tepatkan tanda T dan tanda pada bodi mesin

2.

Gambar berikut merupakan salah satu jenis mekanisme katup, yaitu mekanisme katup ...

a)

DOHC

b)

SOHC

c)

OHV

d)

SV

e)

VVTI

3.

Mekanisme katup yang posisi katup berada diatas kepala silinder, sementara noken as berada di bawah adalah mekanisme katup jenis ...

a)

DOHC

b)

SOHC

c)

OHV

d)

SV

e)

VVTI

4.

Komponen pada mesin yang berfungsi merubah gerak naik-turun piston menjadi gerak putar adalah ...

a)

crankshaft

b)

camshaft

c)

connecting rod

d)

rocker arm

e)

head cylinder

5.

Komponen mekanisme katup pada gambar tersebut adalah ...

a)

valve

b)

rocker arm

c)

push rod

d)

spring

e)

camshaft

6.

Katup isap terbuka dan katup buang tertutup, sementara piston bergerak dari TMA menuju TMB. Hal tersebut menyebabkan ...

a)

campuran bahan bakar dengan udara masuk ke dalam silinder

b)

campuran bahan bakar dengan udara dikompresi

c)

campuran bahan bakar dengan udara terbakar

d)

campuran bahan bakar dengan udara dibuang menuju knalpot

e)

gas sisa pembakaran dibuang menuju knalpot

7.

Mekanisme katup berfungsi untuk ...

a)

membuka dan menutup saluran intake dan exhaust

b)

mengkompresi campuran bahan bakar dengan udara

c)

membakar campuran bahan bakar dengan udara

d)

memercikkan bunga api

e)

membuang gas sisa pembakaran

8.

Penggerak mekanisme katup yang menggunakan rantai disebut ...

a)

timing chain

b)

timing gear

c)

timing belt

d)

sproket

e)

noken as

9.

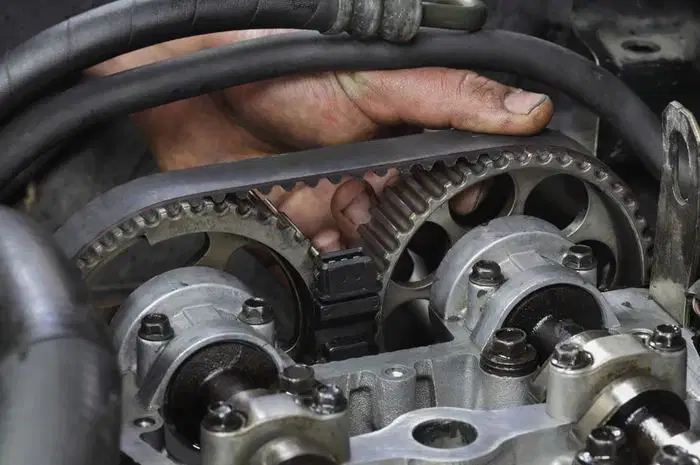

Mekanisme katup pada gambar tersebut digerakkan oleh ...

a)

timing chain

b)

timing belt

c)

timing gear

d)

DOHC

e)

SOHC

10.

Salah satu pemeliharaan/ servis pada sepeda motor adalah penyetelan celah katup. celah katup adalah celah antara rocker arm dengan ...

a)

batang katup

b)

dudukan katup

c)

daun katup

d)

per katup

e)

sil katup

11.

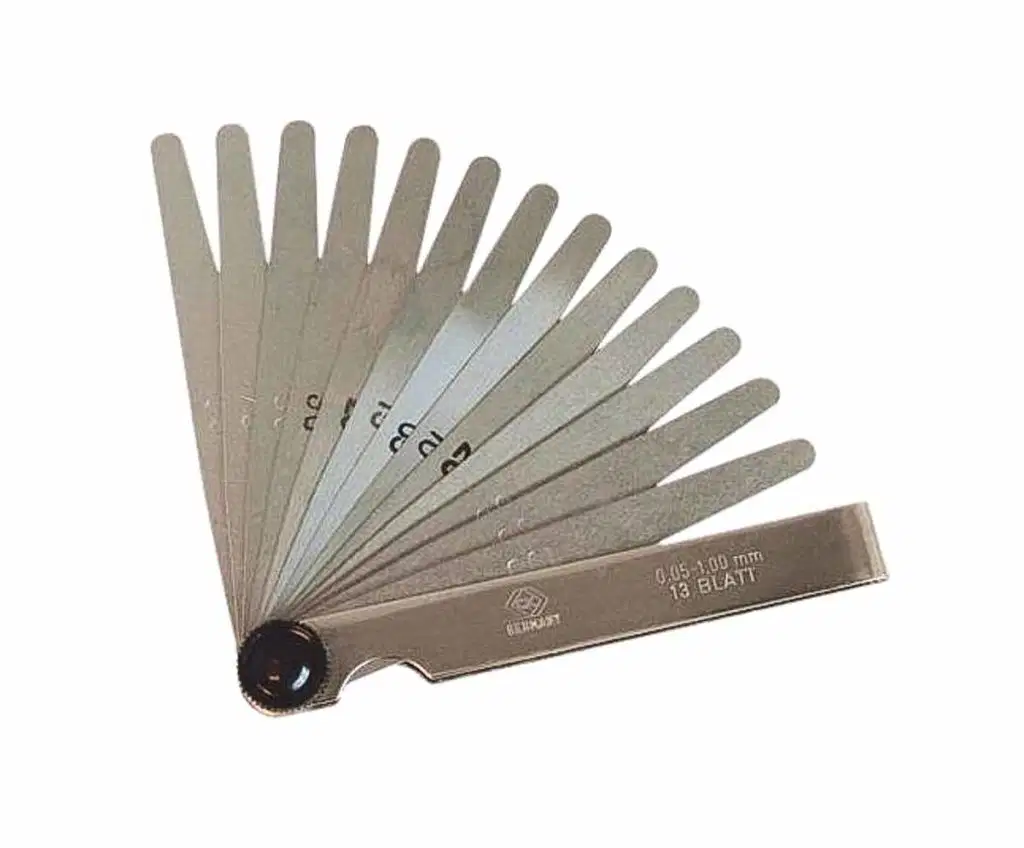

Alat ukur pada gambar tersebut dinamakan ...

a)

filler gauge

b)

compression tester

c)

dial gauge

d)

kipas

e)

straight edge

12.

Dampak penyetelan celah katup terlalu rapat adalah ...

a)

bahan bakar yang masuk lebih sedikit

b)

timbul suara berisik

c)

mesin cepat panas

d)

tenaga motor menurun

e)

bahan bakar menjadi boros

13.

Dampak penyetelan celah katup terlalu renggang adalah ...

a)

bahan bakar menjadi boros

b)

dapat terjadi ledakan di karburator

c)

timbul suara berisik

d)

tenaga mesin bertambah

e)

mesin sulit dihidupkan

14.

Gambar tersebut adalah penyetelan celah katup. Alat yang digunakan berupa ...

a)

obeng min, kunci ring dan filler gauge

b)

obeng plus, kunci ring dan filler gauge

c)

obeng min, kunci pas dan filler gauge

d)

obeng min, kunci ring dan penggaris

e)

obeng plus, kunci pas dan penggaris

15.

Perbedaan katup in dan katup ex adalah ...

a)

katup in lebih besar dari katup ex

b)

katup ex lebih besar dari katup in

c)

katup in lebih panjang dari katup ex

d)

katup ex lebih panjang dari katup in

e)

katup in dan katup ex sama besar dan panjang

16.

Sistem pada sepeda motor dimana oli ditampung, disedot, disaring, kemudian didistribusikan secara menyeluruh ke setiap bagian mesin disebut ...

a)

sistem mekanisme katup

b)

sistem pelumasan

c)

sistem pendinginan

d)

sistem pemasukan

e)

sistem pembuangan

17.

Komponen sistem pelumasan pada gambar tersebut adalah ...

a)

pompa oli

b)

filter oli

c)

saluran oli

d)

bak oli

e)

oli pelumas

18.

Salah satu fungsi sistem pelumasan adalah untuk melumasi antara dua komponen mesin yang bersinggungan untuk mencegah keausan dengan cara membentuk ...

a)

oil film

b)

oil clean

c)

oil cool

d)

oil seal

e)

anti rust

19.

Gesekan antar komponen mesin akan menimbulkan panas, oli akan mengalir ke komponen tersebut sehingga mencegah terjadinya overheat. Hal tersebut dikarenakan fungsi oli adalah sebagai ...

a)

pelumas

b)

pendingin

c)

perapat

d)

pembersih

e)

mencegah karat

20.

Gambar tersebut adalah salah satu komponen sistem pelumasan yang berfungsi untuk ...

a)

melumasi komponen mesin

b)

memisahkan kotoran dari oli

c)

menyedot oli dari carter dan mendorongnya keseluruh bagian komponen mesin

d)

menyalurkan oli antar komponen

e)

mengatur tekanan oli

21.

Kekentalan oli ditandai dengan bilangan SAE. Kepanjangan dari SAE adalah ...

a)

Society of Automotive Engineer

b)

Sociality of Automotive Engineer

c)

Society of Automobile Engineer

d)

Society of Automotive Engine

e)

Sociality of Automobile Engine

22.

Pada kemasan oli akan tertulis kode SAE 10W-30, 10W-40 dan seterusnya. Kode W yang terletak dibelakang angka merupakan singkatan dari ...

a)

winter

b)

wind

c)

whisper

d)

wiper

e)

washer

23.

Gambar tersebut adalah salah satu jenis pelumasan pada mesin 2 tak yaitu ...

a)

pelumasan campur

b)

pelumasan autolube

c)

pelumasan sistem tempat oli kering

d)

pelumasan sistem tempat oli basah

e)

pelumasan terpisah

24.

Sebuah sepeda motor vespa mempunyai perbandingan antara oli dengan bensin adalah 1 : 20. Berapa liter oli yang diperlukan untuk mencampur 3 liter bensin?

a)

0,10 liter

b)

0,15 liter

c)

0,20 liter

d)

0,25 liter

e)

0,30 liter

25.

Seiring berjalannya pemakaian sepeda motor, oli pelumas akan berubah warna dari kuning kecoklatan menjadi hitam dikarenakan oleh ...

a)

oli tercampur air pendingin

b)

oli tercampur bensin

c)

oli terbakar

d)

oli bercampur dengan carbon

e)

oli palsu

26.

Kita bisa mengecek volume dan kondisi oli seperti pada gambar tersebut. Nama komponen tersebut adalah

a)

filter oli

b)

pompa oli

c)

baut tap oli

d)

dipstik oli

e)

tutup oli

27.

Di buku manual, rata-rata pabrikan menganjurkan penggantian oli pelumas sepeda motor setiap ...

a)

satu bulan sekali

b)

500-1000 km

c)

2000-3000 km

d)

4000-5000 km

e)

10000 km

28.

Salah satu fungsi sistem pelumasan adalah sebagai perapat. Maksud dari fungsi perapat adalah ...

a)

mencegah keausan antar komponen

b)

membersihkan komponen

c)

mencegah karat

d)

mendinginkan komponen

e)

mencegah kebocoran kompresi

29.

Gambar tersebut adalah jenis sistem pelumasan pada sepeda motor 2 tak yaitu ...

a)

pelumasan campur

b)

pelumasan autolube

c)

pelumasan tekan

d)

pelumasan percik

e)

pelumasan samping

30.

Oli yang digunakan pada sistem pelumasan harus memenuhi persyaratan berikut ini, kecuali ...

a)

kekentalan yang sesuai dengan mesin

b)

mempunyai bau yang harum

c)

mempunyai sifat membersihkan

d)

memiliki daya lekat/ oil film yang baik

e)

mencegah karat
