WorksheetsMatpil_TKJ-Arduino Dasar
Total questions: 45
Worksheet time: 42mins
Fungsi atau sintak untuk menjalan kan program terus-menerus hingga arduino dalam kondisi dimatikan
loop ()
setup ()
void
int
Apa pengertian dari mikrokontroler …
Microchip berupa IC yang dapat menerima sinyal input, mengolahnya memberi sinyal output sesuai dengan program diisikan kedalamnya
Mengendalikan operasi komputer dan melakukan fungsi pemrosesan data
Menyimpan data dan program
Struktur dan mekanisme untuk menghubungkan pemroses memory utama perangkat masukan atau keluaran
Bahasa apa yang digunakan untuk memprogram arduino?
Bahasa C
Phyton
JavaScript
Bahasa PHP
Di bawah ini alat dan bahan yang diperlukan dalam pembuatan program menggunakan Arduino, kecuali .....
USB Port
Resistor
LED
Arduino
Bagian yang berfungsi sebagai jembatan komunikasi antara papan board arduino dengan komputer adalah..
Mikrokontroler
PIN
LED
USB
Berapa Jumlah pin digital pada Arduino
13
14
12
10
Berapa Jumlah Pin Analog pada arduino
5
6
7
8
Tombol / Button di sebut komponen
Input
Output
Di bawah ini yang termasuk Arduino Uno adalah..
Bahasa Pemrograman yang digunakan pada arduino adalah...
pada menu arduino di atas, fungsi pada bagian nomor 1 adalah..
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
Dapat digunakan untuk mendapatkan sumber tegangan yang dapat diatur lewat IC. Tegangannya antara 0 sampai 5 Volt.
Dalam pembuatan program pada arduino, istilah yang digunakan untuk mempercepat atau memperlambat waktu dikenal dengan...
digitalwrite
PinLED
Delay
pinMode
Pada bagian arduino di atas, bagian yang ditunjukan pada nomor 9 berfungsi untuk....
Sebagai penjaga gerbang yang berarti ia akan mengalirkan tegangan terlegulasi ke Arduino dan membuang tegangan berlebih
Digunakan untuk mengulang program kembali dari awal
Digunakan untuk menerima sinyal analog dari, misalnya, sensor suhu
untuk memberitahukan telah terjadi komunikasi serial berupa pengiriman atau penerimaan data
Digital I/O pin ditunjukkan oleh nomor ...
1
2
3
4
5
Power pin ditunjukkan oleh nomor ...
1
2
3
4
5
USB Jack ditunjukkan oleh nomor ...
1
2
3
4
5
cara kerja program di atas adalah
LED pada pin 12 menyala dan mati bergantian dengan delay 4 detik
LED pada pin 13 menyala dan mati bergantian dengan delay 2 detik
LED pada pin 12 menyala dan mati bergantian dengan delay 2 detik
LED pada pin 12 menyala dan mati bergantian dengan delay 1 detik
Penulisan sketch no.4 yang benar adalah ... .
int timeDelay
void loop
void setup
digitalWrite
Default delay pada arduino memiliki satuan….
microsecond
second
picosecond
milisecond
minute
Hasil program berikut ketika diupload ke arduino adalah….
LED menyala 10 detik kemudian mati
LED menyala 1 detik kemudian mati
LED menyala 1 detik kemudian mati 1 detik dan berulang
LED menyala 10 detik kemudian mati 10 detik dan berulang
LED berkedip 1 detik
salah satu fungsi dari sintaks gambar di atas yang berfungsi menginisialisasi/mendaftarkan lampu led sebagai output terdapat pada sintaks....
const int ledPin = 13;
pinMode(buttonPin, INPUT);
pinMode(ledPin, OUTPUT);
int buttonState = 0;
Apa software yang digunakan untuk memprogram arduino?
Arduino IDE
Arduino ID
Arduino DEI
Arduino IE
Sebuah chip yang terdiri atas mikroprosesor, RAM, ROM, dan piranti I/O sehingga biasanya disebut single chip microcomputer disebut....
Mikrokomputer
Mikrokontroler
Mikropc
Mikroprosesor
Integrated Circuit
Untuk memasukkan program dari Sketch ke Board Arduino dapat menggunakan tombol?
Verify
Upload
Open Sketch
Save Sketch
Fungsi atau sintak untuk menjalan kan program terus-menerus hingga arduino dalam kondisi dimatikan
loop ()
setup ()
void
int
Untuk menyalakan lampu pada pin 5, maka program yang benar adalah...
digitalWrite(5, HIGH);
DigitalWrite(5, HIGH);
digitalWrite(5, HIGH)
digitalWrite(5, HIG);
untuk menahan program selama 10 detik, maka program yang digunakan adalah...
delay(1000);
Delay(1000);
delay(10000);
Delay(10000);
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(7, HIGH);
delay(1000);
digitalWrite(7, LOW);
delay(1000);
}
Program diatas jika dijalankan maka....
Lampu menyala terus menerus
Lampu mati terus menerus
Lampu menyala dan mati bergantian dengan waktu 10 detik
Lampu menyala dan mati bergantian dengan waktu 1 detik
Untuk mengecek program sudah sesuai atau belum, maka tombol yang digunakan adalah...
upload
minimize
verify
close
Untuk membuat pin digital menjadi input, maka pada void loop potongan program yang tepat untuk memanggil pin input adalah...
digitalInput
digitalWrite
digitalRead
DigitalRead
IC yang digunakan pada Arduino Uno adalah
ATmega 328
ATmega 329
ATmega 327
ATmega 326
Apa yang dimaksud dengan "sketch" dalam Arduino?
Lukisan tangan
Program atau kode yang ditulis dalam bahasa Arduino
Sketsa gambar
Diagram sirkuit
Bagaimana Anda membuat LED yang terhubung ke pin 13 berkedip dengan interval satu detik menggunakan Arduino?
digitalWrite(13, LOW); delay(1000); digitalWrite(13, HIGH); delay(1000);
digitalWrite(13, HIGH); delay(1000); digitalWrite(13, LOW); delay(1000);
pinMode(13, OUTPUT); digitalWrite(13, HIGH); delay(1000);
pinMode(13, INPUT); digitalWrite(13, LOW); delay(1000);

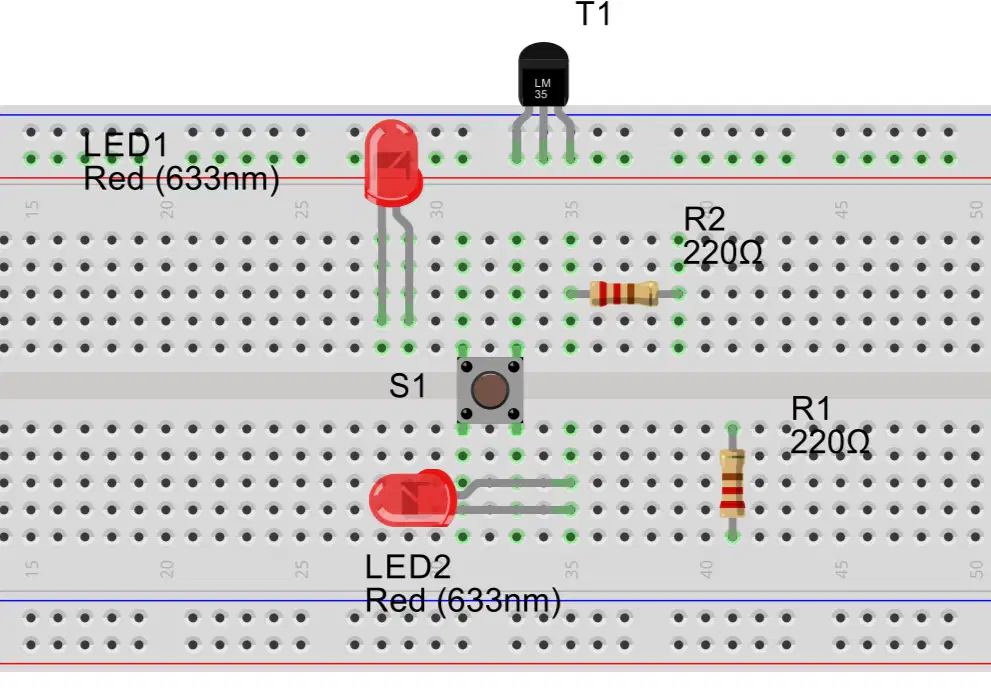

Pemasangan komponen yang benar pada protoboard adalah...
LED 1, R2, S1
LED1, T1, R1
S1, T1, R1
T1, R1, LED2
Pemahaman saya tentang materi dasar-dasar Arduino sebesar..
10 s.d 50 %
50 s.d 70 %
70 s.d 100 %
fungsi dari kabel jumper adalah...
menyambungkan rangkaian listrik
menyambungkan jaringan wifi
menyambungkan tampilan komputer ke lcd
menyambungkan solder
Apa yang terjadi pada potongan program berikut ?
pin 8 sebagai masukkan
ledOut sebagai output
error
pin 8 sebagai output
pin 8 sebagai input seria
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(7, HIGH);
delay(1000);
digitalWrite(7, LOW);
delay(1000);
}
Program diatas jika dijalankan maka....
Lampu menyala terus menerus
Lampu mati terus menerus
Lampu menyala dan mati bergantian dengan waktu 10 detik
Lampu menyala dan mati bergantian dengan waktu 1 detik
untuk menahan program selama 10 detik, maka program yang digunakan adalah...
delay(1000);
Delay(1000);
delay(10000);
Delay(10000);
Untuk menyalakan lampu pada pin 5, maka program yang benar adalah...
digitalWrite(5, HIGH);
DigitalWrite(5, HIGH);
digitalWrite(5, HIGH)
digitalWrite(5, HIG);
Jika ingin menggunakan pin 8 sebagai input, maka program yang benar adalah...
PinMode (5, INPUT);
pinMode (5, INPUT)
PinMode (5, IPUT);
pinMode (5, INPUT);
Pada saat upload file dari komputer ke arduino, terjadi eror pada port yang tersambung antara komputer dan arduino uno, berikut ini adalah cara untuk cek board pada software arduino ....
Tool < Board
Tool < Port
Upload
Verify
sebelum upload file atau program ke arduino, sebaiknya di cek dulu programnya. salah satu cara untuk cek program pada arduino IDE adalah ....
Exit
Serial Monitor
Verify
Upload
Bagaimana cara meng-upload sketch ke Arduino?
Gunakan kabel USB untuk menghubungkan Arduino ke komputer dan pilih board serta port yang sesuai di software Arduino IDE.
Upload sketch melalui koneksi WiFi tanpa kabel.
Upload sketch dengan menggunakan kartu SD.
Sketch tidak dapat di-upload ke Arduino.
