Pengertian motor starter dibawah ini yang benar adalah:
Motor Starter digunakan untuk menghidupkan Mesin
Motor Starter digunakan untuk menghidupkan Mesin
Motor Starter digunakan untuk memutar flywheel
Motor Starter digunakan untuk menghidupkan mesin pada saat awal atau permulaan
Macam-macam Motor starter dibawah ini, yang sederhana adalah:
Konventional
Reduksi
Konvensional-Reduksi
Planettary
Komponen motor starter yang digunakan berfungsi membangkitkan kemagnetan adalah:
Switch Magnet
Drive lever
Komutator
Field coil
Pada Gambar ini sebutkan dengan urutan yang benar, Pole core, Yoke dan Field coil
1 - 2- 3
3 - 2 - 1
2 - 3 - 1
1 - 3 - 2
Komponen motor starter yang digunakan berfungsi untuk merubah energi listrik menjadi energi mekanik dalam bentuk gerak putar adalah:
Switch Magnet
Armatur
Field Coil
Brush

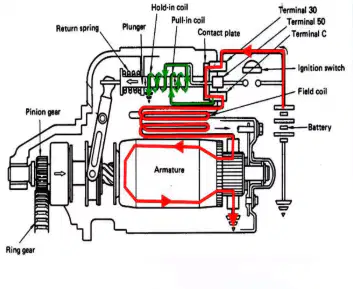

Pada saat posisi start, dan motor starter sudah berputar, maka aliran arus pada kumparan penarik (pull in Coil) adalah .........
Batterai ---> ST ---> Pull in coil --> hold in coil --> Massa
Batterai ---> ST ---> Pull in coil --> hold in coil
Batterai ---> ST ---> Hold in coil --> Pull in coil --> Massa
Batterai ---> Pull in Coil ---> ST --> hold in coil --> Massa

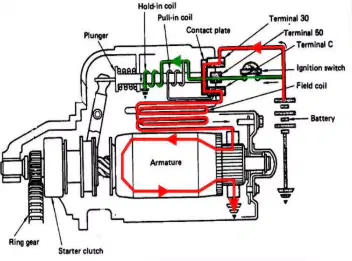

Pada saat posisi berkaitan penuh, medan magnet sangat kuat pada kumparan medan dan armature. maka motor starter berputar. aliran arus pada plat contak adalah adalah .........
Batterai ---> ST ---> Pull in coil --> hold in coil --> Massa
Batterai ---> 50 ---> hold in coil ---> Massa
Batterai ---> 30 ---> plat kontak ---> term. C ---> field coil---> sikat positif ---> Komutator---> armatur ---> sikat Negatif --> Massa
Batterai ---> Pull in Coil ---> ST --> hold in coil --> Massa
Pada saat posisi OFF, kumparan pull in coil dan hold in coil menehasilkan medan magnet, namun arahnya berlawanan, maka aliran arus pada plat contak adalah adalah .........
Batterai ---> 30 ---> plat kontak ---> term. C ---> Pull in coil --> hold in coil --> Massa
Batterai ---> 50 ---> hold in coil ---> Massa
Batterai ---> 30 ---> plat kontak ---> term. C ---> field coil---> sikat positif ---> Komutator---> armatur ---> sikat Negatif --> Massa
Batterai ---> Pull in Coil ---> ST --> hold in coil --> Massa
Terminal 50 pada solenoid motor starter dihubungkan ke:
IG kunci kontak
ST Kunci kontak
ACC kunci kontak
Terminal 30
Fungsi dari main switch pada motor starter adalah:
memutarkan motor
membangkitkan magnet di solenoid
menghubungkan terminal C dengan terminal 30
menghubungkan terimnal 50 dengan kunci kontak
Bagian yang mengasilkan magnet pada unit motor starter sehingga memutarkan armature adalah:
Solenoid
Field Coil
Armatur Coil
Hold in Coil
Untuk mencegah agar putaran armature tidak berlebihan ketika mesin sudah hidup maka pada starter dilengkapi dengan:
drive lever
armature coil
solenoid
over running cluth
Brush atau sikat berfungsi untuk..............
Menghubungkan arus listrik ke contact point
Menghubungkan arus listrik ke terminal C dan terminal 50
Mengalirkan arus listrik dari field coil ke armature ke massa
Mengalirkan arus dari armature ke field coil ke terminal C
Pada motor starter reduksi antara pinion gear dan drive gear dihubungkan dengan:
Pinion Gear
Idle Gear
Cluth Gear
sun Gear
Pada saat melakukan pemeriksan armature maka untuk mengetahui kondisi armatur coil masih bagus , maka probe (+) dan (-) AVO meter dihubungkan antar
Komutator dengan bodi ada hubungan
Komutator dengan bodi tidak ada hubungan antara komutator tidak ada
Komutator dengan bodi ada hubungan antara komutator tidak ada
Komutator dengan bodi ada hubungan antara komutator tidak ada
Fungsi dari pinion gear pada motor starter adalah:
Memutarkan armature
Memagnetkan solenoid
Memutarkan ring gear
Menggerakkan drive lever
Pada saat menguji solenoid motor starter ternyata plunger tidak bergerak sama sekali, maka kemungkinan penyebab utamanya adalah:
Keruskan pada kontak plate
Terminal C rusak
Hold in coil rusak
Kerusakan drive lever
Komponen dari motor starter yang berfungsi untuk menghubungkan dan melepaskan pinion gear ke/dari flywheel adalah.....
Brush
Starter Clutch
Armature Brake
Yoke and Pole Core
Cara yang benar untuk memeriksa PULL IN COIL dengan baterai adalah setelah melepaskan hubungan terminal C Magnetic Switch dengan Field Coil kemudian....
Hubungkan Positif Baterai dengan terminal B Magnetic Switch dan Negatif Baterai dengan bodi Magnetic Switch.
Hubungkan Positif Baterai dengan terminal 50 dan Negatif Baterai dengan terminal C dan Bodi
Hubungkan Positif Baterai dengan terminal 30 dan Negatif Baterai dengan terminal 50.
Hubungkan Positif Baterai dengan terminal 50 dan Negatif Baterai dengan bodi
Motor starter tidak mau bargerak sama sekali saat kunci kontak di start, tetapi pada terminal B solenoid terdapat arus yang besar dan terminal 50 juga ada arus, kemungkinan kerusakannya adalah......
Kumparan field coil putus
Kumparan pull in coil putus
Kumparan hold in coil putus
Kumparan Pull in coil putus
Gambar pemeriksaan motor starter dibawah ini berapakah Run Out komutator maksimum ..
Run-out maksimum 0,01 mm (0,010 in)
Run-out maksimum 0,02mm (0,0020 in)
Run-out maksimum 0,05 mm (0,0020 in)
Run-out maksimum 0,03 mm (0,0020 in)
Gambar dibawah ini adalah pemeriksaan Panjang sikat motor starter, berapakah standar panjang sikat dikatakan baik..
Panjang sikat minimum 8 mm dan maksimum 14 mm
Panjang sikat minimum 14 mm dan maksimum 8 mm
Panjang sikat minimum 6 mm dan maksimum 14 mm
A. Panjang sikat minimum 4 mm dan maksimum 10 mm
Akibat yang ditimbulkan bila pegas brush melemah dan brush telah aus adalah...
Arus meningkat dan momen tidak bergerak
Arus berkurang dan momen menurun
Arus meningkat dan momen menurun
Arus meningkat dan momen menurun
Arus yang mengalir pada Motor Starter mobil adalah ...
Arus Bolak Balik
Arus AC dan DC
Arus Searah
Arus Induksi
Berapakah jumlah gigi pada Pinion Gear...
7
8
9
10
