FUEL SYSTEM Fuel System 1 Konmek SA

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Berapakah perbandingan teoritis campuran udara dan bahan bakar :

a)

13:1

b)

16:1

c)

15:1

d)

14:1

2.

Apakah yang dimaksud dengan efek venturi pada karburator :

a)

Penaikan tekanan akibat penurunan kecepatan pada pipa menyempit

b)

Penaikan tekanan akibat peningkatan kecepatan pada pipa menyempit

c)

Penurunan tekanan akibat peningkatan kecepatan pada pipa menyempit

d)

Penurunan tekanan akibat penurunan kecepatan pada pipa menyempit

3.

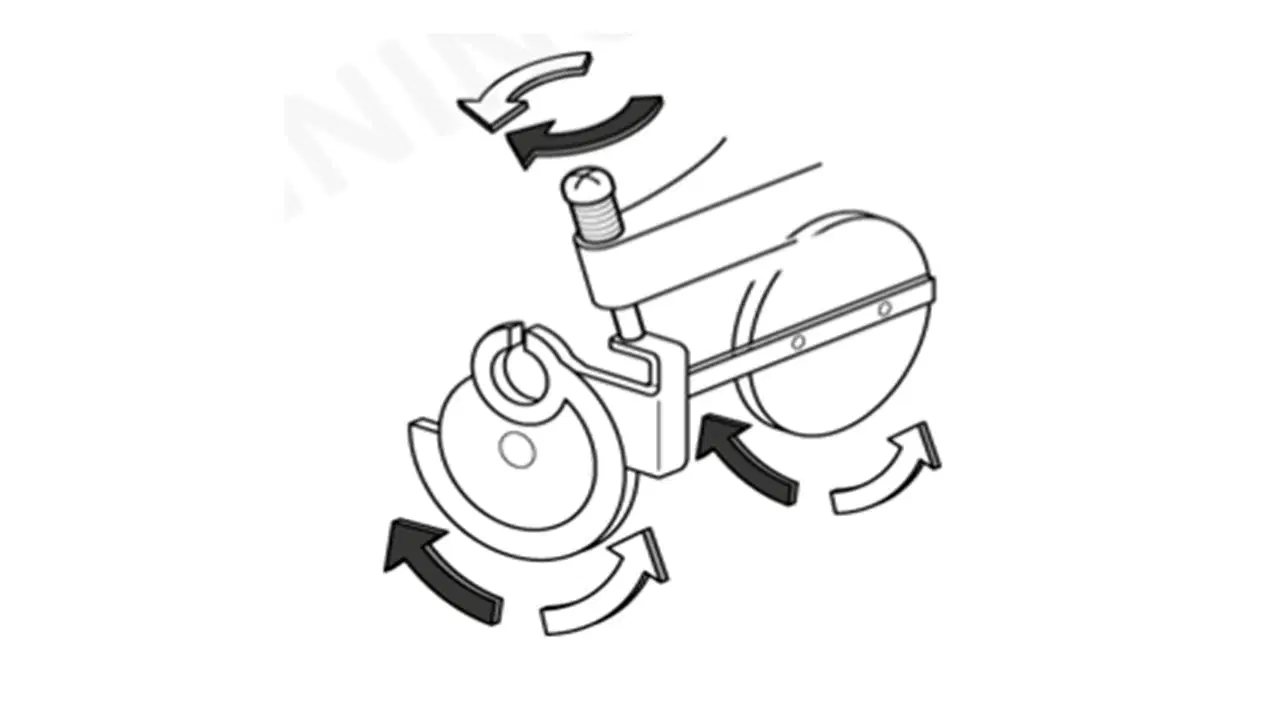

Jika kita putar screw kearah yang ditunjukkan panah hitam pada gambar disamping, maka yang terjadi pada karburator

a)

Memiskinkan bahan bakar

b)

Meningkatkan putaran stationer

c)

Menurunkan putaran stationer

d)

Memperkaya bahan bakar

4.

Jika kita putar screw kearah yang ditunjukkan panah hitam pada gambar disamping, maka yang terjadi pada karburator

a)

Menurunkan volume udara yang masuk

b)

Meningkatkan putaran stationer

c)

Menurunkan putaran stationer

d)

Meningkatkan volume udara yang masuk

5.

Apakah fungsi dari Auto by stater :

a)

Teknologielektrikstater Honda yang haluskarenatidakmenggunakan dynamo stater

b)

.Mejadi pengaman pada saat statrt awal mesin ( unsur safety )

c)

Proses stater secara otomatis dan berteknologi tinggi

d)

Memperkaya campuran udara bahan bakar secara otomatis untuk menghidupkan mesin pada saat dingin

6.

Berikut ini adalah garis besar aliran bahan bakar PGM-FI :

a)

Tangki BB – Fuel pump – Saringan BB – Slang BB - Injektor

b)

Tangki BB – Fuel cock – Saringan BB – Slang BB - Injektor

c)

.Tangki BB – Saringan BB – Fuel cock – Slang BB - Injektor

d)

Tangki BB – Saringan BB –Fuel pump – Slang BB - Injektor

7.

Berapakah standart tekanan Bahan Bakar Vario 160 PGMFI :



a)

252 - 339 kpa

b)

240 - 340 kpa

c)

250 - 350 kpa

d)

230 - 330 kpa

8.

Berikut ini yang harus diperiksa jika tekanan BB PGM-FI lebih rendah dari standart :



a)

Saringan Bahan Bakar sobek atau berlubang besar

b)

Selang aliran BB atau pernapasan tutup tangki BB terjepit atau tersumbat

c)

Saringan Bahan Bakar tersumbat

d)

Tutup Tangki bocor

9.

Yang dilakukan untuk membuang tekanan pada pompa BB PGMFI :

a)

Melakukan prosedur hapus memori pada ECM

b)

Melepas slang bahan bakar dengan menggunakan kain lap bersih

c)

Melepas terminal masa aki

d)

Melepas soket 5P, dan hidupkan mesin stationer sampai mati

10.

Mode satu pada PGMFI dipakai pada ketinggian

a)

0 – 1500 m diatas permukaan laut

b)

0 – 2000 m diatas permukaan laut

c)

0 – 2500 m diatas permukaan laut

d)

0 – 3000 m diatas permukaan laut

11.

Apakah kerugian jika filter udara kotor ?



a)

Udara yang masuk sedikit karena terhambat kotoran

b)

Motor akan semakin cepat panas karena campuran BB semakin miskin

c)

  Terjadi penumpukan karbon pada silinder

d)

Performa mesin meningkat dan tarikan menjadi ringan

12.

Berikut ini adalah prosedur perawatan pada filter udara tipe Viscous paper :



a)

Ganti secara periodik

b)

  Bersihkan dengan udara bertekanan

c)

Cuci dengan solar atau cairan pembersih

d)

Lapisi dengan oli tipis

13.

Apakah fungsi dari Flame Trap



a)

Berfungsi sebagai penampungan oli sementara pada rumah saringan udara

b)

Berfungsi untuk menyebarkan api

c)

Berfungsi untuk mengalirkan udara ke mesin

d)

Berfungsi untuk mengurangi resonasi suara pada rumah saringan udara

14.

Pada filter udara jenis Dry paper pada sisi masuk, penyemprotan udara dengan jarak 5Cm dan sudut :



a)

40°

b)

40°

c)

45°

d)

50°

15.

Berikut ini adalah jenis dari saringan udara pada SMH, kecuali :



a)

Dry paper

b)

  Urethane

c)

Viscous paper

d)

Resonator

16.

Berapakah jarak bebas pada handle throtle grip



a)

2 – 6 mm

b)

3 – 6 mm

c)

4 – 6 mm

d)

5 – 6 mm

17.

Mengapa jarak bebas throtle grip harus distel :

a)

Untuk menghindari hentakan mendadak saat mulai mengendarai motor

b)

Agar performance mesin lebih cepat dan ringan

c)

Agar campuran udara bahan bakar lebih irit dan nyaman

d)

Untuk meningkatkan akselerasi motor

18.

  Apakah alat ukur yang digunakan untuk menyetel jarak bebas throtle grip



a)

Mistar baja

b)

Out side diameter

c)

Torque

d)

Thickness gauge

19.

Hal – hal yang harus diperhatikan jika selesai menyetel throttle grip, kecuali :



a)

Memastikan kekencangan baut throttle kabel

b)

Memastikan stationer tidak berubah setelah throttle grip difungsikan

c)

Memeriksa histori kegagalan system PGMFI

d)

Menggerakkan ster kekanan dan kekiri dan memastikan stationer tidak beruhba

20.

Berikut ini kemungkinan yang terjadi jika kabel choke macet tidak diganti, kecuali :



a)

Pagi atau kondisi dingin stateran sulit

b)

Campuran Bahan Bakar kaya

c)

Akselerasi berat

d)

Motor mberebet

21.

Apakah kepanjangan dari PGM FI :

a)

Programer fuel Injection

b)

Programed fuel Injection

c)

Programming fuel injection

d)

Programmabel fuel Injection

22.

Berikut ini komponen PGMFI yang bukan input adalah :



a)

CKP

b)

O2

c)

IACV

d)

  EOT

23.

Pada system PGM FI yang kode kegagalan 9 adalah

a)

MAP

b)

IAT

c)

TP

d)

EOT

24.

Berapakah ketinggian setting MODE 3



a)

2000 – 3000 mdpl

b)

2000 – 2500 mdpl

c)

2500 – 3500 mdpl

d)

2500 – 3000 mdpl

25.

Apakah alat yang digunakan untuk mereset atau menghapus memori kegagalan ECM :

a)

Fuel pressure gauge

b)

Kabel jumper

c)

SCS

d)

DLC

26.

Berikut ini adalah dampak dari putaran stationer terlalu rendah, kecuali

a)

Mesin mati mendadak

b)

Pelumasan kurang

c)

Muatan baterai kerang

d)

Mesin lebih cepat panas

27.

Ketika Throtle stop screw kita putar berlawanan jarum jam yang ter jadi adalah

a)

Stationer naik karena Bahan Bakar bertambah banyak

b)

Stationer naik karena udara bertambah banyak

c)

Stationer turun karena udara bertambah sedikit

d)

Stationer turun karena bahan bakar bertambah sedikit

28.

Kepanjangan dari IACV adalah

a)

IDLE AIR CONTROL VALVE

b)

IDLE ACTIVE CONTROL VALVE

c)

IDLE AIR CHECK VALVE

d)

IDLE ACTIVE CHECK VALVE

29.

Yang bukan fungsi dari throtle Grip adalah

a)

Untuk menggerakkan throtle valve

b)

Untuk mengatur tenaga mesin

c)

Untuk Mengatur Rpm mesin

d)

Untuk memutus dan menghubungkan putaran mesin ke roda

30.

Gambar disamping yang sebagai Mur penyetel adalah

a)

A

b)

B

c)

C

d)

D

31.

Komponen Karburator yang berfungsi untuk mengubah jumlah campuran udara/bahan bakar adalah

a)

Throtle valve

b)

Fuel Cock Valve

c)

Chock Valve

d)

Flot valve

32.

Q.

Komponen Karburator yang berfungsi untuk mengalirkan Bahan bakar adalah

a)

Float Valve

b)

Throtle valve

c)

Fuel Cock Valve

d)

Chock Valve

33.

Berikut ini adalah hal hal yang menyebabkan bahan bakar tidak bisa mengalir,kecuali

a)

Fuel strainer dalam kondisi buntu

b)

Fuel cock tidak bisa terbuka

c)

Tekanan udara didalam tangki dan diluar tangki sama

d)

Terjadi kebocoran pada tangki Bahan bakar

34.

Berapa lapisan slang bahan bakar karburator

a)

1

b)

2

c)

3

d)

4

35.

Apakah kepanjangan dari SASS

a)

Secondary Air Supply System

b)

Supply Air Secondary System

c)

Secondary Automatic Supply System

d)

Supply Automatic Secondary System

36.

Apakah fungsi dari SASS

a)

Mensuplai udara bersih ke intake manifold

b)

Mensuplai udara bersi ke Exhaust manifold

c)

Mensuplai udara bersih ke Ruang bakar

d)

Mensuplai udara bersih ke Air Cleaner Housing

37.

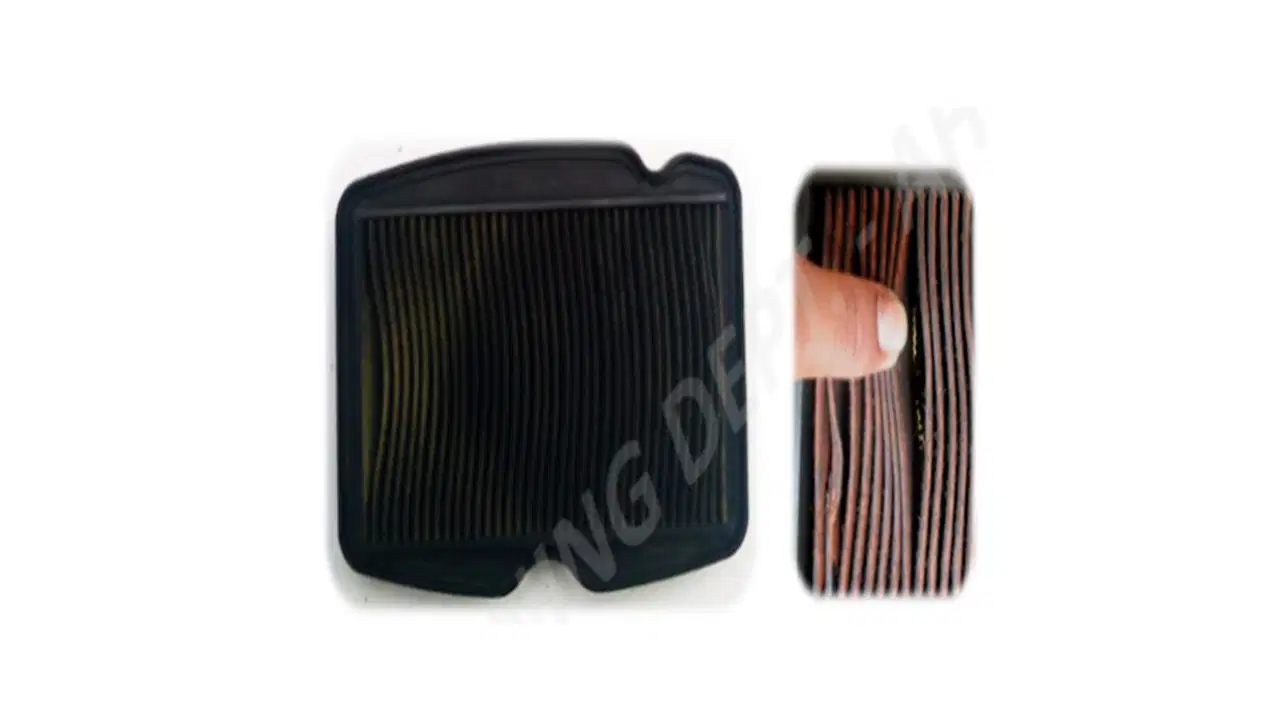

Apakah kelebihan dari Viscous paper filter

a)

Umur pembersihan panjang dan tidak perlu penggantian periodik

b)

Umur pembersihan panjang dan tidak perlu pembersihan periodik

c)

Dapat dipakai kembali setelah pembersihan dengan udara bertekanan

d)

Dapat dipakai kembali setelah dicuci dalam larutan pembersih yang tidak dapat terbakar dan diresapi dengan oli

38.

Berikut ini yang termasuk komponen Input dari sistem PGM FI adalah

a)

IACV

b)

FISV

c)

INJEKTOR

d)

CKP

39.

Pada Karburator yang berfungsi mengatur volume bahan bakar di float chamber adalah

a)

Float chamber

b)

Float valve

c)

Float

d)

Chock valve

40.

Komponen PGMFI pada CBR 150 , yang berfungsi untuk mempercepat suhu kerja mesin ketika posisi mesin masih dingin adalah

a)

ECT

b)

IACV

c)

TP Sensor

d)

MAP
