WorksheetsLernfeld 12 Georges Tanbeh 1
Total questions: 24
Worksheet time: 12mins
ab wann war die ersten Weichen eingebaut?
17. Jahrhundert
18. Jahrhundert
19. Jahrhundert
20. Jahrhundert
Ordnen Sie die folgenden Punkte zu
Weichenskizze
Plan
Arcus
Werkzeug
ZWB
Maschine
DKW
Weichenart
60E2 A1
Schienenart
von links nach rechts, im welcher Reihenfolge sollte man eine einfache Weiche bauen?
Stammgleis
Zweiggleis
Zwischenschiene
Herzstück
Zungenschiene

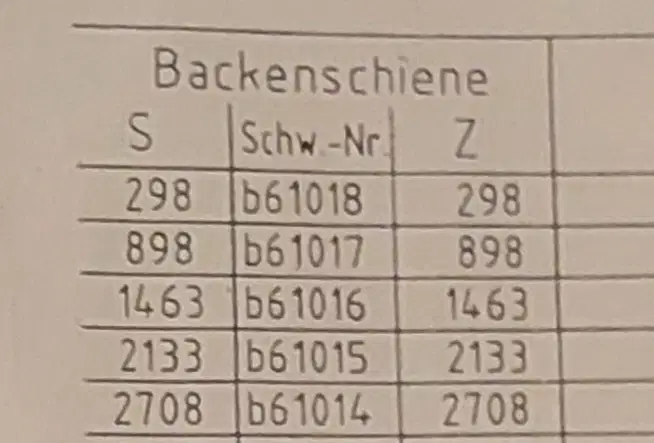

was bedeutet die Abkürzungen S und Z?
(a)
WTS =
(a)
Wählen Sie das richtige Weichenhauptteil
Radlenkerbereich
Zungenvorrichtung
Weichenanfang
Einzelteile der Zungenvorrichtung einer Weiche
Zunge
Schieberstange
Backenschiene
Radlenker
Radlenker
Flügelschiene
Verschluss
Wanderschutz
Gleitstuhlplatte
Wanderschutz
Verschluss
Flügelschiene
Backenschiene
Zunge
Gleitstuhlplatte
Verschluss
Weiche Kennzeichnung:
EW - (a)
60E - (b)
1200 - Zweiggleisradius in (c)
1:18,5 - (d)
fb - (e)
Ordnen Sie die folgenden Punkte zu
Einfache Kreuzungsweiche
EKW
Bogen Kreuzung
BKr
Doppelte Kreuzungsweiche
DKW
Innenbogen Kreuzungsweiche
EIBKW
Außenbogen Kreuzungsweiche
EABKW
Ordnen Sie die folgenden Skizzen zu
Zweiseitige Doppelweiche
Einseitige Doppelweiche
Außenbogenweiche
Innenbogenweiche
gerade Weiche
Ordnen Sie die folgenden Skizzen zu
Bogenkreuzung
Innenbogen
Kreuzungsweiche
Doppelte Bogenkreuzungsweiche
Außenbogen
Kreuzungsweiche
einfache Kreuzungsweiche
Wählen Sie die richtigen Abkürzungen:
Einfache Weiche (links) (a)
Doppelweiche (zweiseitige) (b)
Doppelweiche (einseitige) (c)
Innenbogenweiche (d)
Welche Aufgaben werden mit dem Weichenspurmessgerät gemessen?
Längshöhe
Richtung
Überhöhung
Leitweite
Spurweite
Rillenweite
gegenseitige Höhenlage
Leitweite
Rillenweite
Spurweite
Schienenhöhen
Spurweite
Rillenweite
Pfeilhöhe
Wählen Sie die richtigen einfache Herzstücke
starr,
beweglich
starr,
mit Spitzen
zweiteilig,
dreiteilig
Wählen Sie die richtigen mehrfache Herzstücke
starr,
beweglich
starr,
mit Spitzen
zweiteilig,
dreiteilig

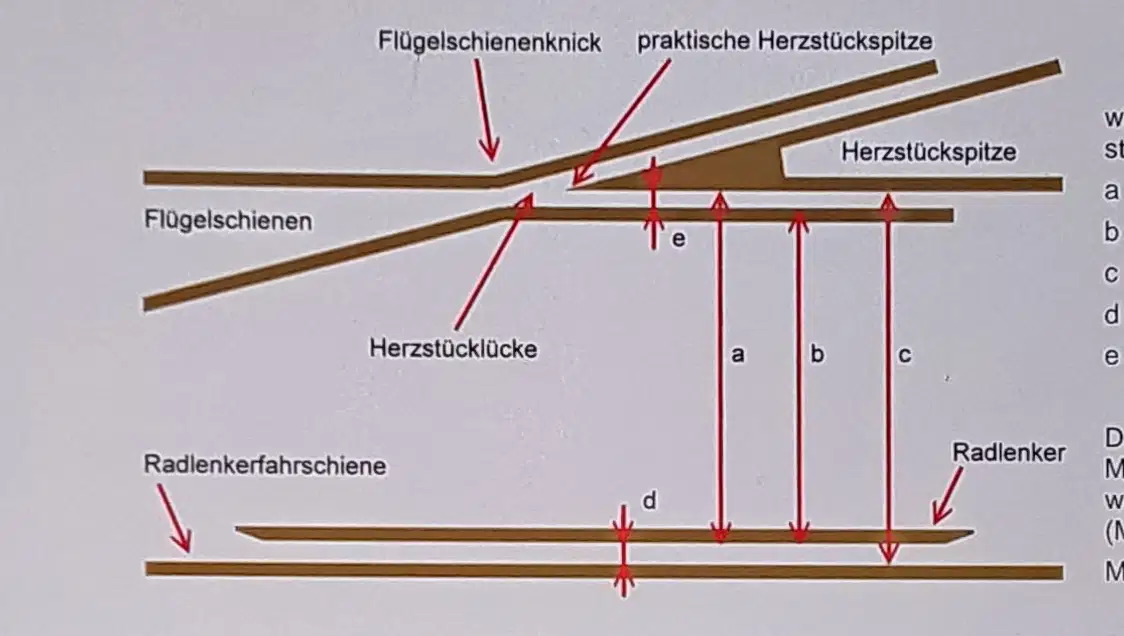

Benennen Sie in der Skizze gekennzeichnete Maß d
Leitweite
Rillenweite (Radlenker)
Rillenweite (Herzstück)
Spurweite
Benennen Sie in der Skizze gekennzeichnete Maß a
Leitweite
Rillenweite (Herzstück)
Rillenweite (Radlenker)
Spurmaß
Weichenschwellen sind am WA (a) Meter und am WE bis zu (b) Meter lang.
Die genaue Position des Grenzzeichens (So12/Ra12) wird durch den Mindestgleisabstand der beiden zusammenlaufenden Gleise bestimmt. Wie groß ist der Abstand?
2,5m
3,0m
3,5m
4,0m
Welcher Grenzwert gillt für die Radlenkerrillenweite (in mm) nach RIL 821.2005?
30
32
34
44
Ablauf der Weichenmontage (Stammgleis)
Aufsetzen + Verspannen der Backenschien
Aufsetzen + Verspannen der Zwischenschiene
Aufsetzen + Verspannen der Fahrschiene
Stammgleis verlaschen
Stammgleis ausrichten
Welcher Plan ist hier dargestellt?
(a)
Welcher Plan ist hier dargestellt?
(a)
Wie groß ist die Leitweite, wenn
Spurweite = 1436mm
Rillenweite = 42mm
