WorksheetsKUG (Atap, Plafond, Air, Listrik)
Total questions: 30
Worksheet time: 30mins
Seorang arsitek yang sedang merencanakan desain sebuah rumah lengkap dengan semua gambar kerjanya akan membuat gambar detail strukur kerangka atap. Berikut ini penyusun kerangka atap dengan ukurannya yang tepat yaitu
kuda-kuda 2/20
gording 8/12
nok 8/20
reng 5/7
usuk/kasau 3/4
Irfan akan membuat gambar denah perencanaan atap untuk sebuah rumah. Berikut ini letak susunan kayu dari yang teratas dalam penggambaran denah rencana atap tersebut adalah
kasau, reng, gording, kaki kuda-kuda
kasau, gording, reng, kaki kuda-kuda
reng, gording, kasau, kaki kuda-kuda
reng, kasau, gording, kaki kuda-kuda
reng, kasau, kaki kuda-kuda, gording
Ali sedang mempelajari susunan konstruksi pada kuda-kuda kayu. Konstruksi tersebut terdiri atas berbagai balok dengan nama dan fungsi masing-masing. Berikut ini pernyataan yang salah mengenai nama dan fungsi bagian dari kuda-kuda kayu yaitu
Balok tarik, menahan gaya horizontal yang disebabkan oleh gaya yang bekerja pada kaki kuda-kuda.
Kaki Kuda-kuda, berfungsi sebagai tumpuan balok gording dan beban di atasnya.
Tiang kuda-kuda, berfungsi untuk menahan lenturan yang terjadi pada balok tarik.
Balok kunci, berfungsi untuk mengunci sambungan kayu agar kuat dan tidak lentur
Balok sokong, berfungsi untuk menggapit (menjepit) rangka kuda-kuda agar tidak melentur ke samping.
Rino sedang mengerjakan tugas menggambar tampak sebuah rumah beserta detail struktur atapnya. Selain menentukan model atap, ia juga harus merencanakan jenis kuda-kuda yang akan dipakai. Berikut ini pernyataan mengenai ketentuan yang cocok pada jenis kuda-kudanya yaitu
Jarak maksimal antara kuda-kuda beton adalah 6 meter.
Kuda-kuda baja ringan akan menyisakan ruang atap yang dapat dipakai.
Konstruksi dengan kuda-kuda konvensional lebih ringan dibanding kuda-kuda yang lain.
D.
Kuda-kuda beton memerlukan pengerjaan yang lama karena harus membuat bekistingnya.
Kuda-kuda baja ringan dapat disusun pada jarak per 4 meter.
Perhatikan gambar berikut!
Bagian atap yang diberi tanda panah adalah
Jurai luar
Jurai dalam
Lisplank
Bumbungan
Genteng
Berapa standar kemiringan untuk atap yang menggunakan penutup genteng?
25°
30°
45°
60°
15°

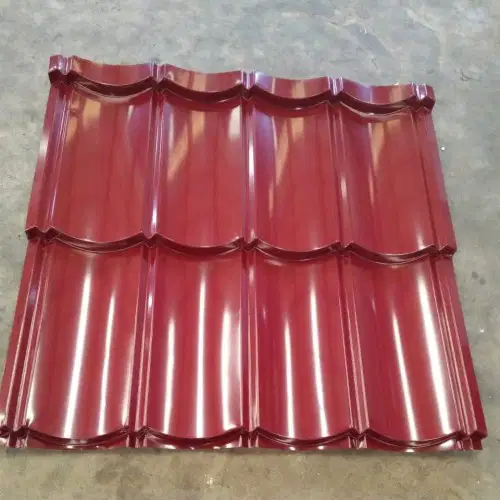

Gambar berikut merupakan jenis penutup atap
Genting
Metal
Spandex
Polycarbonate
Seng
Alat sambung yang digunakan pada konstruksi kuda-kuda baja adalah ....
paku, paku keling, dan las
baut, pasak, dan las
paku, paku keling, dan baut
baut, paku keling, dan las
baut, paku, dan las
Kuda-kuda yang dapat mendukung beban atap hingga sepanjang 75 meter adalah ....
kuda-kuda bambu
kuda-kuda kayu
kuda-kuda beton
kuda-kuda beton bertulang
kuda-kuda baja
Jarak minimal antar kuda-kuda kayu adalah
3 meter
3,5 meter
4 meter
4,5 meter
5 meter
Bentuk atap pada ilustrusi berikut adalah
Pelana
Perisai
Limas
Datar
Mansard
Melihat struktur atap berikut, kuda-kuda yang digunakan sesuai gambar diatas adalah
Kayu
Beton
Baja konvensional
Baja ringan
Bambu
Atap memiliki beberapa bagian. Berikut ini bukan merupakan bagian dari atap adalah
Gording
Jurai
Ring balok
Usuk kasau
Balok tarik
1. Apa yang dimaksud dengan langit-langit?
Batas antara dinding yang vertikal dengan atap yang horizontal
Lapis pembatas antara rangka bangunan dengan rangka atapnya
Kayu yang berada di tengah-tengah bentang kuda-kuda posisi berdiri
Bagian dari konstruksi yang berfungsi sebagai penutup seluruh ruangan
Bagian yang menjadi pembentuk model atap
Plafon biasanya dibuat dengan ketinggian tertentu. Namun, sebagai variasi ada juga yang dibuat tidak selalu rata, ada yang dibuat lebih tinggi dari yang lain. Sistem plafon dengan pemasangan ini disebut
up ceiling
besi hollow
lis plafon
eternit
fiber plafon
Jarak pemasangan maupun cara pemasangan penggantung plafon berbeda-beda, tergantung pada
lis plafon yang digunakan
ukuran penggantung plafon yang dipakai
kualitas penggantung plafon yang dipakai
jenis dan ukuran bahan langit-langit yang dipakai
model perletakan kuda-kuda
Perhatikan gambar berikut!
Bentuk kuda-kuda kayu berikut dapat digunakan untuk bentang
200-300
400-600 cm
1000 cm
800 cm
100 cm
Elevasi penutup plafon dan sistem penerangan perlu diperhatikan, khususnya untuk ruang rapat atau rang pertemuan termasuk ketinggian plafon supaya lebih dinaikkan. Hal ini karena..
membuat ruang lebih sejuk, suhu ruangan relatif lebih cepat panas jika terdapat banyak orang
agar ruangan terasa lebih luas
anggaran biaya lebih murah
penutup plafon lebih awet
mengantisipasi kebocoran atap
Yang dimaksud rangka plafon adalah
batas antara dinding yang vertikal dengan plafon yang horizontal
batang-batang tempat bidang penutup plafon digantungkan
bahan pelapis akhir yang bersifat merapikan
tempat menggantungkan titik lampu
batang yang dipasang di sekeliling tembok untuk memperindah plafon
Untuk memperindah plafon, apa yang biasa dipasang di sekeliling tembok
penyangga plafon
rangka plafon
hiasan dinding
ornamen interior
lis plafon
Kelemahan bahan penutup langit-langit dari tripleks adalah ...
tidak tahan api
sulit didapat di pasaran
harga relatif lebih mahal
bahannya masuk kategori berat.
pemasangannya jauh lebih sulit
Plafon yang digunakan pada ilustrasi berikut adalah …
Fiber
GRC
Kayu
Gypsum
PVC
Fungsi instalasi air kotor adalah …
Untuk pembuangan air yang berasal dari kloset dan air buangan yang mengandung kotoran manusia
Untuk saluran air hujan
Untuk menampung air kotor
Untuk mencegah masuknya gas yang berbau
Untuk mengatasi saluran agar tidak mampet
Floor drain pada instalasi air kotor berfungsi untuk …
Menyaring kotoran seperti rambut agar tidak masuk ke dalam lubang saluran pembuangan air
Untuk mencegah lemak masuk ke saluran air
Untuk mencegah masuknya gas yang berbau ataupun beracun, atau bahkan serangga
Untuk mencegah udara masuk
Semua benar
Sumber air bersih yang berasal dari air permukaan adalah …
Air waduk
Air tanah dangkal
Artesis
Mata air
Air tanah dalam
Fungsi saklar dalam instalasi listrik penerangan adalah untuk .....
Mencabangkan arus listrik
Memutus/menghubungkan arus listrik
Menurunkan tegangan listrik
Mendapatkan tegangan listrik
Menambah Tegangan listrik
Perlengkapan listrik yang umumnya ada dalam sebuah ruangan adalah....
lampu dan saklar tunggal
stop kontak dan fitting lampu
saklar, lampu dan stop kontak
instalasi penerangan dan instalasi tenaga
saklar tunggal dan seri
Saniter berikut biasanya berada di dapur, apa nama saniter tersebut?
Wastafel
Water closet
Sink
Dish washer
Keran
Perhatikan notasi berikut!
Notasi tersebut merupakan notasi...
Saklar tunggal
Saklar seri
Kabel data
Antene
Stop kontak
Perhatikan gambar berikut!
Ilustrasi diatas meruapakan gambar lampu …
SL
TL
Pijar
Down Light
Spot Light
