WorksheetsUNIPAR - Sistemas Tecnológicos - Aula 1
Total questions: 17
Worksheet time: 14mins
Com relação às condições para o início dos serviços à locação da obra, assinale a afirmativa correta.
O terreno necessita estar limpo e terraplenado, desconsiderando as cotas de nível definidas para a execução das fundações;
A marcação realizada por profissional habilitado dispensa a utilização de instrumentos de medição;
A demarcado dos eixos é realizada a partir da referência de nível (RN);
A locação tem de ser parcial, sobre um quadro de madeira (gabarito) de cada vez;
As tábuas dos quadros de madeira necessitam ser niveladas e destravadas para permitir a oscilação natural.
Assinale a alternativa que apresenta a afirmação correta sobre locação de obras.
Para a locação da obra, são necessários somente os projetos de estrutura e de arquitetura;
A locação da obra deve ser realizada somente após a movimentação de terra e execução das fundações;
A demarcação dos pontos que irão definir no terreno é feita a partir de um referencial previamente definido, considerando-se três coordenadas, sendo duas planimétricas e uma altimétrica;
As tábuas que compõem os quadros de madeira (gabarito) só precisam ser niveladas nos casos em que o terreno possui desnível superior a um metro.
O gabarito somente poderá ser desmontado após a execução da totalidade da estrutura de concreto.
Entre os serviços preliminares está o de localização da edificação utilizando para isto um gabarito de madeira contínuo de tábuas ou sarrafos, fixados ao solo. Em relação a estes serviços de localização, assinale a única alternativa correta.
A localização das paredes é feita com o auxílio da marcação do eixo dos pilares, dispensando o uso da tabeira;
A tabeira deve apresentar um ângulo de 900 entre os seus lados que devem acompanhar a declividade do terreno sem necessidade de estarem niveladas;
O posicionamento do eixo do pilar é feito com auxílio da tabeira, com a utilização de dois fios e um prumo de centro;
A posição dos pilares é defina através de referências arcadas por piquetes cravados no terreno e com o auxílio do teodolito.
De acordo com a NR 18 “Condições e Meio Ambiente de Trabalho na Indústria da Construção”, os canteiros de obras devem dispor de
instalações sanitárias, vestiário e local de refeições.
alojamento, lavanderia e área de lazer, mesmo nos casos em que não houver trabalhadores alojados.
somente instalações sanitárias e local de refeições.
ambulatório, quando se tratar de frentes de trabalho com até 50 (cinquenta) trabalhadores.
somente vestiário, cozinha e lavanderia.
A tabela de preços para construção civil utilizada pela Caixa Econômica Federal como referência para obras públicas é:
TCPO.
Revista Construção.
VOLARE.
EXCEL.
SINAPI.
Leia as afirmações abaixo e assinale a alternativa correta.
I. Após o terreno limpo e com o movimento de terra executado, o canteiro é preparado de acordo com as necessidades de cada obra. Deve ficar em local que não atrapalhe a circulação de veículos e a locação da obra.
II. Um canteiro de obras deve ter no máximo um barracão de madeira, chapas compensadas ou containers metálicos.
Somente a afirmação I está correta.
Somente a afirmação II está correta.
Nenhuma das afirmações está correta.
Todas as afirmações estão corretas.
Em uma obra de edificação cuja área prevista é de 2.000 m2, a quantidade mínima de furos de sondagens de simples reconhecimento a serem executados é igual a:
4
10
8
6
12
Com referência a uma obra de construção de edifício com térreo e oito pavimentos, com canteiro de obras organizado em contêineres, julgue o próximo item de acordo com as normas regulamentadoras do Ministério do Trabalho e Emprego.
Os contêineres utilizados no canteiro de obras como escritório ou depósito devem ser aterrados eletricamente para evitar choques elétricos.
Certo
Errado.
Para realizar a conferência dos ângulos retos das alvenarias de uma obra, o pedreiro utiliza a seguinte ferramenta:
desempenadeira dentada.
régua de alumínio.
esquadro.
mangueira de nível.
prumo de parede.
Em Engenharia Civil, como podemos definir um “Canteiro de Obras”?
Conjunto de áreas destinadas ao planejamento dos trabalhos da indústria da construção, dividindo-se em áreas de projeto e áreas de treinamento.
Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas de infraestrutura e superestrutura.
Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas de fundações e estruturas de concreto armado.
Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas operacionais e áreas de vivência.
Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo-se em áreas de projeto e áreas de treinamento.
Segundo a NR-18, para garantir as adequadas condições e meio ambiente de trabalho na indústria da construção civil, um alojamento de canteiro de obra com 50 m² deve ter área de ventilação, em m², de no mínimo:
4
5
2,5
3,5
Em um canteiro de obras, a instalação sanitária deve ser constituída de chuveiro, na proporção de 1 (um) conjunto para cada grupo de
10 trabalhadores.
20 trabalhadores.
15 trabalhadores.
5 trabalhadores.
25 trabalhadores.
Como é denominado o processo de transferência da Planta Baixa do projeto da edificação para o terreno?
Planimetria
Fundação
Locação
Nivelamento
Terraplanagem
A (a) é um sistema formado por um elemento estrutural e o maciço de solos, e destina-se a distribuir a carga da edificação de forma adequada ao subsolo.

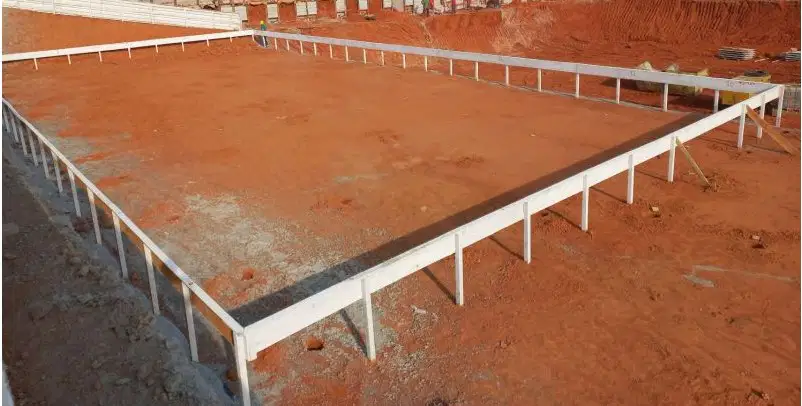

A etapa ilustrada na figura é de grande importância nas atividades iniciais de uma obra e é denominada:
Gabarito
Esquadro
Cavalete
Piqueteamento
O instrumento apresentado é muito utilizado na amarração das armaduras no canteiro de obras e é chamado de:
Alicate de corte
Torquês
Tesoura corta vergalhão
Garra de caranguejo
"Elemento estrutural de fundação que é caracterizado por ser profundo e que transmite seu carregamento predominantemente pela resistência de ponta. Geralmente sua base é alargada é há, ao menos na etapa final, a descida de um trabalhador para a realização de um serviço manual". Circule na imagem o tipo de fundação correspondente à descrição.
