Basic Trining - Pie, Flange and Gasket 25/2/23

Total questions: 30

Worksheet time: 15mins

Name
Class
Date
1.

มาตราฐานหน้าแปลนของประเทศเยอรมันและทวีปยุโรบ คือ

a)

JIS

b)

ANSI

c)

DIN

d)

ISO

2.

หน้าแปลนมาตราฐาน JIS มีหน่วยแรงดันเป็นอะไร

a)

kgs

b)

kgs/cm2

c)

bar

d)

psi

3.

หน้าแปลนมาตราฐาน ANSI 150 สามารถรับแรงดันได้เท่าไหร่

a)

150 psi

b)

150 bar

c)

150 kgf/cm2

d)

150 kgs

4.

หน้าแปลนมาตราฐาน PN16 สามารถรับแรงดันได้เท่าไหร่

a)

16 kgs.

b)

16 bar

c)

16 psi

d)

16 kgf

5.

1 bar = กี่ kgf/cm2

a)

1

b)

10

c)

0.1

d)

100

6.

ANSI 300 ทนแรงดันได้กี่ Bar

a)

10

b)

15

c)

20

d)

25

7.

จากรูปเป็นหน้าแปลนชนิดใด

a)

แล็ปจอย์ท

b)

สลิปออน

c)

แบบเกลียว

d)

แบบคอเชื่อม

8.

จากรูปเป็นหน้าแปลนขนิดใด

a)

แล๊ปจอยท์

b)

สลิปออน

c)

สเปลด

d)

วงกลม

9.

35 Bar = กี่ psi

a)

505.50

b)

506.50

c)

507.50

d)

508.50

10.

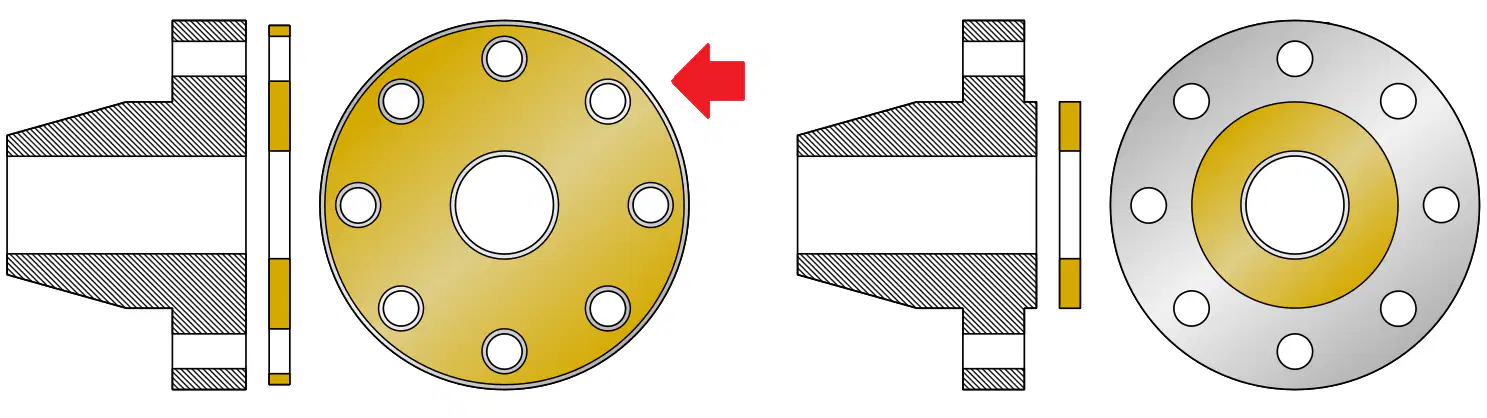

จากรูปปะเก็นนี้ ใช้กับหน้าแปลน ชนิดใด

a)

Raised Face

b)

RTJ

c)

Flate Face

d)

Weld Neck

11.

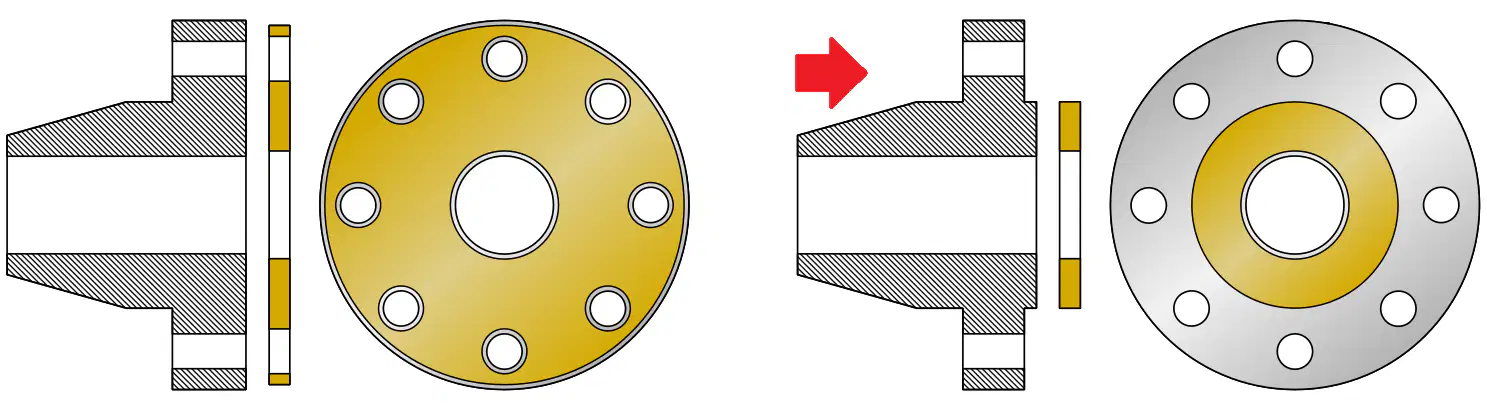

จากรูปปะเก็นนี้ ใช้กับหน้าแปลนชนิดใด

a)

Flat face

b)

Raised Face

c)

RTJ

d)

Lap Joint

12.

มาตราฐานหน้าแปลนชนิดใด นิยมใช้ในทวีปเอเซีย

a)

DIN

b)

ANSI

c)

JIS

d)

ISO

13.

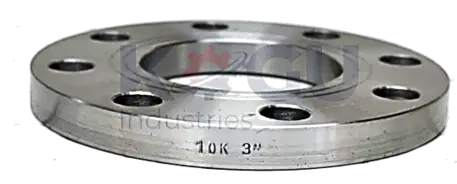

จากโค๊ทข้างหน้าแปลน หน้าแปลนนี้มีขนาดเท่าไหร่

a)

1 นิ้ว

b)

2 นิ้ว

c)

3 นิ้ว

d)

4 นิ้ว

14.

จากโค๊ทข้างหน้าแปลน หน้าแปลนนี้มาตราฐานอะไร

a)

DIN

b)

JIS

c)

ANSI

d)

ISO

15.

จากรูปโค๊ท ด้านข้างหน้าแปลน หน้าแปลนนี้มาตราฐานอะไร รับแรงดันได้เท่าไหร่

a)

JIS / 10 Kgs.

b)

JIS / 10 Kgf/cm3

c)

ANSI / 10 PSI

d)

DIN / 10 Bar

16.

จากรูปโค๊ท ด้านข้างหน้าแปลน หน้าแปลนนี้ มาตราฐานอะไร รับแรงดันได้เท่าไหร่

a)

JIS / 16 kgs.

b)

DIN / 16 Bar

c)

ANSI / 16 PSI

d)

ISO / 16 Bar

17.

คำว่า "หน้าแปลน" ภาษาอังกฤษคือ ?

a)

Flange

b)

Falnge

c)

Fnalge

d)

Fanlge

18.

2.9 Mpa = กี่บาร์

a)

0.29 Bar

b)

2.9 Bar

c)

29 Bar

d)

299 Bar

19.

จากรูปเป็นการใส่ปะเก็น เพื่อประกอบหน้าแปลนแบบใด

a)

Flate Face

b)

Ring - Type Joint

c)

Raised Face

d)

แบบเกลียว

20.

Lap Joint Flange ประกอบด้วยอุปกรณ์กี่ชิ้น

a)

1 ชิ้น

b)

2 ชิ้น

c)

3 ชิ้น

d)

4 ชิ้น

21.

ท่อแบบมีตะเข็บ มีตัวอักษรย่อภาษอักฤษว่าอะไร

a)

REW

b)

WER

c)

ERW

d)

WERE

22.

.

ท่อแบบไร้ตะเข็บ มีตัวอักษรย่อภาษอักฤษว่าอะไร

a)

SMSL

b)

SMLS

c)

SSML

d)

SLMS

23.

ท่อขนาด 4" = DN ?

a)

DN 65

b)

DN 80

c)

DN 100

d)

DN 125

24.

ท่อ DN 40 = ท่อขนาด ?

a)

ท่อ 3/4"

b)

ท่อ 1"

c)

ท่อ 1-1/2"

d)

ท่อ 2"

25.

ท่อขนาด 2" Sch.40 มึความหนากี่มิลิเมตร

a)

3.81 มม.

b)

3.91 มม.

c)

4.01 มม.

d)

4.11 มม.

26.

องค์กรมาตราฐานสากลโลก มีชื่อย่อภาษาอังกฤษว่าอะไร

a)

ANSI

b)

DIN

c)

JIS

d)

ISO

27.

สัญลักษณ์ความหนาท่อ มีตัวย่อว่าอะไร

a)

Shc.

b)

Scm.

c)

Scd.

d)

Sch.

28.

OD (Outside Diameter)ของท่อ คือค่าอะไร ?

a)

เส้นผ่านศูนย์กลางในท่อ

b)

ขนาดท่อเฉลี่ยกึ่งกลาง

c)

ขนาดความหนาท่อ

d)

เส้นผ่านศูนย์กลางนอกท่อ

29.

Wall Thickness ของท่อ คือค่าอะไร ?

a)

เส้นผ่านศูนย์กลางในท่อ

b)

ขนาดท่อเฉลี่ยกึ่งกลาง

c)

ขนาดความหนาผนังท่อ

d)

เส้นผ่านศูนย์กลางนอกท่อ

30.

ตัวอักษรบนท่อลม มีสีอะไรบนพื้นสีน้ำเงิน

a)

ตำ

b)

ขาว

c)

ส้ม

d)

แดง
