WorksheetsPTS SEMESTER GENAP DASAR DASAR DPIB 2023
Total questions: 20
Worksheet time: 20mins
Perhatikan gambar potongan ini, pernyataan yang tepat untuk gambar potongan adalah
Lebar bawah pondasi 60 cm
Tinggi plafon 3,5 m
Tinggi lantai rumah -20 cm
Ukuran ruang tidur 1. 2,5 m
Perhatikan gambar potongan, pernyataan yang tepat untuk gambar potongan tersebut adalah
Tinggi balok tarik 3,5 m
Tinggi balok sokong 6,5 m
Tinggi plafond 4 m
Tinggi lantai ruang tamu 0 m

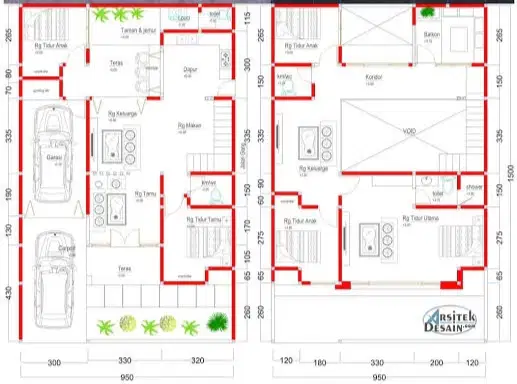

Perhatikan gambar denah rumah 2 lantai, pilih tampak depan rumah yang sesuai dengan denah tersebut
untuk menunjukkan dimensi bangunan, proporsi, dan sisi arsitektural (warna, material dan estetika). Gambar tampak biasanya dibuat pada setiap sudut pandang. Merupakan salah satu fungsi dari gambar?
Tampak
Potongan
Denah
Detail
sebagai petunjuk dari letak suatu objek, digambarkan fungsi ruang, susunan ruang, dimensi ruang, letak pintu bukaan, isi ruangan dan lain-lain,merupakan salah satu fungsi dari
Gambar tampak
Gambar denah
Gambar potongan
Gambar site plan
Perhatikan gambar potongan berikut, pernyataan yang tepat untuk gambar potongan tersebut adalah
Ukuran dan bentuk pondasi menyesuaikan dengan beban dan lokasi penempatan nya
Pondasi setengah batu kali di tempatkan pada bagian yang memiliki beban yang berat
Pondasi utuh di tempatkan pada bagian seluruh bangunan termasuk pada bagian tepi bangunan
Pondasi setengah mempunyai ukuran yang lebih besar dibandingkan dengan pondasi utuh
Perhatikan gambar denah rumah berikut, gambar tampak depan yang sesuai dengan denah tersebut adalah
Perhatikan gambar denah berikut, gambar tampak depan yang sesuai dengan denah tersebut adalah
Gambar bangunan yang di proyeksikan pada bidang vertikal dan posisinya diambil pada tempat-
tempat tertentu, terutama adalah duga lantai yang negatif (turun), disebut
Gambar tampak
Gambar potongan
Gambar denah
Gambar detail atap
Berapa nomor ukuran sepasang penggaris segitiga yang biasa di gunakan untuk menggambar
konstruksi bangunan
No 12
No 14
No 10
No 16
Dibawah ini yang termasuk kedalam alat untuk gambar manual adalah
Pensil Mekanik,rapido, penghapus,sepasang penggaris segitiga,mall
Pensil Mekanik,penghapus, pulpen 0,5. sepasang penggaris segitiga,mall
Pensil Mekanik,penghapus,sepasang penggaris segitiga,mall, router
Pensil Mekanik,penghapus,sepasang penggaris segitiga, spinner, mall
Perhatikan gambar tampak depan berikut, gambar denah rumah yang sesuai dengan tampak depan rumah tersebut adalah
Perhatikan gambar denah kamar mandi berikut, pernyataan yang tepat untuk gambar denah tersebut
Tembok menggunakan pasangan dinding bata trasram kedap air
Ketinggian lantai lebih rendah 0,05 dari teras
Dimensi Kolom yang digunakan berukuran 20 cm X 20 cm
Lantai yang digunakan menggunakan keramik halus ukuran 20 x 20
Untuk menggambarkan bagian benda yang langsung terlihat digunakan garis
Garis putus putus
Garis strip titik tebal
Garis strip titik strip
Garis tebal
Berapa ukuran dinding pada gambar potongan skala 1:50...
1,5 mm
2 mm
3 mm
6 mm
Skala yang tertera pada gambar tampak 1 : 100, jika tinggi dinding sebenarnya 3,5 m maka
tinggi dinding dapat digambar dengan ukuran
35 mm
350 mm
35 cm
0,35 m
Ukuran kertas gambar A3 adalah...
210 x 297 mm
420 x 594 mm
297 x 420 mm
594 x 841 mm
Garis putus titik-titik (—•—•—•—•—•—) pada gambar bangunan
menyatakan
Garis gambar
Garis potongan
Garis tepi
Garis bantu
Perhatikan gambar legenda berikut, pernyataan yang tepat yang sesuai dengan gambar tersebut adalah
Dinding pasangan bata, dinding pasangan trasram, pasir urug
Dinding pasangan 1 bata, pasangan bata trasram, beton bertulang
Dinding pasangan bata merah, dinding pasangan bata trasram, plesteran
Dinding pasangan bata, dinding pasangan trasram, rabat beton
Perhatikan gambar, notasi /simbol gambar pada denah di namakan sebagai
Judul gambar
Potongan
keterangan gambar
Legenda
