PTS GENAP PSPT

Total questions: 20

Worksheet time: 20mins

Name
Class
Date
1.
Dibawah ini yang bukan termasuk fungsi dari differential adalah....
a)
Mempercepat laju kendaraan
b)
Mengatur putaran saat kendaraan berbelok
c)
Merubah arah putaran poros penggerak ke roda
d)
Menghasilkan momen putar yang lebih besar
e)
Penyeimbang putaran kedua roda pada saat belok
2.
Roda gigi cincin (ring gear) mentransfer daya dari drive pinion ke….
a)
Differential pinion/Planetary gear
b)
Rumah diferensial
c)
Pembawa diferensial
d)
Counter gear
e)
Speed gear
3.

Berdasarkan gambar tersebut, komponen yang ditunjukkan oleh no 5 adalah…

a)

Drive pinion

b)

Side gear

c)

Pinion gear

d)

Ring gear

e)

Differential case

4.
Pada saat kendaraan berjalan lurus, putaran roda kiri dan kanan adalah sama, hal ini berarti ....
a)
putaran kedua roda gigi sisi sama
b)
putaran roda gigi cincin dan rumah gardan sama
c)
putaran kedua roda gigi satelit sama
d)
putaran kedua roda gigi sisi berbeda
e)
Putaran poros roda berbeda
5.
 Berapakah nilai kekentalan (viscositas) oli gardan yang diijinkan .....
a)
SAE 90-140
b)
SAE 50-100
c)
SAE 80-100
d)
SAE 50-140
e)
SAE 50-80
6.
Gambar berikut merupakan salah satu pemeriksaan pada sistem differential yaitu…
a)

Pemeriksaan back lash ring gear

b)

Pemeriksaan keolengan differential

c)

Pemeriksaan back lash side gear

d)

Pemeriksaan pre load

e)

Pemeriksaan bantalan

7.
Bagian dari kendaraan yang berfungsi untuk menyerap getaran pada jalan sehingga kendaraan menjadi stabil adalah
a)
Suspensi
b)
Pegas
c)
Roda kendaraan
d)
Kemudi
e)
Strut bar
8.
Jenis suspensi belakang yang pada umumnya dipakai pada kendaraan truck adalah
a)
Pegas daun
b)
Pegas koil
c)
Pegas udara
d)
Pegas torsi
e)
Salah semua
9.
Kerusakan yang dapat terjadi pada suspensi pegas spiral adalah.....
a)
Retak dan patah
b)
Pegas kendor
c)
Mengayun
d)
Kebocoran
e)
Pegas Kocak
10.
Yang tidak termasuk sifat-sifat suspensi tipe Macpherson Strut adalah....
a)
konstruksinya rumit dan berat
b)
komponen suspensi sedikit sehingga unsprung weight-nya menjadi ringan
c)
ruang engine lebih luas
d)
jarak titik penyangga suspensi lebih lebar
e)
konstruksinya sederhana
11.
Suspensi tipe double wishbone adalah suspensi depan yang lebih enak saat membelok dan untuk melewati jalan yang tidak rata. Hal ini disebabkan oleh...
a)
panjang dan sudut arm-nya dapat disetel
b)
shock absorber-nya lebih lembut
c)
penyetelannya otomatis
d)
pegasnya lebih lembut
e)
menggunakan lateral rod
12.

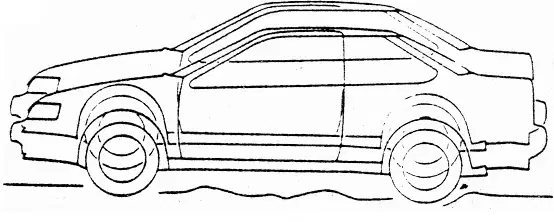

Sistem suspensi berperan menyerap oskilasi, pada gambar berikut ini macam oskilasi yang terjadi pada bodi kendaraan…..
a)

Bouncing

b)

Yawing

c)

Trumping

d)

Pitching

e)

Rolling

13.
Sistem kemudi merupakan salah satu sistem pada kendaraan yang memiliki fungsi untuk.....
a)
Membelokkan arah kendaraan
b)
Memposisikan sudut belok roda dengan baik
c)
Menahan gaya yang bekerja pada roda depan
d)
Sebagai bagian dari sistem suspensi kendaraan
e)
Menentukan gerakan roda depan dan belakang
14.

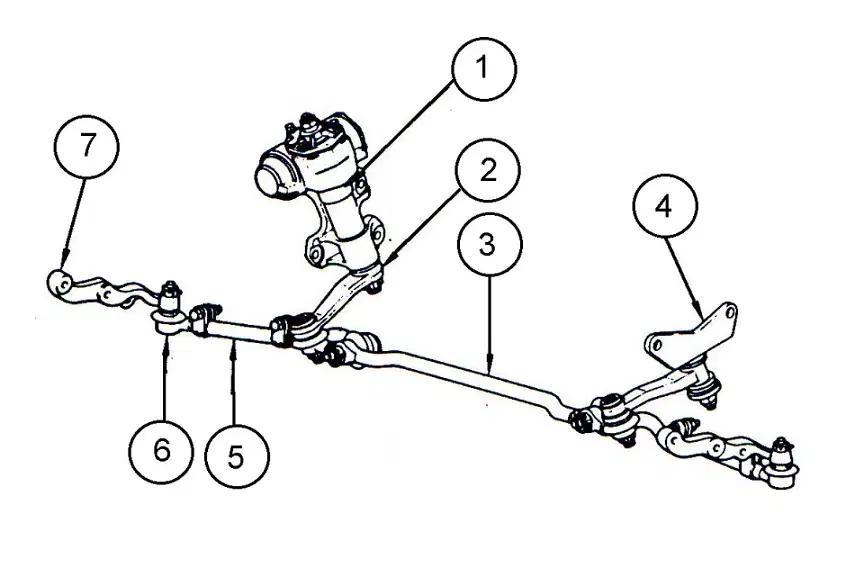

Gambar berikut adalah . . . .
a)

Tie rod

b)

Long tie rod

c)

Knuckle arm

d)

Pitman arm

e)

Gigi rack

15.
Gambar di bawah ini adalah sistem kemudi jenis apa ?
a)

Rack & Pinion

b)

Recirculating ball

c)

Cacing dan roll

d)

Worm & nut

e)

Electronic Power Steering

16.
Kemiringan roda bagian atas ke dalam atau ke luar terhadap garis vertikal jika dilihat dari depan kendaraan disebut
a)
Camber
b)
Caster
c)
Toe-in
d)
King Pin
e)
Toe-out
17.
Kemiringan sumbu kemudi (king pin) terhadap garis tengah roda vertikal jika dilihat dari samping kendaraan disebut
a)
Caster
b)
Camber
c)
Toe-in
d)
King Pin
e)
Toe-out
18.

Ciri – ciri Toe In adalah sebagai berikut, kecuali….

a)

Efek toe-in dapat mengimbangi sudut caster

b)

Roda bagian depan kendaraan saling mendekat. A <B.

c)

A merupakan ukuran sudut toe in dalam derajat

d)

Perbedaan A dan B merupakan ukuran toe in dalam mm

e)

Roda bagian A lebih masuk ke dalam dibandingkan roda bagian B

19.

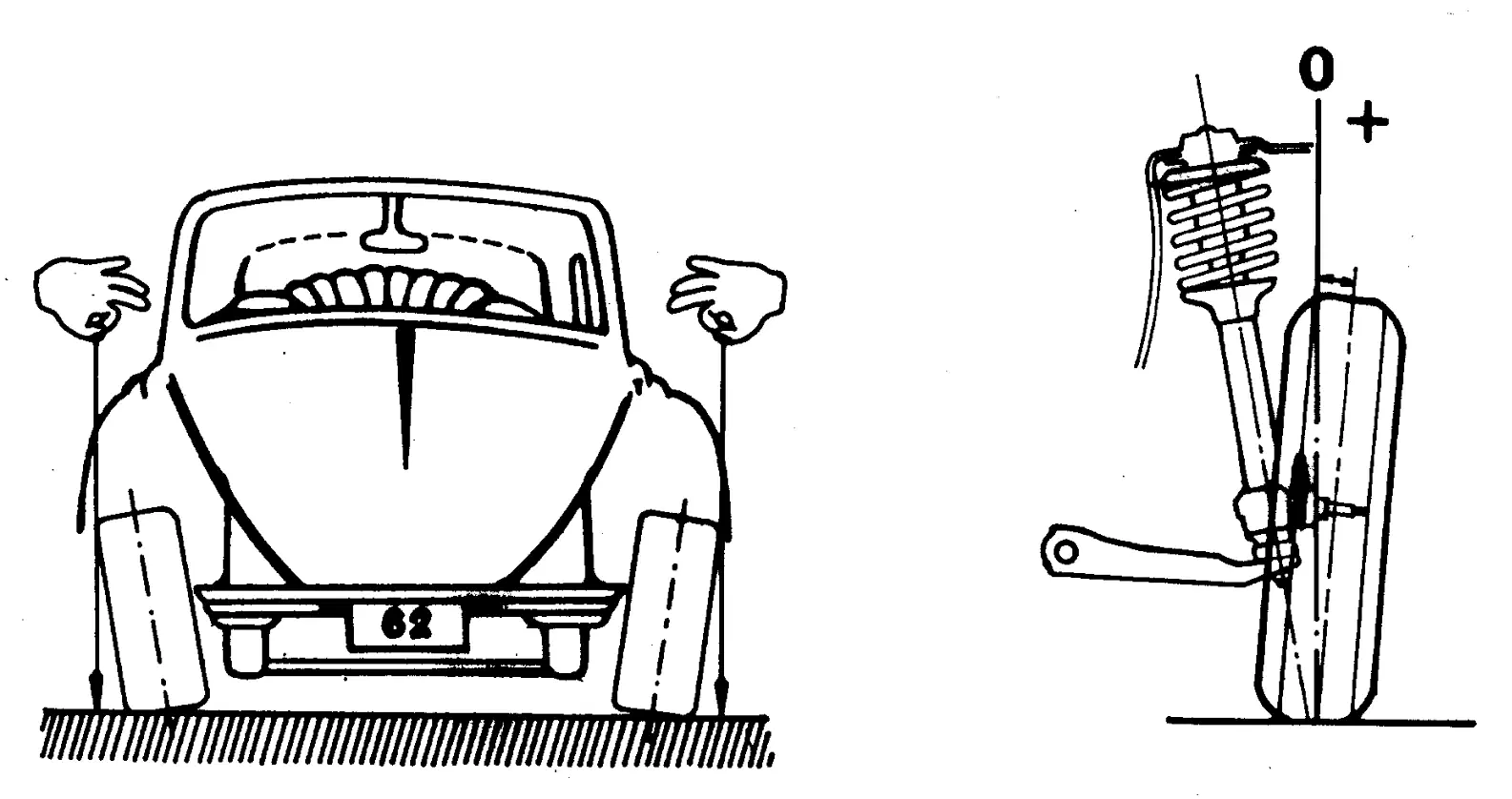

Dilihat dari kemiringan roda dari depan, gambar merupakan
a)

Camber positif

b)

Camber negatif

c)

Steering axis inclination

d)

Caster

e)

Toe angle

20.
Gambar berikut merupakan pemeriksaan sistem kemudi yang bertujuan untuk…
a)

Memeriksa roda gigi cacing dan mur bola terhadap keausan / kerusakan.

b)

Memeriksa bantalan luncur

c)

Memeriksa celah dorong sector shaft.

d)

Memeriksa bushing

e)

Memeriksa back lash
