TEORI KEJURUAN

Total questions: 40

Worksheet time: 2hrs 0mins

Name
Class
Date
1.

Perhatikan hasil pengukuran jangka sorong,  mikrometer  dan dial indikator di bawah ini !

a)

Jangka sorong 90,30 mm, mikrometer 5,35 mm, dial indikator 1,99 mm

b)

Jangka sorong 90,30 mm, mikrometer 7,15 mm, dial indikator 2,99 mm

c)

Jangka sorong 90,30 mm, mikrometer 7,65 mm, dial indikator 2,99 mm

d)

Jangka sorong 100,0 mm, mikrometer 7,65 mm, dial indikator 2,99 mm

e)

Jangka sorong 103,0 mm, mikrometer 7,65 mm, dial indikator 2,99 mm

2.
a)

1 dan 2

b)

3 dan 4

c)

3 dan 5

d)

4 dan 6

e)

5 dan 6

3.

Dibawah ini terdapat terdapat gambar alat ukur jangka sorong mempunyai ketelitian sampai dengan 5/100 mm, hasil pengukuran yang ditunjukan pada gambar tersebut adalah :

a)

82,35 mm

b)

82,35 cm

c)

823,5 mm

d)

8,35 mm

e)

80,35 mm

4.

Gambar di bawah adalah pemeriksaan sistem pendingin, apa alasan mekanik melakukan pemeriksaan ditunjukkan pada gambar tersebut?

a)

Pompa air dan seal bocor

b)

Radiator dan selang bocor

c)

Air radiator selalu berkurang dan terjadi over heating

d)

Over heating dan pompa air bocor

e)

Air radiator selalu berkurang dan slang bocor

5.

Gambar ini adalah cara memeriksa sistem pendingin, manakah jawaban yang paling tepat dalam melakukan pemeriksaan sistem pendinginan pada kendaraan?

a)

Katup termostat akan membuka pada suhu 50/60 °C

b)

Katup termostat akan membuka pada suhu 80/90 °C

c)

Katup termostat akan membuka pada suhu 95/100 °C

d)

Katup termostat akan membuka pada suhu 85/100°F

e)

Katup termostat akan membuka pada suhu 50/60°F

6.

Pada pemeriksaan sistem bahan bakar, apa alasan yang tepat seorang mekanik melakukan pekerjaan seperti gambar di bawah ini?

a)

Karena mesin boros

b)

Karena mesin banjir

c)

Karena mesin tidak ada tenaga

d)

Karena mesin tidak bisa akselerasi

e)

Karena mesin bahan bakarnya tidak mengalir

7.

Dalam sistem Electronik Fuel Injection (EFI) ada 3 susunan dalam sistem, komponen apa saja yang termasuk pada air induction system?

a)

Air cleaner, fuel tank, air valve, surge tank,/air chamber, intake manifold

b)

Air cleaner, throttle body, fuel filter, surge tank/air chamber, intake manifold

c)

Air cleaner, throttle body, air valve, oxigen sensor, intake manifold

d)

Air cleaner, throttle body, air valve, surge tank/air chamber, intake manifold

e)

Air cleaner, throttle body, air valve, surge tank/air chamber, vakum sensor

8.

Fungsi sistem stasioner yang terdapat pada karburator adalah untuk .....

a)

Mensuplai bahan bakar dan udara ketika pedal gas diinjak mendadak

b)

Mensuplai bahan bahan dan udara ketika katup throttle terbuka penuh

c)

Mensuplai bahan bahan dan udara ketika katup throttle tertutup

d)

Mensuplai bahan bahan dan udara ketika beban kendaraan bertambah

e)

Mensuplai bahan bahan dan udara ketika udara panas

9.

Dalam sistem bahan bakar electronik fuel injection (EFI) ada komponen sensor yang berfungsi untuk mendeteksi mesin, apa fungsi dari temperatur sensor?

a)

Mendeteksi suhu udara yang keluar dari knalpot

b)

Mendeteksi suhu udara yang keluar dari engine

c)

Mendeteksi suhu udara yang ada di airchamber/surgetank

d)

Mendeteksi suhu udara yang ada di intake manifold

e)

Mendeteksi suhu udara yang masuk di saringan udara

10.



Bagian pompa injeksi tunggal berikut yang berfungsi untuk memutarkan / menggeser flange pada plunger adalah ………………

a)

control rack

b)

control sleeve

c)

barel

d)

control pinion

e)

control groove

11.

Komponen pompa injeksi rotary yang

ditunjukkan  dengan huruf  D adalah ……

a)

fuel cut off solenoid

b)

plunger

c)

spill ring

d)

cam plate

e)

. roller

12.

Mobil  kijang  Super  dengan mesin 4 tak  4 silinder  F.O : 1 3 4 2 , ketika   mesin pada  posisi Top Kompresi silinder no.4 , maka  katup yang dapat disetel adalah ……………………..

a)

Sil 1= ex dan in,   sil 2= in,    sil 3= ex,   sil 4= tidak ada

b)

Sil 1= ex dan in,   sil 2= ex,   sil 3= ex,   sil 4= in

c)

Sil 1= ex dan in,   sil 2= in,    sil 3= ex,   sil 4= in dan ex

d)

Sil 1= in,               sil 2= ex,   sil 3= in,   sil 4= in dan ex

e)

Sil 1= tidak ada,   sil 2= ex,    sil 3= in,   sil 4= in dan ex

13.

Dalam pekerjaan TUNE-UP mesin bensin dan diesel ada pengukuran tekanan kompresi, apa penyebab tekanan rendah?

a)

Katup bocor

b)

Ruang bakar banyak karbon

c)

Piston banyak karbon

d)

Celah katub terlalu besar

e)

Pegas katup sudah lemah

14.

Untuk membersihkan dan meratakan permukaan klep dengan dudukannya perlu dilakukan

a)

Direamer

b)

Disetting

c)

Diskuur klep

d)

Diganti

e)

Dioversize

15.

Cara kerja pesawat kopling, jika pedal kopling ditekan maka urutan perpindahan tenaganya adalah

a)

Mesin (flywheel) - pivan pin - realease lever - clutch disc - clutch cover - pressure plate - spline - input shaft transmisi

b)

Mesin (flywheel) - clutch cover - pivot pin - realese lever - clutch disc - tidak tertekan - pressure plate - spline - sehingga putaran - input shaft tidak

c)

Mesin (flywheel) - pivon pin - clutch cover - realease lever - clutch disc - pressure plate kembali - spline - sehingga putaran input shaft transmisi tidak berputar

d)

Mesin (flywheel) - pivon pin - clutch cover - clutch disc - realease lever - pressure plate - spline - input shaft transmisi

e)

Mesin (flywheel) - clutch cover - pivot pin - realese lever - presure plate kembali - clutch disc tidak tertekan - spline - sehingga - putaran input shaft transmisi tidak berputar

16.



Gambar berikut menunjukkan pemeriksaan …….

a)

Keausan pelat kopling

b)

Ketebalan pelat kopling

c)

Keolengan pelat kopling

d)

Keausan pegas diafragma

e)

Keolengan pegas diafragma

17.

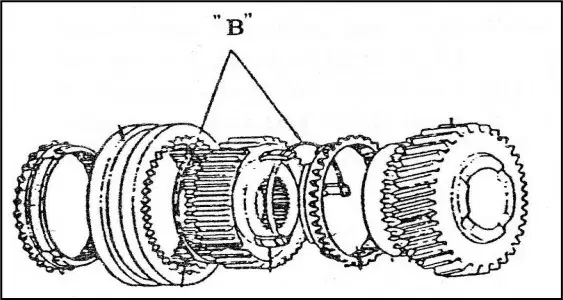

  Perhatikan tanda  “B”  pada  gambar berikut ini !

a)

Cincin sinkronmes ( synchronizer ring )

b)

   Penghubung kopling ( clutch hub )

c)

Gigi kecepatan ( speed gear )

d)

Pegas pengunci ( key spring )

e)

Cincin pengunci sinkronmes ( synchronizer ring key )

18.

Pada system planetary gear jika sun gear direm,  dan ring akan berputar :

a)

Searah dan dipercepat

b)

Searah dan diperlambat

c)

Searah tetapi sama

d)

Berlawanan arah dan dipercepat

e)

Berlawanan arah dan diperlambat

19.

Pekerjaan apakah yang dilakukan pada gambar dibawah ini

a)

Memeriksa out put sun gear

b)

Memeriksa round out sun gear

c)

Memeriksa backlash sun gear

d)

Memeriksa backlash side gear

e)

Memeriksa round out planetary gear

20.

Jenis roda gigi apakah gambar dibawah ini

a)

Hypoid gear

b)

Worm gear

c)

Non hypoid gear

d)

Helix gear

e)

Rack gear

21.

Pemeriksaan apakah yang diperlihatkan gambar dibawah ini :

a)

Mengukur ketebalan poros output transmisi

b)

Mengukur round out poros output transmisi

c)

Mengukur ketebalan flens output transmisi

d)

Mengukur celah ring syncromesh dengan roda gigi

e)

Mengukur keolengan poros output transmisi

22.

Diketahui kode pada ban sebagai berikut : 225 / 70 - R - 22.5 - 140 - 137 - J.

a)

Rasio ketebalan

b)

Kontruksi radial

c)

Lebar ban (inchi)

d)

Diameter rim (inchi)

e)

Indek muatan (roda ganda)

23.

Ban yang aus mempunyai banyak penyebab; salah satunya adalah keausan ban sebelah dalam dan sebelah luar ban, apa penyebabnya?

a)

Deformasi atau kelonggaran yang berlebihan pada bagian suspensi akan mempengaruhi front wheel aligment

b)

Bearing roda, ball joint, tie rod end, mengalami keausan yang berlebihan

c)

Toe-in yang terlalu besar

d)

Kesalahan tekanan ban

e)

Gaya pengereman

24.

Yang berfungsi sebagai unit menambah tenaga pada system rem hidraulis adalah …….

a)

Master Cylinder

b)

  Brake pedal

c)

Propotional Valve

d)

Wheel Cylider

e)

Booster Rem

25.

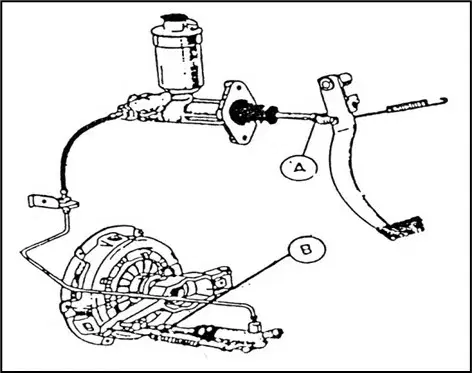

Perhatikan gambar di bawah  ini

a)

      A  adalah penyetel tinggi pedal kopling, B  adalah penyetel gerak bebas garpu

b)

A  adalah penyetel tinggi pedal kopling, B  adalah penyetel gerak bebas master kopling ( batang pendorong )

c)

    A  adalah gerak bebas master kopling

( batang pendorong ), B adalah gerak bebas garpu

d)

     A  adalah gerak bebas master kopling      ( batang pendorong ), B  adalah celah pedal kopling keseluruhan

e)

  A  adalah penyetel gerak bebas master dan garpu

26.

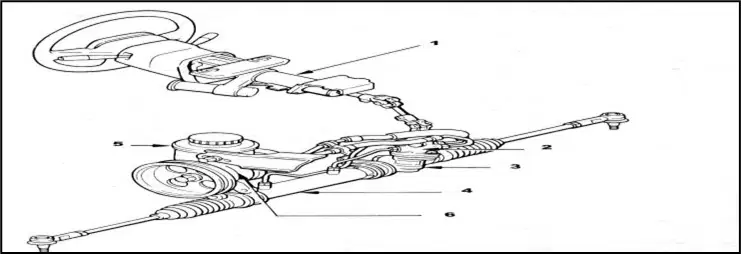

Nama komponen nomor   2    pada gambar sistem kemudi berikut ini adalah .........

a)

Vane pump

b)

Gear housing

c)

Control valve

d)

Reservoir tank

e)

Power cylinder

27.

Gigi kemudi jenis peluru bersirkulasi ( recirculating ball ) ditunjukkan oleh gambar

a)
b)
c)
d)
e)
28.

Berikut disajikan gambar shock absorber, bagaimana cara kerja?

a)

Ketika tabung ke atas maka katup bagian bawah terbuka

b)

Ketika tabung ke bawah maka katup bagian bawah terbuka

c)

Ketika tabung ke atas maka katup bagian bawah tertutup

d)

Ketika tabung ke bawah maka minyak akan masuk katup bagian bawah

e)

Ketika tabung ke atas maka minyak akan masuk katup bagian atas

29.

Apakah definisi dari toe – in :

a)

Selisih jarak antara roda bagian depan dengan roda bagian belakang sama jika dilihat dari atas kendaraan

b)

Selisih jarak antara roda bagian depan dengan roda bagian belakang saling menjauh jika dilihat dari atas kendaraan

c)

Selisih jarak antara roda bagian depan dengan roda bagian belakang saling sama - sama menjauh jika dilihat dari atas kendaraan

d)

Selisih jarak antara roda bagian depan dengan roda bagian belakang saling mendekat jika dilihat dari atas kendaraan

e)

Selisih jarak antara roda bagian depan dengan roda bagian belakang saling sama - sama mendekat jika dilihat dari atas kendaraan

30.

Gambar berikut ini menunjukkan pemeriksaan ….

a)

Tegangan baterai

b)

Besar arus baterai

c)

Spesifikasi baterai

d)

Kondisi pelat baterai

e)

Berat jenis air baterai

31.

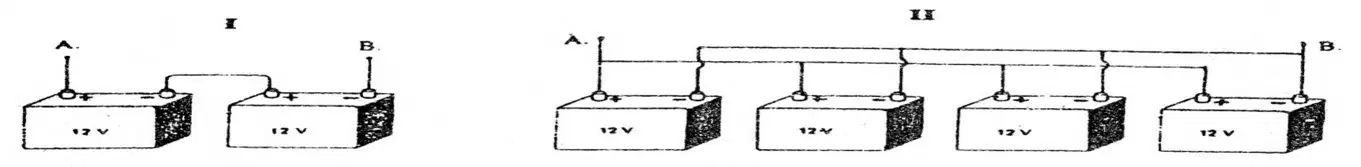

Perhatikan gambar rangkaian baterai di bawah ini !

Tegangan baterai di titik  A  -  B  pada gambar rangkaian   I  dan  II  adalah

a)

Rangkaian I 12 volt dan Rangkaian II 24 volt

b)

Rangkaian I 12 volt dan Rangkaian II 48 volt

c)

Rangkaian I 24 volt dan Rangkaian II 12 volt

d)

Rangkaian I 24 volt dan Rangkaian II 24 volt

e)

Rangkaian I 24 volt dan Rangkaian II 48 volt

32.

Tempat pengukuran arus lampu kota / lampu rem seperti gambar berikut ditunjukkan pada nomor :

a)

1

b)

2

c)

3

d)

4

e)

6

33.

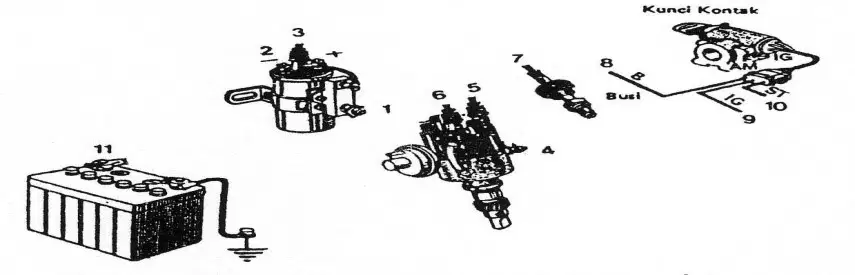

Perhatikan gambar sistem rangkaian pengapian baterai tidak lengkap di bawah ini !

       Urutan rangkaian yang benar pada gambar diatas sesuai aliran arus listrik adalah :

a)

11 – 8 – 9 – 1 – 2 – 4 – 6 – 3 – 5 – 7

b)

11 – 8 – 9 – 1 – 2 – 4 – 3 – 6 – 5 – 7

c)

11 – 8 – 9 – 1 – 4 – 2 – 6 – 3 – 5 – 7

d)

11 – 8 – 9 – 1 – 2 – 4 – 3 – 5 – 6 – 7

e)

11 – 8 – 9 – 2 – 1 – 4 – 3 – 6 – 5 - 7

34.

Jika sudut pengapian hasil pembacaan timing light lebih awal dari standart, apa yang akan dilakukan seorang mekanik untuk memperbaikinya?

a)

Dengan memperbesar celah platina

b)

Dengan memperkecil celah platina

c)

Dengan menggeser distributor searah putaran rotor

d)

Dengan menggeser distributor mengembalikan putaran rotor

e)

Dengan memperkecil celah udara di platina

35.

Percikan bunga api listrik dari busi di dalam di dalam ruang bakar terjadi pada saat apa ?

a)

Posisi piston sesudah mencapai TMA

b)

Posisi piston sebelum mencapai TMA

c)

Posisi piston tepat di TMA

d)

Pada langkah kompresi sebelum piston mencapai TMA

e)

Posisi piston sebelum mencapai TMA sampai sesudah mencapai TMA

36.

Apa yang dimaksud dengan perbandingan kompresi ?

a)

Perbandingan volume di atas piston  saat piston di TMB dengan saat piston di TMA

b)

Perbandingan antara ruang kecil dengan ruang terbesar

c)

Perbandingan antara volume silinder dengan volume ruang bakar

d)

Perbandingan antara campuran bahan bakar dan udara pada langkah kompresi.

e)

Perbandingan campuran Udara dan Bensin

37.

Ketika kunci kontak di start, motor starter tidak bisa berputar. Setelah dilakukan pemeriksaan dengan menghubungkan terminal C ke kutub positif baterai dan menghubungkan body motor stater ke kutub negatif baterai, ternyata motor starter bisa berputar, apa penyebabnya?

a)

Field coil terbakar

b)

Sikat motor stater aus

c)

kumparan pull in coil putus

d)

comutator sudah aus

e)

Pemegang sikat ada yang patah

38.

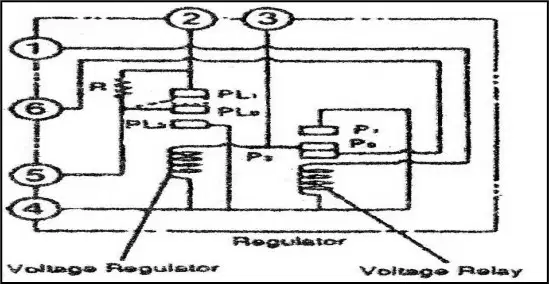

  Nomor  1, 2, 3, 4, 5,   dan  6  pada gambar rangkaian regulator alternator berikut ini adalah terminal  ……

a)

N,  L,  IG,  B,  F   dan   E

b)

N,  B,  IG,  E,  F   dan   L

c)

    N,  F,  B,  E,  IG   dan  L

d)

   N,  IG,  L,  E,  F   dan   B

e)

  N,  IG,  B,  E,  F   dan   L

39.

       Komponen sistem AC mobil yang berfungsi mengubah cairan freon tekanan rendah menjadi gas/uap tekanan rendah, adalah .....

a)

Receiver

b)

Evaporator

c)

Kondensor

d)

Kompresor

e)

Expansion valve

40.

Perhatian skema cara kerja sistem AC pada gambar di bawah ini. Siklus refrigerant yang terjadi antara kondensor dan evaporator adalah

a)

Bertekanan rendah, temperatur rendah, berbentuk gas

b)

Bertekanan tinggi, temperatur rendah, berbentuk cair

c)

Bertekanan tinggi, bertemperatur tinggi, berbentuk gas

d)

Bertekanan rendah, bertemperatur rendah, berbentuk cair

e)

Bertekanan tinggi, bertemperatur rendah berbentuk gas

Similar Resources on Wayground

GANGGUAN OPERASIONAL

35 questions

GANGGUAN OPERASIONAL

quiz

Worksheet

•

KG - Professional Dev...

TWK 10

37 questions

TWK 10

quiz

Worksheet

•

5th Grade - University

UAS MAPEL PILIHAN MPLB

40 questions

UAS MAPEL PILIHAN MPLB

quiz

Worksheet

•

9th - 12th Grade

TES PSIKOLOGI

40 questions

TES PSIKOLOGI

quiz

Worksheet

•

11th - 12th Grade

TRy OUT SKB PAI ONLINE

35 questions

TRy OUT SKB PAI ONLINE

quiz

Worksheet

•

1st Grade - Professio...

COMPUTER SYSTEM (SYSTEM BACK-UP) SET 2

40 questions

COMPUTER SYSTEM (SYSTEM BACK-UP) SET 2

quiz

Worksheet

•

1st Grade - Professio...

ULANGAN HARIAN 1 PKWU XII

40 questions

ULANGAN HARIAN 1 PKWU XII

quiz

Worksheet

•

12th Grade - University

UAS PENGELOLAAN BENGKEL SEPEDAMOTOR

40 questions

UAS PENGELOLAAN BENGKEL SEPEDAMOTOR

quiz

Worksheet

•

12th Grade
