Oznaczenia przewodów elektrycznych

Total questions: 19

Worksheet time: 10mins

Name
Class
Date
1.

Poularny kabel 3-żyłowy składa się z przewodów:

a)

fazowy, odgromowy, neutralny

b)

fazowy , neutralny, ochronny

c)

neutralny, ochronny, odgromowy

d)

ochronny, zerowy, fazowy

2.

Przewód fazowy znaczony jest kolorem:

a)

czarnym

b)

niebieskim

c)

żółto-zielonym

d)

zielono-białym

3.

Przewód fazowy oznacza się literą:

a)

N

b)

P

c)

O

d)

L

4.

Pkazany na rysunku to przewód:

a)

neutralny

b)

ochronny

c)

fazowy

d)

zerowy

5.

PE to oznaczenie przwodu:

a)

fazowego

b)

ochronnego

c)

neutralnego

d)

zerowego

6.

W obwodach prądu stałego przewód prądowy plusowy (+) oznaczany jest kolorem

a)

czarnym

b)

brązowym

c)

czerwonym

d)

szarym

7.

Izolacja kabla wykonana z poligwintu samogasnącego oznaczona jest symbolem:

a)

Lg

b)

Yb

c)

Yn

d)

Ps

8.

Mała litera n przy ozneczeniu przewodu oznacza:

a)

przewód z elementem nośnym

b)

przewód napowietrzny

c)

przewód naziemny stalowy

d)

przewód podziemny

nieuziemiony

9.

Najpopularniejsze materiały stosowane na żyły w przewodach elektrycznych to:

a)

stal i aluminium

b)

miedź i aluminium

c)

miedź i stal

d)

stal i cyna

10.

Żyły w pokazanym przewodzie to żyły

a)

wielodrutowe

b)

jednodrutowe

c)

plecione

d)

linkowe

11.

Przewód wielodrutowy giętki oznaczony jest symbolem

a)

Dg

b)

Wg

c)

Mg

d)

Lg

12.

Który symbol określa rodzaj żyły w przewodzie:

a)

Re

b)

Ft

c)

Zp

d)

Fp

13.

Przewód jednodrutowy oznaczany jest literą:

a)

J

b)

L

c)

D

d)

R

14.

Opisane kolejno przewody w przedstawionym kablu to:

a)

1- fazowy

2- neutralny

3- ochronny

b)

1-ochronny

2- fazowy

3- nautralny

c)

1- neutralny

2- fazowy

3- ochronny

d)

1- ochronny

2- neutralny

3- fazowy

15.

Izolacja przewodu wykonana z poligwintu ciepłoodpornego do pracy w temperaturach do 90 st. C ma oznaczenie

a)

V1

b)

V2

c)

V3

d)

V4

16.

Na zdjęci p[okazany jest przewód?

a)

jednofazowy

b)

dwufazowy

c)

trójfazowy

d)

czterofazowy

17.

Przewód wielodrutowy ochronny oznaczony jest na rysunku numerem:

a)

1

b)

2

c)

3

d)

4

18.

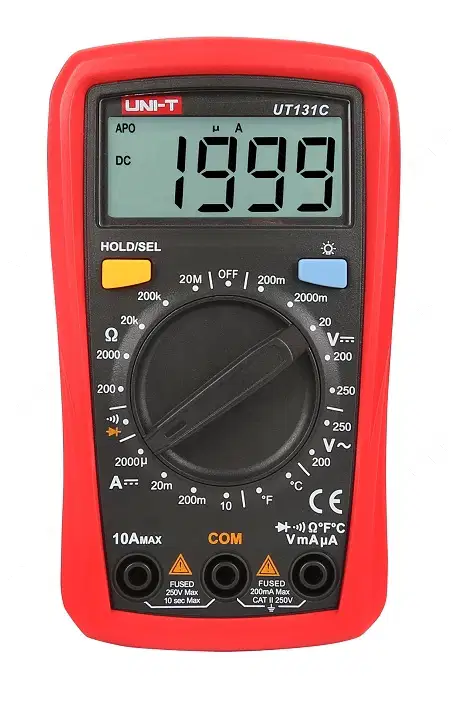

Pokazany na zdjęciu przyżąd pomiarowy nie zmierzy:

a)

natężenia prądu

b)

rezystancji

c)

napięcia prądu

d)

promieniowania UV

19.

Na wyświetlaczu miernika widać wskazania

przy pomiarze:

a)

napięcia prądu stałego

b)

natężenia prądu stałego

c)

napięcia prądu zmiennego

d)

natężenia prądu zmiennego
