Jika tegangan sebesar 20 V dan arus 2 mA mengalir pada rangkaian listrik, berapa nilai resistansinya?
100 Ohm
1 kOhm
10 kOhm
10 Ohm
Potensiometer, trimmer, rheostat termasuk dalam kelompok komponen
resistor tetap
akumulator tetap
resistor variabel
kapasitor
Di bawah ini, hukum yang berhubungan dengan rangkaian listrik adalah
Ohm
Kirchhoff
Newton
Phytagoras
Di bawah ini pernyataan yang SALAH untuk rangkaian seri adalah
rangkaiannya berderet
rangkaiannya bercabang
kalau diputus satu mati semua
kalau diputus satu yang lain tetap menyala
Nilai hambatan resistor ini adalah ....... Ohm
250
1500
2500
1520
Nilai hambatan resistor ini adalah ....... Ohm
472
4700
47K
4K7
Sebuah batere NiMh dengan kapasitas 4700 mAh, digunakan untuk menarik arus 2A. Berapa jam batere tersebut dapat digunakan?
3 jam
2,35 jam
3,25 jam
4,7 jam
Nilai hambatan resistor dengan gelang warna blue-gray-black-gold adalah ....... Ohm
680 ± 5%
68 ± 5%
6,8 K ± 5%
69 K ± 5%
Tuliskan NIM anda
Circuit breaker (CB) adalah:
komponen pengoreksi faktor daya
komponen penetral efek elektromagnet
komponen pemutus arus
komponen pengoreksi gelombang listrik
Jika di rumah anda terpasang MCB dengan kode C6, maka daya listrik yang tersedia adalah .........VA
450
1300
2200
3500
Setiap hari rumah Pak Andi menggunakan listrik untuk keperluan sbb: lampu 150 W selama 6 jam, setrika 300 W selama 2 jam, kulkas 70 W sepanjang hari, TV 120 W selama 2 jam, komputer 180 W selama 5 jam, dan lain-lain 200 W selama 4 jam. Jika tarif listrik PLN Rp 1.500,- per-kWh, berapa biaya listrik yang harus dibayar Pak Andi dalam 1 bulan (30 hari)?
Rp 220.100
Rp 230.400
Rp 254.000
Rp 221.400
Dari gambar rangkaian di samping, jika saklar 2 ditutup dan saklar 1 dibuka maka...
lampu 1,2,3 menyala, lampu 4,5 padam
lampu 1,2,3 padam, lampu 4,5 menyala
lampu 1,2,3,4,5 menyala
lampu 1,2,3,4,5 padam
Pernyataan yang salah tentang rangkaian di samping adalah:
baterai disusun paralel
lampu disusun seri
jika lampu 1 mati, maka lampu 2 ikut mati
jika baterai 2 diputus, maka baterai 1 dan 3 ikut putus
Simbol komponen resistor adalah .... dan ....
Di bawah ini adalah pernyataan yang benar untuk rangkaian paralel
dipakai dalam rangkaian listrik rumah tangga
rangkaiannya berderet
nilai resistansi total sama dengan penjumlahan masing-masing nilai resistansi
rangkaian pembagi arus

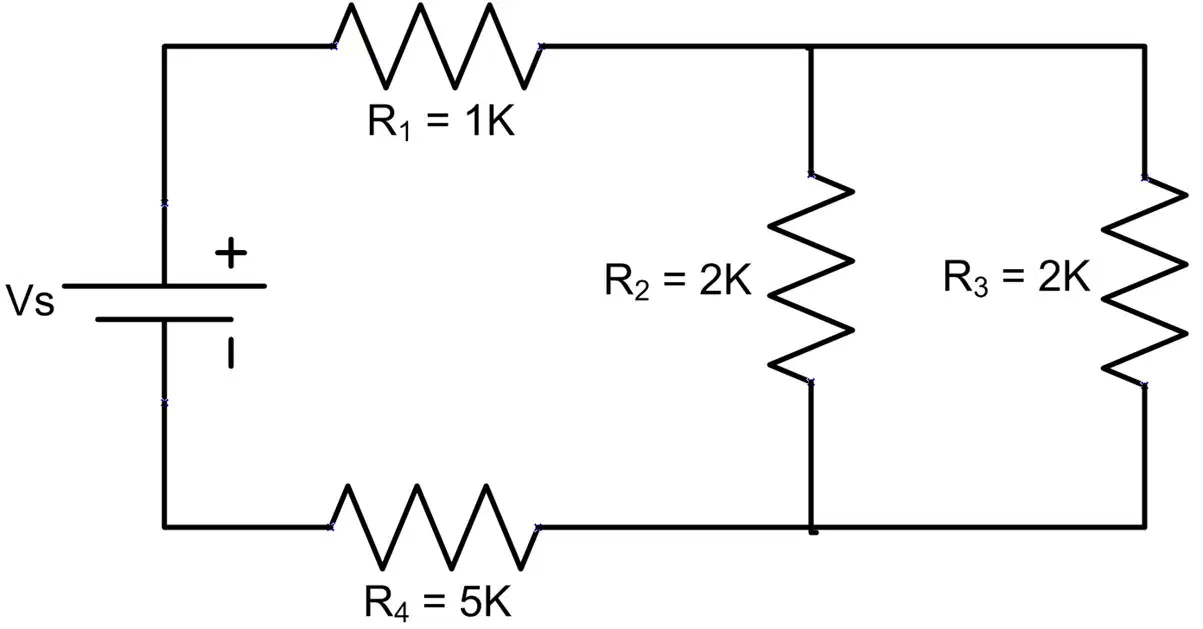

Nilai hambatan total rangkaian ini adalah ....... Ohm
10
5
7
8
Daya listrik pada rangkaian tersebut sebesar ....... W
0,5
5
2,5
2
Dua buah resistor masing-masing bernilai 3 ohm dan 6 ohm dipasang paralel. Berapa hambatan totalnya?
4 Ohm
6 Ohm
8 Ohm
2 Ohm
Sebuah rangkaian seri dengan V= 10 V terpasang dua buah resistor, R1 = 6 Ohm, R2= 9 Ohm. Berapa besar tegangan pada R1
4 V
5 V
8 V
6 V
Bila V = 12 Volt. Berapakah tegangan pada titik AB?
12 V
8 V
6 V
14 V
Berapakah besar arus yang mengalir pada R1 dan R2?
IR1 = 1 mA, IR2 = 1 mA
IR1 = 3 mA, IR2 = 1,5 mA
IR1 = 1 A, IR2 = 1 A
IR1 = 1,5 mA, IR2 = 1 mA
Besarnya tegangan pada R1 dan R2 adalah .....
VR1 = 12 V dan VR2 = 12 V
VR1 = 4 V dan VR2 = 8 V
VR1 = 8 V dan VR2 = 4 V
VR1 = 12 V dan VR2 = 4 V
Besarnya IR2 adalah.....
1 mA
0,5 mA
3 mA
1 A
Persamaan Hukum Kirchoff sesuai gambar tersebut adalah....
I1 + I2 = I3 + I4 + I5
I1 + I2 + I3 = I4 + I5
I1 + I4 = I2 + I3 + I5
I5 + I2 = I3 + I4 + I1
I3 + I5 = I1 + I2 + I4
