Ujian Sekolah Teori Kejuruan TKRO 1

Total questions: 45

Worksheet time: 50mins

Name
Class
Date
1.

Perhatikan pada Gambar getaran suspensi disamping adalah tipe getaran ...

a)

Pitching

b)

Rolling

c)

Bounching

d)

Headling

e)

Coaching

2.

Pada gambar disamping adalah menjelaskan suspensi model independent dengan tipe…

a)

Wishbone type using coil spring

b)

Wishbone type using torsion bar spring

c)

Macpherson type

d)

Swing type

e)

Coaching type

3.

Dibawah ini adalah sebagai penyerap arus listrik supaya tidak terjadi arus yang berlebihan pada system pengapian adalah …

a)

Baterai

b)

Breacker point

c)

Condenser

d)

Rotor

e)

Ignition Coil

4.

Yang bukan komponen motor starter dibawah ini adalah ...

a)

Brush holder

b)

Starter cluth

c)

Ring Gear

d)

Pinion gear

e)

Plunger

5.

Untuk merubah energy listrik menjadi energy mekanik (gerak putar) adalah fungsi dari …

a)

Yoke

b)

Pole Core

c)

Armature

d)

Field Coil

e)

Comutator

6.

Penyetelan mekanisme katup pada pengetopan yang kedua katup disetel adalah pada langkah …

a)

Isap

b)

Usaha

c)

Kompresi

d)

Buang

e)

Stroke

7.

Dibawah ini adalah sifat-sifar dari bensin kecuali …

a)

Mudah menguap

b)

Terbakar sendiri pada suhu 350oC

c)

Memiliki titik nyala rendah (-10o-15oC)

d)

Dapat melarutkan oli dan karet

e)

Sedikit meninggalkan karbon

8.

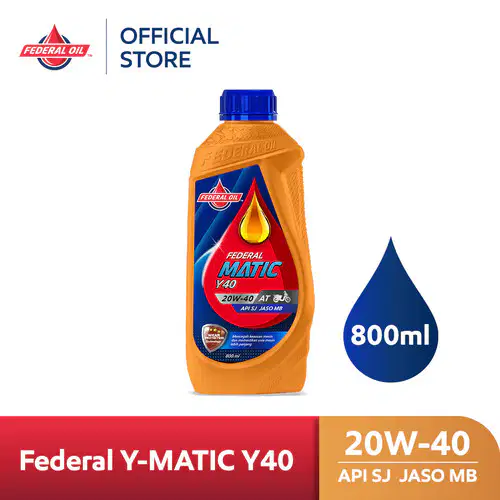

Pada botol oli mesin tertera SAE 20W-40, arti pada 20W adalah …

a)

Pada suhu -35oC kekentalan oli tersebut sama dengan oli SAE 20 yang didinginkan -20oC

b)

Pada suhu -20oC kekentalan oli tersebut sama dengan oli SAE 20 yang didinginkan -20oC

c)

Pada suhu -15oC kekentalan oli tersebut sama dengan oli SAE 20 yang didinginkan -20oC

d)

Pada suhu -25oC kekentalan oli tersebut sama dengan oli SAE 20 yang didinginkan -20oC

e)

Pada suhu -30oC kekentalan oli tersebut sama dengan oli SAE 20 yang didinginkan -20oC

9.

Kode oli mesin khusus Gasolin (mesin bensin) yang berkualitas tinggi

a)

SD

b)

SF

c)

SH

d)

SJ

e)

SN

10.

Perhatikan gambar di samping, adalah pengukuran kumparan ...

a)

kumparan primer positif dan negatif (Ohm)

b)

Kumparan primer negatif dan positif (Kilo Ohm)

c)

Kumparan primer negatif dan positif (Ohm)

d)

Kumparan sekunder (Kilo Ohm)

e)

Kumparan sekunder (Kilo Ohm)

11.

Sebagai penghubung dan pemutus arus listrik yang mengalir pada setiap komponen yang membutuhkan disebut …

a)

Switch Lamp

b)

Ignition coil

c)

Distributor

d)

Lamp

e)

Socket

12.

komponen pada sistem pendinginan pada no 9 adalah nama komponen

a)

Reservoir Tank

b)

Radiator

c)

Water Jacket

d)

Thermostat

e)

Cooling Pan

13.

ntuk mensirkulasikan (memompakan) air pendingin mesin dari radiator ke mesin adalah fungsin dari ...

a)

Radiator

b)

Cooling fan

c)

Thermostat

d)

Water Pump

e)

Reservoir Tank

14.

Gambar dibawah ini adalah langkah kerja untuk pengetopan dengan tujuan melakukan penyetelan pada ...

a)

Penyetelan breacker point

b)

Penyetelan spark plug

c)

Penyetelan condenser

d)

Penyetelan valve

e)

Penyetelan ignition coil

15.

Pada gambar dibawah ini komponen dengan nomor 6, 5, 7, dan 3 adalah …

a)

Release bearing, release fork, clutch disc, diafhragm spring

b)

Release fork, release bearing, clutch disc, diafhragm spring

c)

Release fork, release bearing, diafhragm spring, clutch disc

d)

Release fork, clutch disc, release bearing, diafhragm spring

e)

Diafhragm spring, release bearing, release fork, clutch disc

16.

Pemeriksaan pada gerak bebas komponen pada sistem rem, jarak gerak bebasnya standarnya adalah ...

a)

3-6 mm

b)

13-16 mm

c)

23-26 mm

d)

33-36 mm

e)

30-60 mm

17.

komponen dibawah ini yang bukan termasuk sensor yang paling tepat adalah  ...

a)

Rpm sensor, Oksigen sensor

b)

Knock sensor, Water temperatur sensor

c)

Throthle Position sensor , Oil Control Valve

d)

Intake Air Temperature, Camshaft Position Sensor

e)

Engine Coolant Temperature. Knock Sensor

18.

Gambar dibawah ini adalah perakitan pada lampu kepala (lampu Beam) dan ...

a)

Lampu Jarak dan lampu dekat

b)

lampu dekat dan lampu jauh

c)

lampu tanda belok dan lampu dekat

d)

Klakson dan lampu jarak

e)

lampu tanda belok dan lampu jarak

19.

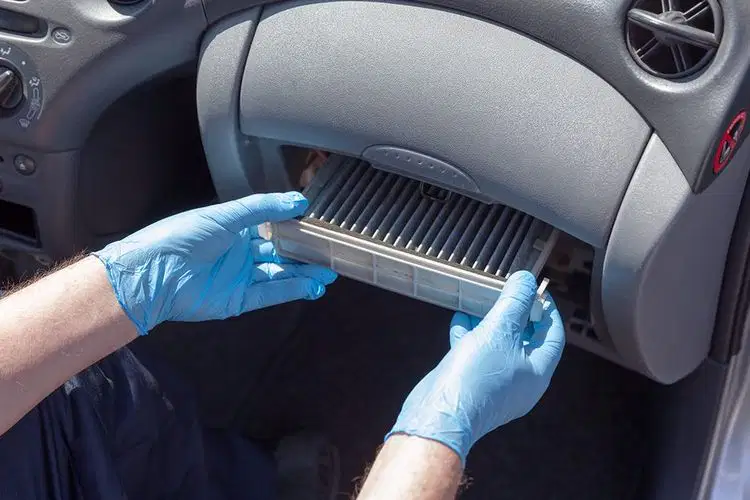

Buka penutup filter, kemudian dorong ke atas sampai filter keluar dari dudukannya dan tarik filter tersebut kemudian bersihkan kalau terjadi kerusakan maka perbaiki dan bila rusaknya parah harus diganti merupakan cara mengatasi:

a)

Kipas tidak dapat berputar

b)

Udara yang kita rasakan terasa kotor.

c)

Suhu udara tidak dingin

d)

Udara sejuk

e)

Kulit terasa cepat kering

20.

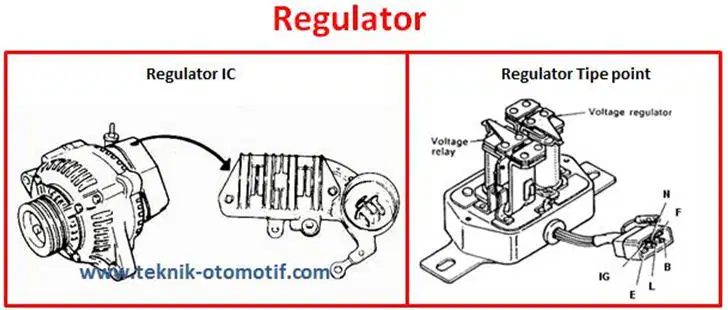

Untuk mengukur relay pada regulator antara terminal IG dan F pada posisi bebas  adalah ...

a)

Kira-kira 11 Ω

b)

Kira-kira 100 Ω

c)

tak terhingga

d)

0 Ω

e)

Kira-kira 23 Ω

21.

Skema gambar disamping adalah engine EFI tife

a)

L-EFI

b)

K-EFI

c)

D-EFI

d)

E-EFI

e)

J-EFI

22.

Untuk memisahkan material-material dengan cairan adalah fungsi dari ...

a)

Condenser

b)

Compressor

c)

Drier

d)

Expansion Valve

e)

Evaporator

23.

Komponen pada gambar dibawah yang ditunjukan no 2-4-3 adalah …

a)

Rocker arm, valve, valve lifter

b)

Shaft, Rocker arm, valve lifter

c)

Rocker arm, valve lifter, valve

d)

Shaft, Rocker arm, valve

e)

Valve, valve lifter, rocker arm

24.

Sudut dwell standar pada kendaraan made in japan khusus Toyota Kijang 4K adalah ...

a)

50±20

b)

50±40

c)

50±60

d)

50±70

e)

50±90

25.

Untuk mengatur arah kendaraan dengan cara membelokan roda depan adalah fungsi dari...

a)

Sistem bahan bakar

b)

Sistem suspensi

c)

Sistem kemudi

d)

Sistem Starter

e)

Sistem Rem

26.

Pada gambar dibawah ini dengan keterangan K dan L adalah …

a)

Piston dan Coonecting rod

b)

Coonecting rod dan crankshaft

c)

Camshaft dan crankshaft

d)

Piston dan crankshaft

e)

Coonecting rod dan valve

27.

Memutarkan rotor searah dengan jarum jam sesuai pada tanda panah adalah untuk memeriksa

a)

Kondisi Goovernor advencer

b)

Kondisi Rotor

c)

Kondisi breacker point

d)

Kondisi condenser

e)

Kondisi vacuum advancer

28.

Untuk menghubungkan dan melepaskan tenaga dari mesin ke transmisi melalui tekanan selama terjadinya perkaitan roda gigi adalah fungsi dari …

a)

Engine

b)

Transmisi

c)

Cluth

d)

Differntial

e)

Break

29.

Dibawah ini adalah komponen SUSPENSI  kecuali...

a)

Upper ball Joint

b)

Struth bar

c)

Differential arm

d)

Coil Spring

e)

Steering Knucle

30.

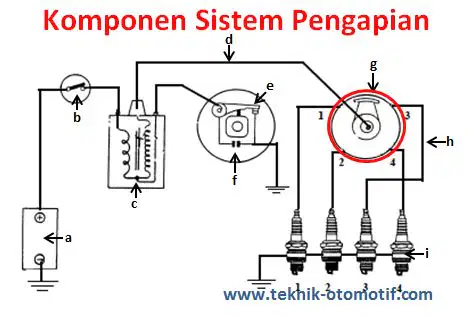

Yang termasuk komponen sistem pengapian yang paling tepat  ialah ...

a)

Baterai, Ignition Coil, Motor starter, Alternator, Regulator

b)

Baterai, Ignition swicth, Ignition Coil, Distributor, Sprak plug, High Tensioner Core

c)

Breaker point, Condenser, Fuse, Rotor, Swicth magnetik

d)

Braeker point, Baterai, Ignition swicth, Motor starter

e)

Baterai, Alternator, Distributor, High tensioner core, Ignition Coil

31.

Perhatikan gambar disamping merupakan tife mesin ...

a)

SOHC

b)

DOHC

c)

OHV

d)

SOHV

e)

DOHV

32.

Untuk mengetahui kerusakan tanpa menggunakan scanner pada engine fuel injection (EFI) dengan cara menghubungkan terminal …

a)

E1 dengan TE1

b)

E1 dengan TE2

c)

E2 dengan TE2

d)

E1 dengan TE2

e)

E1 dengan E2

33.

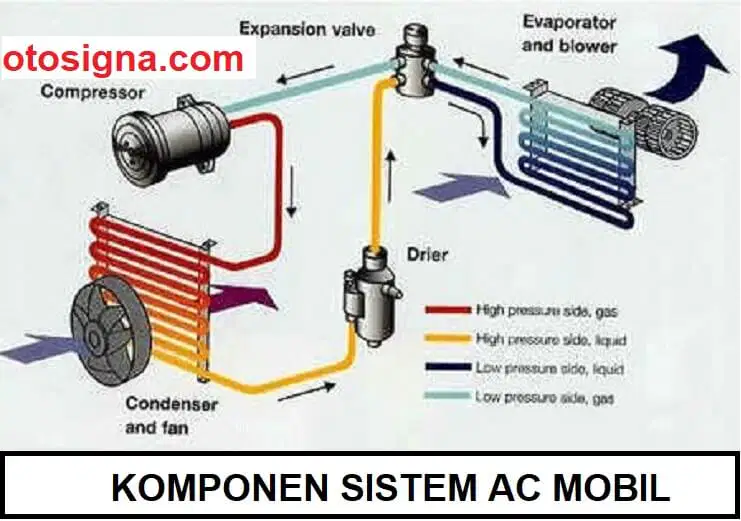

Komponen-komponen yang ada pada sistem AC adalah...

a)

Evaporator, compressor, condenser dan dryer

b)

Evaporator, compresor, radiator dan dryer

c)

Evaporator, compresor, radiator dan expantion valve

d)

Evaporator, compresor, distributor dan dryer

e)

Evaporator, compresor, carburator dan dryer

34.

Pada gambar dibawah ini yang diberi tanda panah adalah valve-valve yang wajib disetel yakni pada pengetopan ...

a)

Top 1

b)

Top 2

c)

Top 3

d)

Top 4

e)

Top score

35.

Perhatikann gambar disamping adalah komponen pada sistem ...

a)

Sistem pengapian

b)

Sistem starter

c)

Sistem pengisian

d)

Sistem bahan bakar

e)

Sistem penerangan

36.

Untuk mengubah energi kinetik menjadi energi panas adalah fungsi dari ....

a)

Break

b)

Cluth

c)

Transmisi

d)

Differential

e)

Steering

37.

Untuk memberikan kelancaran berkendara dengan memberi bantalan roda shock absorber dan getaran serta mencegah berpindah ke bodi atau frame adalah kegunaa dari sistem ...

a)

Chasis

b)

Suspention

c)

Steering

d)

Break

e)

Transmisi

38.

Pada fuse terdapat masing-masing kapasitas dengan dibedakan warna, untuk kapasitas fuse 7,5 Ampere adalah ...

a)

Coklat

b)

Hijau

c)

Merah

d)

Kuning

e)

Putih

39.

Pada oli mesin khusus mesin diesel yang berkulaitas tinggi adalah …

a)

CD

b)

CE

c)

CF

d)

CF-4

e)

CD

40.

Untuk mengukur berat jenis air baterai seperti gambar disamping adalah …

a)

Radiator tester

b)

Multitester

c)

Hydrometer

d)

Dial test indicator

e)

Rpm Meter

41.

Jelaskan prinsip kerja empat langkah?

(a)

42.

Secara umum, ada tiga jenis suspensi pada mobil, sebutkan salah satunya dan jelaskan?

(a)

43.

Jelaskan apa yang anda ketahui mengenai Aktuator...!

(a)

44.

Jelaskan cara kerja AC mobil khusus compressor?

(a)

45.

Coba sebutkan standar tekanan ban depan pada mobil Daihatsu Ayla ...

(a)
