WorksheetsLatihan US 21
Total questions: 16
Worksheet time: 8mins
Name
Class
Date
1.

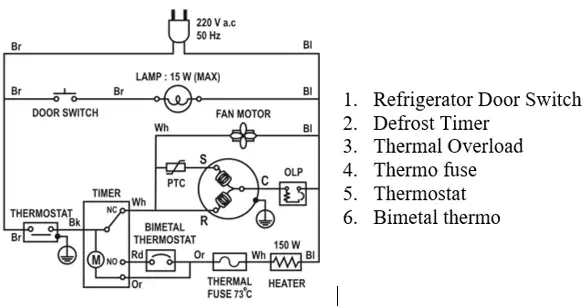

Dari gambar berikut ini, komponen yang mengontrol kerja Defrost Heater adalah ....
a)
1 dan 2
b)
1,2,3
c)
2,4
d)
2,4,5,6
e)
1,2,4,5,6
2.
Komponen-komponen pada panel distribusi tenaga listrik tegangan rendah yang merupakan pemutus utama ditunjukkan dengan angka ….
a)
1 dan 2
b)
1 dan 4
c)
3 dan 4
d)
2 saja
e)
3 saja
3.
Perhatikan gambar berikut. Jika terjadi masalah pada rangkaian, PTC putus maka sistem kerja rangkaian ....
a)
Defrost heater tidak dapat bekerja
b)
Lampu tidak akan bekerja tidak dapat bekerja
c)
Motor kompresor tidak dapat bekerja
d)
Evaporator Fan Motor tidak dapat bekerja
e)
Lampu tidak dapat bekerja saat proses pendinginan
4.
Pernyataan yang benar tetang mekanisme kerja termostat pada sistem refrigerasi adalah ...
a)
Saat suhu di sekitar sensor naik maka akan menurunkan tekanan fluida di dalammya dan menyebabkan bellow mengembang, sehingga kontak listrik membuka.
b)
Saat suhu di sekitar bulb turun maka akan menurunkan tekanan fluida di dalammya dan menyebabkan bellow menyusut, sehingga kontak listrik membuka.
c)
Ketika suhu di sekitar sensor naik maka akan menurunkan tekanan refrigeran di dalammya dan menyebabkan bellow menyusut, sehingga kontak listrik membuka.
d)
Ketika suhu di sekitar bulb turun maka akan menurunkan tekanan refrigeran di dalammya dan menyebabkan bellow menyusun, sehingga kontak listrik menutup.
e)
Ketika suhu di sekitar bulb naik maka akan menurunkan tekanan refrigeran di dalammya dan menyebabkan bellow mengembang, sehingga kontak listrik membuka.
5.
Pada saat terjadi tekanan pada sistem terlalu tinggi sehingga kontak HP membuka maka kerja rangkaian pada gambar di bawah ini adalah ....
a)
K1, K2, K3 berhenti bekerja. Semua lampu menyala
b)
K1, K2, K3 berhenti bekerja. Semua lampu mati
c)
K1 dan K2 tetap bekerja K3 berhenti bekerja. Lampu Trip menyala
d)
K3 berhenti bekerja, K1 dan K2 tetap bekerja. Lampu Trip menyala
e)
K1, K2, K3 tetap bekerja bekerja. Lampu Trip menyala
6.
Perhatikan rangkaian berikut ini! Bila terjadi gangguan dengan indikator K1 kerja, K2 kerja, K3 tidak kerja maka kemungkinan terjadi kerusakan pada ....
a)
Kontak 1 – 4 dan 8 – 5 pada delay timer
b)
Kontak 1 – 3 atau 8 – 6 defrost timer
c)
Kontak 1 – 4 dan 1 – 3 defrost timer
d)
Kontak 95 - 96 pada TOL
e)
Kontak termostat terbuka
7.
Perhatikan gambar di bawah ini! Jika setting timer T = 10 sec, DT on pada 15 sec dan DT off = 15 min maka operasi rangkaian kontrol pada gambar di bawah ini adalah ....
a)
K2 bekerja selama 10 detik, 15 detik kemudian K1 bekerja. K2 dan K1 berhenti bekerja K3 bekerja selama 8 detik. K2 dan K3 bekerja bergantian
b)
K2 bekerja selama 8 detik, 15 detik kemudian K1 bekerja. K2 dan K1 berhenti bekerja K3 bekerja selama 10 detik. K2 dan K3 bekerja bergantian
c)
K2 bekerja, 10 detik kemudian K1 bekerja. K2 bekerja selama 15 detik, kemudian K2 dan K1 berhenti bekerja K3 bekerja selama 15 menit. K2 dan K3 bekerja bergantian
d)
K2 bekerja, 10 detik kemudian K1 bekerja. K2 bekerja selama 15 menit, kemudian K2 dan K1 berhenti bekerja K3 bekerja selama 15 detik. K2 dan K3 bekerja bergantian
e)
K2 bekerja, 6 detik kemudian K1 bekerja. K2 bekerja selama 15 detik, kemudian K2 dan K1 berhenti bekerja K3 bekerja selama 10 detik. K2 dan K3 bekerja bergantian
8.

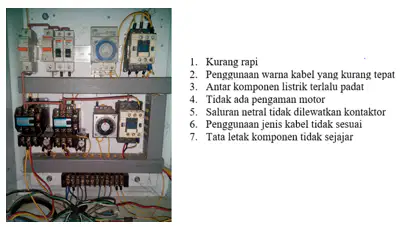

Pada gambar panel kontrol di bawah ini ada beberapa kekurangan yang seharusnya diperhatikan diantaranya....
a)
1,2,3
b)
1,2,4
c)
1,2,5
d)
2,3,5
e)
4,5,6,7
9.
Berikut adalah gambar diagram kontrol loop. Dalam sistem kulkas komponen yang sesuai dengan komponen-komponen kontrol loop adalah....
a)
Controller = bulb, Controlled Device = Motor Kompresor, Proses Plant= Kompresor, Sensing Element = Thermostat, Set point = suhu udara set point, Controlled Variable = Suhu udara
b)
Controller = thermostat, Controlled Device = Kompresor, Proses Plant= Motor Kompresor, Sensing Element = Bulb, Set point = suhu udara set point, Controlled Variable = Suhu udara
c)
Controller = thermostat, Controlled Device = Kompresor, Proses Plant= Kompresor, Sensing Element = Bulb, Set point = Suhu udara, Controlled Variable = suhu udara set point
d)
Controller = thermostat, Controlled Device = Motor Kompresor, Proses Plant= Kompresor, Sensing Element = Bulb, Set point = suhu udara set point, Controlled Variable = Suhu udara
e)
Controller = thermostat, Controlled Device = Motor Kompresor, Proses Plant= Kompresor, Sensing Element = Bulb, Set point = Suhu udara, Controlled Variable = suhu udara set point
10.
Perhatikan gambar di bawah ini!
a)
Split fase
b)
Motor kompresor pada gambar rangkaian di atas merupakan penerapan jenis motor ....
c)
Permanent split capasitor
d)
Split capasitor
e)
Capasitor permanent
11.
Pemasangan rangkaian yang benar pada gambar di bawah ini adalah ...
a)
1 – S, 2 – C, 3 – R
b)
1 – S, 2 – R, 3 – C
c)
1 – C, 2 – S, 3 – R
d)
1 – C, 2 – R, 3 – C
e)
1 – R, 2 – C, 3 – S
12.
Perhatikan gambar berikut ini. Agar motor listrik 3 fasa dapat berbalik arah putaran maka hubungan terminal pada K1 dan K2 yang benar adalah ....
a)
a – d, b – f, c – e
b)
a – d, b – e, c – f
c)
b - e, c – f, a - d
d)
c - f, b – e, a - d
e)
d – a, b – e, c -f
13.
Agar rangkaian pada gambar berikut ini dapat mengoperasikan dua buah motor secara berurutan, maka komponen kontak pada A, B, C dan D yang benar adalah ....
a)
K1, K1, K1, K2
b)
K1, K1, K2, K2
c)
K1, K1, K1, K2
d)
K2, K2, K1, K2
e)
K2, K1, K1, K2
14.
Seorang teknisi mendesain rangkaian kontrol untuk mengoperasikan motor secara bergantian seperti pada gambar berikut ini. Setelah dicoba ternyata rangkaian tidak dapat bekerja sesuai rencana. Kesalahan pada rangkaian tersebut adalah ....
a)
Komponen A, B, C diganti kontak NC
b)
Komponen A diganti kontak NC dan B tetap
c)
Komponen A dan B diganti kontak NC
d)
Komponen A tetap dan B diganti kontak NC
e)
Komponen A dan B tetap, Cdiganti kontak NC
15.
Pada gambar berikut ini yang termasuk komponen output pada sistem PLC adalah ....
a)
1,2,3,4,5,6,7,8
b)
1,3,6,7
c)
1,2,6,7
d)
2,3,4,5,
e)
3,4,5,8
16.
Kode mnemonic dari gambar diagram ladder berikut ini adalah ....
a)
1
b)
2
c)
3
d)
4
e)
5
100 %
