WorksheetsPAT PKKR 12 TKR
Total questions: 50
Worksheet time: 25mins
Name
Class
Date
1.
Untuk menghasilkan percikan bunga api pada busi yang kuat dan tepat untuk memulai pembakaran campuran udara-bahan bakar di ruang bakar adalah fungsi dari …
a)
Sistem pengisian
b)
Sistem AC
c)
Sistem pengapian
d)
Sistem pelumasan
e)
Sistem Busi
2.
Komponen berikut yang bukan merupakan komponen dari sistem pengapian konvensional adalah …
a)
Baterai
b)
Bahan bakar
c)
Distributor
d)
Koil
e)
Busi
3.
Ketika mesin tidak bisa hidup karena tidak ada percikan api di busi maka kemungkinan penyebabnya adalah …
a)
Sambungan primer tidak kuat
b)
Vacuum advancer rusak
c)
Saat pengapian terlalu maju
d)
Saat pengapian terlalu mundur
e)
Busi mati atau deposit berlebihan
4.
Komponen berikut yang bukan merupakan bagian dari sistem pengapian adalah…
a)
Busi
b)
Koil
c)
Inverter current
d)
Distributor
e)
Kunci Kontak
5.
Terjadi ledakan knelpot saat pedal gas dilepas diakibatkan oleh …
a)
Kerja rotor salah
b)
Kerja vacuum advancer kurang sempurna
c)
Kerja busi melemah
d)
Koil panas
e)
Mesin over heat
6.
Mesin sulit dihidupakn dan busi basah biasanya diakibatkan oleh …
a)
Tutup distributor kotor
b)
Celah platina
c)
Konektor kabel
d)
Busi mati
e)
Saat pengapian tidak tepat
7.
Berikut ini yang bukan merupakan langkah perbaikan sistem pengapian adalah…
a)
Pemeriksaan poros kemudi
b)
Pemeriksaan baterai
c)
Pemeriksaan fuse
d)
Pemeriksaan kontak
e)
Pemeriksaan koil pengapian
8.
Alat yang digunakan untuk mengukur sudut dwell adalah …
a)
Tacho meter
b)
Multi meter
c)
Dwell tester
d)
Feeler gauge
e)
Compression tester
9.
Ukuran celah platina standar adalah …
a)
0,25 mm
b)
0,35 mm
c)
0,40 mm
d)
0,45 mm
e)
0,50 mm
10.
Untuk memperbesar ukuran sudut dwell dilakukan dengan …
a)
Memperkecil celah platina
b)
Memperbesar celah platina
c)
Menaikkan vacuum advancer
d)
Mengganti platina
e)
Menggerakkan distributor
11.
Langkah awal saat memasang distributor adalah …
a)
Mengisi oli mesin
b)
Membuka baut kepala silinder
c)
Membersihkan body mesin
d)
Memasang busi baru
e)
Memposisikan silinder 1 top TMA
12.
Pada saat pemasangan kabel busi, urutan FO yang tepat adalah
a)
1-2-3-4
b)
1-3-2-4
c)
1-4-3-2
d)
4-3-2-1
e)
1-3-4-2
13.
komponen pengapian yang berfungsi memercikkan bunga api pada ruang bakar adalah
a)
busi
b)
platina
c)
koil
d)
distributor
e)
aki/baterai
14.
komponen pengapian yang berfungsi Membagi dan menyalurkan arus tegangan tinggi ke setiap busi sesuai dengan urutan pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
15.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus primer agar terjadi induksi tegangan tinggi pada sirkuit sekunder sistem pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
16.
Komponen Pengapian yang berfungsi Mentransformasikan tegangan baterai menjadi tegangan tinggi( 5000 – 25.000 Volt ) disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
17.
Komponen Pengapian yang berfungsi Sebagai penyedia atau sumber arus listrik disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
18.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus listrik dari baterai ke sirkuit primer disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Kunci Kontak
19.

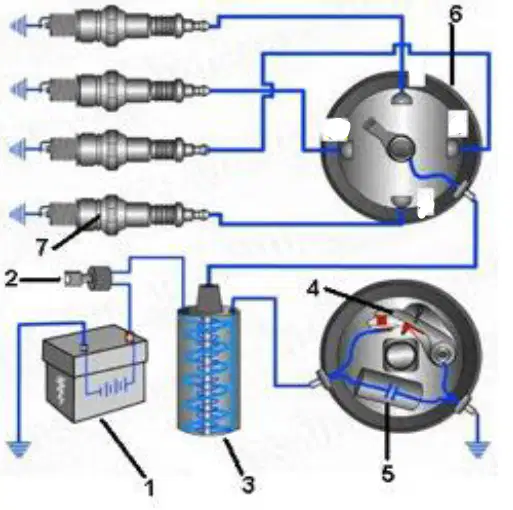

Komponen nomer 1 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
20.
Komponen nomer 2 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
21.
Komponen nomer 3 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
22.
Komponen nomer 4 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
23.
Komponen nomer 5 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
24.
Komponen nomer 6 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
25.
Komponen nomer 7 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
26.
Pada sistem penyejuk udara komponen yang berfungsi untuk merubah gas dalam tekanan dan suhu rendah menjadi gas dalam suhu dan tekanan yang tinggi adalah …
a)
Evaporator
b)
Kondensor
c)
Kompresor
d)
Receiver dryer
e)
Blower
27.
Urutan siklus refrigerasi yang benar adalah …
a)
Compresor – evaporator – Dryer – Condensor – Expansion valve
b)
Compresor – condenser – Dryer – Evaporator – Expansion valve
c)
Compresor – condenser – Dryer – Expansion valve – evaporator
d)
Compresor – Dryer – condenser – expansion valve – evaporator
e)
Compresor – expansion valve – dryer – evaporator – condenser
28.
Sistem AC berguna mengontrol kelembaban udara dalam mobil, komponen AC yang berfungsi merubah gas menjadi cairan refrigeran adalah....
a)
Expansion valve
b)
Compresor
c)
Evaporator
d)
Condensor
e)
Dryer
29.
Komponen pada system AC yang berfungsi untuk menampung refrigerant cair untuk sementara, yang untuk selanjutnya mengalirkan ke evaporator melalui expansion valve, sesuai dengan beban pendinginan yang dibutuhkan adalah …
a)
Evaporator
b)
Expansion valve
c)
Receiver/dryer
d)
Compresor
e)
Condensor
30.
Komponen pada system AC yang berfungsi memutus dan menghubungkan putaran kompresor dengan putaran mesin adalah …
a)
Kompresor
b)
Kondensor
c)
Katup ekspansi
d)
Manometer
e)
Kopling magnet
31.
Untuk mencegah mesin mati saat system AC dinyalakan pada kendaraan maka dilengkapi dengan …
a)
Thermostat
b)
Idle up
c)
Pompa akselerasi
d)
Choke
e)
Putaran stasioner
32.

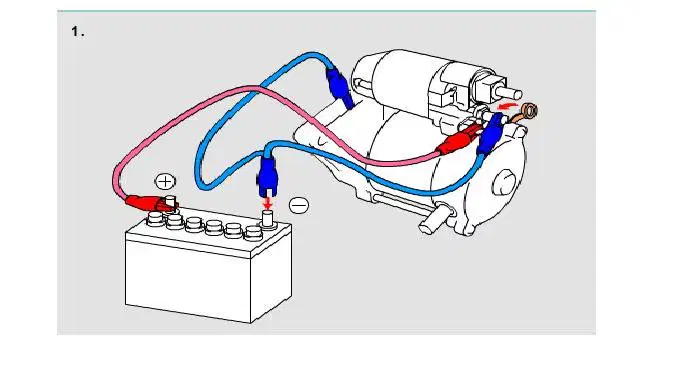

Gambar dibawah ini menjukkan cara pemeriksaan....
a)
Kembalinya pinion
b)
Dengan beban
c)
Hold in coil
d)
Tanpa beban
e)
Pull in coil
33.
Pada waktu sistim pengisian berjalan ternyata lampu indicator pengisian hidup, ini berarti:
a)
Alternator bekerja dengan baik
b)
Alternator tidak bekerja
c)
Alternator belum terpasang
d)
Alternator bekerja dan pengisian sangat kuat
e)
Alternator bekerja dan pengisian sangat lemah
34.
Pada waktu sistim pengisian berjalan semestinya ketika engine hidup lampu indikator pengisian yang berada dalam dashboard akan:
a)
Akan berkedip-kedip
b)
Akan hidup
c)
Kadang hidup kadang mati
d)
Mesin bekerja dan lampu langsung mati
e)
Menyala terus
35.
Dibawah ini ciri – ciri baterai yang masih baik, kecuali…
a)
Air elektrolit diatas tanda lower tiap cellnya
b)
Perbedaan tegangan tiap cellnya lebih dari 1 Volt.
c)
Body tidak retak , tidak cembung dan tidak cekung.
d)
Tegangan baterai 12 V
e)
Kondisi kutub-kutub tidak korosi
36.
Mobil mendapat gangguan yaitu pinion gear tidak bergerak maju,padahal pinion gear berputar. Penyebab gangguan motor starter adalah...
a)
Tuas tidak terpasang
b)
Drive Lever belum terpasang
c)
Pemasangan solenoid terbalik
d)
Sikat starter putus
e)
Field coil putus
37.
Apakah penyebab gangguan bila saat mesin stationer dan AC dihidupkan maka mesin langsung mati namun bila pada putaran mesin lebih tinggi dan AC dihidupkan mesin tidak mati...
a)
Penyetelan putaran stasioner tidak benar
b)
Penyetelan campuran idle tidak benar
c)
Penyetelan sistem idle up tidak benar
d)
Penyetelan kontrol temperatur AC tidak benar
e)
Solenoid rusak
38.
Pada saat sistem AC bekerja terjadi perubahan tekanan, perubahan temperatur dan perubahan bentuk refrigeran. pada bagian A dan H, kondisi refrigerant adalah
a)
Tekanan tinggi, bentuk cair dan temperatur 40'C
b)
Tekanan tinggi, bentuk uap dan temperatur 40'C
c)
Tekanan tinggi, bentuk cair dan temperatur 70'C
d)
Tekanan tinggi, bentuk uap dan temperatur 70'C
e)
Tekanan rendah, bentuk uap dan tempetarur 70'C
39.
Apakah penyebab kasus pada sistem power window, bila saat membuka kaca sistem power window kerja normal. Namun saat menutup kaca bergerak beberapa saat kemudian kaca berhenti. Setelah ditunggu beberapa saat dan dioperasikan kembali maka menutup kaca bergerak kembali beberapa saat kemudian kaca berhenti lagi.
a)
Sekering putus
b)
Saklar menutup rusak
c)
Rel pada kaca agak macet
d)
Motor power window rusak
e)
Kaca licin
40.
Apakah penyebab gangguan pada sistem tanda belok dengan gejala frekuensi kedipan lampu tanda belok pada indicator lamp di dashboard lebih tinggi dari biasanya?
a)
Saklar tanda belok kotor
b)
Flasher rusak
c)
Tegangan baterai drop
d)
Relay rusak
e)
Bola lampu ada yang putus
41.
Apakah gejala yang terjadi pada sistem wiper bila kabel terminal B pada motor wiper putus?
a)
Wiper tidak dapat berfungsi
b)
Wiper tidak berfungsi pada kecepatan rendah
c)
Wiper tidak berfungsi pada kecetapan rendah
d)
Wiper mati
e)
Penghapus kaca berhenti disembarang posisi
42.
Pemeriksaan relay kombinasi menggunakan ohm meter diperoleh hasil: terminal 85 dengan 86 ada hubungan. Terminal 30 dengan 87 tidak ada hubungan. Terminal 30 dengan 87a tidak ada hubungan. Apakah kesimpulan saudara?
a)
Relay normal
b)
Kontaktor relay 87 a kotor
c)
Kontaktor relay terminal 87 kotor
d)
Kontaktor relay terminal 86 kotor
e)
Kontaktor terminal relay 87 dan terminal 87a kotor
43.
Apabila lilitan relay lampu dekat rusak akan berdampak...
a)
Lampu jauh tidak bekerja
b)
Lampu dekat tidak bekerja
c)
Lampu penerangan tidak berfungsi
d)
Lampu penerangan redup
e)
Lampu kepala normal
44.
Apabila lilitan relay DIM rusak akan berdampak...
a)
lampu jauh tidak bekerja
b)
Lampu dekat tidak bekerja
c)
Lampu penerangan tidak berfungsi
d)
Lampu penerangan redup
e)
Lampu dekat redup
45.
Pemeriksaan komponen sistem pengapian yang dilakukan menggunakan avo meter dengan menempelkan kutup positif dan negatif dengan probe avo meter merupakan
a)
Pemeriksaan igniter
b)
Pemeriksaan pick up coil
c)
Pemeriksaan primer koil
d)
Pemeriksaan sekunder koil
e)
Pemeriksaan transistor
46.
Kondisi busi yang baik pada kendaraan yaitu
a)
Busi berwarna hitam dan berkerak
b)
Percikan bunga api berwarna merah
c)
Busi kotor dan basah
d)
Busi kering dan percikan bunga api berwarna biru
e)
Busi tidak mengeluarkan percikan bunga api
47.
Apakah penyebab gangguan bila isolator dan elektroda sangat kotor serta berwarna coklat muda atau hitam?
a)
Campuran bahan bakar gemuk
b)
Campuran bahan bakar kurus
c)
Seal katup aus
d)
Koil pengapian lemah
e)
Busi sudah terlalu lama
48.
Hasil pemeriksaan saat pengapian diperoleh data saat pengapian 120 sebelum TMA. Spesifikasi 100 sebelum TMA. Apa yang harus dilakukan?
a)
Menggeser distributor searah putaran distributor
b)
Menggeser distributor berlawanan arah putaran distributor
c)
Memperbesar celah kontak pemutus
d)
Memperkecil celah kontak pemutus
e)
Membiarkan saja
49.
Menempelkan probe negatif pada bodi alternator dan probe positif AVO pada terminal F merupakan proses
a)
pemeriksaan terminal F pada alternator
b)
pemeriksaan kondisi IC regulator
c)
pemeriksaan kondisi sikat alternator
d)
pemeriksaan arus pengisian
e)
pemeriksaan brush
50.
Bila ZD (zener diode) putus pada rangkaian IC regulator dapat menyebabkan...
a)
tidak ada pengiasian
b)
pengisian terlalu besar
c)
pengisian terlalu kecil
d)
pengisian tetap berfungsi
e)
pengisian normal
