WorksheetsPAT PKKR 11 TKR
Total questions: 40
Worksheet time: 20mins
Name
Class
Date
1.
Untuk menghasilkan percikan bunga api pada busi yang kuat dan tepat untuk memulai pembakaran campuran udara-bahan bakar di ruang bakar adalah fungsi dari …
a)
Sistem pengisian
b)
Sistem AC
c)
Sistem pengapian
d)
Sistem pelumasan
e)
Sistem Busi
2.
Komponen berikut yang bukan merupakan komponen dari sistem pengapian konvensional adalah …
a)
Baterai
b)
Bahan bakar
c)
Distributor
d)
Koil
e)
Busi
3.
Ketika mesin tidak bisa hidup karena tidak ada percikan api di busi maka kemungkinan penyebabnya adalah …
a)
Sambungan primer tidak kuat
b)
Vacuum advancer rusak
c)
Saat pengapian terlalu maju
d)
Saat pengapian terlalu mundur
e)
Busi mati atau deposit berlebihan
4.
Komponen berikut yang bukan merupakan bagian dari sistem pengapian adalah…
a)
Busi
b)
Koil
c)
Inverter current
d)
Distributor
e)
Kunci Kontak
5.
Terjadi ledakan knelpot saat pedal gas dilepas diakibatkan oleh …
a)
Kerja rotor salah
b)
Kerja vacuum advancer kurang sempurna
c)
Kerja busi melemah
d)
Koil panas
e)
Mesin over heat
6.
Mesin sulit dihidupakn dan busi basah biasanya diakibatkan oleh …
a)
Tutup distributor kotor
b)
Celah platina
c)
Konektor kabel
d)
Busi mati
e)
Saat pengapian tidak tepat
7.
Berikut ini yang bukan merupakan langkah perbaikan sistem pengapian adalah…
a)
Pemeriksaan poros kemudi
b)
Pemeriksaan baterai
c)
Pemeriksaan fuse
d)
Pemeriksaan kontak
e)
Pemeriksaan koil pengapian
8.
Alat yang digunakan untuk mengukur sudut dwell adalah …
a)
Tacho meter
b)
Multi meter
c)
Dwell tester
d)
Feeler gauge
e)
Compression tester
9.
Untuk memperbesar ukuran sudut dwell dilakukan dengan …
a)
Memperkecil celah platina
b)
Memperbesar celah platina
c)
Menaikkan vacuum advancer
d)
Mengganti platina
e)
Menggerakkan distributor
10.
Langkah awal saat memasang distributor adalah …
a)
Mengisi oli mesin
b)
Membuka baut kepala silinder
c)
Membersihkan body mesin
d)
Memasang busi baru
e)
Memposisikan silinder 1 top TMA
11.
Pada saat pemasangan kabel busi, urutan Kabel Busi yang tepat adalah
a)
1-2-3-4
b)
1-3-2-4
c)
1-4-3-2
d)
4-3-2-1
e)
1-3-4-2
12.
komponen pengapian yang berfungsi memercikkan bunga api pada ruang bakar adalah
a)
busi
b)
platina
c)
koil
d)
distributor
e)
aki/baterai
13.
komponen pengapian yang berfungsi Membagi dan menyalurkan arus tegangan tinggi ke setiap busi sesuai dengan urutan pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
14.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus primer agar terjadi induksi tegangan tinggi pada sirkuit sekunder sistem pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
15.
Komponen Pengapian yang berfungsi Mentransformasikan tegangan baterai menjadi tegangan tinggi( 5000 – 25.000 Volt ) disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
16.
Komponen Pengapian yang berfungsi Sebagai penyedia atau sumber arus listrik disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
17.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus listrik dari baterai ke sirkuit primer disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Kunci Kontak

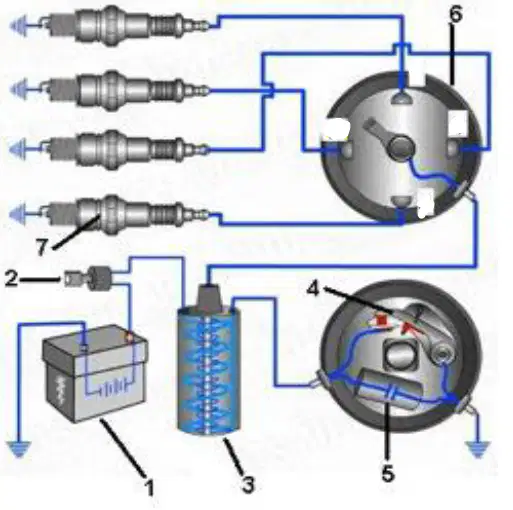

18.
Komponen nomer 1 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
19.
Komponen nomer 2 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
20.
Komponen nomer 3 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
21.
Komponen nomer 4 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
22.
Komponen nomer 5 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
23.
Komponen nomer 6 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
24.
Komponen nomer 7 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
25.
Komponen yang menyebabkan lampu tanda belok berkedip adalah ….
a)
Kondensator
b)
Transistor
c)
Resistor
d)
Kapasitor
e)
Flasher
26.
Berguna untuk menerangi bagian dalam kendaraan yaitu ….
a)
Head light
b)
Room light
c)
Meter light
d)
License plate light
e)
Back up light
27.
Berguna untuk menerangi dan memberi isyarat kendaraan mundur yaitu ….
a)
Head light
b)
Meter light
c)
Back up light
d)
Room light
e)
Charge lamp
28.
Meter light berfungsi untuk ….
a)
Menerangi jalan di malam hari
b)
Memberi isyarat kendaraan diperlambat
c)
Menerangi nomor polisi kendaraan
d)
Memberi isyarat kendaraan mundur
e)
Menerangi instrumen pada dashboard
29.
Berfungsi untuk meringankan beban saklar dari arus listrik yang mengalir adalah ….
a)
Kondensator
b)
Transistor
c)
Relay
d)
Resistor
e)
Flasher
30.
Sistem kelistrikan yang menggunakan relay untuk memperbaiki fungsi kerjanya yaitu ….
a)
Pengapian
b)
Sistem rem
c)
Lampu utama
d)
Penerangan depan
e)
Tanda belok
31.
Sistem kelistrikan yang menggunakan flasher untuk melengkapi fungsi kerjanya yaitu ….
a)
Sein dan pengisian
b)
Starter dan pengapian
c)
Lampu depan dan lampu kota
d)
Sein dan lampu rem
e)
Hazard dan sein
32.
Switch dari lampu rem mobil biasanya dipasang dekat dan bersentuhan dengan ….
a)
Kabel kopling
b)
Pedal kopling
c)
Switch kombinasi
d)
Pedal rem
e)
Handel rem
33.
Kondisi rem tidak diinjak maka switch tersebut dalam keadaan ….
a)
Berhubungan
b)
Mati/Aus
c)
OFF
d)
Rusak
e)
ON
34.
Reflektor pada lampu depan berfungsi untuk
a)
Meredam sinar
b)
Memancarkan sinar
c)
Memantulkan sinar
d)
Meneruskan sinar
e)
Membelokkan sinar
35.
Lampu depan yang mempunyai lensa, filamen dan reflektor menjadi satu unit sehingga apabila lampu putus harus diganti satu unit disebut model ….
a)
Halogen
b)
Sealed beam
c)
Sein
d)
Pijar
e)
LED
36.
Kelebihan sistem kelistrikan menggunakan relay antara lain ….
a)
Menghindari hubungan singkat
b)
Memudahkan hidupnya komponen listrik
c)
Mengurangi kerugian arus listrik yang hilang
d)
Membatasi kelebihan arus listrik
e)
Menjaga stabilitas tegangan listrik
37.
Terminal relay yang dihubungkan dengan saklar ON/OFF yaitu ….
a)
85
b)
86
c)
87
d)
30
e)
87a
38.
Merupakan komponen-komponen yang menyusun sistem klakson antara lain ….
a)
Baterai-fuse-switch-relay-klakson
b)
Baterai-fuse-switch-koil-klakson
c)
Baterai-fuse-switch-flasher-klakson
d)
Baterai-switch-fuse-relay-sirine
e)
Baterai-switch-fuse-flasher-sirine
39.
Pemeriksaan pada sistem pengaman kelistrikan dengan melihat sekring dan fusible link meleleh/ terbakar sehingga rangkaian menjadi terbuka, merupakan pemeriksaan secara ….
a)
Audio
b)
Multitester
c)
Pengukuran
d)
Visual
e)
Opsional
40.
Langkah pertama untuk memeriksa sistem penerangan jika lampu tidak menyala antara lain ….
a)
Memeriksa filamen lampu
b)
Memeriksa massa lampu
c)
Memeriksa relay
d)
Memeriksa switch kombinasi
e)
Memeriksa baterai
100 %
