Free Printable فيزياء تالته final exam 4

1.

فى اللحظة التي يكون فيها مستوى ملف دينامو التيار المتردد عمودى علي اتجاه الفيض المغناطيسي تكون قيمة كل من الفيض المغناطيسي الذي يمر خلال الملف $\left(\phi_m\right)$ والقوة الدافعة الكهربية المستحثة $\left(emf\right)$ في الملف هى ..........................؟

a)

أ

b)

ب

c)

ج

d)

د

2.

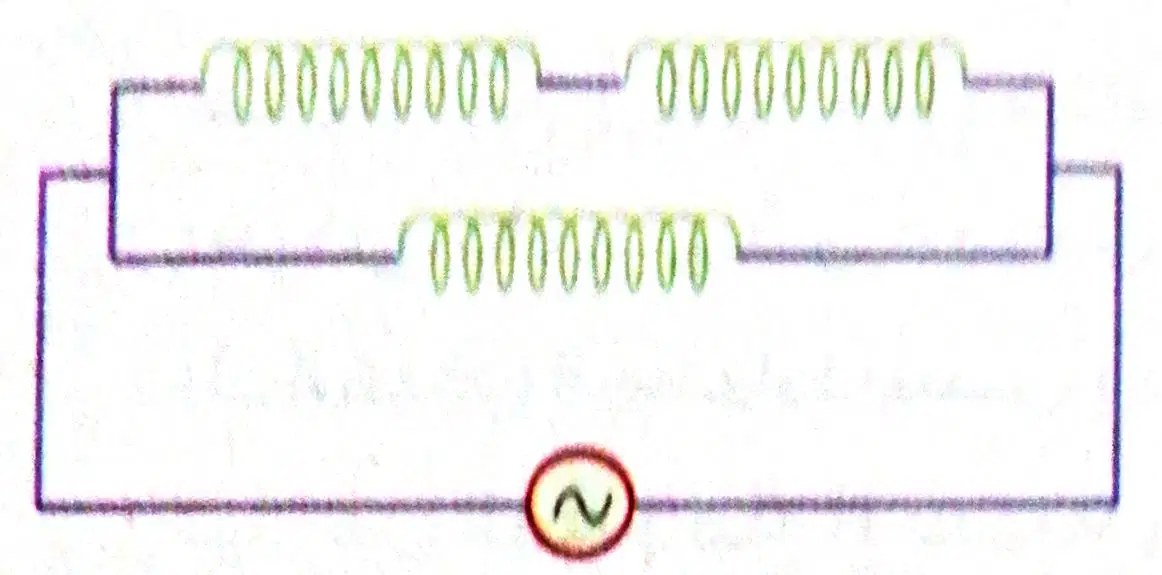

ثلاثة ملفات متماثلة معامل الحث الذاتي لكل منها $0.3\ H$ متصلة معا كما موضح بالشكل المقابل ، فإذا كانت المفاعلة الحثية الكلية فى الدائرة هى $12.56\ \Omega$ وبفرض إهمال الحث المتبادل بين الملفات فإن تردد التيار يساوى ..............................؟

( $\pi=3.14$ : علما بان)

a)

10 Hz

b)

20 Hz

c)

50 Hz

d)

60 Hz

3.

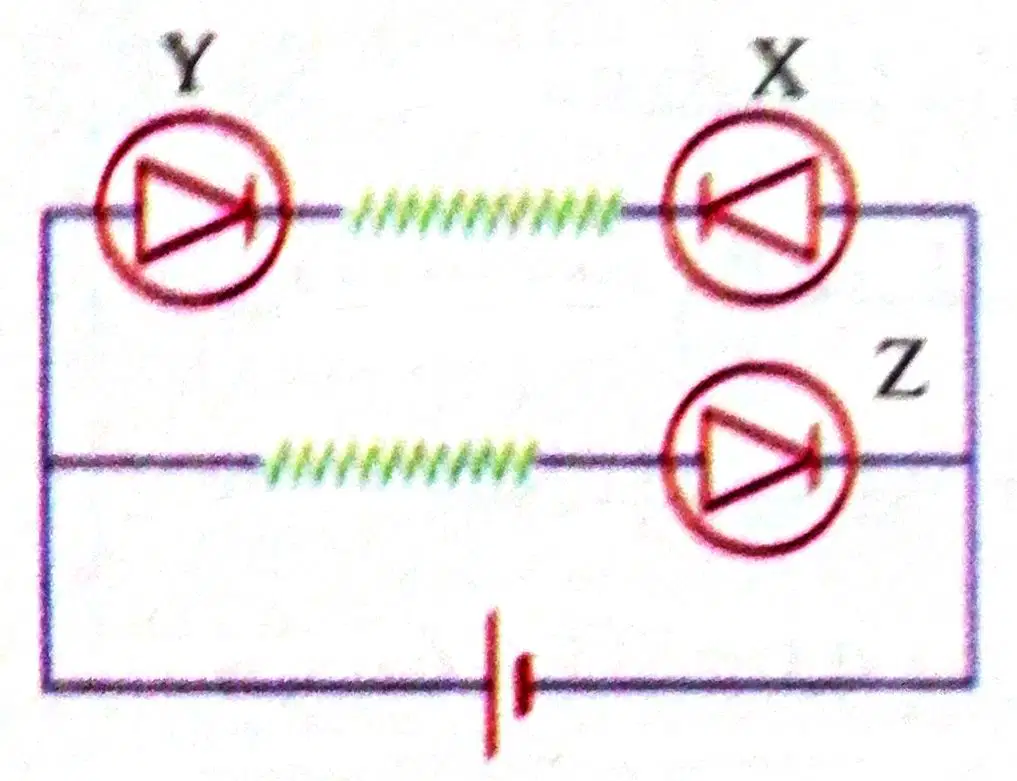

الدايود الضوئي هو عبارة عن وصلة ثنائية تصدر ضوء عندما تكون متصلة أمامياً والشكل المقابل يوضح ثلاثة دايودات ضوئية $Z\ ،\ Y\ ،\ X$ متصلة فى دائرة كهربية مع مصدر مستمر ، أى من الدايودات (الوصلات الثنائية) $Z\ ،\ Y\ ،\ X$ يكون مضئ .......................؟

a)

فقط X

b)

فقط Y

c)

فقط Z

d)

معا Z ، Y

4.

الشكل المقابل يمثل جزء من دائرة كهربية، فإن شدة التيار $I$ تساوى .........................؟

a)

2 A

b)

3 A

c)

4 A

d)

6 A

5.

عند مرور ضوء مصباح التنجستين خلال بخار الصوديوم وتحليل الضوء الخارج من بخار الصوديوم بواسطة المطياف ، فإننا نحصل على ..........................؟

a)

خطوط ملونة على خلفية معتمة

b)

خطوط ملونة على خلفية بيضاء

c)

خطوط معتمة على خلفية ملونة

d)

منطقة متصلة ملونة

6.

الشكل البياني المقابل يمثل منحنى بلانك للإشعاع الشمسي ، أى من العبارات التالية تتفق مع فروض نظرية الكم فى تفسير الجزء $ab$ من المنحنى ......................؟

a)

كلما كانت طاقة الفوتون المنبعث أعلى انبعثت منه عدد أقل

b)

كلما كانت طاقة الفوتون المنبعث أعلى انبعثت منه عدد أكبر

c)

كلما كانت طاقة الفوتون المنبعث أقل انبعثت منه عدد أقل

d)

تنبعث أعداد متساوية من الفوتونات ذات الطاقات المختلفة

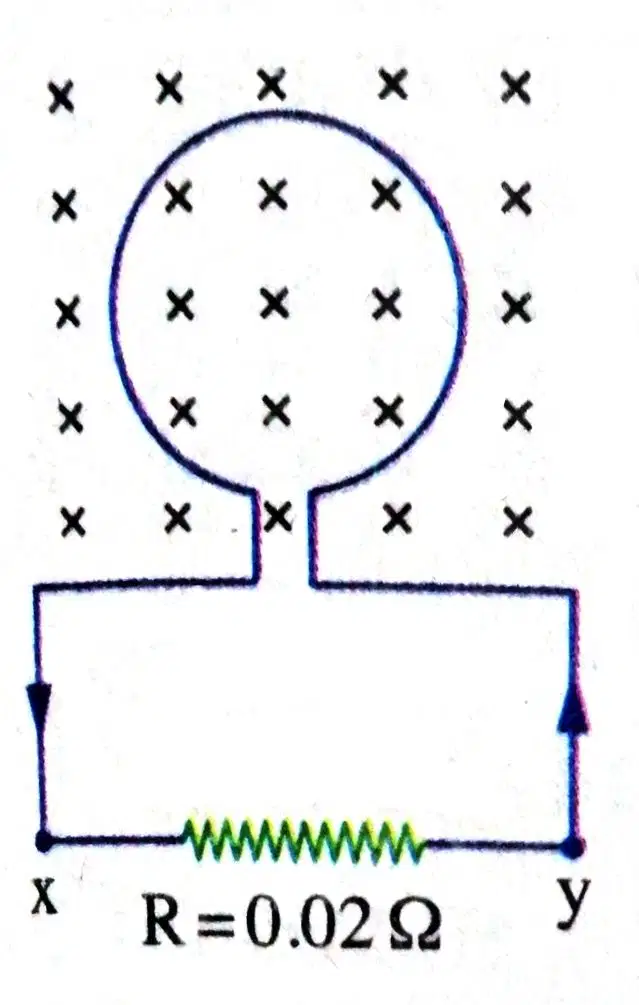

7.

فى الشكل المقابل حلقة معدنية تتعرض لفيض مغناطيسي عمودى علي مستواها ، فإذا زاد الفيض المغناطيسي بمعدل $s$ / $0.4\ Wb$ يمر تيار فى المقاومة $R$ شدته .........................؟

a)

20 A

b)

10 A

c)

5 A

d)

2.5 A

8.

في الشكل الموضح إذا تحرك السلك $y$ مبتعداً عن السلك $x$ بسرعة منتظمة ، أى من الأشكال البيانية التالية يمثل العلاقة بين قيمة القوة المتبادلة بين السلكين $\left(F\right)$ والزمن $\left(t\right)$ ؟

a)

b)

c)

d)

9.

ما الترتيب الصحيح لما يحدث داخل جهاز ليزر (الهيليوم - نيون) فى عملية إنتاج الليزر ؟

a)

اثاره ذرات النيون $\leftarrow$ اثاره ذرات الهيليوم $\leftarrow$ الاسكان المعكوس لذرات الهيليوم

b)

اثاره ذرات الهيليوم $\leftarrow$ الاسكان المعكوس لذرات الهيليوم $\leftarrow$ اثاره ذرات النيون

c)

اثاره ذرات الهيليوم $\leftarrow$ اثاره ذرات النيون $\leftarrow$ الاسكان المعكوس لذرات الهيليوم

d)

اثاره ذرات الهيليوم $\leftarrow$ اثاره ذرات النيون $\leftarrow$ الاسكان المعكوس لذرات النيون

10.

مللى أميتر ينحرف مؤشره إلى نهاية تدريجه إذا مر به تيار شدته $100\ mA$ وعندما تكون قراءته $20\ mA$ يكون فرق الجهد بين طرفيه $0.04\ V$ ، فلكى يصبح صالحاً لقياس تيارات كهربية أقصاها $4\ A$ يجب توصيل ملفه على التوازى بمقاومة قدرها تقريباً ........................؟

a)

$0.05\ \Omega$

b)

$0.07\ \Omega$

c)

$0.08\ \Omega$

d)

$0.1\ \Omega$

11.

الشكل المقابل يمثل دائرة كهربية مغلقة ، فإذا كانت $V_2=3\ V_1$ فإن قيمة $I$ تساوى ..........................؟

a)

3 A

b)

4 A

c)

6 A

d)

8 A

12.

محول كهربي مثالى عدد لفات ملفه الابتدائي ضعف عدد لفات ملفه الثانوى ، فإذا كان جهد الملف الابتدائي $10\ V$ وتردد التيار المار به $50\ Hz$ فكم يكون جهد الملف الثانوي وتردد التيار المار به ؟

a)

أ

b)

ب

c)

ج

d)

د

13.

يسقط شعاع ضوئي احادى اللون على مساحة معينة لفترة زمنية معينة ، فإذا زادت شدة هذا الشعاع بحيث يسقط على نفس المساحة لنفس الفترة الزمنية فإن ..............؟

a)

طاقة الفوتون الواحد تزداد

b)

كمية حركة الفوتون الواحد تزداد

c)

الكتلة المكافئة للفوتون تقل

d)

عدد الفوتونات الساقطة يزداد

14.

إذا كان عزم الأزدواج المؤثر علي ملف يمر به تيار هو $12\ N.m$ عندما كان مستواه موازياً لفيض مغناطيسي كثافته $0.3\ T$ ، فإن عزم ثنائي القطب المغناطيسي لهذا الملف يساوى ......................؟

a)

$30\ A.m^2$

b)

$40\ A.m^2$

c)

$50\ A.m^2$

d)

$60\ A.m^2$

15.

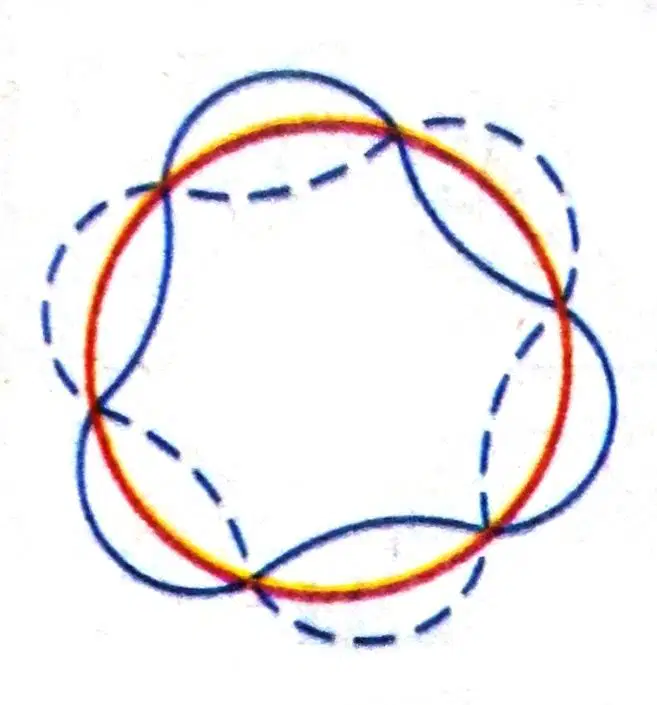

وفقاً لنموذج بور لذرة الهيدروجين يمثل الشكل المقابل الموجة الموقوفة المصاحبة لحركة الإلكترون فى أحد مستويات الطاقة ، فإن المستوى الذي يدور فيه الإلكترون هو المستوى ........................؟

a)

الاول

b)

الثاني

c)

الثالث

d)

الرابع

16.

دائرة كهربية تتكون من دينامو تيار متردد وملف حث مهمل المقاومة الأومية معامل حثه الذاتي $1\ mH$ ومكثف سعته $10\ \mu F$ متصلة على التوالى ، فإذا كانت المفاعلة الحثية تساوى المفاعلة السعوية فإن السرعة الزاوية لملف الدينامو تساوى ..........................؟

a)

$10^4\ rad$ / $s$

b)

$10^3\ rad$ / $s$

c)

$10^2\ rad$ / $s$

d)

$10\ rad$ / $s$

17.

ملفان لولبيان عدد لفاتهما $4\ N\ ,\ N$ استخدما لعمل محول كهربي مثالى ، وصل المحول مع نفس المصدر المتردد بطريقتين مختلفتين كما بالشكلين المقابلين ، فإن النسبة بين جهدى الخرج فى الحالتين $\left(\frac{V_2}{V_1}\right)$ تساوى .....................؟

a)

2

b)

4

c)

8

d)

16

18.

فى بلورة السيليكون النقي كان تركيز الفجوات $10^{12}\ cm^{-3}$ ، فإن تركيز ذرات الفوسفور اللازم إضافتها فى البلورة ليصبح تركيز الفجوات بها $10^{10}\ cm^{-3}$ هو ..............................؟

a)

$10^{14}\ cm^{-3}$

b)

$10^{13}\ cm^{-3}$

c)

$10^{12}\ cm^{-3}$

d)

$10^{11}\ cm^{-3}$

19.

إذا كانت شدة التيار المار في موصل تساوى $0.3\ A$ فإن هذا يعني أن كمية الشحنة الكهربية المارة خلال مقطع من الموصل فى زمن قدره ............................؟

a)

$3\ C$ هى $1\ s$

b)

$1\ C$ هى $0.3\ s$

c)

$3\ C$ هى $10\ s$

d)

$0.3\ C$ هى $0.3\ s$

20.

يقع ليزر (الهيليوم- نيون) فى منطقة .....................؟

a)

الأشعة تحت الحمراء

b)

الأشعة فوق البنفسجية

c)

الضوء المرئي

d)

X أشعة

21.

مولد كهربي قوته الدافعة الكهربية الفعالة $35.35\ V$ يتصل على التوالى بمكثف وملف حث فكانت المفاعلة السعوية للمكثف $110\ \Omega$ والمفاعلة الحثية للملف $80\ \Omega$ ، فإذا كانت المقاومة الأومية فى الدائرة $40\ \Omega$ فإن القيمة الفعالة للتيار المتردد المار في الدائرة تساوى .....................؟

a)

1.414 A

b)

1.06 A

c)

0.942 A

d)

0.707 A

22.

الشكل البياني المقابل يمثل العلاقة بين اقصى طاقة حركة $\left(KE\right)_{\max}$ الإلكترونات المنبعثة من سطح فلز والتردد $\left(\upsilon\right)$ للضوء الساقط ، فحتى تكون طاقة الحركة العظمى للإلكترونات المنبعثة ضعف دالة الشغل فإنه يلزم أن يصبح تردد الضوء الساقط على سطح الفلز يساوى .........................؟

a)

$8\times10^{14}\ Hz$

b)

$12\times10^{14}\ Hz$

c)

$18\times10^{14}\ Hz$

d)

$24\times10^{14}\ Hz$

23.

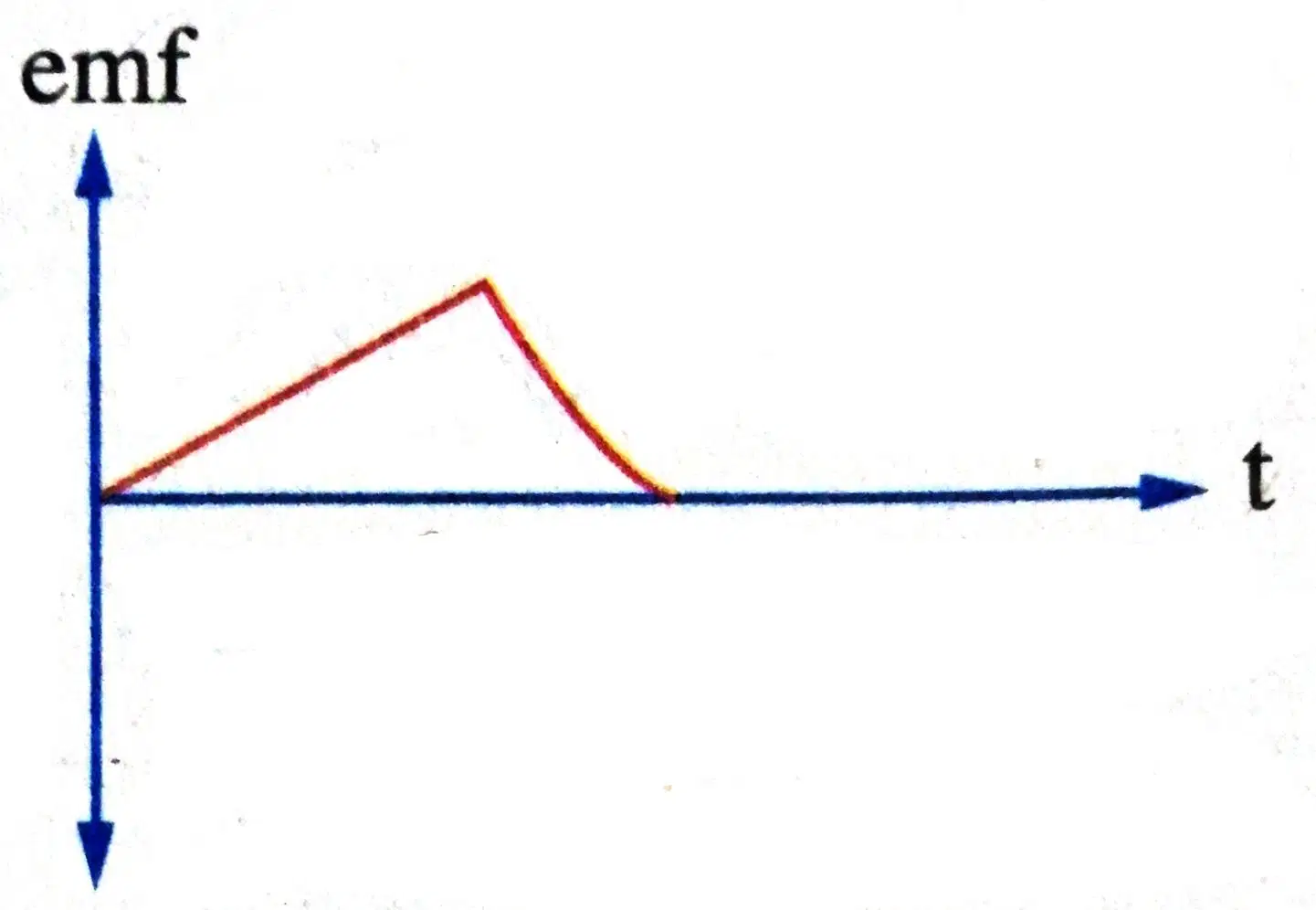

أى من الأشكال البيانية الأتية يعبر عن العلاقة بين $emf$ المستحثة بين طرفى الملف مع الزمن أثناء سقوط المغناطيس إلى داخل الملف إلى أن يخرج من الطرف الآخر ؟

a)

b)

c)

d)

24.

يرجع وجود مقاومة كهربية كبيرة للمنطقة القاحلة في الوصلة الثنائية إلى ......................؟

a)

ندرة وجود حاملات الشحنة بها

b)

وفرة وجود حاملات الشحنة بها

c)

وجود إلكترونات حرة فقط بها

d)

وجود فجوات فقط بها

25.

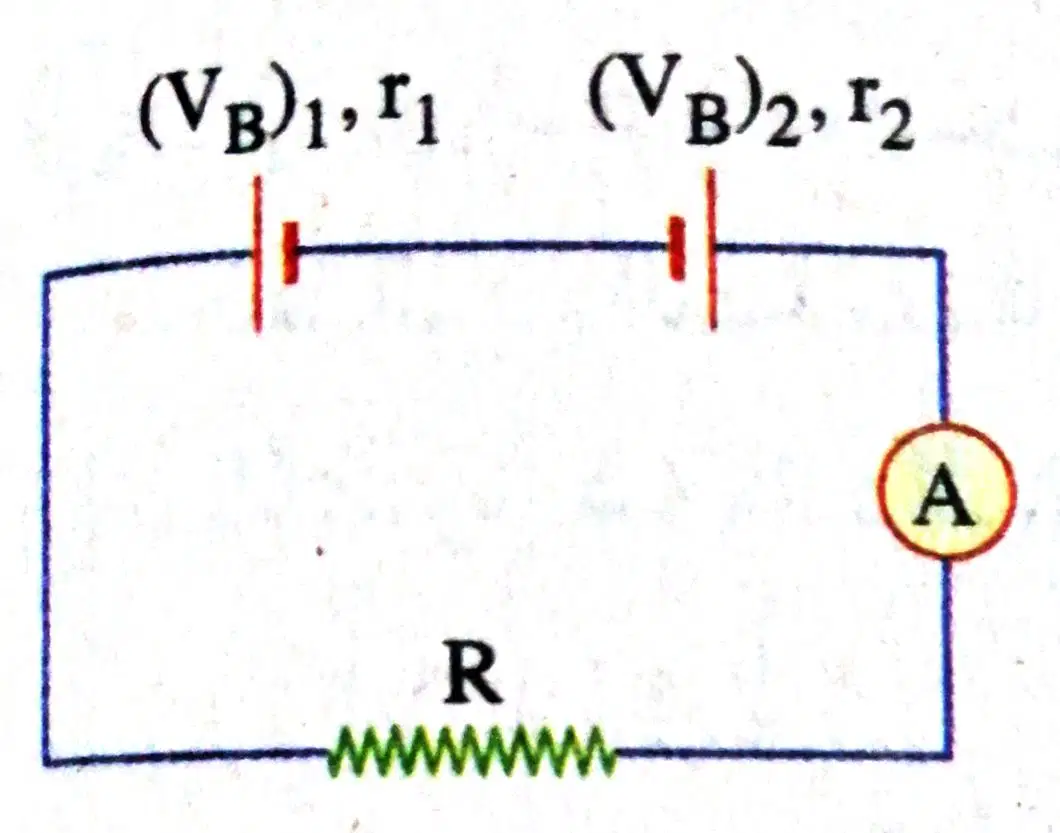

فى الدائرة الكهربية المقابلة إذا كانت $\left(V_B\right)_1>\left(V_B\right)_2$ وقمنا بإزالة العمود الكهربي $\left(V_B\right)_2$ من الدائرة فإن قراءة الأميتر .....................؟

a)

تزداد

b)

تقل

c)

تظل كما هى

d)

تصبح صفر

26.

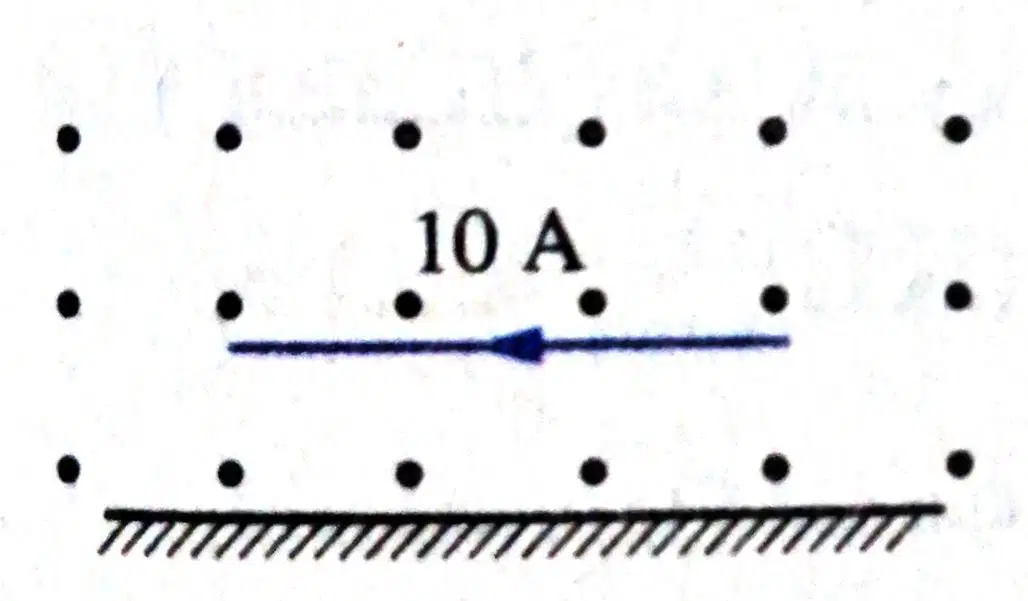

سلك مستقيم وزن المتر الواحد منه $0.78\ N.m^{-1}$ يمر به تيار كهربي شدته $10\ A$ ، عند وضعه عمودياً علي اتجاه مجال مغناطيسي منتظم استقر السلك أفقياً كما بالشكل المقابل ، فإن كثافة الفيض المغناطيسي المؤثر علي السلك تساوى ......................؟

a)

0.034 T

b)

0.078 T

c)

0.124 T

d)

0.22 T

27.

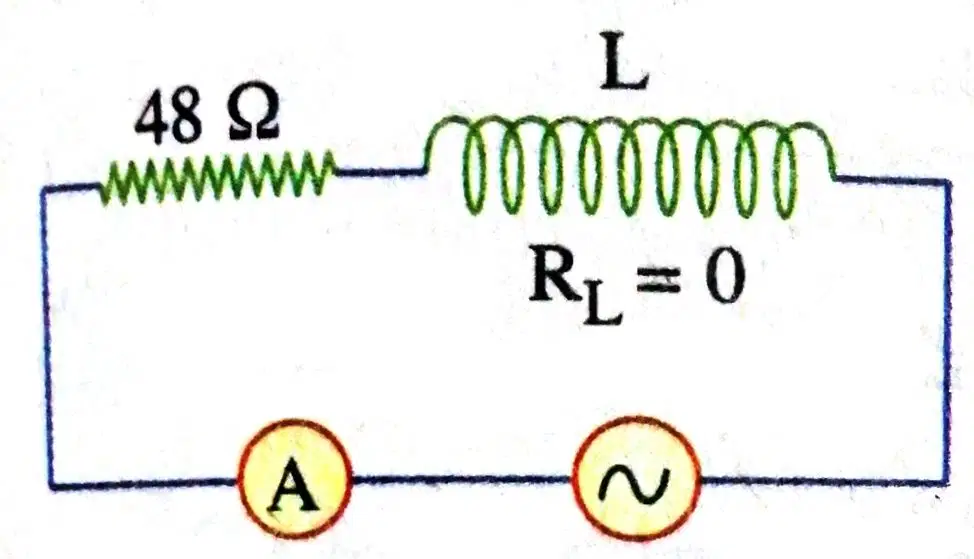

فى الدائرة الكهربية المقابلة ، إذا كانت المعاوقة الكلية للدائرة $80\ \Omega$ فإن المفاعلة الحثية للملف تساوى ...................؟

a)

$32\ \Omega$

b)

$50\ \Omega$

c)

$56\ \Omega$

d)

$64\ \Omega$

28.

في أنبوبة أشعة الكاثود يكتسب إلكترون سرعة $v$ عند تعجيله بفرق جهد مقداره $V$ ، فإذا زاد فرق الجهد المؤثر علي الإلكترون إلى $4\ V$ فإن السرعة التي يكتسبها الإلكترون تصبح ..........................؟

a)

$2\ v$

b)

$\sqrt[]{2}\ v$

c)

$4\ v$

d)

$16\ v$

29.

الكود الرقمى للعدد التناظرى $20$ تبعاً للنظام الثنائي هو ....................؟

a)

$\left(10101\right)_2$

b)

$\left(10100\right)_2$

c)

$\left(11100\right)_2$

d)

$\left(00111\right)_2$

30.

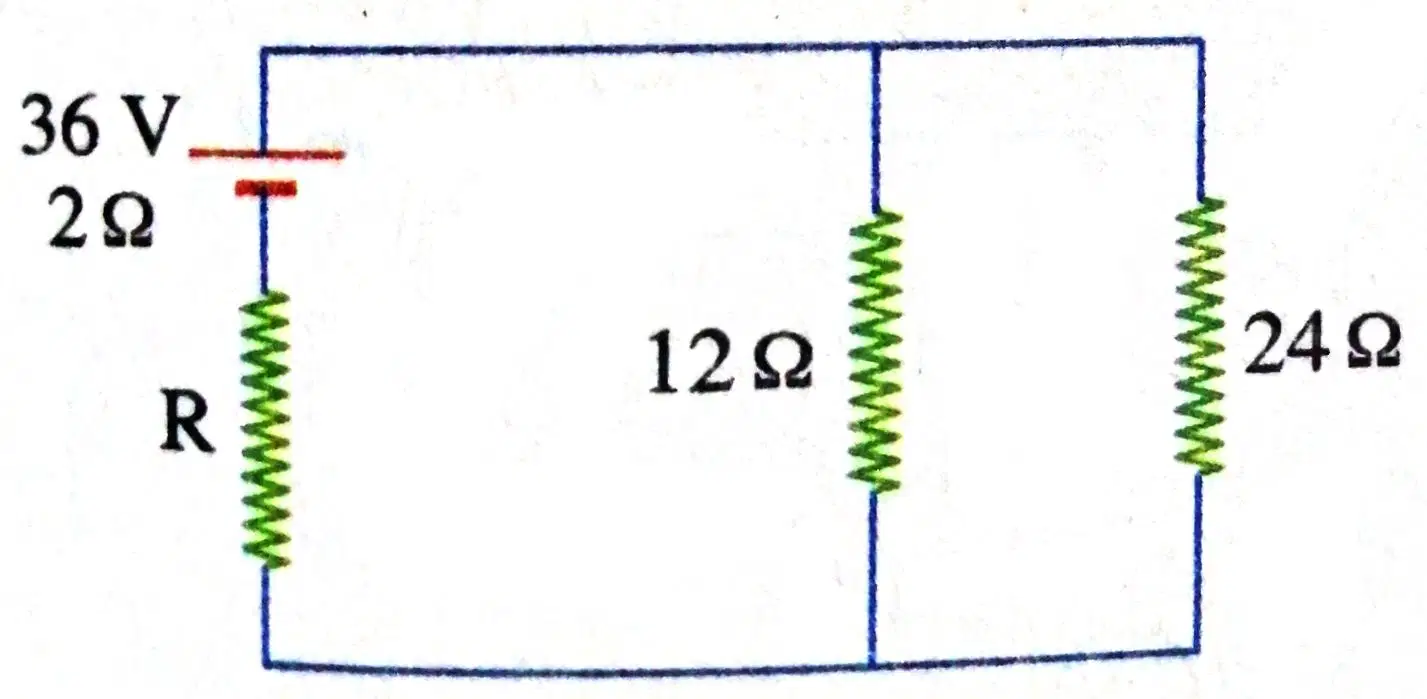

فى الدائرة الكهربية الموضحة بالشكل المقابل ، فإذا كانت القدرة المستهلكة فى المقاومة $12\ \Omega$ تساوى $48\ W$ فإن المقاومة $R$ تساوى ...................؟

a)

$1\ \Omega$

b)

$1.5\ \Omega$

c)

$2\ \Omega$

d)

$2.5\ \Omega$

31.

الشكل المقابل يوضح طيف أشعة إكس المنبعثة من أنبوبة كولدج ، فإن فرق الجهد بين الفتيلة والهدف يساوى .........................؟

( $h=6.625\times10^{-34}\ J.s\ ،\ e=1.6\times10^{-19}\ C\ ،\ c=3\times10^{8\ }m.s^{-1}$

a)

$15.53\times10^3\ V$

b)

$39.42\times10^3\ V$

c)

$36.21\times10^3\ V$

d)

$31.05\times10^3\ V$

32.

جلفانومتر حساس مقاومة ملفه $100\ \Omega$ وأقصي تيار يتحمله ملفه $0.09\ A$ وصل بمضاعف جهد $\left(R_m\right)$ لتحويله إلى فولتميتر ، والشكل البياني المقابل يمثل العلاقة بين قراءة الڤولتميتر $\left(V\right)$ وشدة التيار الكهربي المار بملفه $\left(I_g\right)$ ، فإن قيمة مضاعف الجهد $\left(R_m\right)$ تساوى ............................؟

a)

$500\ \Omega$

b)

$900\ \Omega$

c)

$1200\ \Omega$

d)

$1800\ \Omega$

33.

مولد كهربي يدور ملفه فى مجال مغناطيسي منتظم فتتولد فيه قوة دافعة كهربية مستحثة فعالة $\left(emf\right)_{eff}$ ، فإن مقدار $emf$ المستحثة عندما يصبح مستوى الملف عمودياً علي اتجاه المجال المغناطيسي هو ...............................؟

a)

$\sqrt[]{2}\ \left(emf\right)_{eff}$

b)

$\left(emf\right)_{eff}$

c)

$\frac{\left(emf\right)_{eff}}{\sqrt[]{2}}$

d)

$zero$

34.

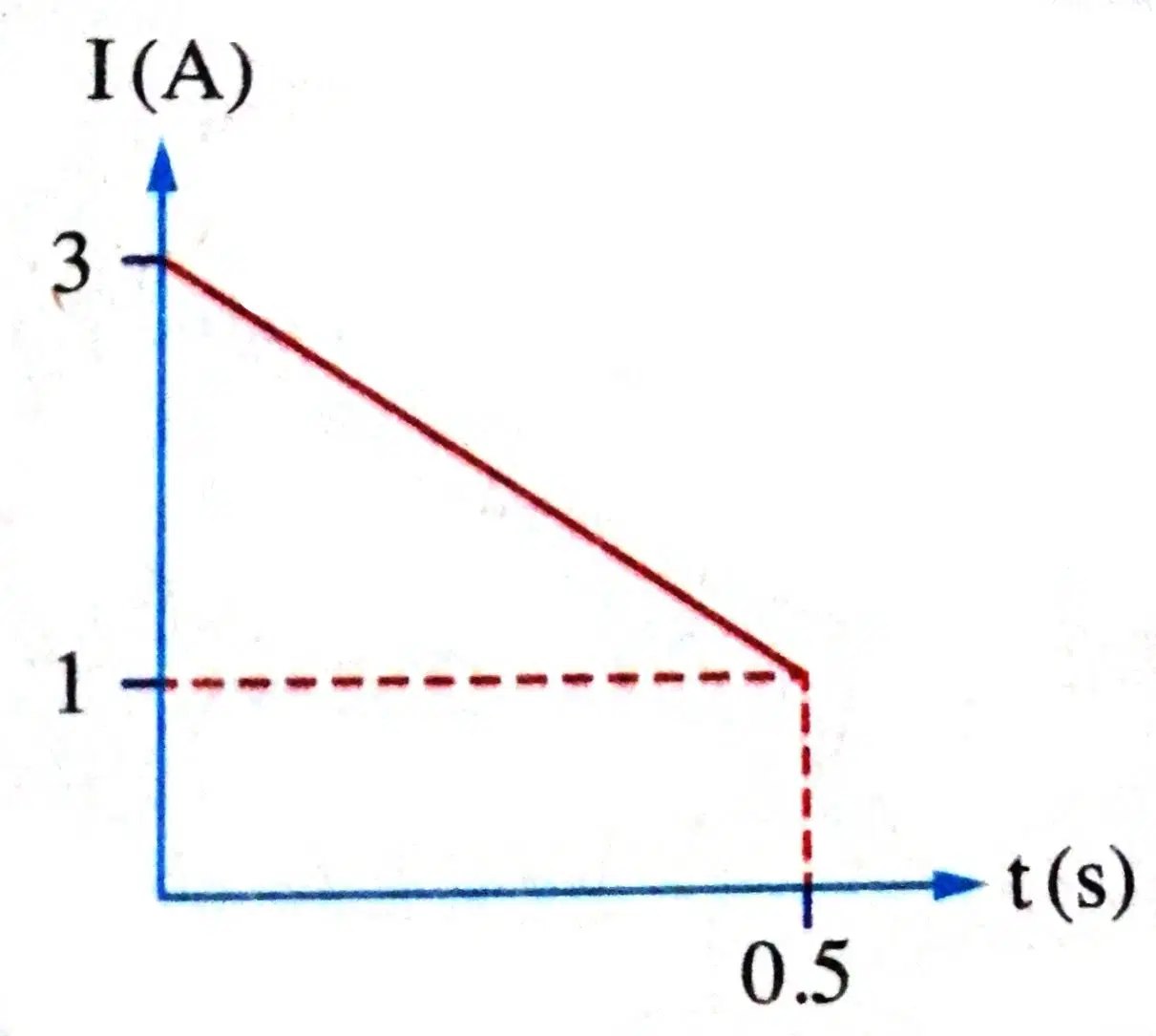

الشكل البياني المقابل يوضح التغير في شدة التيار $\left(I\right)$ المار في ملف لولبي معامل حثه الذاتي $\frac{1}{50}\ H$ خلال $0.5\ s$ فإن متوسط $emf$ المستحثة في الملف يساوى ..............................؟

a)

0.08 V

b)

80 V

c)

- 60 V

d)

- 80 V

35.

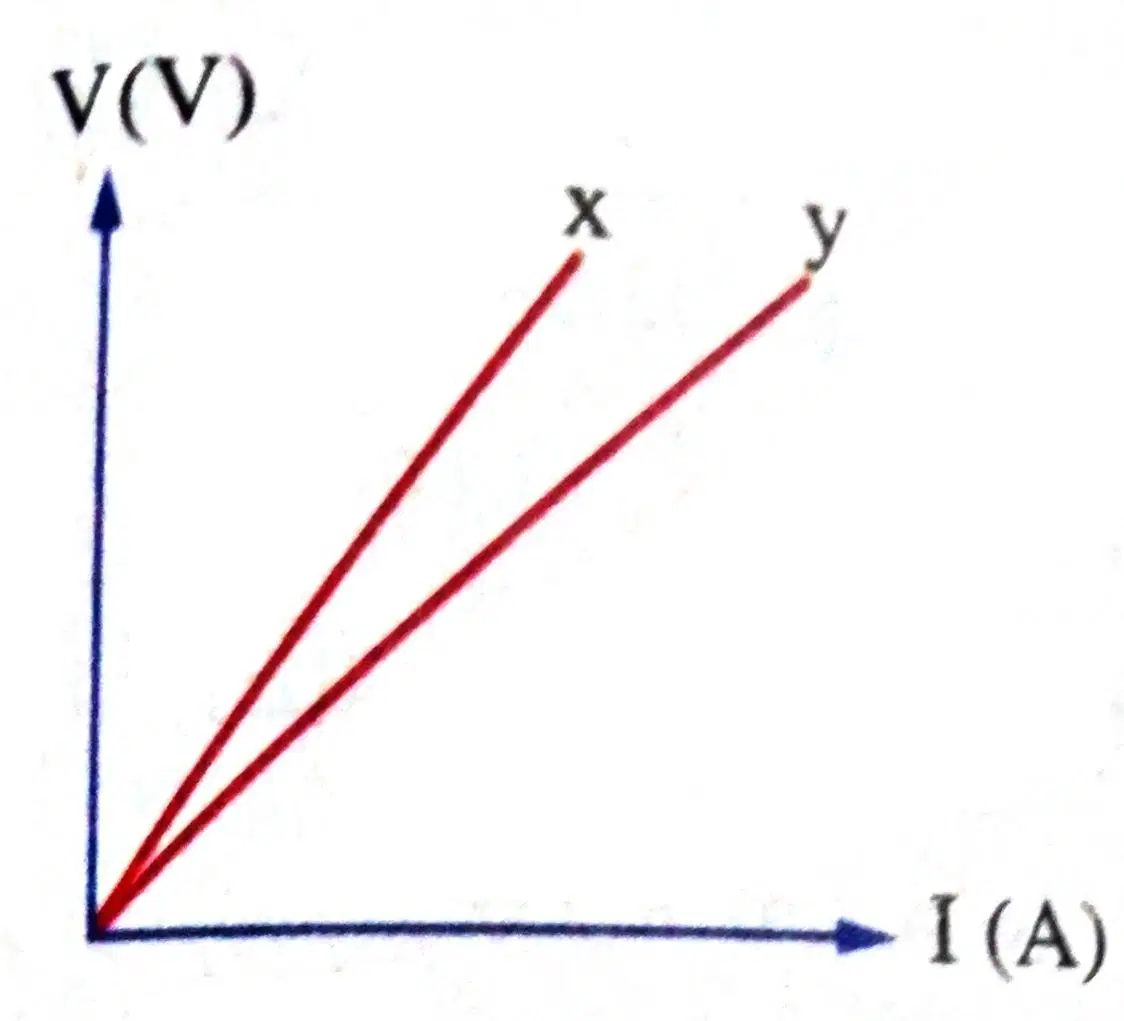

الشكل البياني المقابل يمثل العلاقة بين فرق الجهد $\left(V\right)$ بين طرفي كل سلك من سلكين $y\ ،\ x$ وشدة التيار $\left(I\right)$ المار في كل منهما ، فإذا كان السلكان من نفس المادة ولهما نفس الطول فإن النسبة بين مساحتى مقطعيهما $\left(\frac{A_x}{A_y}\right)$ تكون .......................؟

a)

أكبر من الواحد

b)

أقل من الواحد

c)

مساوية للواحد

d)

لا يمكن تحديد الإجابة

36.

إذا وضع ملف مساحته $0.02\ m^2$ عمودياً علي مجال مغناطيسي كثافة فيضه $0.1\ T$ فإن قيمة الفيض المغناطيسي خلال الملف بعد دورانه $60^{\circ}$ هى .......................؟

a)

$0.2\ Wb$

b)

$0.5\ Wb$

c)

$10^{-3}\ Wb$

d)

$\sqrt[]{3}\times10^{-3}\ Wb$

37.

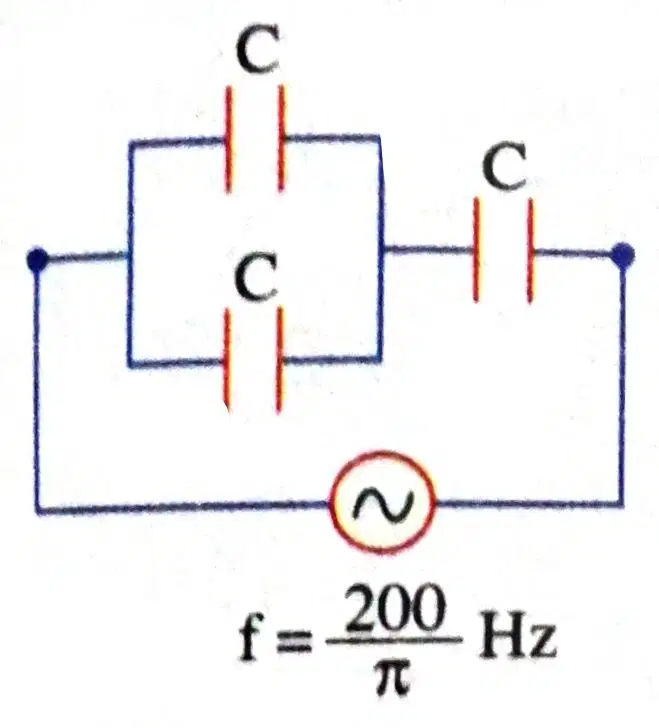

مصدر متردد تردده $\frac{200}{\pi}\ Hz$ يتصل مع ثلاثة مكثفات متماثلة سعة كل منها $C$ كما بالشكل المقابل فكانت المفاعلة السعوية الكلية $300\ \Omega$ ، فإن قيمة سعة كل مكثف $C$ تساوى ......................؟

a)

$1.25\ \mu F$

b)

$2.5\ \mu F$

c)

$12.5\ \mu F$

d)

$25\ \mu F$

38.

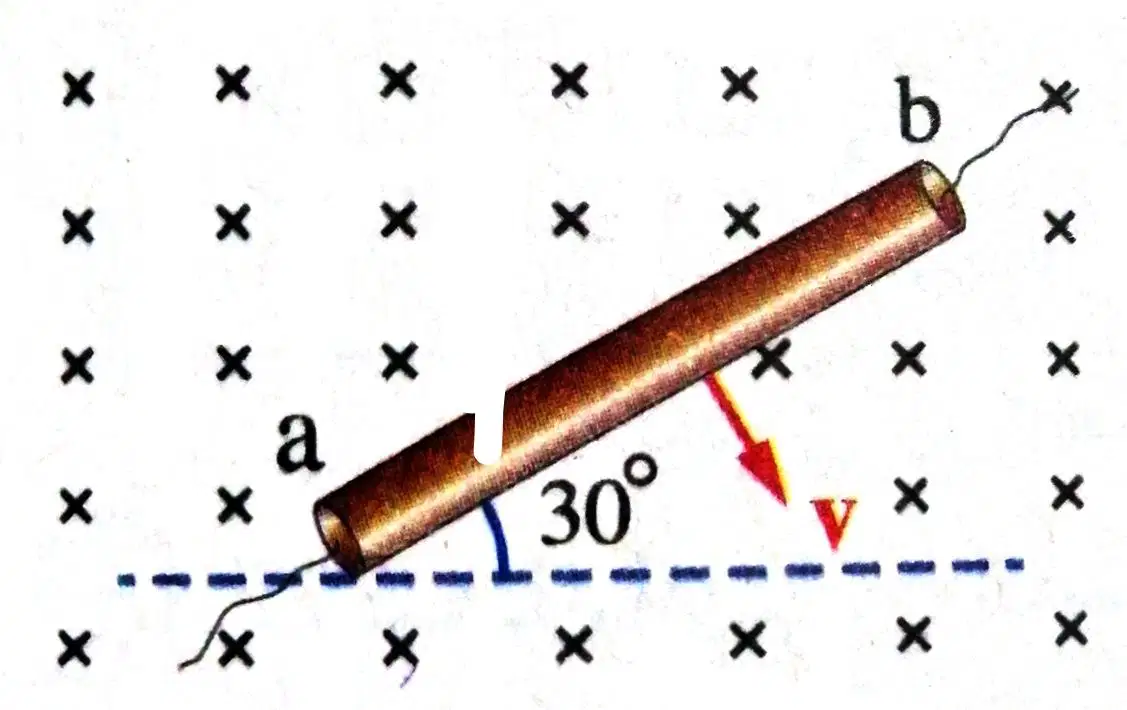

في الشكل المقابل سلك معدنى $\left(ab\right)$ مستقيم طوله $20\ cm$ وضع في مستوى الصفحة داخل مجال مغناطيسي منتظم عمودي على مستوى الصفحة كثافة فيضه $0.4\ T$ ، فإذا تحرك السلك بسرعة منتظمة في الاتجاه الموضح بالشكل تتولد قوة دافعة كهربية مستحثة بين طرفي السلك قدرها $0.4\ V$ فإن سرعة السلك تساوى .........................؟

a)

$\frac{5\ \sqrt[]{3}}{3}\ m$ / $s$

b)

$5\ m$ / $s$

c)

$\frac{10\ \sqrt[]{3}}{3}\ m$ / $s$

d)

$10\ m$ / $s$

39.

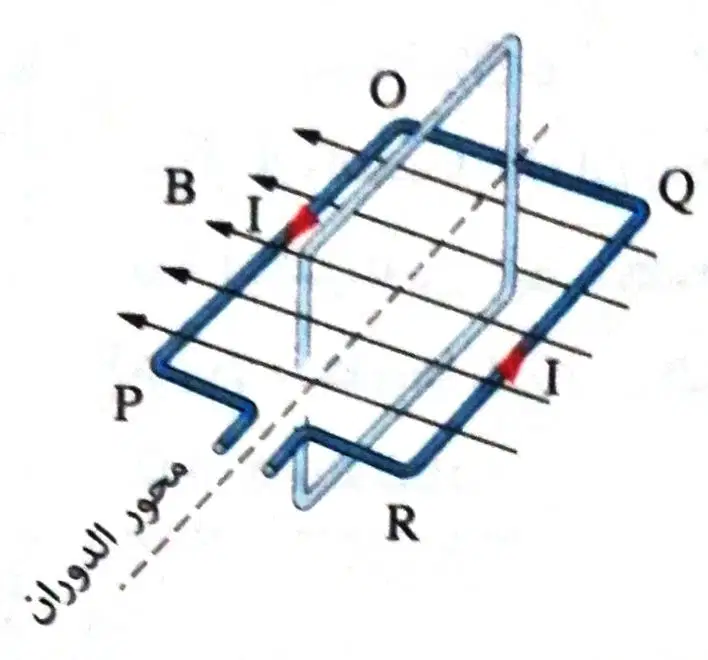

الشكل المقابل يمثل ملف مستطيل $\left(POQR\right)$ عدد لفاته $N$ يمر به تيار كهربي شدته $I$ موضوع في مجال مغناطيسي منتظم كثافة فيضه $B$ بحيث يكون مستوى الملف موازياً لخطوط الفيض المغناطيسي ، أي من الأشكال البيانية الأتية يمثل التغير في عزم الأزدواج $\left(\tau\right)$ المؤثر علي الملف خلال دورانه $90^{\circ}$ من هذا الوضع مع زاوية الدوران $\left(\theta\right)$ .....................؟

a)

b)

c)

d)

40.

ثمانية مصابيح متماثلة معاً ع التوازي وصلت بمصدر قوته الدافعة الكهربية $220\ V$ ومقاومته الداخلية $2.5\ \Omega$ ، فإذا كانت شدة التيار المار في كل مصباح $0.5\ A$ ، فإن مقاومة المصباح الواحد تساوى ........................؟

a)

$88\ \Omega$

b)

$176\ \Omega$

c)

$420\ \Omega$

d)

$440\ \Omega$

41.

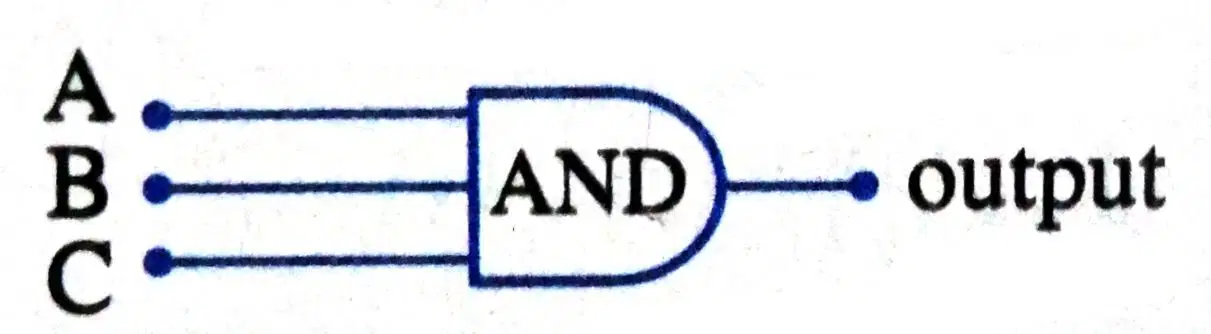

الشكل المقابل يوضح إحدى البوابات المنطقية ، فإن عدد الاحتمالات التي يكون فيها الخرج $\left(High\right)$ يساوى ......................؟

a)

0

b)

1

c)

2

d)

3

42.

سلك تم لفه كما هو موضح بالشكل المقابل وتم إمرار تيار كهربي خلاله ، فإن محصلة كثافة الفيض المغناطيسي عند النقطة $P$ تساوى .........................؟

( $\mu=4\ \pi\times10^{-7}\ Wb$ / $A.m$ : علما بان)

a)

$5.72\times10^{-5}\ T$

b)

$7.52\times10^{-5}\ T$

c)

$1.24\times10^{-4}\ T$

d)

$1.65\times10^{-4}\ T$

43.

إطاران معدنيان متماثلان على شكل حرف $U$ ينزلق عليهما قضيبان أسطوانيان معدنيان بسرعة $v$ داخل نفس المجال المغناطيسي المنتظم $B$ ، أى من الاختيارات الآتية يعبر عن اتجاه خطوط المجال المغناطيسي فى الشكل (1) واتجاه التيار المستحث في الشكل (2) .........................؟

a)

أ

b)

ب

c)

ج

d)

د

44.

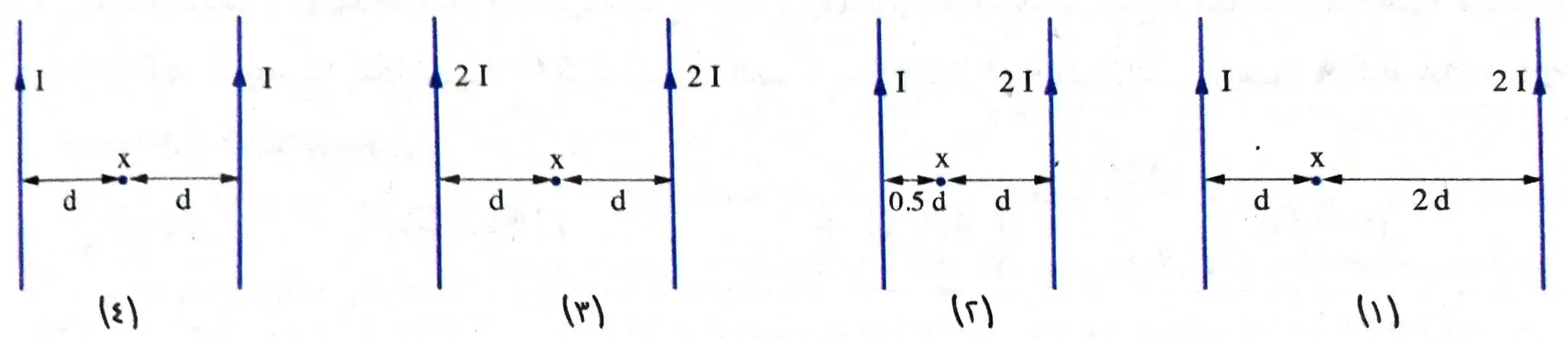

يمثل كل من الأشكال (1) ، (2) ، (3) ، (4) سلكين متوازيين يمر بكل منها تيار كهربي ، في اي من الأشكال تكون محصلة كثافة الفيض المغناطيسي عند النقطة $x$ منعدمة ؟

a)

(2) ، (1)

فقط

b)

(4) ، (3)

فقط

c)

(3) ، (2) ، (1)

فقط

d)

(4) ، (3) ، (2) ، (1)

45.

مصدر متردد جهده يحسب من العلاقة $emf=300\ \sqrt[]{2}\ \sin\ \left(21600\ t\right)$ موصل مع مكثف سعته $70\ \mu F$ وأميتر حراري مهمل المقاومة ، فإن قراءة الاميتر تساوى تقريباً ............................؟

a)

4 A

b)

6 A

c)

7 A

d)

8 A

46.

اصطدم فوتون أشعة سينية تردده $6\times10^{19}\ Hz$ وسرعته $3\times10^8\ m.s^{-1}$ بإلكترون حر فزادت طاقة حركة الإلكترون بمقدار $1.23\times10^{-15}\ J$ ، فإن سرعة الفوتون المشتت وطوله الموجي هما على الترتيب ..........................؟

( $m_e=9.1\times10^{-31}\ kg\ ،\ h=6.625\times10^{-34}\ J.s$ : علما بان)

a)

، $\ 2\times10^8\ m.s^{-1}$

$1.02\times10^{-12}\ m$

b)

، $2\times10^8\ m.s^{-1}$

$5.16\times10^{-12}\ m$

c)

، $3\times10^8\ m.s^{-1}$

$1.02\times10^{-12}\ m$

d)

، $3\times10^8\ m.s^{-1}$

$5.16\times10^{-12}\ m$

47.

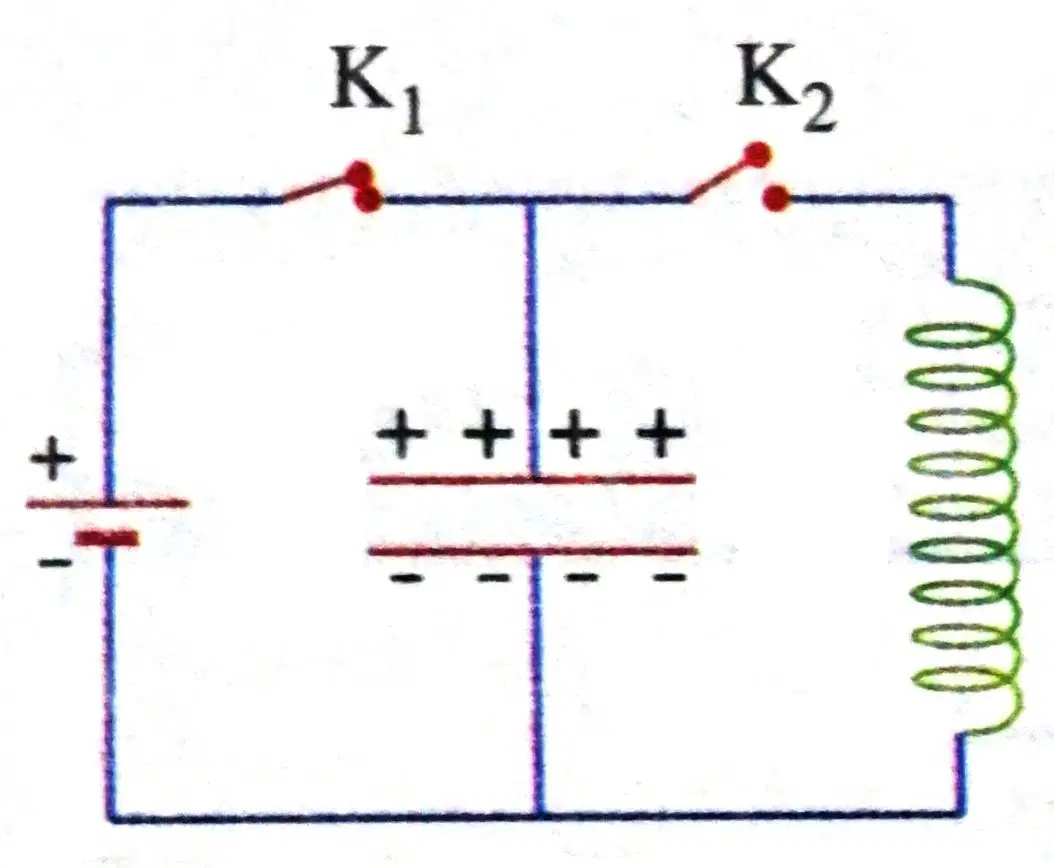

في الدائرة الكهربية المقابلة عند فتح المفتاح $K_1$ ثم غلق المفتاح $K_2$ ، اشرح لماذا يمر تيار متردد بين الملف والمكثف ؟

(a)

48.

في الشكل المقابل إذا كانت قيمة كل مقاومة تساوى $R$ ، احسب المقاومة المكافئة للمجموعة ؟

(a)

49.

الشكل البياني المقابل يمثل العلاقة بين الفيض المغناطيسي الذي يخترق ملف دينامو $\left(\phi_m\right)$ والزمن $\left(t\right)$ ، فإذا كان الملف يتكون من $700$ لفة ويدور بسرعة ثابتة في مجال مغناطيسي منتظم اتجاهه عمودي على محور الدوران ، احسب القوة الدافعة الكهربية الفعالة المتولدة في ملف الدينامو ؟

(a)

50.

اشرح لماذا يستخدم الليزر في عمليات إعادة التئام الانفصال الشبكى بالعين ؟

(a)
