WorksheetsRepàs. Electrònica analògica
Total questions: 25
Worksheet time: 16mins
Una resistència és un component passiu que:
emmagatzema una petita càrrega d'energia elèctrica.
augmenta la tensió total.
ofereix una oposició al pas de corrent elèctric.
Què significa el color de la quarta línia de color d'una resistència?
1a xifra
Tolerància
2a xifra
Multiplicador

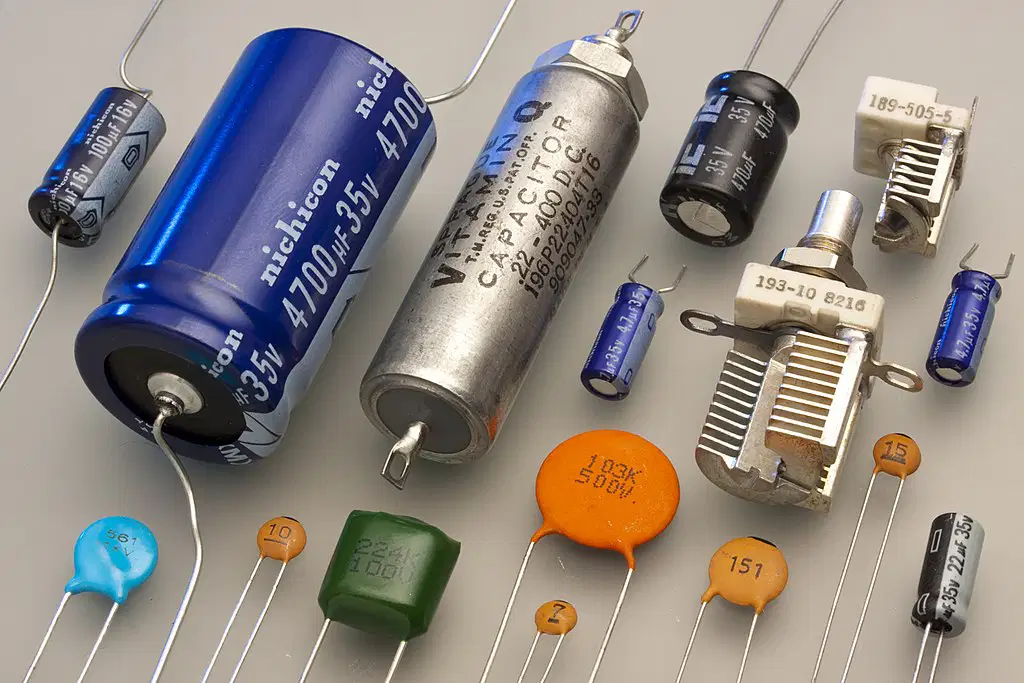

Un condensador és un component electrònic que:
impedeix el pas de corrent en un sentit
crea un camp magnètic en circular corrent
te tres potes anomenades col·lector, emissor i base
emmagatzema temporalment petites càrregues
El condensador està format per dues plaques metàl·liques i un material aïllant. Les plaques metàl·liques s'anomenen:
armadura
dielèctric
bobina
cristall
Un díode permet
emmagatzemar càrregues elèctriques
que circuli corrent del col·lector al emissor
que el corrent circuli en un únic sentit
Símbol condensador
1
2
3
4
Símbol díode
1
2
3
4
Què és un díode?
És un dispositiu electrònic que s'oposa als canvis bruscos de voltatge.
És un dispositiu electrònic que s'oposa als canvis bruscos de corrent.
És un dispositiu electrònic que només condueix el corrent elèctric en un sentit, si s'usa en el rang de voltatge adequat.
És un dispositiu electrònic usat per donar energia a un circuit.
Observa el codi de colors y digues quins colors tendrà una resistència el valor del qual és 470 ohms i la tolerància del 5 %.
El díode de la imatge està connectat en
Polarització directa
Polarització inversa
Curtcircuit
Tall
Marca els circuits en què s'encendrà la bombeta:
En el circuit de la imatge, com estaria el LED?
Apagat, perquè està en polarizació inversa
Apagat, porquè està en polarizació directa
Encès, perquè està en polarització directa
Apagat, perquè no li arriba corrent
El símbol d'aquest component és:
L'associació de resistències d'aquest circuit és...
Sèrie
Para·lel
Mixte
aleatori
Aquest símbol és ...
Led
Condensador
Díode
Fototransistor
Quines bombetes s'il·luminaran al tancar l'interruptor?
L1
L2
Cap
No ho podem saber
S'il·luminarà la bombeta al prèmer el polsador?
SI
NO
farà llum intermitent
Base i Col·lector
Ànode (+) i Càtode (-)
Emisor, Base i Col·lector
Càtode (+) i Ànode (-)
