Điện tử công suất

Total questions: 60

Worksheet time: 10mins

Name

Class

Date

1. Khi cần khóa Tiristor trong mạch điện một chiều chúng ta cần:

a. Cắt nguồn điện lưới

b. Tạo dòng điện chạy ngược Tiristor sao cho tổng dòng điện Tiristor bằng 0

c. Ngắn mạch Tiristor bằng một mạch khác

d. Tất cả các cách trên

2. Tiristor trong mạch điện một chiều không thể khóa được khi:

a. Cắt nguồn điện lưới

b. Tạo dòng điện chạy ngược Tiristor sao cho tổng dòng điện Tiristor bằng 0

c. Ngắn mạch Tiristor bằng một mạch khác

d. Đang có dòng điện thuận chạy qua

3. Tiristor muốn mở được phải:

a. Có điện áp dương Anod so với Catod

b. Có dòng điện điều khiển

c. Có tải

d. Tất cả các điều kiện trên

4. Triac muốn mở phải đáp ứng điều kiện

a. Có dòng điện xoay chiều MT1, MT2

b. Có dòng điện điều khiển

c. Có dòng điện một chiều MT1, MT2

d. Có A và B

e. Có A và B hoặc C và B

5. Transistor có thể dùng để điều khiển điện áp xoay chiều công nghiệp được không ?

a. Được

b. Không

c. Được nhưng phải băm áp

d. Được nhưng phải mắc theo sơ đồ điện áp xoay chiều

6. Linh kiện bán dẫn có BA chất bán dẫn p, n đặt liên tiếp nhau qua HAI tiếp giáp là linh kiện nào trong các linh kiện sau ;

a. Điode

b. Transistor lưỡng cực

c. Tiristor

d. Triac

7. Linh kiện bán dẫn có BỐN chất bán dẫn p, n đặt liên tiếp nhau qua BA tiếp giáp là

a. Điode

b. Transistor lưỡng cực, Transistor thường

c. Tiristor

d. Triac

8. Transistor không thể dùng làm linh kiện động lực điều khiển :

a. Chỉnh lưu

b. Băm áp 1 chiều

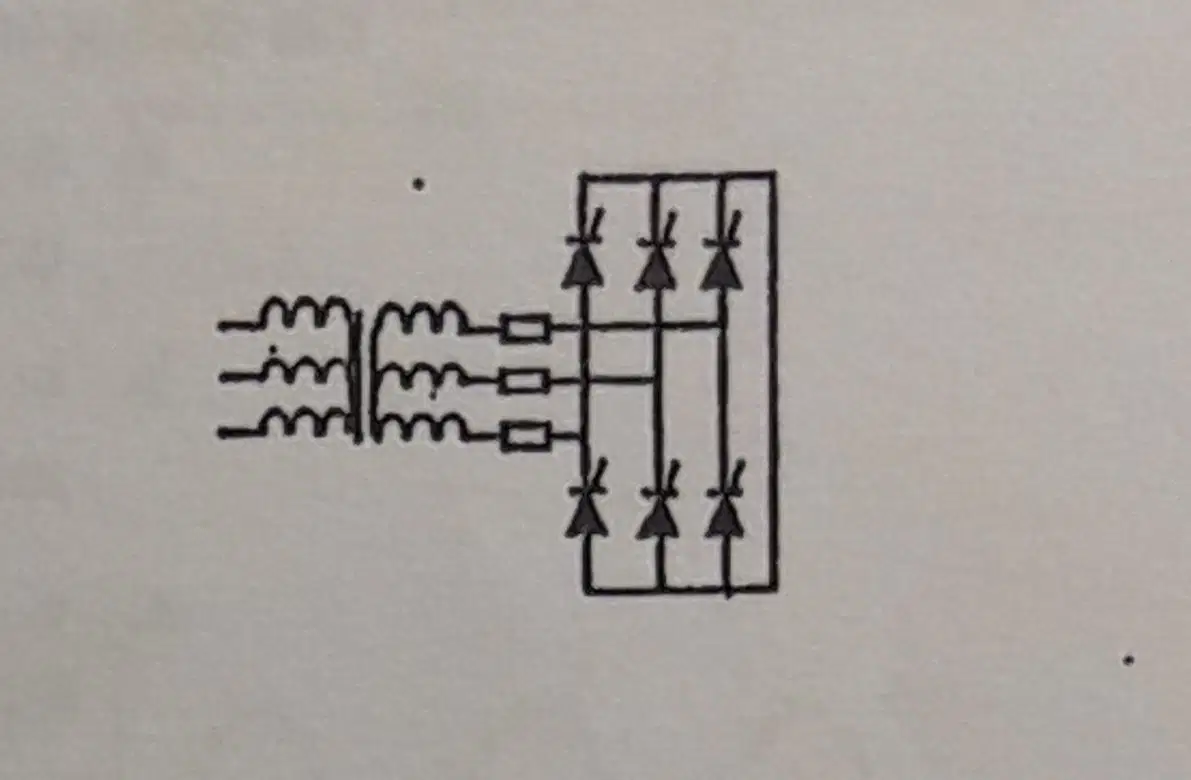

c. Biến tần độc lập

d. biến tần công nghiệp

9. Công tắc tơ tĩnh nên thay thế công tắc tơ có tiếp điểm trong các trường hợp điển hình sau :

a. Môi trường làm việc nhiều bụi

b. Môi trường dễ cháy

c. Làm việc dài hạn

d. A và C

e. a và b

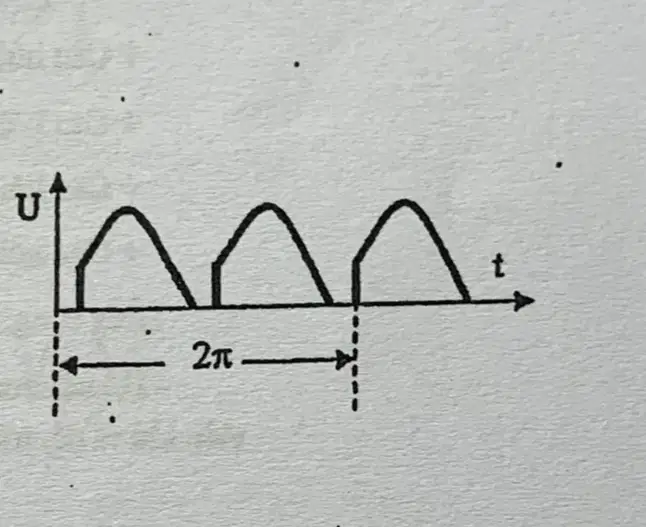

10.

10. Một động cơ điện 1 chiều có P = 1 kW, U = 220V, cấp điện từ điện lưới một pha điều khiển tốc độ bằng chỉnh lưu. Sơ đồ chỉnh lưu nào dưới đây thích hợp nhất cho điều khiển động cơ này ?

a. Chỉnh lưu cả chu kỳ với biến áp có trung tính

b. Chỉnh lưu cầu một pha điều khiển đối xứng

c. Chỉnh lưu một nửa chu kỳ

d. Cả a và b

11.

11. Một động cơ điện ba pha cấp điện từ điện lưới công nghiệp ba pha. Bộ biến đổi nào dưới đây không thể dùng để điều khiển tốc độ động cơ này :

Biến tần trực tiếp ba pha

biến tần công nghiệp một pha ra ba pha

Chỉnh lưu cầu ba pha

Điện áp xoay chiều ba pha

12.

12. Một bề mạ có thông số U = 12V ; I = 500 A dùng trong mạng điện dân dụng (điện gia đình thông dụng 1 pha) – có thể dùng bộ biến đổi nào để cấp điện cho bề mạ :

a. Chỉnh lưu cả chu kì với biến áp có trung tính

b. Chỉnh lưu tia ba pha

c. Băm áp 1 chiều

d. Điện áp xoay chiều một pha

13.

13. Khi cần điều khiển điện áp một chiều 220V với nguồn cấp 3 pha (220/380 V), không cần biến áp, sơ đồ nào dưới đây tối ưu hơn

a. Chỉnh lưu cầu 1 pha

b. Chỉnh lưu cả chu kỳ với biến áp có trung tính

c. Chỉnh lưu tia ba pha

d. Chỉnh lưu cầu ba pha

14.

14. Trong bộ chỉnh lưu tia 3 pha khi lựa chọn dây nối từ biến áp tới chỉnh lưu tương quan dây nối pha và trung tính như thế nào thì đúng:

a. Dây pha lớn gấp 3 dây trung tính

b. Dây trung tính gấp đôi dây pha

c. cả bốn dây bằng nhau

d. phương án khác

15.

15. Chỉnh lưu cầu một pha điều khiển không đối xứng điều khiển động cơ điện một chiều. Tải nào của động cơ thì phù hợp hệ thống trên :

a. Tải thế năng

b. Tải phản kháng

c. Tải quạt gió

d. a và b

e. b và c

16.

16. Một bộ chỉnh lưu hở mạch tải điều khiển góc mở các tiristor đồng hồ vôn kế không chỉ đúng là do

a. Hỏng mạch điều khiển

b. Tiristor không tải

c. Hỏng Tiristor

17.

17. Chỉnh lưu tia ba pha tải thuần trở, góc mở tối đa để dòng điện tải bằng 0 là

a. 90⁰

b. 120⁰

c. 150⁰

d. 180⁰

18.

18. Chỉnh lưu cầu 3 pha điều khiển đối xứng tải thuần trở, góc mở tối đa để dòng điện tải bằng 0 là :

a - 90⁰

b - 120⁰

c - 150⁰

d - 180⁰

19.

19. Chỉnh lưu cầu 3 pha điều khiển không đối xứng tải thuần trở(R), góc mở tối đa để dòng điện tải bằng 0 là :

a. 90⁰

b. 120⁰

c. 150⁰

d. 180⁰

20.

20. Chỉnh lưu cầu ba pha có thứ cấp biến áp được thiết kế nối tam giác chuyển thành nối sao điện áp một chiều trên tải sẽ thay đổi như thế nào ?

a. Không thay đổi

b. Tăng $\sqrt[]{3}$ lần

c. Giảm $\sqrt[]{3}$ lần

d. Không điện áp

21.

21. Biến áp của chỉnh lưu tia ba pha, thứ cấp có thể nối :

a. Sao

b. Tam giác

c. Không cần xét cách nối

22.

22. Nguyên nhân có trùng dẫn trong các bộ chỉnh lưu là do :

a. Điện áp của cảm biến đủ lớn

b. Điện cảm tải đủ lớn để dòng điện tải liên tục

c. Cả hai nguyên nhân trên

23.

23. Chỉnh lưu ba pha biến áp có sơ cấp nên nối tam giác lí do chính là vì

a. Khử được hài bậc ba bên trong biến áp

b. Khử hài bậc ba không trả lên lưới

c. Đơn giản dễ chế tạo

d. Dây nhỏ dễ quấn

24.

24. Một động cơ điện một chiều nhận điện từ điện lưới xoay chiều. Khi cần điều khiển tốc độ có thể thực hiện bằng bộ nguồn nào sau đây :

a. Chỉnh lưu cầu một pha điều khiển đối xứng

b. Chỉnh lưu cầu ba pha điều khiển đối xứng

c. Chỉnh lưu tia ba pha

d. Chỉnh lưu không điều khiển sau đó băm áp một chiều để điều khiển

e. Cả 4 bộ nguồn trên

25.

25. Khi nguồn cấp là điện một chiều, cấp điện cho tải một chiều, sơ đồ tối ưu nên sử dụng để điều khiển điện áp một chiều là:

A. Bằng điện trở phụ mắc nối tiếp với tải

B. Bằng tranzitor mắc nối tiếp với mạch khuếch đại tranzitor

C. Băm áp 1 chiều

Chỉnh lưu cầu 1 pha

26.

26. Một xe nâng và vận chuyển hàng trong các xí nghiệp công nghiệp. Hiện nay bộ nguồn nào được coi là tối ưu cho việc điều khiển động cơ này:

A. Chỉnh lưu cầu một pha

B. Băm áp 1 chiều điều khiển điện áp phần ứng

C. Băm xung điện trở phần ứng

D. điều chỉnh liên tục điện áp phần ứng bằng tranzitor

27.

27. Một động cơ điện một chiều nhận điện từ nguồn acquy. Khi cần điều khiển tốc độ có thể thực hiện bằng bộ nguồn nào sau đây:

a. chỉnh lưu cầu một pha điều khiển đối xứng

b. chỉnh lưu tia ba pha

c. bằng băm áp một chiều

cả 3 bộ nguồn trên

28.

28. Bộ băm áp 1 chiều có tần số làm việc lớn hơn 100kHz, dòng điện 10A, điện áp 100V. Linh kiện nào thích hợp cho sơ đồ này

a. tiristor

b. triac

c. tranzitor

d. diode

29.

29. Băm áp 1 chiều có chất lượng điều khiển dòng điện một chiều tốt hơn chỉnh lưu điều khiển là do:

a. tần số băm áp 1 chiều cao hơn nhiều so với chỉnh lưu

b. dễ điều khiển

c. nguồn cấp 1 chiều nên chất lượng điều khiển tốt hơn

d. tổn hao công suất nhỏ hơn.

30.

30. Một bếp điện công nghiệp pha bằng sợi đốt cần điều khiển nhiệt độ, bộ biến đổi nào được coi là tối ưu cho bếp điện này:

a. chỉnh lưu cả chu kỳ với biến áp có trung tính

b. chỉnh lưu tia ba pha

c. băm áp 1 chiều

d. điện áp xoay chiều một pha

31.

31. Một bộ điều áp xoay chiều một pha tải điện cảm điều khiển bằng xung đơn, ở vùng góc mở nhỏ có thể mất điều khiển. Nguyên nhân nào dưới đây được coi là đúng:

a. góc điều khiển nhỏ hơn góc trễ

b. dòng điện tự giữ của tiristor lớn

c. điện áp Uak quá bé

d. tất cả ba nguyên nhân trên

32.

32. Điều khiển dòng điện xoay chiều đối xứng có thể dùng:

a. tiristor

b. triac

c. tranzitor

d. tiristor và triac

e. triac và tranzitor

33.

33. Một động cơ điện không đồng bộ ba pha rotor lồng sóc cấp điện từ lưới một pha, có thể dùng bộ biến đổi nào dưới đây để hiển thị tốc độ:

a. chỉnh lưu cầu một pha điều khiển đối xứng

b. bộ biến tần công nghiệp với đầu vào một pha đầu ra một pha

c. bộ điều áp xoay chiều một pha

d. cả ba bộ nguồn trên

34.

34. Một bếp điện cảm ứng dân dụng được thiết kế với tần số 5kHz. Có thể dùng bộ biến đổi nào dưới đây để cấp điện cho bếp

a. chỉnh lưu cầu một pha điều khiển đối xứng

b. biến tần công nghiệp với đầu vào một pha đầu ra một pha

c. biến tần trực tiếp một pha

d. bộ điều áp xoay chiều một pha

35.

35. Một lò nấu thép trung tần công nghiệp có công suất lớn bộ nguồn nào dưới đây thích hợp cấp điện cho tải này

a. biến tần độc lập một pha

b. biến tần công nghiệp đầu vào một pha đầu ra một pha

c. biến tần công nghiệp đầu vào ba pha đầu ra một pha

d. điều áp xoay chiều một pha

36.

36. Sóng cơ bản của biến tần độc lập có dạng:

a. sóng sin

b. sóng tam giác

c. sóng vuông

d. sóng bậc thang

37.

37. biến đổi dòng điện xoay chiều thành một chiều có điều khiển không thể dùng:

a. chỉnh lưu điều khiển bằng tiristor

b. chỉnh lưu không điều khiển bằng diode sau đó dùng băm áp để điều khiển

c. điều áp xoay chiều phía trước biến áp với chỉnh lưu diode sau biến áp

d. biến tần trực tiếp

38.

38. Tiristor có thông số Un = 350V, Idm = 100A làm việc với điều kiện có cánh tỏa nhiệt không quạt đối lưu không khí. Thông số tải dưới đây phù hợp nhất với tiristor này

a. U = 350; I = 10

b. U = 150; I = 30

c. U = 150; I = 50

d. U = 300; I = 20

39.

39. Tải có thông số làm việc của tiristor U = 350V; I = 100A, điều kiện làm việc có cánh tỏa nhiệt có quạt là mát. Tiristor nào dưới đây được lựa chọn phù hợp cho tải này:

a. Un = 550V; Idm = 100A

b. Un = 1000V; Idm = 200A

c. Un = 450V; Idm = 200A

d. Un = 700V; Idm = 1000A

40.

40. Mạch RC mắc song song với các van bán dẫn động lực dùng để

a. bảo vệ xung điện áp từ lưới

b. bảo vệ van khi chuyển mạch

c. bảo vệ nhiệt cho van bán dẫn

d. bảo vệ ngắn mạch van bán dẫn

41.

41. Mạch RC mắc song song ở đầu vào của mạch ĐTCS dùng để:

a. bảo vệ điện áp từ lưới

b. bảo vệ van khi chuyển mạch

c. bảo vệ nhiệt cho van bán dẫn

d. bảo vệ ngắn mạch van bán dẫn

42.

42. Cần mắc song song các van bán dẫn trong trường hợp nào sau đây

a. ngắn mạch van bán dẫn

b. dòng điện làm việc lớn hơn dòng điện của van theo điều kiện làm mát

c. xung điện áp từ lưới

d. ngắn mạch tải

43.

43. Chức năng của biến áp trong các mạch điện tử công suất:

a. biến đổi điện áp lưới cho phù hợp với tải

b. bảo vệ xung điện áp từ lưới

c. bảo vệ di/dt cho van bán dẫn

d. tất cả các chức năng trên

44.

44. Khâu so sánh của mạch điều khiển tương tự (tìm thời điểm mở tiristor) tối ưu nhất nên dùng mạch so sánh bằng:

a. tranzitor

b. một cổng đảo KĐTT

c. hai cổng KĐTT

d. một cổng không đảo KĐTT

45.

45 Mạch điều khiển chỉnh lưu cầu một pha điều khiển không đối xứng có thể dùng điều khiển chỉnh lưu cả chu kỳ với biến áp có trung tính được không (khi tiristor cùng thông số):

a. được không cần thay đổi gì

b. không được

c. cần thay đổi thêm ở tầng tạo xung

d. cần thay đổi ở khâu đồng pha

46.

46. Mạch điều khiển chỉnh lưu tia ba pha có thể dùng để điều khiển chỉnh lưu cầu ba pha điều khiển không đối xứng được ko (khi tiristor cùng thông số):

a. được không cần thay đổi gì

b. không được

c. được nhưng cần thay đổi thêm ở tầng tạo xung

d. được nhưng cần thay đổi ở khâu đồng pha

47.

47. Hãy đọc đúng tên sơ đồ trong các tên gọi sau:

a. chỉnh lưu cầu một pha điều khiển đối xứng

b. chỉnh lưu cả chu kỳ với biến áp có trung tính

c. điều áp xoay chiều một pha

d. không phải các sơ đồ trên

48.

48. Hãy đọc đúng tên sơ đồ

a. chỉnh lưu cầu ba pha

b. chỉnh lưu tia ba pha

c. điện áp xoay chiều ba pha bằng tiristor

d. biến tần trực tiếp nguồn cấp ba pha

49.

49. Hãy đọc đúng tên sơ đồ trong các tên gọi sau:

a. chỉnh lưu cầu ba pha

b. chỉnh lưu tia ba pha

c. điều áp xoay chiều ba pha bằng tiristor

d. chỉnh lưu tia sáu pha

50.

50. Hãy đọc đúng tên sơ đồ

a. chỉnh lưu một nửa chu kỳ

b. băm áp 1 chiều

c. điều áp xoay chiều một pha

d. không phải các sơ đồ trên

51.

51. Hãy đọc đúng tên sơ đồ

a. chỉnh lưu cầu ba pha

b. điều áp xoay chiều ba pha bằng tiristor

c. chỉnh lưu tia sáu pha

d. biến tần trực tiếp với nguồn cấp 3 pha

Đéo có đáp án đúng. Nh như l

52.

52. Trên màn hình dao động kí hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. chỉnh lưu cầu ba pha ĐKĐK có góc mở $\alpha\ =\ 60\degree$ tải R-L

b. chỉnh lưu cầu ba pha ĐKĐK có góc mở $\alpha\ =\ 60\degree$ tải R

c. chỉnh lưu tia ba pha có góc mở $\alpha\ =\ 60\degree$ tải R-L

d. chỉnh lưu tia ba pha có góc mở $\alpha\ =\ 30\degree$ tải R - L

53.

53. Trên màn hình dao động kí hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. chỉnh lưu cầu ba pha ĐKĐX có góc mở $\alpha\ =\ 60\degree$ tải R-L

b. chỉnh lưu cầu ba pha ĐKKĐX có góc mở $\alpha\ =\ 60\degree$ tải R

c. chỉnh lưu tia ba pha có góc mở $\alpha=60\degree$ tải R-L

d. chỉnh lưu tia ba pha có góc mở $\alpha=30\degree$ tải R-L

54.

54. Trên màn hình dao động kí hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. chỉnh lưu cầu một pha ĐKĐX có góc mở $\alpha\ =\ 60\degree$ tải R-L

b. chỉnh lưu cầu ba pha ĐKKĐX có góc mở $\alpha\ =\ 60\degree$ tải R-L

c. chỉnh lưu tia ba pha có góc mở $\alpha=60\degree$ tải R-L

d. chỉnh lưu tia ba pha có góc mở $\alpha=30\degree$ tải R

55.

55. Trên màn hình dao động điện ký hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. chỉnh lưu cầu 1 pha ĐKĐX có góc mở $\alpha=60\degree$ tải R-L

b. chỉnh lưu cả chu kì với BATT có góc mở $\alpha=60\degree$ tải R-L

c. chỉnh lưu tia ba pha có góc mở $\alpha=60\degree$ tải R

d. chỉnh lưu tia ba pha có diode xả năng lượng có góc mở $\alpha=60\degree$ tải R-L

56.

56. Trên màn hình dao động kí hiện đường cong điện áp như hình vẽ. Bộ nguồn nào sau đây cho đường cong này

a. chỉnh lưu cầu một pha ĐKĐX tải R-L

b. chỉnh lưu cả chu kỳ với BATT tải R-L

c. Chỉnh lưu tia ba pha tải R

d. Chỉnh lưu cầu một pha ĐKKĐX tải

57.

57. Trên màn hình dao động kí hiện đường cong điện áp như hình vẽ. Bộ nguồn nào sau đây cho đường cong này:

a. chỉnh lưu cầu một pha ĐKĐX tải R

b. chỉnh lưu cả chu kì với BATT tải R

c. chỉnh lưu cầu một pha ĐKKĐX tải R-L

d. Chỉnh lưu cầu một pha ĐKKĐX tải R

e. tất cả các bộ nguồn trên đều đúng

58.

58. Trên màn hình dao động kí hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. Chỉnh lưu cầu một pha ĐKDX

b. băm áp 1 chiều tải R-L

c. Băm áp 1 chiều tải R

d. biến tần độc lập 1 pha

59.

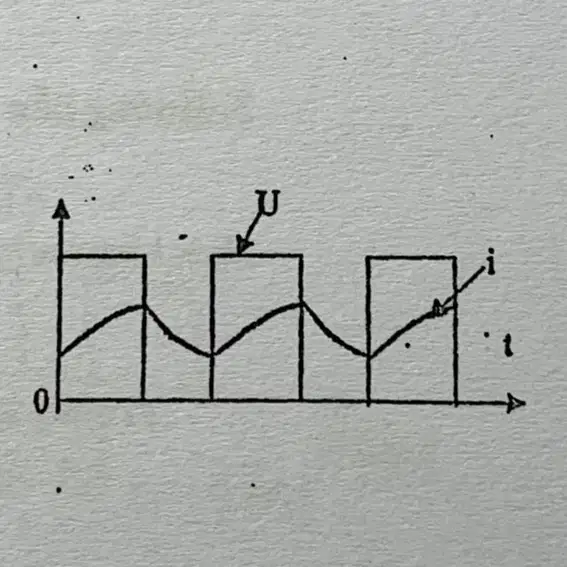

59. Trên màn hình dao động kí hiện đường cong điện áp và dòng điện như hình vẽ. Bộ nguồn nào sau đây cho các đường cong này:

a. Chỉnh lưu cầu một pha ĐKĐX

b. băm áp 1 chiều tải R-L

c. Băm áp 1 chiều tải R

d. biến tần độc lập 1 pha tải R-L

60.

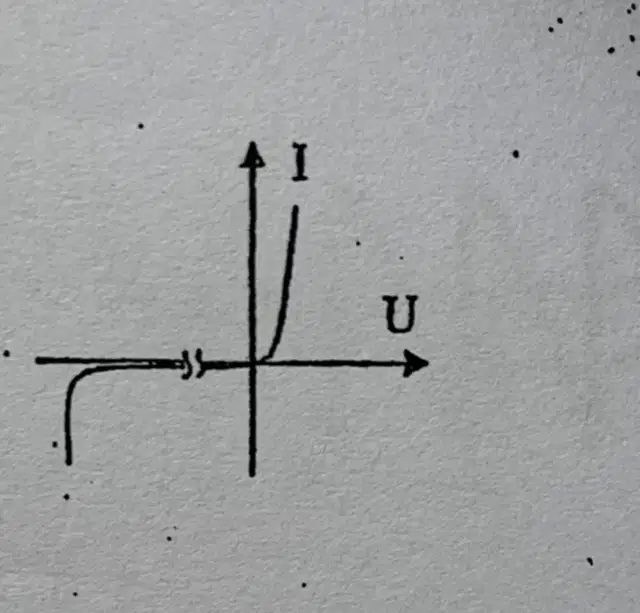

60. Đặc tính vôn-ampe ở hình vẽ bên là của linh kiện bán dẫn nào

a. diode

b. tiristor

c. triac

d. tranzitor lưỡng cực

Reset

Điện tử công suất

Total questions: 60

Worksheet time: 10mins

Similar Resources on Wayground
