WorksheetsElectrònica digital final
Total questions: 10
Worksheet time: 3hrs 30mins
La funció simplificada que resulta d'aquesta taula de Karnaugh és:
BA'+C'B+BA'
B'A'+C'B+BA'
BC'+A'C+BA'
BA'+C'B+B'A
La funció SIMPLIFICADA D'AQUESTA taula de la veritat és:F=
F=a'bc'+b'c+ac
F=abc'+b'c+ac
F=a'bc'+b'c'+ac
F=a'b'+b'c+ac
La funció simplificada d'aquesta taula de la veritat és:
M=BC+AC+AB
M=ABC+AC+AB
M=BC+A'C+AB
M=BC+AC+ABC
De quina funció deriva aquest circuit de contactes?
p=(d+m) (i)
p=dm'+id
p=dm+i
p=d+m+i
De quina funciona deriva aquest circuit de contactes?
a= (b+j+i) (b+j)
a=b'ji+bj
a=b'i+bj
a= (b'+i) (b+j)
Quina funció representa aquest esquema de portes lògiques?
r= c (v1'+v2')
r= v1'v2'+c
r= (c+v1) (v1'+v2')
r=cv1'v2'
Quina funció representa el següent circuit de portes lògiques?
r=sh'+st+h't
r=sh'+st+s't
r=sh'+st+s't
r=s'h'+st+h't
Quina funció representa aquest circuit de portes lògiques?
ac= i+e'+f'
ac= ie'f'
ac= i'ef'
ac= e'i+f'
Quina funció representa el següent circuit de portes lògiques?
c=(sc)' (cp)'+(sc)(cp)(ct)
c=(sc)' (cp)+(sc)(cp)'(ct)
c=(sc)' (cp)+(sc)(cp)(ct)
c=(sc)(cp)(ct)+(sc) (cp)'

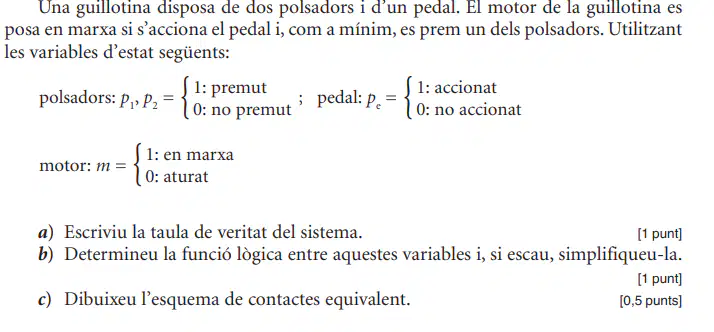

Quina taula de la veritat correspon a aquest enunciat?
