PM SCANIA LIGHT TRUCK

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Berapa ukuran kunci, jenis kunci yang digunakan dan torque e/g drain plug SCANIA...

a)

60Nm

b)

70Nm

c)

80Nm

d)

90Nm

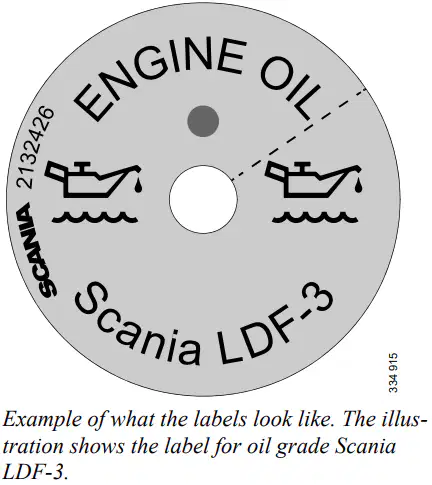

2.

LDF adalah...

a)

lubricating double fill test

b)

Long drain field test

c)

Lubricating double filler test

d)

Salah semua

3.

Berapa torque nut rotor cover...

a)

1.5Nm

b)

1.5Kgm

c)

1.5 torque by hand

d)

1.5Kgf

4.

Berapa torque bolt rotor cover...

a)

1.5 torque by hand

b)

15Kgm

c)

1.5Nm

d)

15Nm

5.

Berapa torque cover engine oil filter...

a)

25Nm

b)

25bar

c)

25Kgm

d)

2.5Kgf

6.

Tools yang digunakan untuk melepas cover filter oil engine dan fuel adalah ukuran...

a)

36mm handle 3/4

b)

32mm handle 3/4

c)

30mm handle 3/4

d)

35mm handle 3/4

7.

Pada umumnya apa jenis filter yang digunakan pada main fuel filter dan engine oil filter...

a)

Catridge

b)

Element

c)

Paper filter

d)

Sintetic filter

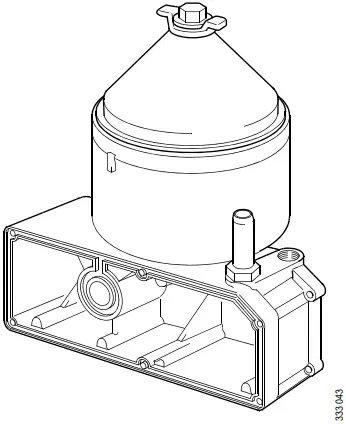

8.

Apa nama sistem breather pada gambar disamping...

a)

OCV

b)

CCV

c)

CVT

d)

OVT

9.

Apa fungsi dan nama tool pada gambar disamping...

a)

Bearing device - memutar playwheel

b)

Rotor tool - memutar kiri dan kanan engine

c)

Turning tool - memutar flywheel

d)

Turning tool - memutar engine

10.

Apa fungsi dan nama tools pada gambar disamping...

a)

Seeting tools - adjust valve injector

b)

Seeting - adjust fuel system

c)

Seeting tools - adjust injector

d)

Seeting tools - adjust nozzle

11.

Berapa firing order engine SCANIA DC13...

a)

1-5-3-6-2-4

b)

1-5-2-6-3-4

c)

1-2-3-4-5-6

d)

1-3-5-2-6-4

12.

Pada gambar disamping, adalah marking yang terdapat pada... dan posisinya dilihat dari...

a)

Flywheel - lower window

b)

Rocker arm - lower window

c)

Front damper engine - lower window

d)

Rear damper engine lower window

13.

Pada gambar disamping, adalah marking yang terdapat pada... dan posisinya dilihat dari...

a)

Rear damper - upper window

b)

Front damper - upper window

c)

Rocker arm - upper window

d)

Flywheel - upper window

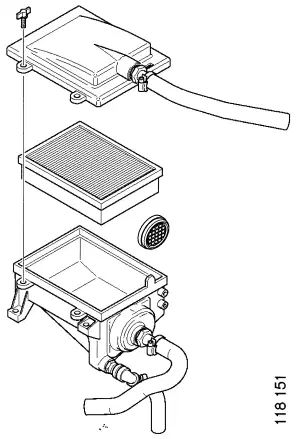

14.

Apa nama komponen pada gambar disamping...

a)

Dustcator

b)

Evacuator

c)

Dust indicator

d)

Gauge indicator

15.

Apa singkatan dari gambar disamping...

a)

Scania double power 3

b)

Scania diagnosis power 3

c)

Scania diagnos programmer 3

d)

Scania devlop programmer 3

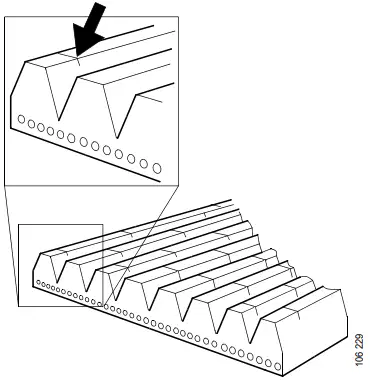

16.

Apa jenis belt pada gambar disamping...

a)

Bended v-belt

b)

V - ribbed v-belt

c)

V-belt

d)

Timing belt

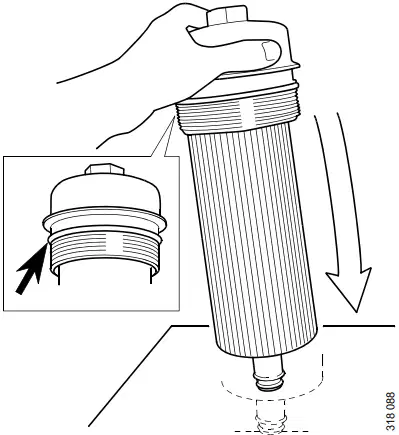

17.

Apa nama komponen pada gambar disamping...

a)

Fuel filter

b)

Engine oil filter

c)

Fuel filter with water separator

d)

Water air separator

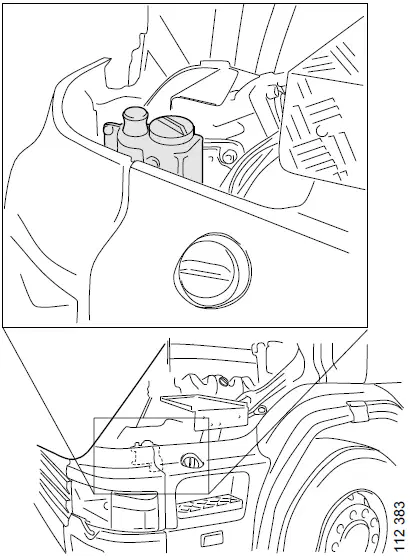

18.

Apa nama komponen pada gambar disamping...

a)

Water reservoir

b)

Washer reservoir

c)

Clucth reservoir

d)

Reservoir

19.

Sedang melakukan pengukuran apa pada gambar disamping...

a)

Disc plate

b)

Disc clutch

c)

Pressure plate

d)

Flywheel

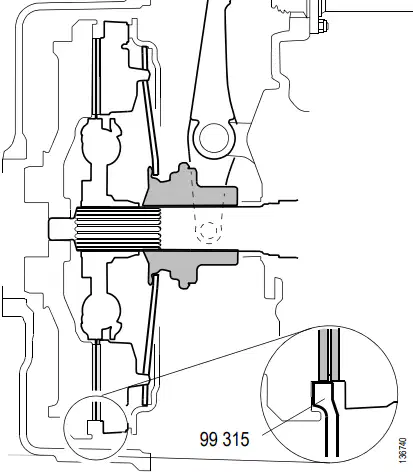

20.

Apa fungsi dan nama tools pada gambar disamping...

a)

Bar - buat mencongkel oring

b)

Bar - pencongkel snap ring

c)

Disc wear gauge - mengetahui keausan disc clutch

d)

Tidak ada jawaban

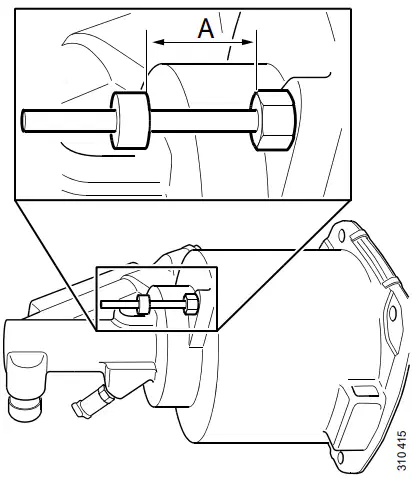

21.

( A ) Pada gambar disamping adalah...

a)

Mengetahui panjang rod servo clutch

b)

Mengetahui pergerakan servo clutch

c)

Mengetahui keausan disc clutch

d)

Mengetahui kerusakan inner komponen clutch servo

22.

Berapa ukuran kunci dan torque no 1 dan 2 pada gambar diamping

a)

17 - 100Nm

b)

19 - 100Nm

c)

22 - 100Nm

d)

24 - 100Nm

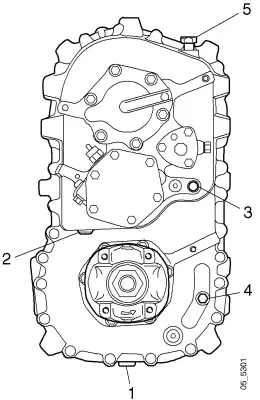

23.

No 5 pada gambar disamping adalah...

a)

Plug

b)

Cap

c)

Nut

d)

Breather

24.

No 3 pada gambar disamping adalah...

a)

Inspection plug

b)

Filler plug

c)

Level plug

d)

Drain plug

25.

No 2 pada gambar disamping adalah...

a)

Drain plug

b)

Level plug

c)

Filler plug

d)

Cap plug

26.

No 4 pada gambar disamping adalah...

a)

Filler plug

b)

Level plug

c)

Drain plug

d)

Inspection plug

27.

No 1 pada gambar disamping adalah...

a)

Filler plug

b)

Level plug

c)

Drain plug

d)

Inspection plug

28.

Berapa ukuran kunci, jenis kunci yang digunakan dan torque drain plug, level plug front axle AMD901...

a)

L19 - 100Nm

b)

L18 - 100Nm

c)

L17 - 100Nm

d)

L14 - 100Nm

29.

Berapa ukuran kunci, jenis kunci dan torque drain plug level plug rear axle RP835 dan RBP835...

a)

L14 - 100Nm

b)

L17 - 100Nm

c)

L18 - 100Nm

d)

L19 - 100Nm

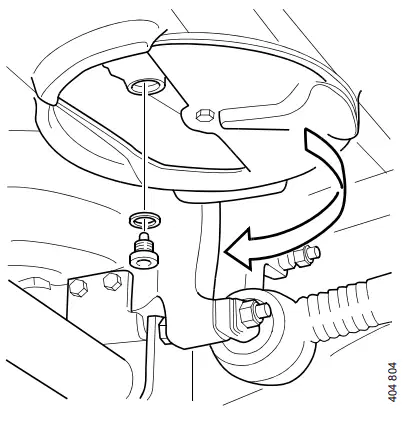

30.

Berapa ukuran kunci, jenis kunci dan torque drain plug level plug pada gambar disamping...

a)

socket12 - 10Nm

b)

Socket11 - 10Nm

c)

Socket10 - 10Nm

d)

Socket9 - 10Nm

31.

Berapa ukuran kunci, jenis kunci dan torque drain plug level plug pada gambar disamping...

a)

L11 - 40Nm

b)

L12 - 40Nm

c)

L13 - 40Nm

d)

L14 - 40Nm

32.

Pada gambar disamping, saat mengarah ke angka 2 adalah kondisi...

a)

Lining brake aus

b)

Lining brake baru

c)

Posisi adjustment

d)

Posisi saat release

33.

Pada gambar disamping minimal keausan lining brake adalah...

a)

8mm

b)

9mm

c)

10mm

d)

11mm

34.

Lining brake terdapat lapisan apa saja...

a)

Hard

b)

Soft

c)

Hard and soft

d)

Medium and soft

35.

Ada berapa jenis brake chamber SCANIA, apa saja...

a)

2 - Single acting dan double acting brake chamber

b)

1 single acting

c)

2 - single and double brake chamber

d)

3 - ready mix

36.

Ada berapa jenis slack adjuster SCANIA, apa saja...

a)

1 - multi slack adjuster

b)

2 - multi slack adjuster

c)

1 - manual slack adjuster

d)

2 - manual and auto slack adjuster

37.

Berapa torque air dryer pada gambar disamping...

a)

10Nm

b)

15Nm

c)

20Nm

d)

25Nm

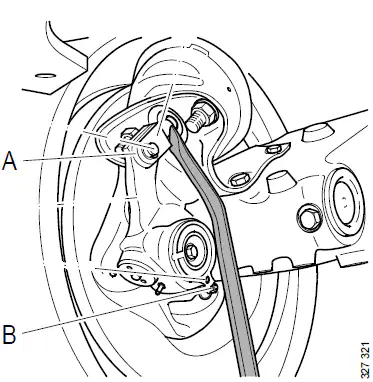

38.

Pada gambar disamping yang ditunjukkan dengan huruf ( A ) sedang dilakukan pengecekan apa...

a)

Check the play between the brake slack adjuster and link yoke and the pivot pin

b)

Check the play or the movement in the guide arm

c)

check the play in the bush for the brake camshaft. Position the tommy bar as indicated in one of the illustrations on the right

39.

Pada gambar disamping yang ditunjukkan dengan huruf ( B )sedang dilakukan pengecekan apa...

a)

Check the play in the bush for the brake camshaft. Position the tommy bar as

indicated in one of the illustrations on the right

b)

Check the play or the movement in the

guide arm

c)

Check the play between the brake

slack adjuster and link yoke and the pivot

pin

40.

Pada gambar disamping sedang dilakukan pengecekan apa...

a)

Check the play in the bush for the brake camshaft. Position the tommy bar as

indicated in one of the illustrations on the

right

b)

Check the play or the movement in the guide arm

c)

Check the play between the brake slack adjuster and link yoke and the pivot pin

41.

Kerusakan apa yang terjadi klo dilihat dari gambar disamping...

a)

Spring bolt worn out

b)

Spring bush worn out

c)

Spring bolt and spring bush worn out

42.

Dimana letak komponen yang ditunjukkan pada gambar disamping...

a)

Front spring

b)

Rear spring

c)

Front spring RH-LH

43.

Apa nama komponen yang ditunjukkan pada gambar disamping...

a)

Washer tank

b)

Tank

c)

Foot step

d)

Reservoir oil steering

44.

Apa nama komponen yang ditunjukkan no ( 1 ) pada gambar disamping...

a)

Track rod

b)

Draglink arm

c)

Draglink

d)

Guide arm

45.

Apa nama komponen yang ditunjukkan no ( 2 ) pada gambar disamping...

a)

Track rod

b)

Draglink arm

c)

Draglink

d)

Guide arm

46.

Apa nama komponen yang ditunjukkan no ( 3 ) pada gambar disamping...

a)

Track rod

b)

Draglink arm

c)

Draglink

d)

Guide arm

47.

Apa nama komponen yang ditunjukkan no ( 4 ) pada gambar disamping...

a)

Track rod

b)

Draglink arm

c)

Draglink

d)

Guide arm

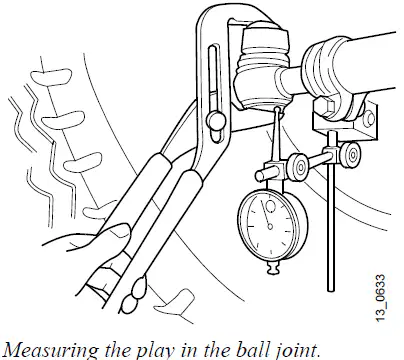

48.

Pada gambar disamping sedang dilakukan pengukuran keausan balljoint, berapa maksimum keausannya...

a)

0,5mm

b)

1mm

c)

1,5mm

d)

2mm

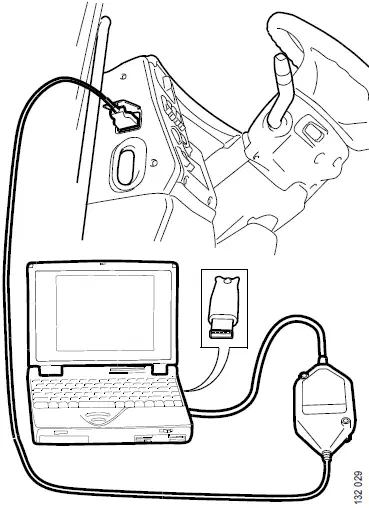

49.

Apa saja tools yang digunakan pada pada gambar disamping...

a)

VCI

b)

SDP3

c)

USB KEY

d)

LAPTOP

e)

K1

50.

Nama software yang digunakan untuk mengetahui Partbook dan Shopmanual unit scania adalah...

a)

New scania multi

b)

Impact

c)

Multi

d)

Sdp3
