O resistor é um componente que:
Limita a corrente elétrica e evita que outros componentes queimem
Aumenta a Tensão e a corrente do circuito
Desliga o circuito
Possui um terminal positivo e um terminal negativo
Para que haja corrente elétrica em um condutor (fio metálico) é preciso que os elétrons se movimentem por ele em uma determinada direção, ou seja, é necessário que algo transfira energia para as cargas elétricas serem movimentadas. Isso é feito por uma força eletromotriz, também chamada de Tensão Elétrica e Diferença de potencial.
Sabemos que a Tensão é a força responsável por criar a movimentação das cargas elétricas formando uma Corrente Elétrica.
Qual a unidade utilizada para representar a Tensão Elétrica e a Corrente Elétrica?
Tensão elétrica é representada em Kilogramas. Corrente Elétrica é representada em Litros.
Tensão Elétrica é representada em Volts ( V ). Corrente Elétrica é representada em Ampères ( A ).
Tensão Elétrica é representada em Celsius ( °C ).
Corrente Elétrica é representada em Fahrenheit ( °F ).
Tensão e Corrente não possuem unidades. São medidas adimensionais.
A seguinte equação representa a Lei:
V = R x i
Lei de OHM, que estabelece a relação entre Tensão, Resistência e Corrente.
1° Lei de Newton: um objeto em repouso ou movimento retilíneo uniforme tende a permanecer nesse estado se a força resultante sobre ele é nula
Lei de Kirchhoff: a soma algébrica das correntes que entram e saem de uma região, chamada nó, é igual a zero

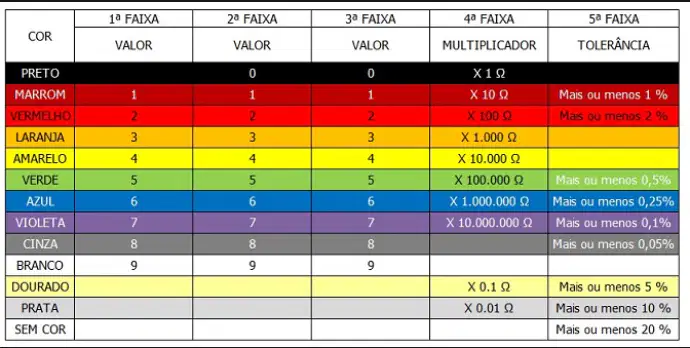

De acordo com a tabela de cores dos resistores, marque a alternativa correta:
Um resistor com as cores: Vermelho, Vermelho, Marrom e Dourado, apresenta uma resistência de 230 ohms.
A faixa dourada indica sempre o primeiro dígito.
Um resistor com as faixas:
Laranja, Verde, Vermelho e Dourado, apresenta uma resistência de 3.5 kΩ (kilo ohms) com tolerância de 5%.
Um resistor de 1 MΩ (milhão de ohms) tem as cores:
Marrom, Vermelho, Azul e Dourado.
A imagem retrata uma analogia a conceitos de Circuitos Elétricos utilizando 2 tanques e água. Quais conceitos estão sendo representados com essa analogia?
Tensão, representada pela água que passa de um tanque para o outro. Corrente, representada pela diferença de quantidade de água.
Tensão, representada quando os tanques estão com a mesma quantidade de água. Corrente, representada quando os tanques estão com níveis diferentes de água.
Tensão, representada pela diferença de nível de água. Corrente, representada pela água que flui de um tanque para o outro quando existe diferença de nível (Tensão) entre os tanques e que não existe corrente quando os tanques possuem níveis (Tensões) iguais.
