WorksheetsBaupläne
Total questions: 11
Worksheet time: 6mins
Zu Bautischlerarbeiten zählen ...
Fenster, Außentüren, Glasfassaden
Treppen, Fenster, Dachstühle
Wandverkleidung,
Innentüren,
Treppen
Fenster, Trockenausbau,
Glastrennwände
OIB Richtlinien dienen der ...
besseren Kennzeichnung der Normen
Vereinheitlichung der bautechnischen Vorschriften
Vervollständigung der Normen
besseren Übersicht der Bauvorschriften
Der Meterriss wird exakt ...... angebracht !
1 m über der fertigen Rohdecke
1000 mm über fertigen Fußboden
100 cm über der fertigen Rohdecke
1 m über fertigen Fußboden
Welche Informationen beinhalten Baupläne?
Form des Gebäudes
Position der Wände, Fenster und Türen
Art der verwendeten Materialien
Lage der Strom- und Wasseranschlüsse
In welchem Maßstab werden Einreichpläne gezeichnet?
1:50
1:200
1:100
1:20
Mit welcher Farbe werden abzubrechende Bauteile bei Umbauplänen (Adaptierungsplänen) dargestellt ?
Gelb
Rot
Grau
Grün
Welcher Werkstoff wird in Bauplänen mit dieser Schraffur gekennzeichnet?
Dämmstoff weich
Bewehrter Beton
Holzwerkstoffe
Gipskartonplatten
Welcher Werkstoff wird in Bauplänen mit dieser Farbe gekennzeichnet?
Unbewehrter Beton
Dämmstoff weich
Glas
Mauerziegel
Was wird in Bauplänen mit dieser Farbe gekennzeichnet?
Abzubrechendes Mauerwerk
Bestand
Neubau
Umbau

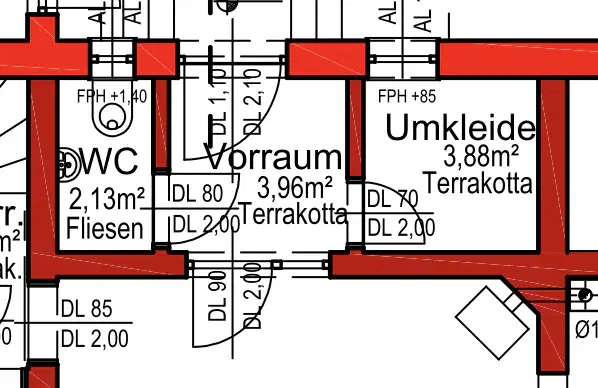

Welche Durchgangslichte (cm) hat die Tür zwischen dem Vorraum und der Umkleide?
90 / 200
110 / 210
80 / 200
70 / 200
Welche Beanspruchungsgruppe hinsichtlich der Klebefestigkeit, Wasserfestigkeit und Wärmebeständigkeit sollte für den ungeschützten Außenbereich verwendet werden.
D1
D2
D3
D4
