WorksheetsMecanismos ESO
Total questions: 12
Worksheet time: 9mins
¿TRANSMISIÓN del movimiento o
TRANSFORMACIÓN del movimiento?
Transformación de circular a lineal
Transformación circular a alternativo
Circular

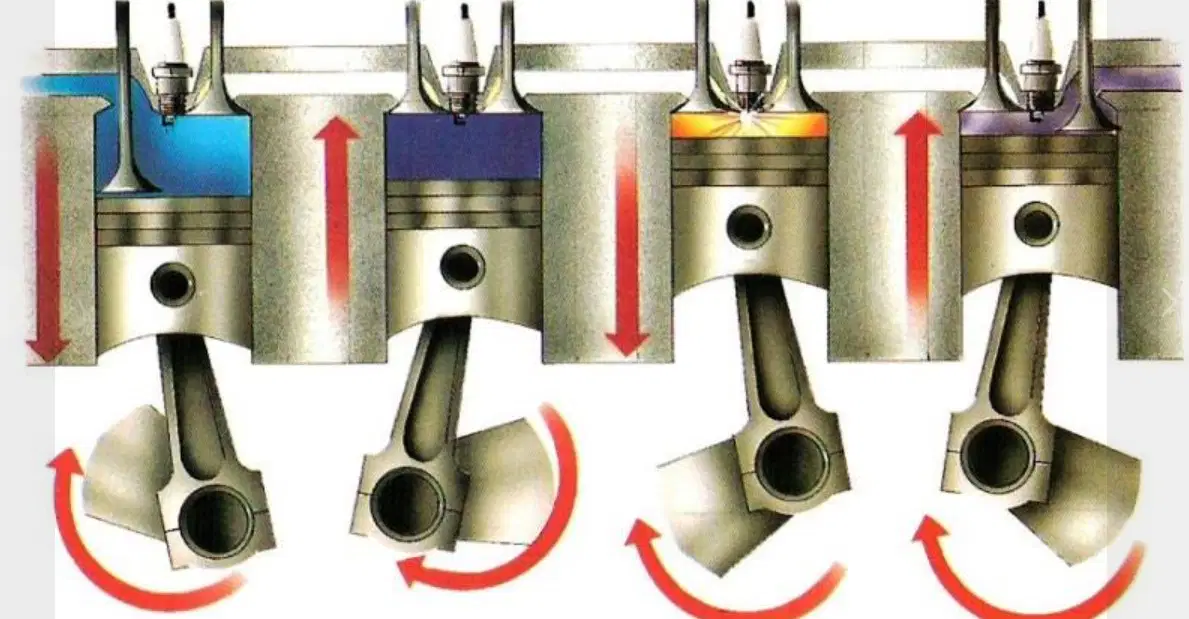

Los pistones de un motor tienen un movimiento...
Circular
De circular a alternativo
Lineal

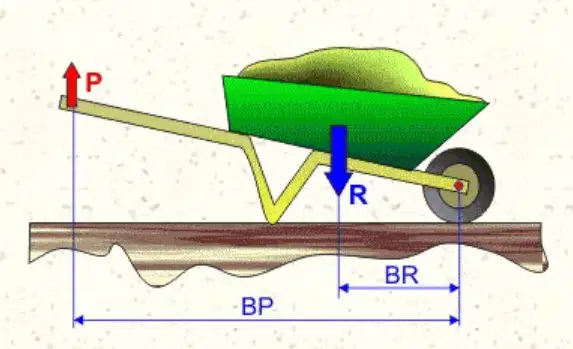

¿Qué tipo de palanca es?
Primer género
Segundo género
Tercer género
¿Qué tipo de palanca están utilizando?
Primer género
Segundo género
Tercer género
¿A qué corresponde esta LEY?
F * bf = R * br
Relación entre
poleas
LEY de la palanca
Relación entre
engranajes
En una polea simple, ¿Qué fuerza debo ejercer para levantar una carga de 100N?
La fuerza (F) debe ser igual a la carga en una polea simple.
F = 100 N
La fuerza (F) es el doble a la carga en una polea simple.
F = 200 N
Eso no hay quién lo levante...
En un Polipasto (con 1 poleas móvil), ¿Cuánta fuerza debo ejercer para levantar una carga de 200 N?
La fuerza es igual que la carga.
No tenemos ventaja.
F=200 N
La mitad, ya que tenemos 2 poleas. F = R / 2
F=100N
Nos cuesta el doble de esfuerzo.
F=400 N
Si en los polipastos F =nº poleasR
¿Cuánta fuerza necesito para levantar esta carga?
F = 30N
ya que tiene 4 poleas
F = 120 N
ya que no tenemos ninguna ventaja
F = 60 N
ya que tenemos 2 poleas
La lavadora tiene un mecanismo de...
Transmisión por
engranajes
Transmisión por
poleas y correas
Sistema de poleas
Con este sistema de correas conseguimos...
REDUCIR la velocidad.
Ya que la motriz tiene un diametro menor.
AUMENTAR la velocidad.
Ya que la conducida tiene un diametro mayor.
MANTENER la velocidad
Para el cálculo en un sistema de poleas y correa utilizamos la siguiente ecuación. d1 ⋅ ω1= d2 ⋅ ω2 ¿Qué significa cada elemento?
d = diametro (cm)
ω = velocidad lineal (m/s)
d = diametro (cm)
ω = velocidad angular (rpm)
d = diferencia (cm)
ω = peso (Kg)
Para el cálculo en un sistema de ENGRANAJES utilizamos la siguiente ecuación. Z1 ⋅ ω1= Z2 ⋅ ω2 ¿Qué significa cada elemento?
Z = Nº de dientes
ω = velocidad angular (rpm)
Z = Nº de dientes
ω = velocidad angular (m/s)
Z = Diametro
ω = velocidad lineal (m/s)
