Mekanik

Total questions: 75

Worksheet time: 50mins

Name
Class
Date
1.

Suatu kondisi atau tindakan yang mempunyai potensi untuk menyebabkan terjadinya pelepasan energi yang tidak direncanakan atau kontak yang tidak dikehendaki dengan sumber energi, yang bisa melukai orang, harta benda atau lingkungan, adalah definisi dari

a)

Bahaya

b)

Risiko

c)

Probability

d)

Consequences

2.

Metode pengendalian bahaya dan risiko yang bertujuan mengurangi paparan adalah

a)

Eliminasi dan Subsitusi

b)

Administrasi dan Eliminasi

c)

APD dan Perancangan

d)

Administrasi dan APD

3.

Bahan bakar minyak merupakan jenis bahaya

a)

Fisik

b)

Biomekanik / Ergonomi

c)

Kimia

d)

Psikososial

4.

Melindungi kaki dari kejatuhan benda keras, benda tajam, benda panas, cairan kimia dan sebagainya

a)
b)
c)
d)
5.

Melindungi kepala dari benda kejatuhan secara langsung

a)
b)
c)
d)
6.

Melindungi diri ketika bekerja di ketinggian

a)
b)
c)
d)
7.

Melindungi mata ketika bekerja yang dapat mengganggu kesehatan mata

a)
b)
c)
d)
8.

Melindungin hidung dari nudara yang kualitasnya buruk

a)
b)
c)
d)
9.

Melindungi tangan dari situasi yang dapat mengakibatkan cedera

a)
b)
c)
d)
10.

Melindungi telinga ketika bekerja di tempat bising

a)
b)
c)
d)
11.

Di atas merupakan gambar dari ...

a)

kunci pas

b)

kunci ring

c)

kunci soket

d)

kunci L

12.

Di atas merupakan gambar dari ...

a)

combination spanner

b)

socket wrench

c)

allen keys spanner

d)

offsetring spanner

13.

gambar di atas merupakan alat pengunci yang dapat digunakan untuk menahan nut, bolt dan plat besi. nama alat tersebut adalah ...

a)

vice grip

b)

eksteral circlip pliers

c)

long nose pliers

d)

cutting pliers

14.

gambar berikut merupakan jenis palu ...

a)

kulit

b)

karet

c)

besi

d)

konde

15.

Nama hand tools di atas adalah...

a)

external circlip pliers

b)

long nose plier

c)

combination pliers

d)

internal circlip pliers

16.

Hand tools di atas bernama...

a)

external circlip pliers

b)

long nose pliers

c)

combination pliers

d)

cutting pliers

17.

alat di atas bernama...

a)

ratchet

b)

sambungan sock universal

c)

batang perpanjangan sock

d)

kunci sock

18.

fungsi dari alat di atas adalah untuk...

a)

menjepit pipa-pipa dengan ukuran yang bisa disetel

b)

membengkokkan dan membentuk kabel

c)

memotong logam kecil seperti kawat atau kabel

d)

mencengkram komponen kecil atau dapat diperbesar untuk mencengkram komponen yang lebih besar

19.

Manakah tool dibawah ini yang bernama open end spanner

a)
b)
c)
d)
e)
20.

penyataan yang tepat untuk kunci di atas adalah..

a)

memiliki bidang sentuh yang sama dengan kunci pas

b)

memiliki bidang sentuh pada seluruh kepala baut atau mur, sehingga kemungkinan merusak kepala baut atau mur sangat kecil

c)

memiliki bidang sentuh pada seluruh kepala baut atau mur, sehingga kemungkinan merusak kepala baut atau mur sangat besar

d)

Tidak boleh digunakan untuk mengencangkan baut atau mur

21.

Batang perpanjangan digunakan bersama dengan ratchet atau alat yang sama untuk menjangkau mur atau baut yang tidak terjangkau oleh kunci lain adalah

a)
b)
c)
d)
e)
22.

Semua perkakas yang menggunakan sumber tenaga luar, baik itu elektrik, pneumatik, ataupun hydroulik dalam penggunaannya/pengoperasiannya adalah pengertian dari?

a)

Hand tools

b)

Measurement tools

c)

Diagnostic tools

d)

Power tools

23.

pada hidrulik jack sebutkan nama komponen pada gambar disamping

a)

Regulator

b)

rotor

c)

Pneumatik motor

d)

Tuas pengatur putaran

24.

Pada hidraulik jack fungsi dari komponent pada tanda panah disamping adalah

a)

sebagai breather

b)

Sebagai indikator level oil hidraulik jack

c)

empat untuk penambahan oil

d)

Semua jawaban salah

25.

perhatikan gambar diatas!

tanda panah pada gambar diatas menunjuk....

a)

spindle

b)

meja kerja

c)

heavi del

d)

poin off oprasion

e)

power of tranmition

26.

Perhatikan gambar dibawah ini. Nama peralatan bertenaga (power tools) yang dimaksud adalah …

a)

Angle grinder

b)

Cut off saw

c)

Portable impact wrench

d)

Cordless drill

e)

Bench Grinder

27.

Beberapa poin penting saat menggunakan tools di atas adalah? (jawaban lebih dari 1)

a)

Gunakan selalu cairan pendingin untuk mendinginkan dan mengurangi tingkat keausan pada dudukan kunci shock.

b)

Lihat dengan teliti kedudukan tombol pengatur arah putaran impact wrench, sesuaikan dengan pekerjaan yang akan dilakukan

c)

Jangan mengoperasikan alat tanpa pembebanan. Sebab, impact wrench akan mengalami keausan lebih cepat jika tidak memiliki beban saat dioperasikan

d)

Jangan menggunakan kunci shock/ socket yang sudah rusak atau aus

28.

Power tools yang biasa digunakan untuk menghaluskan permukaan benda kerja,merapikan hasil las,membersihkan karat dan memotong adalah?

a)
b)
c)
d)
29.

Peralatan kerja yang sumber tenaganya bukan dari manusia, melainkan dari tenaga listrik, tenaga pneumatik (tekanan udara), tenaga hidrolik biasa disebut power tool. Manakah peralatan power tools yang memanfaatkan system elektrik ….

a)
b)
c)
d)
e)
30.

Formula torqe;

a)

T = F x r

b)

T = F x d

c)

T = P x n

d)

T = P x s

31.

Bolt M12 (ISO Metric), angka 12 menunjukkan;

a)

width across flat

b)

threads

c)

bolt length

d)

height

32.

Nama lain kisaran dalam bolt adalah;

a)

bolt height

b)

head bolt across flat

c)

pitch

d)

hexagonal bolt

33.

Tool yang digunakan untuk setting air pressure pada pneumatic power tool adalah;

a)

Air governoor

b)

Air dessicant

c)

Air regulator

d)

Air dryer

34.

Kekentalan oil yang digunakan sebagai pelumas pneumatic power tool adalah;

a)

SAE 10

b)

SAE 30

c)

SAE 15W40

d)

SAE 90

35.

Sebuah baut dengan spesifikasi Class 5.8 M10, baut tersebut boleh digantikan dengan baut dengan spesifikasi . . .

a)

Class 4.8 M10

b)

Class 5.8 M6

c)

SAE Grade 2 M12

d)

SAE Grade 2 M10

36.

Gambarkan sebuah NUT IMPERIAL beserta tanda gradenya bila nut tersebut grade 8 . . .

4 lines
37.

Sebutkan begian-bagian baut no.1, seperti yang ditunjukkan oleh diagram berikut.

a)

kepala

b)

Flat.

c)

Panjang baut.

d)

Bearing face

38.

Sebutkan begian-bagian baut no.2, seperti yang ditunjukkan oleh diagram berikut.

a)

Kepala.

b)

Panjang baut.

c)

.Bearing face.

d)

Flat

39.

Sebutkan begian-bagian baut no.3, seperti yang ditunjukkan oleh diagram berikut.

a)

Kepala.

b)

Bearing face

c)

Flat.

d)

Panjang baut.

40.

Sebutkan begian-bagian baut no.4, seperti yang ditunjukkan oleh diagram berikut.

a)

Panjang baut

b)

Kepala.

c)

Bearing face.

d)

Flat.

41.

Sebutkan begian-bagian baut no.5, seperti yang ditunjukkan oleh diagram berikut.

a)

Panjang drat.

b)

Diameter baut.

c)

Panjang tangkai

d)

Panjang baut.

42.

Sebutkan type grade pada baut 3/8 inch pada gambar di samping ini.

a)

SAE 5

b)

SAE,7

c)

SAE 4.

d)

SAE 3.

43.

Kondisi kepala bolt yng rusak seperti gambar diatas masih dapat diguakan setelah diperbaiki.

a)

Benar

b)

Salah

44.

Kejadian deformasi/perubahan bentuk bolt seperti gambar diatas bisa diakibatkan oleh

a)

beban standard yang berulang-ulang

b)

Beban berlebih yang diterima oleh bolt (salah satunya efek dari overtorque )

c)

Umur bolt yang sudah lama

d)

Tidak ada masalah dengan bolt dan bisa digunakan kembali

45.

Kondisi bolt yang mengalami fretting corrosion seperti gambar disamping tidak boleh dipergunakan kembali

a)

Benar

b)

Salah

46.

sebutkan nama nuts berikut ini :

a)

Slotted

b)

Castle

c)

Hex Plain

d)

Lock

47.

DI bawah ini yang merupakan washer fender adalah

a)
b)
c)
d)
48.

Salah satu jenis fastener bentuknya hampir sama dengan

bolt, tetapi memiliki ukuran kecil adalah ..

a)

Washer

b)

Screw

c)

Studs

d)

Pin

49.

Beban yang searah dengan shaft pada bearing disebut beban ...

a)

Radial

b)

Thrust

c)

Diagonal

d)

Centrifugal

50.

Yang termasuk plain bearing adalah...

a)

Sleeve & Split half Bearing

b)

Ball & Roller Bearing

c)

Roller & Split half Bearing

d)

Split half & Ball

51.

Seal dengan konstruksi yang di tunjukan pada gambar adalah...

a)

O-ring seal

b)

Wiper seal

c)

Lip type seal

d)

Duo cone seal

52.

Untuk memudahkan dalam melakukan pemasangan gasket, maka yang kita lakukan adalah melapisi kontak yang akan dipasangi gasket dengan ....

a)

seal

b)

sealer

c)

addesive

d)

grease

e)

oli

53.

Komponen dibawah ini berfungsi sebagai perapat dan mengurangi gesekan pada dua komponen yang bertekanan. Secara berurutan, nama komponen tersebut adalah.....

a)

Full set, top set dan laker

b)

Seal, gasket dan bearing

c)

Top set, full set dan laker

d)

Bearing, top set dan gasket

e)

Gasket, seal dan bearing

54.

Fungsi oli pada mesin mobil dan motor antara lain sebagai pelumas, pelindung, pembersih dan pendingin mesin. Agar tidak terjadi kebocoran pelumas maka perlu dipasang...

a)

Bearing

b)

Cylinder

c)

Seal

d)

Housing

e)

Mur

55.

Jenis bearing yang memiliki arah beban yang ditumpu secara sejajar dengan sumbu poros disebut sebagai bearing...

a)

Radial

b)

Aksial

c)

Tread

d)

Gasket

e)

Simultan

56.

Komponen kopling yang ditunjukkan oleh nomor 4 - 1 -2 adalah

a)

release fork - release bearing - diaphragm spring

b)

clutch cover - pressure plate - release bearng

c)

pressure plate - release bearing - release fork

d)

diaphragm spring - release bearing - release fork

e)

diaphragm spring - release fork - release bearing

57.

Berikut ini yang dimaksud dengan pompa adalah;

a)

Merupakan alat untuk mentransferkan liquid (cairan atau gas) dengan gerakan mekanis

b)

Merupakan alat untuk memindahkan cairan dengan system kompresi

c)

Merupakan alat untuk mentransferkan panas dari suatu tempat ke tempat yang lain

d)

Semua jawaban benar

58.

Suatu bagian perputaran menghasilkan perpindahan cairan melalui gaya centrifugal, dan alur volute mengarahkan aliran cairan keluar dari pompa dengan kecepatan lebih besar.Bagian pada pompa untuk menghasilkan gaya tersebut adalah;

a)

Casing pump

b)

As pump

c)

Mech seal pump

d)

Impeller pump

59.

Gambar di atas merupakan jenis bagian pompa;

a)

Impeller Pump

b)

Casing Pump

c)

As Pump

d)

Semua jawaban salah

60.

Gambar di atas merupakan impeller centrifugal jenis;

a)

Closed Impeller

b)

Open Impeller

c)

Semi Open Impeller

d)

Full Open Impeller

61.

Gambar di atas merupakan impeller centrifugal jenis;

a)

Closed Impeller

b)

Open Impeller

c)

Semi Open Impeller

d)

Full Open Impeller

62.

Gambar di atas merupakan impeller centrifugal jenis

a)

Closed Impeller

b)

Open Impeller

c)

Semi Open Impeller

d)

Full Open Impeller

63.

Fungsi dari Pump Shaft Sealing adalah;

a)

Untuk melindungi kebocoran pada titik dimana ada tekanan cairan bisa keluar melalui casing dan shaft pompa

b)

Untuk melindungi kebocoran pada casing shaft pompa saja

c)

Untuk mencegah kebocoran pada pompa

d)

Semua jawaban benar

64.

Gambar di atas merupakan bagian dari pompa, adalah

a)

Mechanical Seal

b)

Gland Packing

c)

As Packing

d)

Semua jawaban benar

65.

Gambar di atas merupakan bagian dari pompa, adalah

a)

Mechanical Seal

b)

Gland Packing

c)

As Packing

d)

Semua jawaban benar

66.

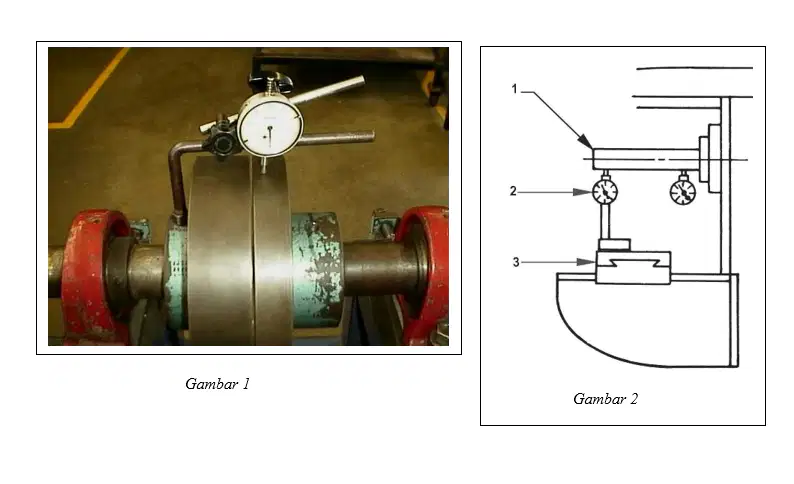

Gambar di atas ini merupakan tahapan pengukuran menggunakan dial indicator pada tahap ?

a)

memeriksa eksentrisitas

b)

memeriksa kebulatan poros

c)

memeriksa kesejajaran bidang

d)

pemeriksaan besar sudut

67.

Dial indikator di atas sedang melakukan pengukuran apa ?

a)

keovalan permukaan

b)

diameter benda

c)

kemiringan permukaan

d)

Kerataan permukaan

68.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

69.

Apa pengaruh gesekan yang terjadi pada komponen bergerak yang ada di mesin?

4 lines
70.

Jelaskan prosedure untuk penggunaan Gerinda portable electrik yang aman?

4 lines
71.

Sebutkan nama komponen dan fungsinya?

4 lines
72.

Jelaskan dua penggunaan dial indicator seperti yang terlihat pada gambar dibawah ?

4 lines
73.

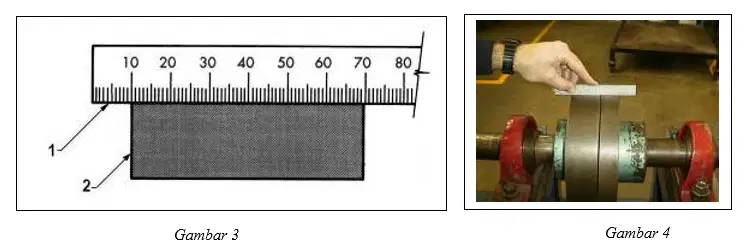

Lihat Gambar  3, dan 4. Sebutkan  kegunaan penggaris baja?

4 lines
74.

Apa fungsi safety valve steam pada instrumen boiler?

a)

Untuk pengaman panas

b)

Sebagai perlengkapan

c)

Untuk pengaman tekanan lebih

d)

Untuk Over switch

75.

Apa fungsi sightglass/glas penduga pada instrumen boiler?

a)

Sebagai Accessories boiler

b)

Sebagai pengaman air

c)

Sebagai pengamatan indicator water level boiler

d)

Untuk pengaman steam boiler

Similar Resources on Wayground

CJ central Heating 8202

73 questions

CJ central Heating 8202

quiz

Worksheet

•

Professional Development
