WorksheetsFINAL QUIZ LISTRIK XI-2 TSM
Total questions: 40
Worksheet time: 3600secs
Name
Class
Date
1.
Jika kaki nomer 13 dihubungkan ke massa dan kaki nomer 1 dihubungkan ke positif (+) baterai, maka kaki nomer 2 dihubungkan ke....
a)
3
b)
4
c)
5
d)
9
e)
11
2.
Arti dari simbol komponen yang ditunjuk pada nomer 4 adalah....
a)
Ecu
b)
Pick up coil
c)
Ignition Coil
d)
Relay Starter
e)
Side stand switch
3.
Nyala lampu jarak jauh dan dekat dikontrol oleh…
a)
Dimmer switch
b)
Relay
c)
Fuse
d)
Headlamp
e)
Turnlight

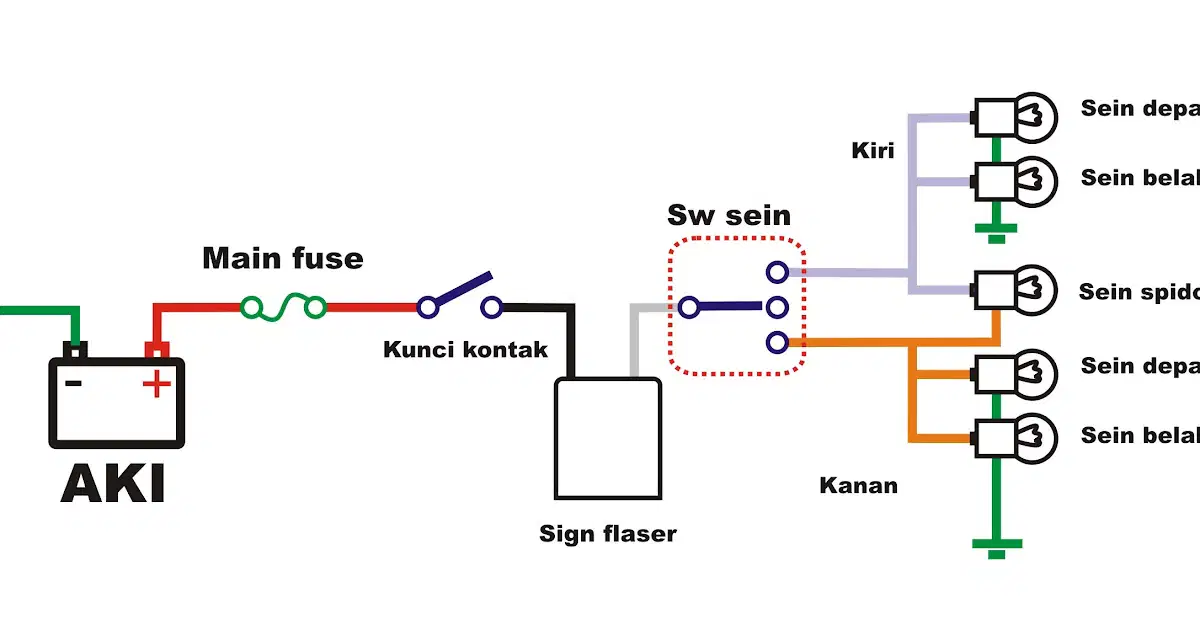

4.
Pada rangkaian lampu sein, warna kabel yang menuju beban setelah saklar adalah…
a)
Orange
b)
Green
c)
Blue
d)
Red
e)
White
5.
Coil berfungsi sebagai…. Tegangan
a)
menurunkan
b)
menyearahkan
c)
menaikkan
d)
menyuplai
e)
sumber utama
6.
Arus positif yang masuk pada relay melewati terminal…
a)
30 dan 85
b)
85 dan 86
c)
87
d)
87 a dan 87b
e)
85, 86, dan 87
7.
Dalam merangkai rangkaian kelistrikan klakson, warna kabel setelah melewati saklar klakson dan menuju klakson adalah…
a)
Lg
b)
Lb
c)
Gr
d)
Y
e)
R
8.
Warna kabel yang menghubungkan lampu kota belakang pada sepeda motor Beat FI 2014 adalah…
a)
Lg
b)
Lb
c)
Gr
d)
Y
e)
R
9.
Sistem isntrumensasi sepeda motor berfungsi untuk memberi informasi..
a)
Tentang kondisi sepeda motor
b)
Tentang kelajuhan sepeda motor
c)
Tentang kerusakan sepeda motor
d)
Ketika pengendara ingin berbelok
e)
Ketika pengendara ingin mendahului
10.
Pada saat merangkai jalur lampu kepala, kunci kontak berada pada jalur…
a)
Negative
b)
Positif
c)
Netral
d)
Jumper
e)
Tidak ada
11.
Dalam sistem starter ada perubahan energi listrik dan mekanik. Dalam bentuk apa perubahan energi mekanik dalam sistem starter…
a)
gerak putar
b)
gerak naik turun
c)
gerak turun
d)
gerak naik
e)
gerak tidak aturan
12.
Sistem tanda digolongkan menjadi beberapa, yaitu…
a)
Cahaya dan panas
b)
Cahaya dan suara
c)
Lampu dan klaskon
d)
Tanda belok dan lampu jauh
e)
Tanda berhenti dan tanda hati-hati

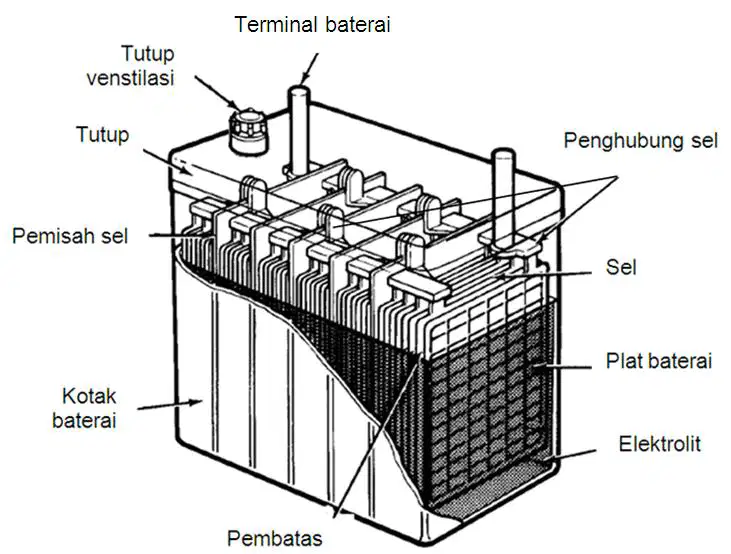

13.
Pada tutup baterai terdapat lubang ventilasi yang berfungsi untuk :
a)
Mengalirkan uap dari sistem pengisian baterai
b)
Membuang kotoran baterai
c)
Mengalirkan uap dari elektrolit baterai
d)
Mengalirkan uap dari terminal baterai
e)
Mengalirkan uap dari kotak baterai
14.
Busi yang berwarna hitam dan kering menandakan ….
a)
Suhu mesin terlalu panas sehingga campuran bahan bakar yang kurus
b)
Minyak pelumas masuk ke ruang bakar
c)
Campuran udara yang masuk ke mesin terlalu boros
d)
Campuran bahan bakar terlalu kaya sehingga panas pada busi tidak tepat
e)
Mesin dalam keadaan sangat baik dan tingkat panas busi tepat
15.
Penyebab motor starter kekurangan tenaga …
a)
Baterai lemah
b)
Kabel baterai longgar atau terkelupas
c)
Roda gigi penggerak/yang digerakkan rusak
d)
Semua salah
e)
Semua benar
16.
Komponen pada lampu kepala yang berfungsi untuk memantulkan cahaya ke arah depan adalah..
a)
Reflektor
b)
Kaca bias
c)
Bolam
d)
Haelogen
e)
Relay
17.
Ketika melakukan pengukuran berat jenis baterai menunjukkan angka 1260 Kg/l. Tindakan apa yang akan dilakukan oleh pengukur…
a)
Pengecasan Ulang
b)
Tidak ada
c)
Penambahan Air zurr
d)
Pengisian setengah
e)
Pengisian Penuh
18.
Berfungsi mengurangi rugi tegangan ketika starter diaktifkan adalah…
a)
yoke
b)
armature
c)
brush
d)
magnetic clutch
e)
pole starter
19.
Proses aliran listrik pada system pengisian adalah…
a)
Alternator – baterai – rectifier
b)
Alternator – rectifier – baterai
c)
Baterai – rectifier – alternator
d)
Baterai – alternator – rectifier
e)
Rectifier – alternator – baterai
20.
Pada system pengisian, komponen yang berperan sebagai penyerah tegangan listrik adalah…
a)
Koil
b)
Rotor
c)
Sekring
d)
Rectifier
e)
Alternator
21.
Pada system pengisian, komponen yang berperan sebagai sumber tegangan adalah…
a)
Coil
b)
Diode
c)
Baterai
d)
Alternator
e)
Rectifier
22.
Komponen system pengisian berikut yang menerapkan proses induksi listrik adalah…
a)
Baterai
b)
Regulator
c)
Alternator
d)
Akumulator
e)
Saklar
23.
Agar tegangan baterai tidak terlalu tinggi, maka pada rangkaian system pengisian dilengkapi dengan…
a)
Rotor
b)
Stator
c)
Regulator
d)
Alternator
e)
Generator
24.
Tegangan pengisian yang terlalu rendah pada sistem pengisian dapat disebabkan oleh ....
a)
Tegangan baterai rendah
b)
Kumparan voltage relay putus
c)
Pegas voltage regulator disetel terlalu keras
d)
Kumparan voltage regulator putus
e)
Belt keras atau kendor
25.
Tegangan listrik yang dihasilkan alternator berupa….
a)
Tegangan DC
b)
Tegangan AC
c)
Tegangan tidak beraturan
d)
Tegangan tinggi
e)
Tegangan campuran
26.
Didalam alternator terdapat kumparan / lilitan kawat, apa nama kawat tersabut….
a)
Kawat begel
b)
Kawat bendrat
c)
Kawat nikelin
d)
Kawat email
e)
Kawat baja
27.
Untuk mengetahui kontinuitas kumparan alternator menggunakan alat….
a)
Ampere meter
b)
Volt meter
c)
Ohm meter
d)
Higro meter
e)
stetoskop
28.
Kabel warna hijau pada alternator berfungsi untuk….
a)
Kabel pengisian
b)
Kabel penerangan
c)
Kabel massa
d)
Kabel baterai
e)
Kabel starter
29.
Warna kabel spool pengisian adalah….
a)
Kuning
b)
Hijau
c)
Hitam
d)
Merah
e)
putih
30.
Penyearah yang digunakan pada sepeda motor keluaran lama (jadul) adalah….
a)
Rectifier
b)
Regulator
c)
SCR
d)
Kiprox
e)
Dioda
31.
Pada saat pengecekan rectifier, warna kabel yang mengarah pada beban (to load) adalah…
a)
Merah
b)
Kuning
c)
Hijau
d)
Orange
e)
Putih
32.
Urutan sistem lampu rem pada kelistrikan body adalah…
a)
Baterai – fuse – kunci kontak – switch rem – lampu rem
b)
Kunci kontak – switch rem – baterai – fuse – lampu rem
c)
Kunci kontak – switch rem – fuse – baterai– lampu rem
d)
Baterai – fuse – kunci kontak – switch rem – lampu rem
e)
Lampu rem – switch rem – kunci kontak – fuse – baterai
33.
Instrument dalam sepeda motor yang digunakan untuk mengukur jarak tempuh yang dilalui sepeda motor adalah…
a)
Fuel level meter
b)
Hydrometer
c)
Odometer
d)
Speedometer
e)
Tachometer
34.
Sistem instrument yang berguna untuk memberi informasi tentang terjadinya kerusakan fungsi sensor pada sepeda motor adalah,,,
a)
CDI
b)
MIL
c)
Odometer
d)
Speedometer
e)
Tachometer
35.
Pada saat mengganti bola lampu pada system tanda belok, perlu diperhatikan bentuk dan daya yang tertera pada bola lampu. Apabila daya bola lampu terlalu kecil, maka…
a)
Akan terjadi konsleting
b)
Frekuensi kedipan semakin cepat
c)
Frekuensi kedipan semakin lambat
d)
Terjadi kedipan yang tidak teratur
e)
Tidak terjadi kediapan pada lampu sein
36.
Pada system starter, komponen yang berfungsu untuk meneruskan arus listrik dari field coil ke armature coil kemudian ke massa melalui komutator adalah…
a)
Armature
b)
Brush
c)
Kabel
d)
Motor starter
e)
Pinion gear
37.
Inti dari motor starter adalah…
a)
Membangkitkan medan magnet
b)
Meneruskan arus lisrtik dari field coil ke armature coil langsung ke massa melalui komutator
c)
Menghubungkan arus yang besar dari baterai ke motor starter
d)
Mengubah energi listrik menajadi energi mekanik melalui proses kemagnetan
e)
Tempat untuk mengikatkan pole core
38.
Tidak tergantung suplai listrik adalah keuntungan jenis starter…
a)
Kick starter
b)
Pinion starter
c)
Starter elektrik
d)
Starter kopling dua arah
e)
Starter kopling searah
39.
Sumber arus lampu kepala saat kunci kontak dalam posisi “ON” kemudian lampunya menyala adalah…
a)
Regulator
b)
Baterai
c)
Flasher
d)
Dynamo
e)
Starter
40.
Komposisi air dalam larutan elektrolit baterai adalah…
a)
0.64
b)
0.36
c)
0.74
d)
0.54
e)
0.46
