WorksheetsPneumatik
Total questions: 10
Worksheet time: 16mins
Pada Spektrum SMK saat ini, Teknik Otomasi Industri berada pada program Keahlian
Teknik Mesin
Teknik Listrik
Teknik Elektronika
Teknik Informatika dan Komputer
Simbol dari reed switch adalah ….
Lampu menyala terus menerus jika tombol S1 atau S2 ditekan. Untuk mematikan lampu tekan S3. Manakah program kontrol PLC dalam bahasa LAD yang sesuai?
Simbol Katup 3/2 Normally Open adalah
Simbol katup AND pada rangkaian kontrol pneumatik adalah
Jika melihat konstruksi katup pneumatik pada gambar, maka katup tersebut adalah.....
Katup 5/2 dengan aktuasi selonoid ganda
Katup 5/2 dengan aktuasi pneumatik ganda
Katup 3/2 dengan aktuasi selonoid ganda
Katup 3/2 dengan aktuasi pneumatik ganda
Pernyataan yang paling tepat untuk rangkaian pneumatik ini adalah.....
Rangkaian katup fungsi AND mengatur silinder ganda
Rangkaian katup fungsi AND mengatur silinder tunggal
Rangkaian katup fungsi OR mengatur silinder tunggal
Rangkaian katup fungsi OR mengatur silinder ganda
Pada rangkaian di samping, bila S1 ditekan sesaat maka.....
Silinder maju lalu kembali
Silinder maju-mundur dengan otomatis
Silinder maju kemudian berhenti pada posisi maju
Silinder tidak bergerak
Penjelasan yang tepat untuk rangkaian pneumatik di samping adalah:
Jika salah satu ditekan, baik S1 ataupun S2 ditekan, maka silinder akan maju
Silinder hanya akan maju jika S1 dan S2 ditekan bersamaan
Jika S1 ditekan, silinder akan maju dan akan tetap dalam posisi maju sekalipun S1 sudah dilepas. Untuk mengontrol silinder mundur, maka tekan S2i
Yang berfungsi mengontrol silinder majudan mundur hanyalah S1, tombol S2 tidak berfungsi apapun

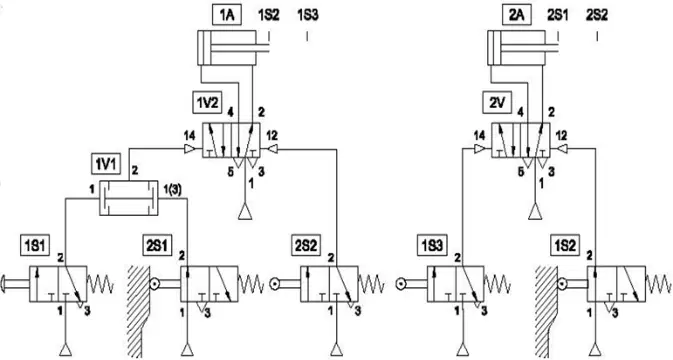

Jika S1 ditekan, maka urutan kerja silinder adalah....
