OE - Izmjenične sinusne struje - 01 FINAL

Total questions: 29

Worksheet time: 15mins

Name
Class
Date
1.

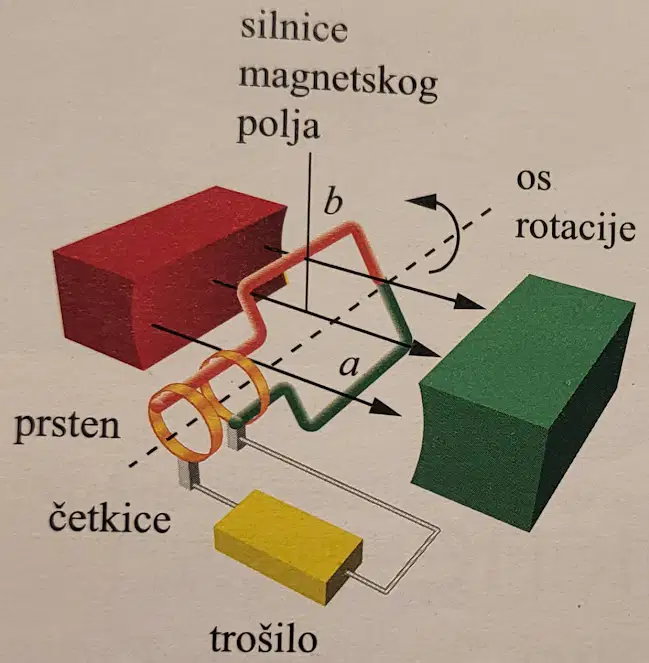

Kako se zovu rotacijski električni strojevi koji pretvaraju mehaničku energiju u električnu?

a)

Elektro motori

b)

Električni generatori

c)

Električni oscilatori

d)

Električni komunikatori

2.

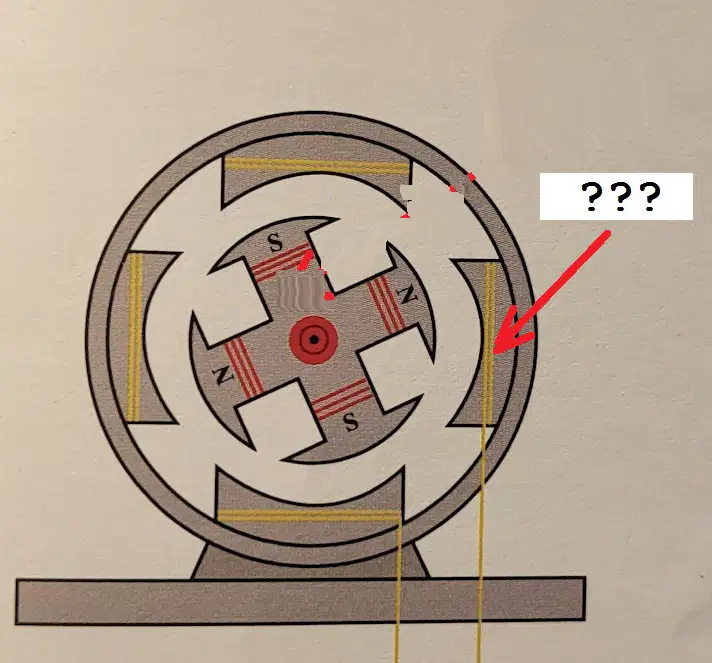

Kako se zove dio izmjeničnog generatora označen s ???

a)

stator

b)

zamašnjak

c)

rotor

d)

četkice

3.

Kako se zove dio izmjeničnog generatora označen s ???

a)

stator

b)

zamašnjak

c)

rotor

d)

četkice

4.

Što kod generatora označavamo s oznakom ω\omega ?

a)

vrijeme

b)

kut generatora

c)

brzinu gibanja

d)

kutnu brzinu

5.

Što se sve mijenja kod izmjenične struje tokom vremena?

a)

jakost

b)

smijer

c)

snaga

d)

kut naboja

6.

Što je u prikazanoj formuli označeno s ii

a)

maksimalna vrijednost struje

b)

efektivna vrijednost struje

c)

trenutačna vrijednost struje

d)

kut sinusne funkcije

7.

Što je u prikazanoj formuli označeno s ImIm

a)

maksimalna vrijednost struje

b)

efektivna vrijednost struje

c)

trenutačna vrijednost struje

d)

kut sinusne funkcije

8.

Što je u prikazanoj formuli označeno s α\alpha

a)

maksimalna vrijednost struje

b)

efektivna vrijednost struje

c)

trenutačna vrijednost struje

d)

kut sinusne funkcije

9.

Što je u prikazanoj formuli označeno s II

a)

maksimalna vrijednost struje

b)

efektivna vrijednost struje

c)

trenutačna vrijednost struje

d)

kut sinusne funkcije

10.

Za određivanje čega nam služi formula na slici?

a)

perioda

b)

frekvencije

c)

kuta

d)

brzine

11.

Što označavamo s oznakom φ u prikazanoj formuli?

a)

kut pomaka

b)

početni kut

c)

odmak

d)

kut brzine

12.

Što označavamo oznakom ω\omega ?

a)

frekvenciju

b)

kružnu brzinu

c)

kružnu frekvenciju

d)

fazni pomak

13.

Što određujemo s prikazanom formulom?

a)

efektivnu vrijednost napona

b)

maksimalnu vrijednost napona

c)

srednju vrijednost napona

d)

faznu vrijednost napona

14.

Koje su pasivne komponente u krugu izmjenične struje? (3 komponente)

a)

podjelnik

b)

otpornik

c)

zavojnica

d)

odvojnik

e)

kondenztor

15.

Umnožak efektivne vrijednosti napona i efektivne vrijednosti struje na otporniku daje

a)

prividnu snagu

b)

efektivnu snagu

c)

djelatnu ili radnu snagu

d)

otpornu snagu

16.

Što označavamo oznakom XL ?

a)

Induktivni otpor

b)

Kapacitivni otpor

c)

prividni otpor

d)

induktivnu rezonanciju

17.

Što dobijemo kad pomnožimo prikazane vrijednosti -> ωL\omega L ?

a)

induktivni otpor

b)

kapacitivni otpor

c)

kružnu frekvenciju

d)

snagu

18.

Što računamo prikazanom formulom?

a)

kapacitivnu vodljivost

b)

induktivnu snagu

c)

induktivnu vodljivnost

d)

induktivni otpor

19.

Ako se naš električni krug sastoji od zavojnice, kako se naziva snaga na zavojnici?

a)

prividna jalova snaga

b)

zavojita snaga

c)

induktivna jalova snaga

d)

induktivna djelatna snaga

20.

Što računamo prikazanim formulama?

a)

djelatnu snagu

b)

induktivnu jalovu snagu

c)

efektivnu snagu

d)

zavojitu snagu

21.

O čemu ovisi kapaciticni otpor XC ? (više odgovora)

a)

kapacitetu

b)

naponu

c)

frekvenciji

d)

faznom pomaku

22.

Što računamo prikazanom formulom?

a)

kapacitivnu vodljivost

b)

induktivnu snagu

c)

induktivnu vodljivnost

d)

induktivni otpor

23.

Pri prolasku izmjenične struje kroz kondenzator

a)

struja prethodi naponu za 90 stupnjeva

b)

struja kasni za naponom 90 stupnjeva

c)

struja je u fazi s naponom

24.

Pri prolasku izmjenične struje kroz zavojnicu

a)

struja prethodi naponu za 90 stupnjeva

b)

struja kasni za naponom 90 stupnjeva

c)

struja je u fazi s naponom

25.

Što se računa prikazanom formulom?

a)

prividni otpor

b)

jalovi otpor

c)

imedancija

d)

impedancija

26.

Prikazana je formula za računanje imperancije

a)

XC kruga

b)

LC kruga

c)

RC kruga

d)

RL kruga

27.

Za koji strujni krug vrijedi prikazana formula?

a)

serijski RLC krug

b)

serijski RC krug

c)

serijski RL krug

d)

serijski LC krug

28.

Ako vrijedi XC = XL , do čega je došlo u strujnom krugu?

a)

naponska rezonancija

b)

multipliciranja snage

c)

prividne snage

d)

jalove rezonancije

29.

Što određujemo prikazanom formulom?

a)

LC frekvenciju

b)

kružnu frekvenciju

c)

rezonantnu frekvenciju

d)

radnu frekvenciju
