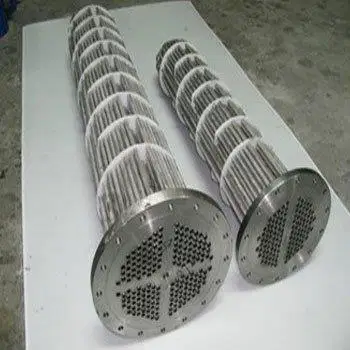

A imagem apresentada corresponde a que tipo trocador de calor?

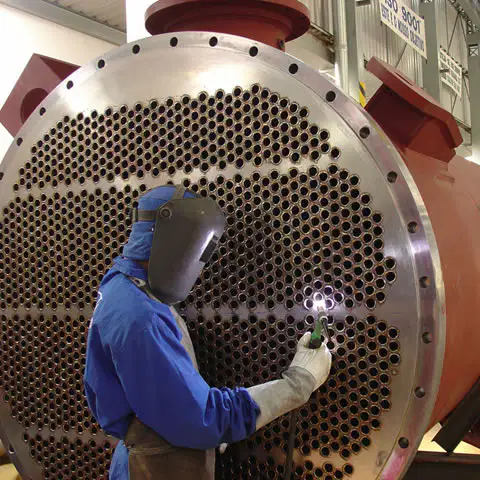

A imagem mostra um trocador de calor do tipo:

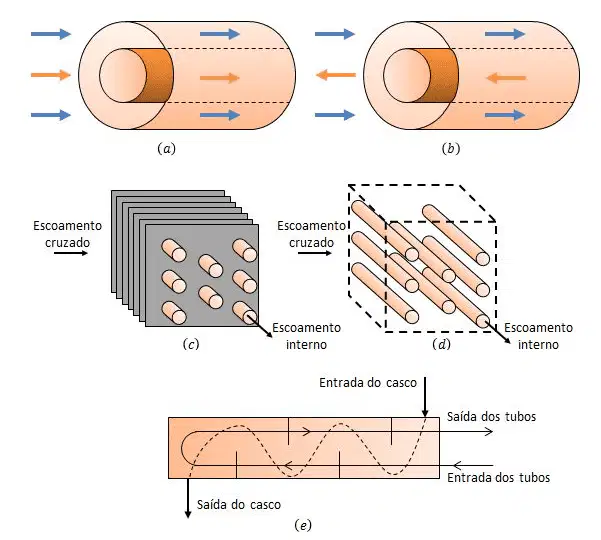

Quanto ao contato entre as correntes, podemos classificar os trocadores de calor em: (marque mais de uma alternativa se for o caso)

Quando se utiliza o fator de correção da média logarítmica das diferenças de temperatura, F_MLDT, para o cálculo do potencial térmico médio, conforme o gráfico ao lado, a MLDT deve ser calculada para que tipo de arranjo?

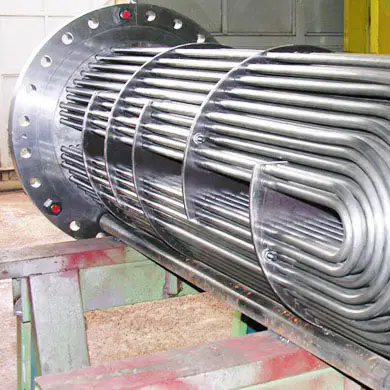

A imagem ao lado representa que tipo de trocador de calor?

Como é denominado o trocador de calor que utiliza dispositivo ao lado para transferir calor em um tanque ou recipiente?

Para que haja transferência de calor entre duas correntes de fluido é indispensável que:

Um corpo é considerado frio quando sua temperatura está abaixo de 0° C.

Um isolante térmico é um material que:

Quais dos materiais abaixo são considerados bons condutores de calor? (Pode assinalar mais de uma resposta se for o caso)

Em que condição o coeficiente global de transferência de calor pode ser definido como

Uc = (1/hi + 1/ho)^-1?

Esse trocador casco e tubos apresenta passo _____ .

Quais são os mecanismos de transferência de calor mais significativos em um trocador de calor?

A aproximação hi = ho = h para os coeficientes convectivos de transferência de calor em um trocador de calor é razoável quando a espessura da parede do tubo é desprezível?

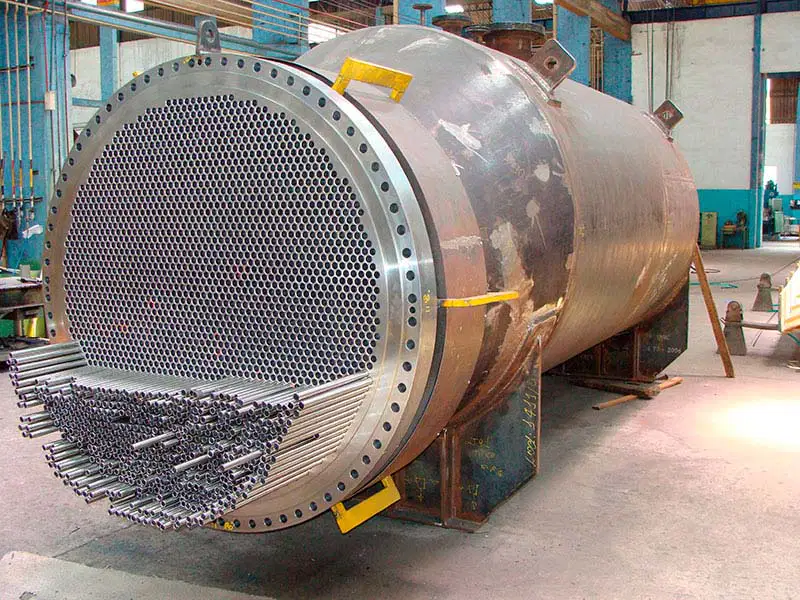

Esse trocador de calor casco e tubos é denominado

Água fria (cp = 4,18 kJ/kg⋅ºC) entra um trocador de calor a 10ºC com uma vazão mássica de 0,35 kg/s sendo aquecido com ar quente (cp = 1,0 kJ/kg⋅ºC) que entra no trocador de calor a 50ºC com uma vazão mássica de 1,9 kg/s e sai a 25ºC. A taxa de capacidade calorífica do fluido quente, em unidades do SI, é igual a:

Em um trocador de calor de tubo duplo uma corrente de etileno glicol (Cp = 2560 J/kg · °C) de 3,5 kg/s é resfriada de 80°C até 40°C com água (Cp = 4180 J/kg · °C) que entra a 20°C e sai a 55°C. O coeficiente global de transferência de calor é igual a 250 W/m² ·°C. A área de troca térmica, considerando o método MLDT, é igual a

Em um trocador de calor de tubo duplo uma corrente de etileno glicol (Cp = 2560 J/kg · °C) de 3,5 kg/s é resfriada de 80°C até 40°C com água (Cp = 4180 J/kg · °C) que entra a 20°C e sai a 55°C. O coeficiente global de transferência de calor é igual a 250 W/m² ·°C. A vazão mássica de água é igual a

Em um trocador de calor de tubo duplo uma corrente de etileno glicol (Cp = 2560 J/kg · °C) de 3,5 kg/s é resfriada de 80°C até 40°C com água (Cp = 4180 J/kg · °C) que entra a 20°C e sai a 55°C quando a vazão mássica é de 2,45 kg/s. O coeficiente global de transferência de calor é igual a 250 W/m².°C. A razão entre taxa de capacidade calorífica mínima e a taxa de capacidade calorífica máxima é igual a

Em um trocador de calor água fria (cp=4,18 kJ/kg°C) é aquecida, entrando a 8°C com uma vazão mássica de 1,2 kg/s, utilizando ar quente (cp= 1kJ/kg°C) que entra a 90°C com uma vazão mássica de 2,5 kg/s. A maior de transferência de calor que pode ser obtida nesse trocador de calor é igual a

O coeficiente global de transferência de calor limpo em um trocador de calor bem projetado leva em consideração a resistência condutiva no tubo.

O coeficiente global de transferência de calor limpo, U_c, quando h_e = 2000 W/K*m² e h_io = 3000 W/K*m², em unidades do SI, é igual a
