WorksheetsSistema dièdric. 1r BTX
Total questions: 22
Worksheet time: 19mins
La següent representació utilitza el sistema dièdric.
Veritat
Fals
El sistema dièdric utilitza la projecció cilíndrica ortogonal com a forma per passar de les tres dimensions de l'espai a les dues del pla del dibuix. Com s'anomenen els plans de projecció?
Pla oblic
Pla horitzontal
Pla vertical
Pla de cantell
Quin tipus de recta és?
Recta horitzontal
Recta de punta
Recta obliqua
Recta frontal
És un pla de cantell
Veritat
Fals
Una recta pertany a un pla si un punt d'aquesta recta també ho és del pla.
Veritat
Fals
El punt P'P'' pertany al pla.
Veritat
Fals
Observa les dues projeccions del pla, alguna d'elles es troba en veritable magnitud?
Sí, la projecció vertical.
Sí, la projecció horitzontal
No hi ha cap veritable magnitud
Cap resposta és correcta
Observa les dues projeccions del pla, alguna d'elles es troba en veritable magnitud?
Sí, la projecció vertical.
Sí, la projecció horitzontal
No hi ha cap veritable magnitud
Cap resposta és correcta
El punt P'P'' forma part del pla determinat per les dues rectes paral·leles
Veritat
Fals
Quina recta és?
Recta obliqua
Recta de punta
Recta frontal
Recta vertical
Dibuixa les dues projeccions d'un pla oblic i indica si hi ha alguna veritable magnitud (VM)

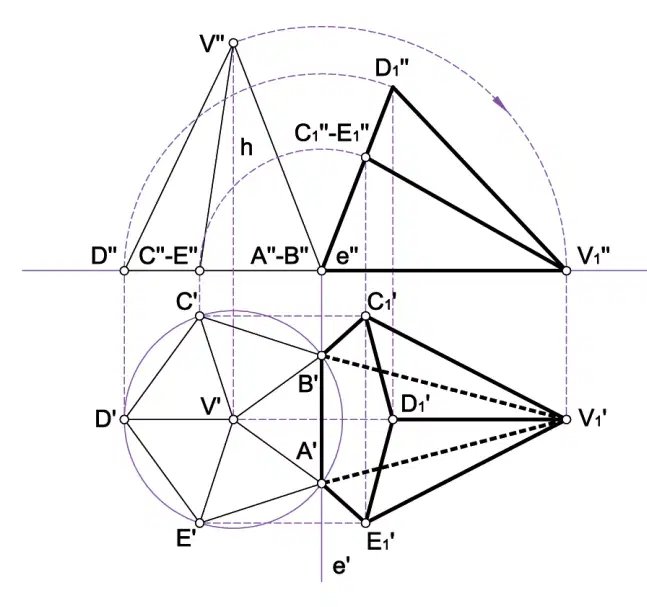

Per a la representació següent s'ha utilitzat el sistema dièdric.
Veritat
Fals
Quina recta auxiliar podem utilitzar per trobar la recta de màxim pendent?
Recta horitzontal
Recta frontal
Recta vertical
Totes les respostes són incorrectes
Quin sistema de representació s'ha utilitzat?
Sistema axonomètric
Sistema dièdric
Sistema cònic
Com s'anomena la recta remarcada?
Recta horitzontal
Recta frontal
Recta de màxima pendent
Recta de màxima inclinació

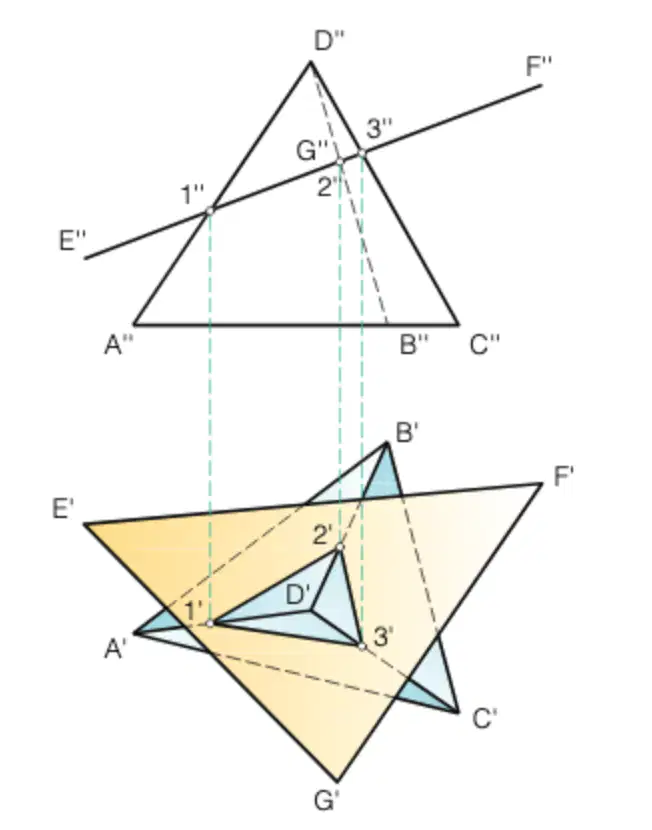

Observant les dues projeccions del pla E G F, quin tipus de pla és?
Pla de cantell
Pla vertical
Pla horitzontal
Pla frontal

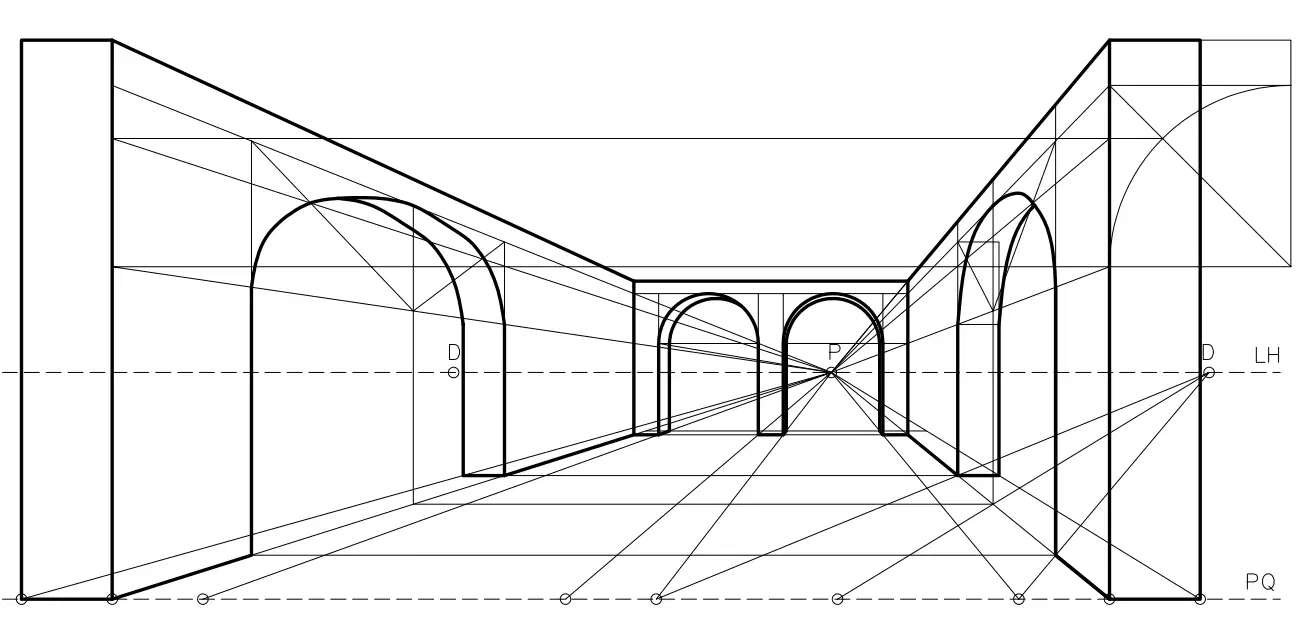

La següent representació a quin sistema correspon?
Sistema axonomètric
Sistema Dièdric
Com s'anomena la recta remarcada?
Recta de màxima inclinació
Rectal horitzontal
Recta frontal
Recta de màxim pendent
Dibuixa les dues projeccions d'una recta de punta.
Dues rectes que es tallen determinen un pla?
Veritat
Fals
Com s'anomena la distància que usem de referència per situar la projecció d'un punt A'' respecte a un punt B'' al pla de projecció vertical?
Distància focal
Distància relativa
Cota
Allunyament
Dibuixa les dues projeccions d'un pla frontal i indica si hi ha alguna veritable magnitud (VM)
