WorksheetsIl tornio parallelo
Total questions: 19
Worksheet time: 10mins
Che cos'è il ciclo di lavorazione?
L'insieme delle lavorazioni che si susseguono in modo automatico
E' una lavorazione che si ripete ciclicamente
L'insieme ordinato delle operazioni necessarie alla fabbricazione di un manufatto
Il disegno tecnico del manufatto da realizzare
Come si chiama l'utensile in figura?
Punta elicoidale ø5 mm
Punta da centri
Utensile per svasare
Punta per forare
come si chiama l'utensile in figura?
(a)
Quali, tra quelle elencate, sono lavorazioni di tornitura?
Conicità
Gola
Tracciatura
Bulinatura

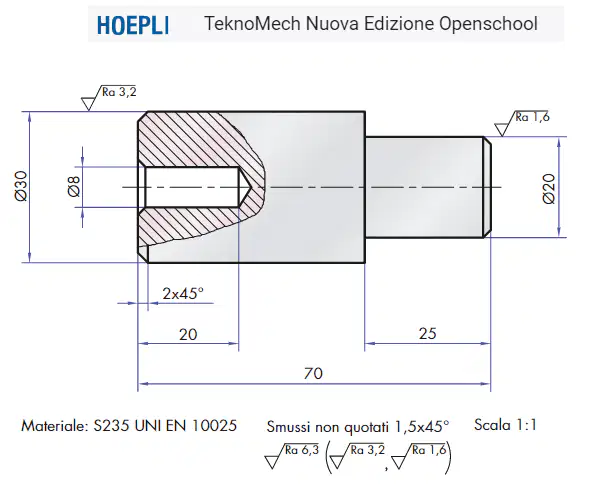

Osserva l'immagine e stabilisci quali lavorazioni sono presenti sul pezzo raffigurato
- Sgrossatura
- Finitura
- Smussi
- Svasatura
- Foro cieco filettato
- Sfacciatura
- Finitura
- Smussi
- Svasatura
- Foro cieco
- Sgrossatura
- Finitura
- Smussi
- Svasatura
- Foro cieco
- Sgrossatura
- Finitura
- Smussi
- Svasatura
- Foro passante
Quale elemento del tornio parallelo è di forma quadrata ed è posto sopra il carrellino suoeriore?
Torretta portautensile
Mandrino
Gruppo testa motrice
Controtesta
Durante l'operazione di foratura, all'aumentare del diametro della punta, il numero di giri:
Diminuisce
Aumenta
Rimane invariato

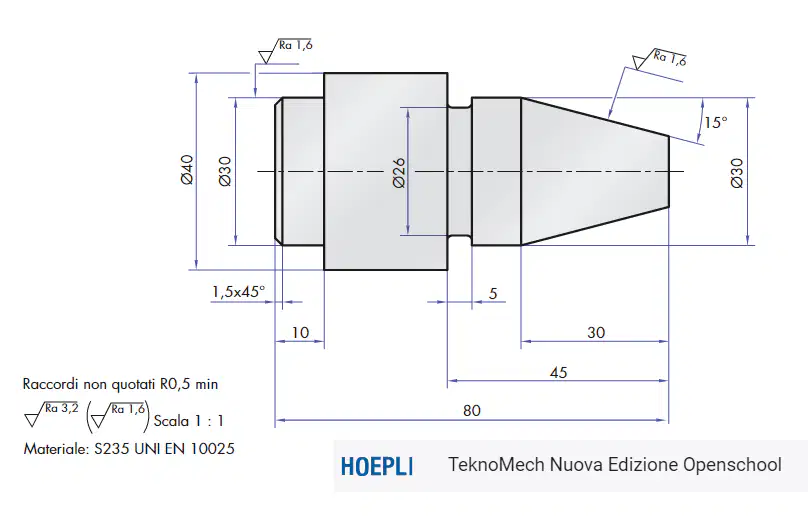

Quale tra le seguenti lavorazioni è presente nel pezzo in figura?
Filettatura
Foro
Conicità
Rettifica
Dovendo lavorare un alberino meccanico, supponiamo lungo 120 mm, quale secondo te, è l'ordine corretto delle lavorazioni?
Sfacciatura
Centratura
Sgrossatura
Finitura
Centratura
Sfacciatura
Sgrossatura
Finitura
Sfacciatura
Centratura
Finitura
Sgrossatura
Sgrossatura
Centratura
Sfacciatura
Finitura
Che cosa è rappresentato nell'immagine?
Un'inserto (o placchetta)
Un'utensile
Un pezzo forato
Nessuna delle risposte è corretta
Che cos'è il tagliente di riporto?
Il tagliente di riporto è un tagliente secondario che viene utilizzato quando si usura il tagliente principale
Il tagliente di riporto consiste nell’accumulo di particelle del materiale in lavorazione che si saldano sul petto dell’utensile
Il tagliente di riporto è un tagliente che viene ricostruito dopo che il tagliente principale si è usurato
Come viene chiamato il liquido utilizzato durante le lavorazioni di tornitura?
Olio da taglio
Liquido lubro-refrigerante
Acqua distillata
Liquido lubrificante
Qual è l'unità di misura della velocità di taglio nelle lavorazioni meccaniche?
m/s
mm/min
m/min
giri/min
Un materiale per utensile deve:
Essere meno duro del materiale in lavorazione
Avere elevata durezza ed elevata resistenza all’usura anche ad elevate temperature
Avere bassi valori di resilienza
Avere elevata durezza ed elevata resistenza all’usura a basse temperature
La contropunta e la controtesta sono la stessa cosa?
Vero
Falso
Qual è la formula per il calcolo del numero di giri da impostare sulle macchine utensili?
n=1000Vt ⋅π⋅ d
n=π⋅dVt⋅ 1000
Vt=1000π ⋅d⋅ n
n=Vt ⋅ πd ⋅1000
Le guide delle macchine utensili costituiscono:
La leva per avviare la macchina utensile
Il supporto dell'utensile
Le superfici di scorrimento delle parti mobili
Le superfici dove scorre il pezzo
La formazione del truciolo dipende principalmente:
Dal materiale in lavorazione
Dalla geometria del tagliente
Dal materiale dell'utensile
Dalla geometria del tagliente
Dal n° di giri
Da Vt
Dall'operatore
Dal materiale dell'utensile
Che cos'è l'asse del tornio?
L'asse del tornio è l'asse che passa per il centro della puleggia motore
L'asse del tornio è un asse immaginario e si individua congiungendo idealmente la punta (centro del pezzo) e la contropunta.
L'asse del tornio è la distanza che collega l'albero motore con l'asse del mandrino
