เครื่องมือวัดไฟฟ้าและอิเล็กทรอนิกส์

Total questions: 50

Worksheet time: 2hrs 40mins

Name
Class
Date
1.

  1. 1. ก่อนนำมัลติมิเตอร์ที่ซื้อออกจากร้านค้าควรตรวจสอบสภาพอย่างไร

a)

ตรวจสอบเข็มชี้ว่าบ่ายเบนหรือไม่

b)

กล่องปิดด้วยกระดาษกาวเรียบร้อย

c)

ต้องมีราคาติดที่กล่อง

d)

เปิดฝาหลังตรวจสอบอุปกรณ์ภายใน

2.

2. ข้อใดไม่ใช่การบำรุงรักษามัลติมิเตอร์

a)

เช็ดทำความสะอาดด้วยผ้าแห้ง

b)

เมื่อเลิกใช้งานเก็บไว้ในกล่องให้เรียบร้อย

c)

เมื่อเลิกใช้งานนำไขควงปรับเพื่อให้เข็มชี้ที่กลางสเกล

d)

เมื่อเลิกใช้ให้จัดเก็บไว้ในตู้เก็บเครื่องมือเพื่อความเป็นระเบียบ

3.

3.  ข้อใดเป็นลำดับขั้นการตรวจสอบมัลติมิเตอร์ที่ถูกต้อง

1. สังเกตเข็มของมัลติมิเตอร์

        2. หากเข็มชี้เกิดการบ่ายเบนแสดงว่ามัลติมิเตอร์มีสภาพดีพร้อมใช้งาน

        3. ตั้งย่านวัดความต้านทานที่ ´ 1

        4. นำปลายสายวัดของมัลติมิเตอร์มาสัมผัสกัน

a)

4  ®  3  ®  2  ®  1

b)

3  ®  4  ®  1  ®  2

c)

1  ®  4  ®  3  ®  2

d)

1  ®  2  ®  3  ®  4

4.

4.  ข้อใดเป็นหลักการทำงานของเครื่องมือวัด

a)

ปริมาณไฟฟ้าเข้ามาที่สายวัดและถูกส่งไปยังส่วนเครื่องชี้บ่งบอก

b)

ปริมาณไฟฟ้าเข้ามาที่ส่วนขยายสัญญาณและปรากฏปริมาณไฟฟ้า

c)

ปริมาณไฟฟ้าเข้ามาที่ส่วนเครื่องชี้บ่งบอกส่งไปยังส่วนขยายสัญญาณ

d)

ปริมาณไฟฟ้าเข้ามาที่ส่วนส่งถ่ายสัญญาณและถูกส่งไปยังส่วนขยายสัญญาณไปแสดงผลที่ส่วนเครื่องชี้บ่งบอก

5.

5.  เครื่องมือวัดที่ไม่มีการปรับแต่งหรือเปรียบเทียบมาก่อนเป็นเครื่องมือวัดแบบใด

a)

แบบบันทึก

b)

แบบชี้บอก

c)

แบบอินทิเกรต

d)

แบบสัมบูรณ์

6.

6.  มัลติมิเตอร์เป็นเครื่องมือวัดแบบใด

a)

แบบแสดงเป็นรูปภาพ

b)

แบบอินทิเกรต

c)

แบบสัมบูรณ์

d)

แบบชี้บอก

7.

7.  แอมมิเตอร์ไฟตรงเป็นเครื่องมือวัดอะไร

a)

วัดค่าแรงดันไฟตรง

b)

วัดค่ากระแสไฟสลับ

c)

วัดค่ากระแสไฟตรง

d)

วัดค่าแรงดันไฟสลับ

8.

8.  เครื่องมือวัดกระแสไฟตรงชนิดใดที่วัดกระแสไฟฟ้าได้ต่ำที่สุด

a)

แอมมิเตอร์

b)

มิลลิแอมมิเตอร์

c)

พิโคแอมมิเตอร์

d)

ไมโครแอมมิเตอร์

9.

9.  ข้อใดเป็นข้อควรระวังของแอมมิเตอร์ไฟตรง

a)

อย่าวัดผิดขั้ว

b)

อย่าวัดค่าความต้านทาน

c)

ไม่ควรตั้งย่านวัดสูงมากเกินไป

d)

ไม่วัดวงจรที่มีกระแสไฟฟ้าเป็นศูนย์

10.

10.    โวลต์มิเตอร์ไฟตรงเป็นเครื่องมือวัดอะไร

a)

วัดค่าแรงดันไฟตรง

b)

วัดค่าแรงดันไฟสลับ

c)

วัดค่ากระแสไฟตรง

d)

วัดค่ากระแสไฟสลับ

11.

11. เครื่องมือวัดแรงดันไฟตรงชนิดใดวัดค่าแรงดันไฟฟ้าได้สูงสุด

a)

ไมโครโวลต์มิเตอร์

b)

กิโลโวลต์มิเตอร์

c)

มิลลิโวลต์มิเตอร์

d)

โวลต์มิเตอร์

12.

12. หากทราบค่าความไวของโวลต์มิเตอร์ไฟตรงแล้วจะทราบอะไรในวงจรการออกแบบขยายย่านวัด

a)

กระแสไฟฟ้าในแรงดันไฟฟ้า 1 V

b)

กระแสไฟฟ้า 1 A ในเวลา 1 วินาที

c)

ค่าความต้านทานรวมของวงจรขยายย่านวัด

d)

ค่าความต้านทาน 1 โอห์ม ในแรงดันไฟฟ้า 1 V

13.

13. เครื่องมือวัดค่าความต้านทานใดที่ใช้วัดความเป็นฉนวนไฟฟ้า

a)

ไมโครโอห์มมิเตอร์

b)

มิลลิโอห์มมิเตอร์

c)

เมกะโอห์มมิเตอร์

d)

โอห์มมิเตอร์

14.

14. การหาค่าความต้านทานในช่วงแรกที่ยังไม่มีโอห์มมิเตอร์ต้องทำอย่างไร

a)

นำโวลต์มิเตอร์ 2 ตัวมาวัดแล้วหาค่าความต้านทานโดยใช้กฎของโอห์ม

b)

นำแอมมิเตอร์ 2 ตัวมาวัดแล้วหาค่าความต้านทานโดยใช้กฎของโอห์ม

c)

นำแอมมิเตอร์ โวลต์มิเตอร์มาวัดแล้วหาค่าความต้านทานโดยใช้กฎของโอห์ม

d)

นำโวลต์มิเตอร์ ออสซิลโลสโคปมาวัดแล้วหาค่าความต้านทานโดยใช้กฎของโอห์ม

15.

15.    ข้อใดเป็นโครงสร้างของโอห์มมิเตอร์เบื้องต้น

a)

มิเตอร์แบบขดลวดเคลื่อนที่ ตัวเหนี่ยวนำ แบตเตอรี่

b)

มิเตอร์แบบขดลวดเคลื่อนที่ ตัวต้านทาน แบตเตอรี่

c)

    มิเตอร์แบบขดลวดเคลื่อนที่ ไดโอด ตัวต้านทานเปลี่ยนค่าได้ แบตเตอรี่

d)

มิเตอร์แบบขดลวดเคลื่อนที่ ตัวเก็บประจุ ตัวเก็บประจุเปลี่ยนค่าได้ แบตเตอรี่

16.

16. ข้อใดคือสเกลของโอห์มมิเตอร์ที่ใช้งานกันในปัจจุบัน

a)

b)

c)

d)

17.

17. แอมมิเตอร์ไฟสลับแตกต่างกับแอมมิเตอร์ไฟตรงที่ส่วนใดในวงจร

a)

แอมมิเตอร์ไฟสลับมีไดโอดเพิ่มขึ้นมา

b)

แอมมิเตอร์ไฟสลับมีแหล่งจ่ายเพิ่มขึ้นมา

c)

แอมมิเตอร์ไฟสลับมีตัวเก็บประจุเพิ่มขึ้นมา

d)

แอมมิเตอร์ไฟสลับมีหม้อแปลงไฟฟ้าเพิ่มขึ้นมา

18.

18. แอมมิเตอร์ไฟสลับมีหลักการทำงานอย่างไร

a)

เมื่อมีสัญญาณอินพุตเข้ามากระแสไฟฟ้าจะไหลผ่านตัวต้านทานลงกราวด์

b)

เมื่อมีสัญญาณอินพุตเข้ามาผ่านไดโอดและผ่านมิเตอร์แบบขดลวดเคลื่อนที่

c)

เมื่อมีสัญญาณอินพุตเข้ามากระแสไฟฟ้าจะไหลผ่านมิเตอร์แบบขดลวดเคลื่อนที่ทันที

d)

เมื่อสัญญาณอินพุตเข้ามากระแสไฟฟ้าจะไหลผ่านตัวต้านทานและจะไปผ่านมิเตอร์แบบขดลวดเคลื่อนที่

19.

19.    แอมมิเตอร์ไฟสลับแบบใดที่มีความไวในการวัดดีที่สุด

a)

แบบเรียงกระแสครึ่งคลื่น

b)

แบบเรียงกระแสเต็มคลื่น

c)

แบบแคลมป์ไดโอด 4 ตัว

d)

แบบแคลมป์ไดโอดตัวเดียว

20.

20. ข้อใดเป็นข้อควรระวังของการใช้แอมมิเตอร์ไฟสลับ

a)

เวลาวัดต้องคำนึงถึงขั้วการวัด

b)

ต้องตัดวงจรในตำแหน่งที่ต้องการวัดค่ากระแสไฟฟ้า

c)

นำแอมมิเตอร์วัดคร่อมในตำแหน่งที่ต้องการทราบค่า

d)

ลดย่านวัดแอมมิเตอร์ลงหากเข็มมิเตอร์ไม่ชี้เต็มสเกล

21.

21.    โวลต์มิเตอร์ไฟสลับแตกต่างกับโวลต์มิเตอร์ไฟตรงที่ส่วนใดของวงจร

a)

โวลต์มิเตอร์ไฟสลับมีแหล่งจ่ายเพิ่มขึ้นมา

b)

โวลต์มิเตอร์ไฟสลับมีตัวเก็บประจุเพิ่มขึ้นมา

c)

โวลต์มิเตอร์ไฟสลับมีไดโอดต่ออันดับกับมิเตอร์แบบขดลวดเคลื่อนที่

d)

โวลต์มิเตอร์ไฟสลับมีไดโอดต่อขนานกับมิเตอร์แบบขดลวดเคลื่อนที่

22.

22.    ข้อใดเป็นหลักการทำงานของโวลต์มิเตอร์ไฟสลับใช้มิเตอร์แบบขดลวดเคลื่อนที่เป็นตัวแสดงผล

a)

วัดแรงดันไฟสลับด้วยมิเตอร์แบบขดลวดเคลื่อนที่อ่านค่าได้เลย

b)

เปลี่ยนแรงดันไฟสลับให้เป็นแรงดันไฟตรงโดยใช้วงจรเรียงกระแส

c)

ปรับระดับแรงดันของมิเตอร์แบบขดลวดเคลื่อนที่ให้เหลือ 0.45 เท่าของแรงดันเต็มสเกล

d)

เปลี่ยนสภาพหน้าปัดของโวลต์มิเตอร์ไฟตรงให้เป็นสเกลโวลต์มิเตอร์ไฟสลับด้วยอัตราส่วนที่เหมาะสม

23.

23. โวลต์มิเตอร์ไฟสลับแตกต่างกับโวลต์มิเตอร์ไฟตรงที่ส่วนใดของวงจร

a)

โวลต์มิเตอร์ไฟสลับมีแหล่งจ่ายเพิ่มขึ้นมา

b)

โวลต์มิเตอร์ไฟสลับมีตัวเก็บประจุเพิ่มขึ้นมา

c)

โวลต์มิเตอร์ไฟสลับมีไดโอดต่ออันดับกับมิเตอร์แบบขดลวดเคลื่อนที่

d)

โวลต์มิเตอร์ไฟสลับมีไดโอดต่อขนานกับมิเตอร์แบบขดลวดเคลื่อนที่

24.

24. มัลติมิเตอร์หมายถึงเครื่องมือวัดใด

a)

ค่าความต้านทานทางไฟฟ้า

b)

ค่ากำลังส่องสว่างของหลอดไฟฟ้า

c)

ค่าปริมาณการใช้ไฟฟ้าทั้งหมดภายในบ้าน

d)

ค่าปริมาณไฟฟ้าหลายชนิดในเครื่องเดียวกัน

25.

25. ข้อใดเป็นลำดับขั้นการนำมัลติมิเตอร์วัดค่าความต้านทานที่ถูกต้อง

1.  ตั้งย่านวัดค่าความต้านทาน

    2.  นำปลายสายวัดมาสัมผัสกัน

    3.  อ่านค่าความต้านทาน

    4.  ปรับปุ่ม 0 W ADJ ให้เข็มมิเตอร์ชี้ที่ 0 W

    5.  วัดตัวต้านทานที่ต้องการทราบค่า

a)

1® 2® 4® 5® 3

b)

1® 3® 4® 5® 2

c)

4® 2® 3® 1® 5

d)

3® 2® 1® 4® 5

26.

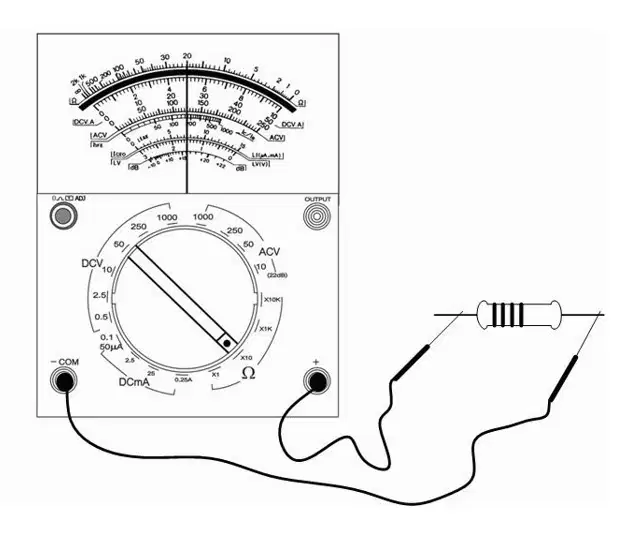

26. จากภาพมัลติมิเตอร์สามารถอ่านค่าความต้านทานได้เท่าไรเมื่อตั้งย่านวัด x 10

a)

5 โอห์ม

b)

20 โอห์ม

c)

25 โอห์ม

d)

200 โอห์ม

27.

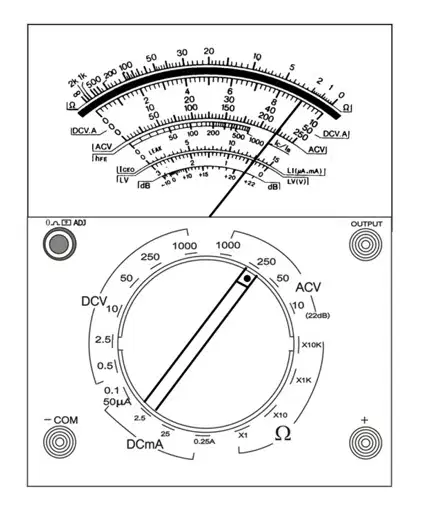

27. จากภาพอ่านค่าแรงดันไฟสลับได้เท่าไรเมื่อตั้งย่านวัด 250 V

a)

6 V

b)

7.5 V

c)

9 V

d)

225 V

28.

28.    ข้อใดไม่ใช่ชนิดของดิจิตอลมัลติมิเตอร์

a)

แบบตั้งพื้น

b)

แบบตั้งโต๊ะ

c)

แบบมือถือ

d)

แบบที่ใช้ในห้องปฏิบัติการ

29.

29. ส่วนใดของวงจรดิจิตอลมัลติมิเตอร์ที่ทำหน้าที่ประมวลผลข้อมูล

a)

ซีพียู

b)

ส่วนแสดงผล

c)

หน่วยความจำ

d)

ส่วนเชื่อมต่อกับคอมพิวเตอร์

30.

30. ส่วนใดที่ทำหน้าที่เปลี่ยนสัญญาณแอนะลอกเป็นดิจิตอล

a)

CPU

b)

ACC

c)

ADC

d)

Memory

31.

31. ข้อใดไม่ใช่เครื่องมือวัดกำลังไฟฟ้า

a)

ดิจิตอลมัลติมิเตอร์

b)

วัตต์–อาวร์มิเตอร์

c)

วาร์มิเตอร์

d)

มิเตอร์ตัวประกอบกำลัง

32.

32.    วาร์มิเตอร์ใช้สำหรับกำลังไฟฟ้าชนิดใด

a)

กำลังไฟฟ้าจริง

b)

กำลังไฟฟ้าตอบสนอง

c)

กำลังไฟฟ้าที่ปรากฏ

d)

กำลังไฟฟ้าสูงสุด

33.

33. ข้อใดเป็นหน่วยการวัดของวัตต์–อาวร์มิเตอร์

a)

วัตต์

b)

กิโลวัตต์–นาที

c)

วัตต์–ชั่วโมง

d)

กิโลวัตต์–ชั่วโมง

34.

34.    ข้อใดคือโครงสร้างของออสซิลโลสโคป

a)

วงจรขยายสัญญาณทางแนวตั้ง  วงจรขยายสัญญาณทางแนวนอน  วงจรกำเนิดสัญญาณกวาดหลอดภาพ  แหล่งจ่าย

b)

วงจรขยายสัญญาณทางแนวตั้ง  วงจรผลิตสัญญาณเข้าจังหวะและสัญญาณกระตุ้น  วงจรขยาย

สัญญาณทางแนวนอน  เข็มชี้  หลอดภาพ แหล่งจ่าย

c)

วงจรขยายสัญญาณทางแนวตั้ง  วงจรผลิตสัญญาณเข้าจังหวะและสัญญาณกระตุ้น วงจรกำเนิดสัญญาณกวาด  วงจรขยายสัญญาณทางแนวนอน  หลอดภาพ  แหล่งจ่าย

d)

วงจรขยายสัญญาณทางแนวตั้ง  วงจรผลิตสัญญาณเข้าจังหวะและสัญญาณกระตุ้น  วงจรขยาย

สัญญาณทางแนวนอน  วงจรขยายหลอดภาพหลอดภาพ  แหล่งจ่าย

35.

35.      ภาคใดที่ทำหน้าที่แสดงภาพของสัญญาณ

a)

จอภาพ

b)

แหล่งจ่าย

c)

วงจรกำเนิดสัญญาณกวาด

d)

วงจรขยายสัญญาณทางแนวตั้ง

36.

36. ภาควงจรกำเนิดสัญญาณกวาดมีหน้าที่อะไร

a)

สร้างสัญญาณไซน์

b)

สร้างสัญญาณสี่เหลี่ยม

c)

สร้างสัญญาณไฟตรง

d)

สร้างสัญญาณรูปฟันเลื่อย

37.

37. จากภาพสัญญาณไฟฟ้านี้เรียกว่าคลื่นอะไร

a)

คลื่นพัลส์

b)

คลื่นไซน์

c)

คลื่นฟันเลื่อย

d)

คลื่นสามเหลี่ยม

38.

38. ข้อใดไม่ใช่คุณสมบัติของเครื่องกำเนิดสัญญาณ

a)

มีค่าความถี่คงที่

b)

สัญญาณไม่ผิดเพี้ยนและไม่มีสัญญาณรบกวน

c)

ควบคุมความแรงของสัญญาณตั้งแต่ระดับความแรงต่ำจนถึงความแรงสูง

d)

ควบคุมกระแสไฟฟ้าของสัญญาณตั้งแต่ระดับกระแสต่ำจนถึงระดับกระแสสูง

39.

39.    วงจรเครื่องกำเนิดสัญญาณความถี่วิทยุผลิตความถี่ค่าเท่าไร

a)

50 Hz

b)

20 Hz – 20 kHz

c)

10 kHz – 200 kHz

d)

20 kHz – 30 MHz

40.

40. ข้อใดไม่ใช่การนำเครื่องกำเนิดสัญญาณไปใช้งาน

a)

แหล่งกำเนิดสัญญาณอ้างอิง

b)

แหล่งกำเนิดไฟฟ้ากระแสตรง

c)

นำไปวัดเปรียบเทียบค่าในวงจร

d)

แหล่งกำเนิดสัญญาณมาตรฐาน

41.

41. ข้อใดเป็นการเรียงลำดับขั้นการนำออสซิลโลสโคปวัดแรงดันไฟตรง

    1.  ปรับเส้นแสงให้อยู่กลางจอ

    2.  ปรับสวิตช์เลือกการต่อ AC–GND–DC ไว้ที่ DC

    3.  อ่านค่าระดับแรงดันไฟตรงที่ปรากฏหน้าจอออสซิลโลสโคป

    4.  เสียบปลั๊กเปิดเครื่องและปรับออสซิลโลสโคปให้พร้อมใช้งาน

    5.  ป้อนแรงดันไฟตรงผ่านสายโพรบเข้าที่ขั้วต่ออินพุตของออสซิลโลสโคป

a)

4®3®1®5®2

b)

4®2®1®5®3

c)

1®4®2®3®5

d)

1®3®2®5®4

42.

42. ข้อใดเป็นลำดับขั้นการนำออสซิลโลสโคปวัดค่าคาบเวลาและความถี่

    1.  คำนวณหาค่าความถี่ของสัญญาณ

    2.  อ่านค่าคาบเวลาของสัญญาณที่ปรากฏบนหน้าจอ 1 ไซเกิล

    3.  เสียบปลั๊กเปิดเครื่องและปรับออสซิลโลสโคปให้พร้อมใช้งาน

    4.  ป้อนสัญญาณไฟฟ้าที่ต้องการทราบค่าคาบเวลาและความถี่เข้าที่อินพุตของออสซิลโลสโคป

          5.        ปรับภาพสัญญาณให้นิ่งและภาพสัญญาณปรากฏที่หน้าจอออสซิลโลสโคปอย่างน้อย 1 ไซเกิล

a)

2 ® 3 ® 4 ® 5 ® 1

b)

3 ® 4 ® 1 ® 5 ® 2

c)

3 ® 4 ® 5 ® 2 ® 1

d)

3 ® 5 ® 4 ® 1 ® 2

43.

43.    เครื่องมือวัดใดที่ไม่เกี่ยวข้องกับการตรวจสอบความบกพร่องของแหล่งจ่ายแรงดันไฟฟ้า

a)

วัตต์มิเตอร์

b)

มัลติมิเตอร์

c)

ออสซิลโลสโคป

d)

ไขควงตรวจสอบไฟฟ้า

44.

44. ข้อใดคือความหมายของแหล่งจ่ายแรงดันไฟฟ้า

a)

แหล่งผลิตแบตเตอรี่

b)

แหล่งสร้างสนามแม่เหล็กไฟฟ้า

c)

แหล่งกำเนิดเสียงเพื่อนำไปขยายเสียง

d)

แหล่งกำเนิดแรงดันไฟฟ้าเพื่อจ่ายให้แก่วงจรต่าง ๆ

45.

45.    วงจรเรียงกระแสทำหน้าที่อะไร

a)

ลดระดับแรงดันไฟสลับ

b)

ทำให้แรงดันไฟตรงเรียบขึ้น

c)

แปลงแรงดันไฟสลับให้เป็นแรงดันไฟตรง

d)

แปลงแรงดันไฟตรงให้เป็นแรงดันไฟสลับ

46.

46. ข้อใดเป็นอาการเสียที่พบมากที่สุดในการตรวจซ่อมมัลติมิเตอร์

a)

วัดไม่ได้ทุกย่านวัด

b)

วัดกระแสไฟตรงไม่ได้

c)

วัดแรงดันไฟสลับไม่ได้

d)

วัดค่าความต้านทานไม่เที่ยงตรง

47.

47. มัลติมิเตอร์มีอาการเสียวัดไม่ได้ทุกย่านวัดควรตรวจสอบอะไรเป็นอันดับแรก

a)

ฟิวส์

b)

สายวัด

c)

แบตเตอรี่

d)

มูฟวิ่งคอยล์

48.

48. หากย่านวัดค่าความต้านทานไม่สามารถปรับศูนย์โอห์มได้เกิดจากอะไร

a)

ฟิวส์ขาด

b)

ไดโอดขาด

c)

แบตเตอรี่อ่อน

d)

ตัวเก็บประจุรั่ว

49.

49. ข้อใดเป็นลำดับขั้นการตรวจซ่อมมัลติมิเตอร์

        1.  วิเคราะห์อาการเสีย

        2.  ทดสอบวัดแรงดันไฟฟ้า กระแสไฟฟ้า

        3.  หากมัลติมิเตอร์บกพร่องนำไขควงเปิดฝาหลังมัลติมิเตอร์

        4.  ตั้งย่านวัดค่าความต้านทานและนำปลายสายวัดมาสัมผัสกัน

        5.  ตรวจสอบฟิวส์ แบตเตอรี่ มูฟวิ่งคอยล์หรืออุปกรณ์ตัวอื่นที่คิดว่าชำรุด

a)

4 ® 2 ® 1 ® 3 ® 5

b)

4 ® 5 ® 3 ® 1 ® 2

c)

3 ® 1 ® 2 ® 4 ® 5

d)

2 ® 3 ® 1 ® 4 ® 5

50.

50. ข้อเป็นลำดับขั้นการบำรุงรักษามัลติมิเตอร์

        1.  ตั้งย่านวัดสูงสุด

        2.  เก็บสายวดให้เรียบร้อย

        3.  เช็ดทำคามสะอาดด้วยผ้าแห้ง

        4.  เก็บมัลติมิเตอร์และสายวัดในกล่องมัลติมิเตอร์

        5.  หากเข็มมิเตอร์ชี้ไม่ตรงศูนย์ใช้ไขควงปรับสกรูให้เข็มชี้ตรงศูนย์

a)

4 ® 2 ® 1 ® 3 ® 5

b)

4 ® 5 ® 3 ® 1 ® 2

c)

5 ® 3® 1 ® 2 ® 4

d)

2 ® 3 ® 1 ® 4 ® 5
