WorksheetsTEC - INF GRADO 10o
Total questions: 10
Worksheet time: 9mins

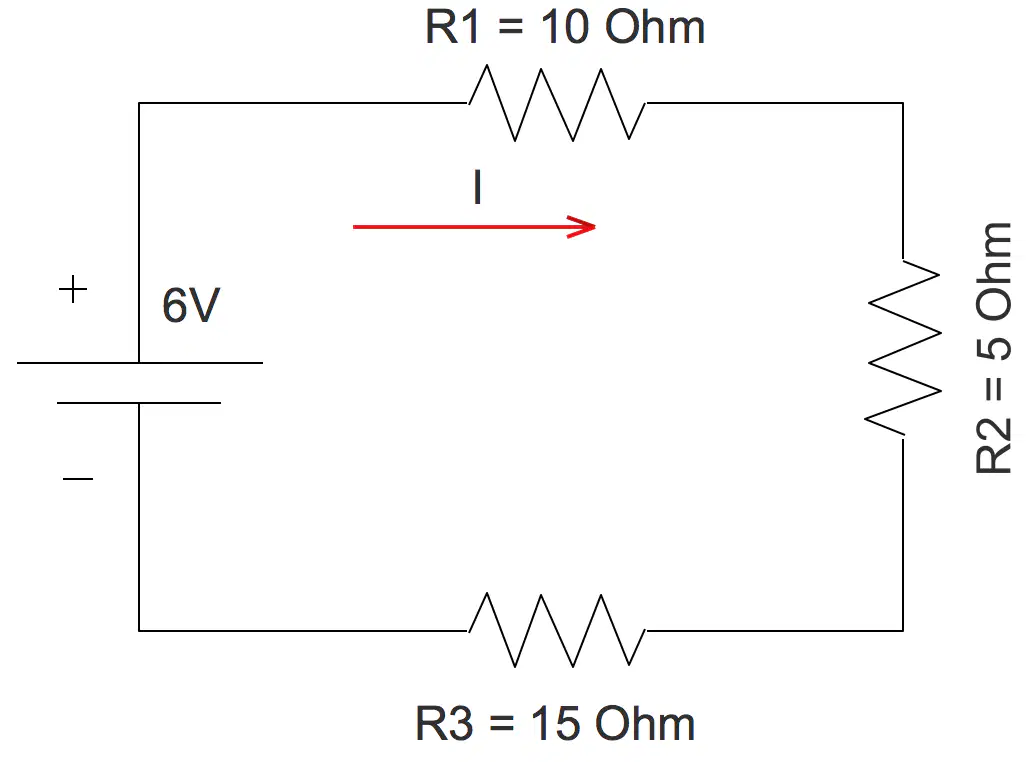

El siguiente circuito se encuentra en configuración...
Circuito en paralelo
Circuito en serie
circuito mixto
circuito abierto
En la parte superior del código, "int led=13" hace referencia a:
Una variable de tipo "letra" que se le asigna un pin al azar del Arduino
Una variable de tipo entera que se le asigna el pin 13 de la Arduino y se llama "led"
Una variable de tipo led que se le asigna el pin 13 de la Arduino y se llama "int"
Una variable de tipo entera que se alimenta de Vcc (5v) del Arduino y se llama "led"
La imagen hace referencia a un circuito en configuración (a)

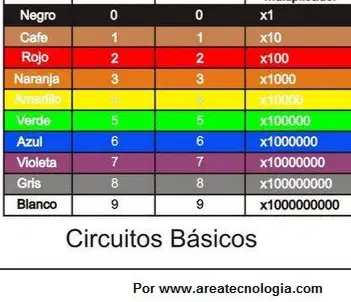

Una resistencia de 2500 ohms tiene los colores:
Rojo, verde, rojo
Rojo, verde, negro
Rojo, rojo, verde
Rojo, negro, rojo
En el código se evidencia que:
El pin 13 de la arduino se configura como entrada y se llama "led"
El pin 13 de la arduino se configura como salida y se llama "int"
El pin 13 de la arduino se configura como entrada y se llama "int"
El pin 13 de la arduino se configura como salida y se llama "led"
Una resistencia de colores Verde, Azul, Naranja tiene un valor de: (a) (ingrese el número)
Según el código, la línea "delay(1000);" hace referencia a:
Una pausa o espera de 1000 segundos
Una pausa o espera de 100 segundos
Una pausa o espera de 10 segundos
Una pausa o espera de 1 segundos
Si quisiera cambiar el tiempo de espera para el parpadeo del led a unos 5 segundos, la línea de código correcta sería:
delay(5);
wait(5);
delay(5000);
wait(5000);

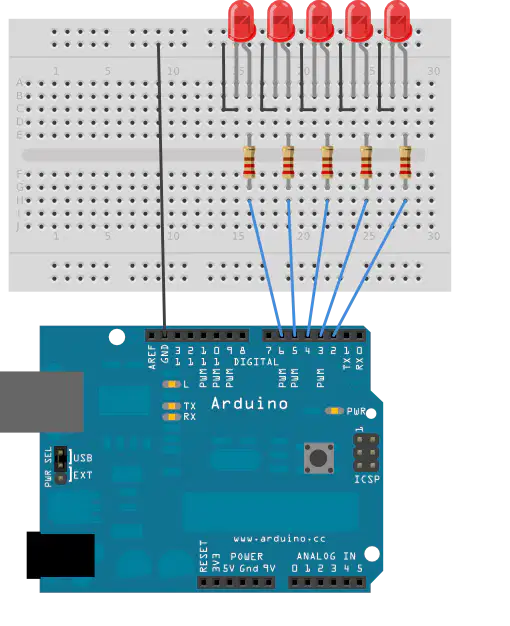

El circuito que se observa en la figura, ¿considera que está bien conectado?
Si
No
Tal vez
No sabe, no responde
Según la imagen que puede inferir que el cable naranja y verde respectivamente son:
Alimentación (Vcc) y GND (Tierra)
GND (Tierra) y Alimentación (Vcc)
Alimentación (GND) y tierra (Vcc)
GND (Vcc) y Alimentación (GND)
