As baterias da figura, ligadas em paralelo, a capacidade de carga continua a mesma, ou seja, 100 Ah.
Verdadeiro
Falso
A voltagem aplicada em R1 é de 3 V
A voltagem aplicada em R1 é de 6 V
A voltagem aplicada em R2 é de 6 V
A voltagem aplicada em R2 é de 3 V
Na associação em série todos os resistores estão submetidos à mesma tensão.
Verdadeiro
Falso
Na associação em paralelo todos os resistores são percorridos pela mesma corrente.
Verdadeiro
Falso
Na associação em série todos os resistores são percorridos pela mesma corrente.
Verdadeiro
Falso

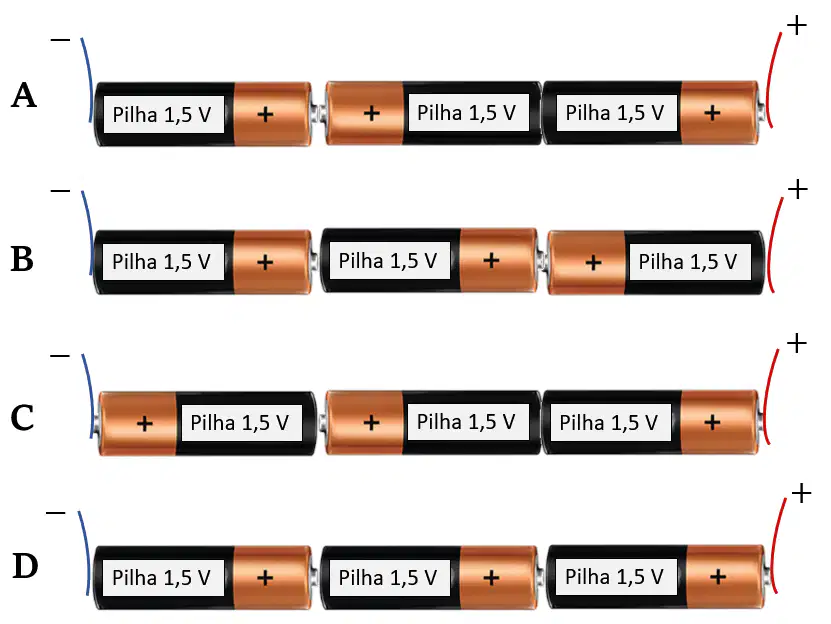

Um rádio de pilha funciona com uma tensão de 4,5 V. Você possui três pilhas de 1,5 V cada e quer colocar o rádio em operação. Qual das figuras abaixo indica a sequência correta que devem ficar as pilhas?
A
B
C
D
No circuito elétrico são utilizados como componentes de segurança.
Pode-se evitar o curto circuito utilizando fusíveis ou disjuntores no local onde passa corrente elétrica. O disjuntor funciona como um interruptor automático.
Verdadeiro
Falso
1.1. Considera os circuitos elétricos e seleciona o único no qual a lâmpada acende.

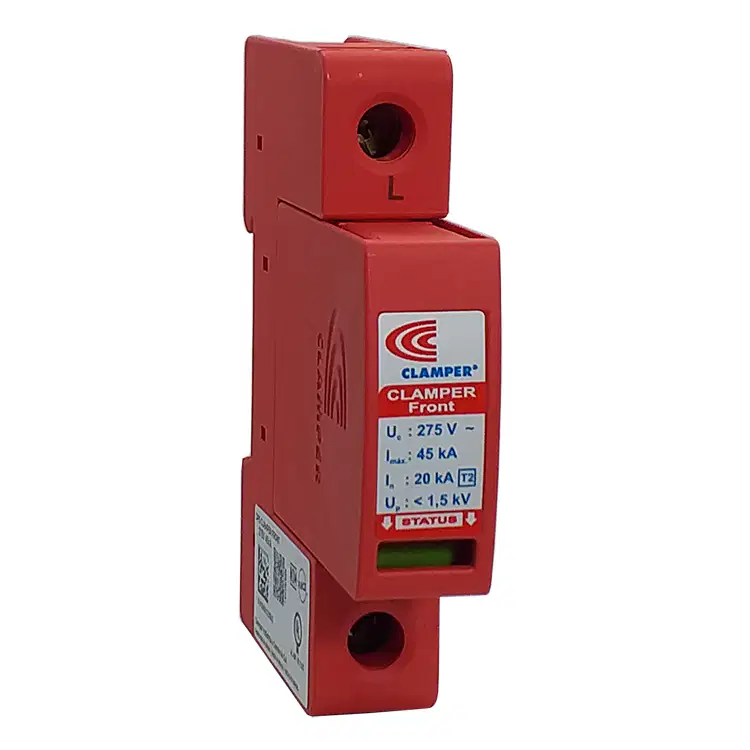

Qual a função do DPS (Dispositivo de proteção contra surto)?
Proteger a instalação elétrica predial contra sobrecarga.
Proteger a instalação elétrica predial contra dissipação de energia.
Medir o consumo de energia elétrica do circuito.
Proteger a instalação elétrica predial contra descargas atmosféricas (sobre tensões).

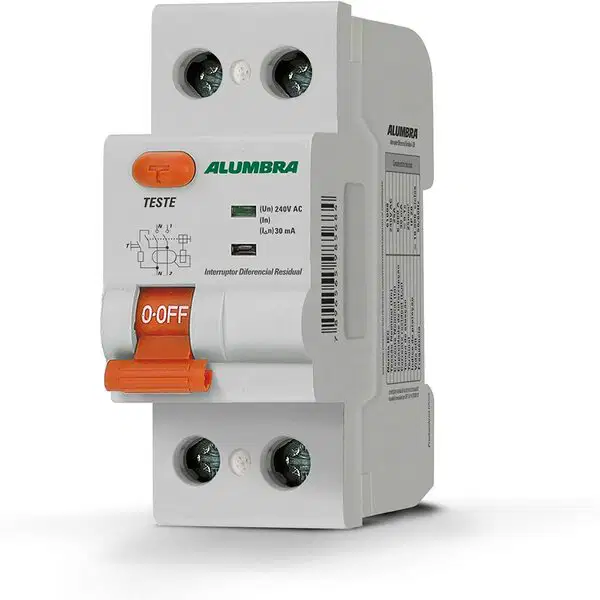

O dispositivo de proteção IDR (Interruptor Diferencial Residual) tem como principal função proteger as pessoas de choques elétricos. Qual dos casos a seguir não indica a uso do dispositivo?
Circuitos que sirvam a pontos situados em locais contendo banheira ou chuveiro;
Circuitos que não alimentam tomadas de corrente situadas em áreas externas à edificação;
Circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior;
Circuitos de tomadas de corrente de cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, a todo local interno molhado em uso normal ou sujeito a lavagens;
Por que é que os fios elétricos se encontram geralmente cobertos por uma camada de plástico?
para ficarem mais bonitos
para ajudar a corrente elétrica a fluir ao longo dos fios
para tornar os fios elétricos seguros
para adicionar mais energia

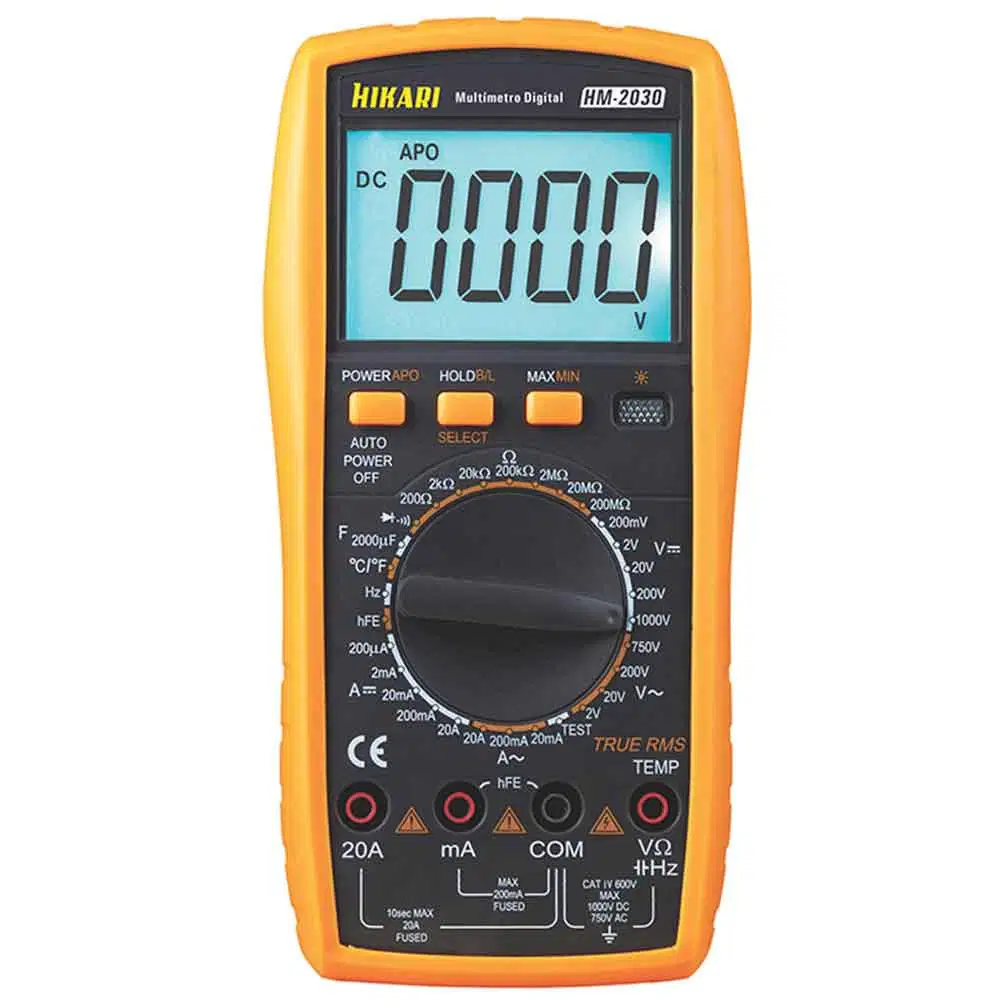

O multímetro em modo voltímetro, num circuito elétrico, se instala...
em paralelo.
em série.
O multímetro em modo amperímetro, num circuito elétrico, se instala...
em paralelo.
em série.
As pilhas estão conectadas em...
Paralelo
Série
Faça a combinação corretamente
Em série
Em paralelo
Ligação mista
Três lâmpadas idênticas foram ligadas no circuito. Uma estuante fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas Correntes de IA, IB, IC, ID e IE, respectivamente. As correntes que apresentam o mesmo valor são
IA = IE e IC = ID
IA = IB = IE e IC = ID
IA = IB, apenas
IA = IB = IE, apenas
IC = IB, apenas
A tensão total entre os terminais positivo e negativo é
3 V
4,5 V
1,5 V
0 V
Tensão total é 60 V
Potência total é 60 W
Corrente total é 5 A
Potência total é 300 W
Tensão total é 12 V
Potência total é 300 W
Tensão total é 60 V
Corrente total é 25 A
