Worksheets

bmc multiple choice

Total questions: 100

Worksheet time: 8hrs 20mins

Name
Class
Date
1.

Pada product Komatsu kita kenal istilah “ GALEO “, artinya adala

a)

Genuine Answer Land & Environment Optimation

b)

Global Advance Low Emission Order

c)

Genuine Advance Low Emission Optimation

d)

Global Answer Land & Environment Order

e)

Genuine Answer Land & Environment Order

2.

Pada Engine product Komatsu dikenal dengan model SAA6D 170-3, Arti AA adalah

a)

Air After cooler

b)

After cooler & Inter cooler

c)

Double after cooler

d)

Air cooler & After cooler

e)

Air cooler & Inter cooler

3.

Dari model engine S6D menjadi SAA6D kenaikan powernya menjadi

a)

10%

b)

15%

c)

20%

d)

25%

e)

30%

4.

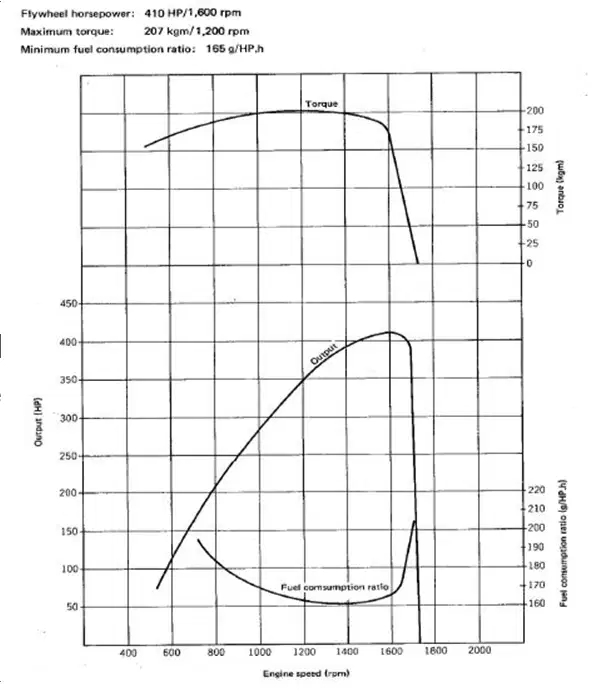

Pada grafik disebelah kanan adalah performance suatu engine KOMATSU Bagaiaman kita mengartikan grafik tersebut







a)

Pengoperasian unit pada rpm 1600 Rpm, karena pada rpm tersebut HP engine max

b)

Pengoperasian unit pada rpm 1200 Rpm, karena pada rpm tersebut torque engine max

c)

Pengoperasian unit pada rpm 1400 Rpm, karena pada rpm tersebut engine fuel consumption minimum, sehingga operational sangat efficient dan torque engine optimum

d)

Pengoperasian pada HP max guna mendapatkan hasil yang maximal

e)

Pengoperasian unit antara rpm 1200 – 1600, karena pada area tersebut kinerja-nya optimal

5.

Pada gambar diatas , stall speed engine pada rpm

a)

1200 rpm

b)

1600 rpm

c)

700 rpm

d)

1400 rpm

e)

1000 rpm

6.



Gambar disamping adalah gambar yang menjelaskan

a)

Diagram sequence

b)

  Valve sequence

c)

  Timing sequence

d)

Valve timing

e)

Diagram timing

7.

Dari gambar di atas , membukanya valve intake sebesar

a)

240 o

b)

260 o

c)

280 o

d)

220 o

e)

200 o

8.

Dari gambar di atas terjadi overlap sebesar

a)

30o

b)

40o

c)

45o

d)

50o

e)

60o

9.

   Gambar disamping dimensi ”a” adalah

a)

Combustion chamber

b)

Liner protusion

c)

Piston protusion

d)

Valve stroke

e)

Combustion chamber ratio

10.

Jika zat cair/fluida masuk ke dalam ruang bakar, maka kejadian tersebut dikenal dengan istilah

a)

Piston stuck

b)

Piston lock

c)

Hydrostatic block

d)

Engine jamed

e)

Hydrostatic lock

11.

  Yang dimaksud dengan compressi ratio pada specifikasi suatu engine adalah

a)

Perbandingan antara volume udara di combustion chamber dengan langkah piston

b)

Perbandingan antara volume udara di dalam cylinder dengan volume udara setelah compressi

c)

Perbandingan antara volume udara dengan volume bahan bakar yang disemprotkan nozzle

d)

Perbandingan antara volume udara yang dihisap oleh piston dengan volume udara

e)

Perbandingan antara volume udara di dalam cylinder dengan langkah piston

12.

Jika diketahui engine 6D170, maka dimensinya adalah 6 – 170 x 170 ( 6 cylinder - Ø bore x stroke )                  E. 200 mm

a)

170 mm

b)

85 mm

c)

314 mm

d)

250 mm

e)

200 mm

13.

Pada engine specifikasi didapat “ total piston displacement =23,150 cc “ artinya

a)

Volume bahan bakar yang disemprotkan ke masing-masing cylinder dalam 1 x proses adalah 23,150 cc

b)

Berat bahan bakar yang di semprotkan dalam sekali proses pembakaran engine adalah 23,150 cc

c)

Jumlah bahan bakar yang di gunakan dalam sekali proses pembakaran adalah 23,15 Liters

d)

Jumlah volume cylinder engine 23,150 cc

e)

Volume total volume cylinder liner 23,150 cc

14.

Yang dimaksud dengan “engine hunting” adala

a)

Suatu kondisi dimana proses pembakaran pada engine tidak sempurna

b)

Suatu kondisi dimana pembakaran pembakaran pada engine kelebihan bahan bakar

c)

Suatu kondisi dimana pembakaran pembakaran pada engine kekurangan bahan bakar

d)

Suatu kondisi dimana pembakaran pembakaran pada engine kelebihan / kekurangan bahan bakar

e)

Semua jawaban benar

15.



Yang dimaksud dengan “engine over running “adalah

a)

Kondisi engine dimana putaran engine melebihi batas putaran maximal engine

b)

Kondisi unit bermuatan pada jalan turna

c)

Putaran engine melebihi batas maximal baik karena beban maupun system pembakaran

d)

Kecepatan unit melebihi batas maximal yang diijinkan

e)

Jawaban A dan C benar

16.

Yang dimaksud “Engine stall “ adalah

a)

Putaran engine pada batas minimum karena beban maupun medan yang dilalui

b)

Putaran engine pada saat unit travel bermuatan

c)

Putaran engine melebihi batas minimum yang diijinkan

d)

Putaran engine dikarenakan putaran pembakaran yang tidak sempurna

e)

Jawaban A dan C benar

17.

Pada sebuah engine mengalami trouble “ turbo membara” peyebab utama dari problem tersebut ialah

a)

Proses pembakaran engine tidak sempurna

b)

Proses pembakaran engine over fueling

c)

Proses pembakaran engine kekurangan udara

d)

Kualitas fuel banyak mengandung sulfur

e)

Jawaban A , B dan C benar

18.

Formula pencampuran pembakaran antara fuel dan air adalah


a)

1 gram bahan bakar, 14,5 gram udara

b)

1 gram udara, 1 gram bahan bakar

c)

1 gram bahan bakar, 15 ,5 gram udara

d)

1 gram bahan bakar, 17,5 gram udara

e)

1 gram bahan bakar, 12,5 gram udara

19.

Untuk engine 410 HP setara dengan motor listrik sebesar



a)

400 Kw

b)

320, 37 Kw

c)

430,75 Kw

d)

305,86 Kw

e)

339,89 Kw

20.

Pada gambar gauge disamping kanan, pada “ C “ berapa temperature-nya ?

a)

  90 oC

b)

100 oC

c)

102 oC

d)

120 oC

e)

   110 oC

21.

Pada sebuat engine didapatkan oil consumption engine 10 liter per hari, sementara jumlah oli standard 75 liter dan operational unit rata-rata adalah 20 jam / hari. Apakah perlu oli tersebut diganti pada saat Periodical Service ? ( tidak ada kebocoran oli engine keluar atau dikatakan engine normal condition )

a)

Sesuai dengan panduan Maintenance, maka setiap PS II oli engine diganti

b)

Oli engine tetap diganti meskipun setiap hari ada penambahan oli

c)

Oli engine diganti karena oli sudah terkontaminasi dengan carbon dan reaksi panas

d)

Oli engine tidak diganti, karena setiap hari ada penambahan oli baru

e)

Oli engine tidak diganti ,tetapi dimonitor hasil analisa-nya

22.

Pada saat pengukuran Stall Speed, jika RPM engine lebih tinggi dari standard yang ditentukan , ini berarti

a)

Torque Converter over power

b)

Torque Converter low power

c)

  Engine low power

d)

Jawaban a, b dan c salah semua

e)

Jawaban a, b dan c benar semua

23.

Berapa temperature “ compressi stroke “ yang terjadi pada mesin diesel

a)

300 - 400 oC

b)

400 - 600 oC

c)

500 - 700 oC

d)

600 - 700 oC

e)

200 - 400 oC

24.

Terjadi problem over heating pada salah satu unit di tambang setiap shift I pukul 15 00 atau operasi 8 jam, tetapi pada shift II atau malam hari trouble tersebut tidak muncul, kira-kira menurut saudara apa saja yang menyebabkan problem tersebut

a)

  Area pendinginan berkurang, sehingga air yang didinginkan tidak menentu

b)

  Core radiator tertutup sebagian sehingga hembusan udara yang melalui radiator lebih kecil

c)

Jumlah air radiator kurang sehingga pada waktu tertentu penyerapan panasnya mencapai maximal

d)

Thermostat jammed terbuka sebagian air pendingin tidak melalui radiator,sehingga pada masa tertentu akan mencapai titik maximal

e)

Semua jawaban benar

25.

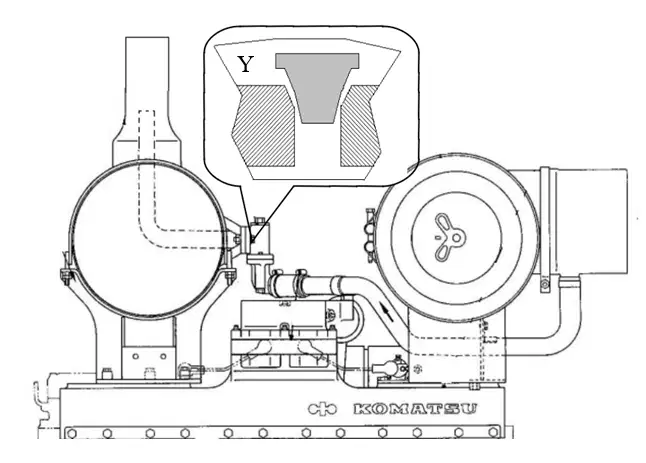

Gambar “ Y “ adalah

a)

Evacuator valve

b)

Vacuator valve

c)

Ejector valve

d)

Precleaner valve

e)

Dust cleaner

26.

Fungsi dari valve "Y" diatas adalah

a)

Mengeluarkan debu yang terhisap bersama dengan udara

b)

Membantu menghisap udara yang akan menuju ke air cleaner

c)

Memberikan pemanasan agar udara yang dihisap bercampur air menjadi kering

d)

Menambah pressure udara yang masuk kedalam air cleaner

e)

Menambah jumlah udara yang akan masuk ke dalam air cleaner

27.

“ Zat cair dalam ruangan tertutup dan diam ( tidak mengalir ) mendapat tekanan, maka tekanan tersebut akan diteruskan ke segala arah dengan sama rata dan tegak lurus bidang permukaannya “.



Pernyataan diatas adalah bunyi dari

a)

Hukum archimedes

b)

Hukum Bernauli

c)

Hukum Pascal

d)

Hukum Newton

e)

Hukum Farad

28.

Rumus dari hukum paskal adalah

a)

P = F/A

b)

A= F/P

c)

F=P/A

d)

P = F x

e)

F = A/P

29.

Dibawah ini adalah beberapa keuntungan dari hydraulic system, kecuali

a)

Penempatan dan pengaturan komponen-komponen htdraulic lebih seherhana dan tidak diperlukan tempat yang besar

b)

Suatu pebalikan arah secara cepat dapat dilakukan denga mudah

c)

Pemindahan gaya dan daya lebih besar

d)

  Bagian-bagian tertentu harus dibuat sangat cermat

e)

Pemindahan gaya dapat dilakukan ke tempat yang jauh, yaitu dengan memasang jaringan pipa tanpa mengganggu system yang lain

30.



Dalam suatu system hydraulic, hubungan antar komponen-komponen dibagi menjadi dua macam system, yaitu

a)

Seri dan Pararel

b)

Open center & close center

c)

Direct & Indirect

d)

Full hydraulic & semi hydraulic

e)

Electric over hydraulic

31.

“Bila control valve dalam keadaan neutral maka saluran dari pompa tertutup. Dengan demikian maka tekanan pompa control valve akan naik sampai batas tertentu kemudian pompa berhenti mensuplay oli ke system” . Uraian diatas adalah keterangan dari system

a)

Close center system

b)

Open center system

c)

Pararel system

d)

Seri system

e)

Hydraulic control system

32.

Dibawah ini adalah partikel asing yang yang menyebabkan oli tercontaminasi dan menyebabkan kerusakan oli , kecuali

a)

Chemical ( mis. degreaser )

b)

Additive

c)

Water

d)

Different oil

e)

Dust & Dirt

33.

Pada umumnya sifat oli hydaulic seperti dibawah ini, kecuali







a)

Dapat dimampatkan

b)

Harus dapat memisahkan kotoran

c)

Mengandung deterjen

d)

Menyerap panas

e)

Mudah mengalir

34.

Dibawah ini adalah fungsi tanki hydraulic , kecuali





a)

Sebagai penampung oli untuk system

b)

Sebagai pendingin oli

c)

Sebagai tempat kedudukan control valve

d)

Sebagai pemisahkan kotoran dan debu

e)

Sebagai tempat kedudukan control valve

35.

Tanki hydraulic dibedakan menjadi dua jenis yaitu

a)

Limited dan Un-limited

b)

Pressurized with filter dan pressurized non filter

c)

Pressurized dan Un-pressurized

d)

Pressurized limited dan pressurized un-limited

e)

Limited with filter dan un-limited non filter

36.



Pada hydraulic tank dilengkapi dengan “ Bevel plate “ yang berfungsi sebagai

a)

Mengurangi kecepatan oli yang menuju ke hyd ta

b)

Mengurangi pressure yang menuju hyd tank agar tidak terlalu besar

c)

Mengurangi gelombang oli didalam hyd tank saat kembali dari system

d)

Memudahkan penguapan panas yang timbul selama operational

e)

Memecahkan gelembung udara yang terjadi pada oli selama beroperasi

37.

Pada hydraulic tank limited pressurized terdapat dua pressure yang dibatasi yaitu

a)

Inlet dan outlet pressure

b)

Inlet tank dan outlet tank

c)

Suction dan relief pressure

d)

Inside dan outside tank

e)

Semua jawaban benar

38.

Fungsi pompa hydraulic secara umum adalah

a)

Memindahkan fluida / oli

b)

Sebagai sumber tenaga / tekanan

c)

Mengubah tenaga mekanika menjadi tenaga hydrolis

d)

Sebagai sumber aliran / flow

e)

Jawaban B salah

39.

Pada dasarnya klasifikasi pompa hydraulic dibagi menjadi dua yaitu

a)

Piston pump dan gear pump

b)

Positive displacement dan non positive displacement

c)

Fix pump dan variable pump

d)

Internal gear pump dan external gear pump

e)

Semua jawaban benar

40.

  Pada pompa gear pump terdapat tiga internal leakage yaitu

a)

Top clearance, gear clearance dan back clearance

b)

Side clearance, back clearance dan housing clearance

c)

Back clearance, back lash dan housing clearance

d)

Top clearance, back lash dan side clearance

e)

Housing clearance, back clearance dan top clearance

41.

Yang dimaksud dengan positive displacement adalah pompa hydraulic dengan karakteristik

a)

Internal leakage kecil, perubahan tekanan berpengaruh kecil terhadap kapasitasnya

b)

Internal leakage besar, perubahan tekanan berpengaruh kecil terhadap kapasitasnya

c)

Internal leakage kecil, perubahan tekanan mempengaruhi kapasitasnya

d)

  Internal leakage kecil, perubahan tekanan mempengaruhi kapasitasnya

e)

  Internal leakage kecil, perubahan tekanan tergantung pada setting reliefnya

42.

  Arti dari “ fixed displacement pump “ adalah

a)

Volume oli yang dihasilkan pompa tetap / sama , tidak berpengaruh terhadap beban

b)

Volume oli yang dihasilkan pompa bervariasi , sesuai putaran pompa

c)

Volume oli yang dihasilkan pompa tetap / sama , tidak berpengaruh terhadap kecepatan actuator

d)

Volume oli yang dihasilkan pompa tetap , sesuai beban

e)

Volume oli yang dihasilkan pompa tetap / sama , sesuai dengan setting reliefnya

43.

  Secara garis besar pompa gear pump dibagi menjadi dua golongan, yaitu external gear pump dan internal gear pump, nama lain dari internal gear pump adalah

a)

Vane pump

b)

Trocoid pump

c)

Membran pump

d)

Impeller pump

e)

Centrifugal pump

44.

Secara garis besar external gear pump dibagi menjadi dua jenis, yaitu

a)

Fixed side type plate gear pum

b)

Moveable side type plate gear pump

c)

Pressure balancing type gear pump

d)

Jawaban A dan C benar

e)

Jawaban B dan C benar

45.

Yang dimaksud dengan “ moveable side type “ adalah

a)

Side plate pompa tidak dapat bergeser, side plate pump sama dengan housingnya

b)

Side plate pompa dapat bergeser semakin menjepit jika tekanan/back pressure naik

c)

Side plate pompa dapat bergeser sesuai dengan flow out put pompa

d)

  Side plate pompa dapat bergeser semakin menjepit jika putaran engine lebih cepat

e)

Side plate pompa dapat bergeser sesuai dengan setting reliefnya

46.

Maximum pressure gear pump hydraulic jenis “fixed side type” adalah

a)

30 kg/cm2

b)

125 kg/cm2

c)

140 kg/cm2

d)

175 kg/cm2

e)

210 kg/cm

47.

Pengukuran arus dengan multi tester adalah

a)

Parallel dengan bebannya

b)

  Seri atau parallel dengan bebannya

c)

Seri dengan bebannya

d)

Seri dan parallel dengan bebannya

e)

Semua salah

48.

Arus induksi diri pada suatu lilitan disebabkan oleh

a)

Penghilangan arus yang tiba-tiba pada kumparan tersebut

b)

   Pendekatan medan magnet secara tiba-tiba

c)

Menjauhkan medan magnet secara tiba-tib

d)

  Pemberian arus secara mendada

e)

Meningkatkan jumlah medan magnet

49.

  Aplikasi induksi mutual terdapat pada

a)

  Bel listrik

b)

Klakson mobil

c)

Transformer

d)

  Magnetic switch

e)

Battery

50.

Yang termasuk resistor non linier dibawah ini adalah

a)

Thermistor

b)

Trimmer

c)

Potentiometer

d)

  Rheostat

e)

Transistor

51.

Thermistor negative thermal coefficient, harga resistance-nya

a)

Semakin tinggi temperature semakin tinggi tahanannya

b)

Semakin tinggi temperature semakin rendah tahanannya

c)

Semakin rendah temperature semakin rendah tahanannya

d)

Tahanan naik sebanding dengan kenaikan temperature

e)

Semua jawaban benar

52.

  Accelerator pedal HD785 electric governor adalah salah satu bentuk penerapa





a)

Variable capasitor

b)

Variable condensator

c)

Variable resistor

d)

Linier resistor

e)

Benar semua

53.

Fungsi capasitor adalah







a)

Menyimpan muatan listrik

b)

  Dapat melewatkan arus searah

c)

Dapat menahan arus bolak-balik

d)

Jawaban benar semua

e)

Semua jawaban salah

54.

Yang dimaksud dengan dielektrika pada capasitor adalah







a)

Plate conductor pada capasitor

b)

Pelapis conductor pada capasitor

c)

Lead conductor pada capasitor

d)

Penyekat diantara plate conductor pada capasitor

e)

Plate pada capasitor

55.

Gambar berikut adalah proses

a)

Pengosongan kapasitor

b)

Pengisian kapasitor

c)

Pelepasan muatan kapasitor

d)

Pengisian batterey

e)

Semua jawaban salah

56.

Gambar berikut adalah prinsip

a)

Pengosongan capacitor

b)

. Pengisian capacitor

c)

Recharging capacitor

d)

Pemuatan resistor

e)

Dari positif ke negatif

57.

Hydrometer adalah tool untuk mengetest battery dengan cara







a)

Specific gravity test

b)

Fast charging test

c)

High rate discharge test

d)

Sel test

e)

Keep in touch

58.

Menguji battery dengan methode pembebanan adalah







a)

Specific gravity test

b)

Fast charging test

c)

High rate discharge test

d)

Slow rate discharge test

e)

Normally test

59.

Besar kecilnya kapasitas battery yang terpasang di unit tergantung

a)

Beban maximal electric ketika engine hidup

b)

Beban electric seluruh unit ketika engine mati

c)

Beban maximal ketika starting engine

d)

Beban pengisian

e)

Beban minimal ketika starting engine

60.

System pemanas awal dengan APS, akan bekerja bila

a)

Suhu diatas 30 derajat celcius

b)

Pada semua suhu lingkungan

c)

Suhu di bawah 20 derajat celcius.

d)

Suhu diatas 20 derajat celcius

e)

  Semua jawaban salah.

61.

HD785 system pemanas awalnya memakai system

a)

  APS

b)

Thermostat

c)

  Ribbon Heater

d)

Glow plug

e)

Heater

62.

Dari gambar berikut, komponen yang mencegah berbaliknya polaritas adalah

a)

  D1

b)

D2

c)

D3

d)

  Sub switch

e)

Tidak ada

63.

Pada gambar di atas, komponen untuk menghilangkan arus induksi diri dari coil C adalah

a)

D1

b)

D2

c)

D3

d)

Sub switch

e)

Tidak ada

64.

Pada gambar di atas, untuk mencegah battery relay agar tidak terputus secara tiba-tiba ketika starting switch di OFF kan adalah

a)

D1

b)

D2

c)

D3

d)

Sub switch

e)

Main Switch

65.

Dari gambar skematik starting motor, yang mempertahankan pinion dan fly wheel ketika starting motor bekerja adalah



a)

Contact point

b)

Shift lever

c)

Pull coil

d)

  Hold coil

e)

  Switch

66.

Jika ada kerusakan solenoid tidak bisa menarik shift lever pinion, kemungkinan kerusakan yang terjadi adalah

a)

Kontak point kotor

b)

Hold coil putus

c)

pull coil putus

d)

Hold coil short

e)

Semua jawaban salah

67.

  Sesuai dengan prinsip kerja motor DC, maka pada starting motor, yang merupakan penghantar yang dialiri arus pada medan magnet adalah

a)

Hold coil

b)

Field coil

c)

Armature

d)

Brush holder

e)

Resistor

68.

Apakah penyebab trouble dibawah ini, ketika safety relay tidak bekerja, ( engine tidak bisa start )

a)

Terminal R alternator short ke ground

b)

  Terminal R alternator short dengan + 24 V

c)

   Terminal R alternator putus ( open circuit )

d)

Alternator tidak bisa charging

e)

Semua jawaban salah

69.

Untuk menghilangkan arus induksi diri pada safety relay, maka pada safety relay dilengkapi dengan

a)

  Dioda polaritas

b)

Dioda zener

c)

Dioda freewheel

d)

   Charge capacitor

e)

Resistor

70.

Ketika starting switch di ON, voltage pada rotor coil alternator dengan semi conductor regulator adalah

a)

24 Volt

b)

18 Volt

c)

12 Volt

d)

Kurang dari 3 Volt

e)

Lebih dari 24 Volt

71.

Dari gambar berikut, regulator dikatakan baik jika



a)

Terminal R dihubungkan dengan 24 volt, lampu akan menyala

b)

Terminal R dihubungkan dengan 29.5 volt, lampu akan padam.

c)

Terminal R dihubungkan dengan 29.5 volt, lampu akan menyala.

d)

  Terminla R dihubungkan dengan 24 volt, lampu akan padam

e)

Semua jawaban salah

72.

Diaphragma yang ada pada governor FIP HD465-5 adalah merupakan









a)

Pneumatic governor.

b)

Berfungsi sebagai air piston

c)

Pengontrol start

d)

Pengontrol high speed

e)

Pengontrol fuel

73.

Saat bekerjanya advance timer adalah

a)

Diatas 1500 rpm

b)

Diatas 1000 rpm

c)

  Diatas 1050 rpm

d)

Semua jawaban salah

74.

Pada dasarnya advance timer berfungsi untuk



a)

Mengatur saat injeksi sesuai dengan putaran engine

b)

Mengatur saat injeksi sesuai dengan beban engine

c)

Mengatur saat injeksi sesuai torque engine

d)

Mengatur saat injeksi ketika full load / beban penuh

e)

Optional part saja

75.

Advance timer pada FIP electronic governor HD465-5 diatur secara

a)

  Hydraulic

b)

Electronic

c)

Electronic hydraulic

d)

Elektrik mekanis

e)

Mechanical

76.

Ketika fly weight governor mengembang, saat rpm engine naik berarti ini proses

a)

Penambahan quantity bahan bakar yang disemprotkan

b)

   Pengurangan quantity bahan bakar yang disemprotkan

c)

Penambahan power engine

d)

Penambahan rpm engine

e)

Pembakaran di ruang bakar

77.

Quantity bahan bakar setiap injeksi pada saat high idling dan low idling adalah





a)

Banyak saat high idling

b)

Sama

c)

Berbeda

d)

Banyak saat low idling

e)

Semua jawaban salah

78.

   Konsumsi bahan bakar pre-injeksi paling maximum adalah saat

a)

Saat high idling

b)

Saat start

c)

Saat full load

d)

Saat low idling

e)

Saat stop

79.

  Oli yang tertampung di torque converter case pada unit D155 A-2 berasal dari



a)

Internal leakage torque converter dan pelumasan PTO

b)

Drain transmision control valve

c)

Kebocoran dari reducing valve

d)

Internal leakage dari pompa transmisi

e)

Oil pan

80.

Lock up yang terpasang pada torque converter berfungsi untuk



a)

Menurunkan putaran engine yang ditransfer ke torgflow transmisi

b)

Melipat gandakan tenaga engine yang diteruskan ke torgflow transmisi

c)

Merubah energi mekanis dari engine menjadi energi kinetis ke torgflow transmisi

d)

Meneruskan putaran engine ke torgflow transmisi tanpa kerugian slip

e)

Menghubungkan stator dengan pump

81.

Setting pressure reducing valve yang terpasang di control valve transmisi D155 A-2

a)

12,5 kg/cm2

b)

15 kg /cm2

c)

14 kg /cm

d)

   13,5 kg /cm2

e)

12 kg /cm2

82.

Regulator valve pada torque converter berfungsi untuk

a)

Membatasi jumlah oli yang akan masuk ke torque coverter

b)

membatasi tekanan maksimum di dalam torque converter dan sekaligus mencegah terjadinya gelembung-gelembung udara di dalam torque converter

c)

Mengatur tekanan oli yang menuju ke transmisi

d)

  Mengatur dan sekaligus membatasi tekanan oli yang menuju ke pump

e)

Semua jawaban salah

83.

Torqflow transmisi mempunyai fungsi sebagai berikut

a)

Mempercepat proses pemindahan tenaga engine ke torque converter

b)

Merubah torque dan tingkat kecepatan

c)

Merubah energi kenetis menjadi energi mekanis

d)

Secara langsung menyerap tenaga engine tanpa ada kerugian

e)

Semua jawaban benar

84.

Stator yang ada di torque converter berfungsi untuk

a)

Menaikkan putaran dari torque converte

b)

Mencegah torque converter over heat

c)

   Mengarahkan aliran oli dari pump ke turbin dengan tujuan untuk menaikkan putaran

d)

Mengarahkan aliran oli dari turbin ke pump dengan tujuan untuk menaikkan torque

e)

Semua jawaban salah

85.

  Komponen utama satu set planettary clutch transmisi yaitu

a)

un gear, Idler gear, Pinion gear, Planetary carrier

b)

Timing gear, Idler gear, Rig gear, Planetary pinion

c)

Sun gear, Ring gear, Planetary carrier, Planetary pinion

d)

Sun gear, Idler gear, Pinion gear, Planetary carrier

e)

   Idler gear, Sun gear, Ring gear, Planetary carrier

86.

       Torque converter type three element, single stage, single phase dipakai pada unit

a)

D31 P-18, D65P-8

b)

D85ESS-2, D375A-2

c)

D85ESS-1, D155A-2

d)

D65E-12, D475A-2

e)

Semua jawaban salah

87.

    Kejadian slip pada transmisi disebabkan oleh faktor-faktor di bawah ini, kecuali

a)

  Setting tekanan oli dari modulating valve terlalu rendah

b)

Setting tekanan oli safety valve terlalu rendah

c)

Disc dan plate pada transmisi sudah aus

d)

Seal oil pada piston transmisi bocor.

e)

Seal oil pada piston transmisi rusak

88.

Pada planettary clutch transmisi double pinion , dipasangnya double pinion bertujuan untuk

a)

Mendapatkan kecepatan lebih tinggi

b)

Membalik arah putaran transmisi untuk mendapatkan arah gerak mundur

c)

Mereduksi putaran output transmisi

d)

Semua jawaban benar

e)

Semua jawaban salah

89.

  Torque converter with lock up clutch dipakai pada unit



a)

D375A-2, D475A-2

b)

D 155A 2 , D65A-8

c)

D375A-2, D85ESS-2

d)

D65E-8, D65E-12

e)

Semua jawaban benar

90.

     Safety valve yang terpasang di control valve transmisi berfungsi

a)

Sebagai penyelamat sistem transmisi pada saat filter buntu

b)

Untuk membatasi tekanan maksimum yang menuju ke transmission clutch

c)

Sebagai pencegah unit bergerak sendiri pada saat dalam kondisi engine mati transmisi dimasukan dan kemudian engine dihidupkan

d)

Untuk mencegah terjadinya transmisi over heat pada saat unit dioperasikan dalam waktu lama

e)

Sebagai safety

91.

    Setting pressure modulating valve pada control valve transmisi D85ESS-2

a)

Engine high idle 20 - 24 kg/cm2

b)

Engine hig idle 25 kg /cm2

c)

Semua jawaban salah

d)

Engine low idle 20 - 22 kg /cm2

e)

Engine low idle 25 kg /cm2

92.

Apabila planettary carrier ditahan , sun gear sebagai input memutar planettary gear single pinion kalau ring gear sebagai output maka saat itu putarannya





a)

Input dan output searah

b)

Input diam dan output berputar

c)

Input dan out put berlawanan

d)

Input dan out put berlawanan

e)

Semua jawaban sala

93.

Transmission control valve pada torgflow transmisi berfungsi untuk

a)

Membatasi tekanan oli yang menuju ke transmission clutch

b)

Mengarahkan aliran oli transmission clutch

c)

Membatasi tekanan oli clan sekaligus mengarahkan aliran oli ke transmission clutch

d)

Menaikkan tekanan oli ke transmission clutch

e)

Semua jawaban salah

94.

  Quick return valve pada control valve transmisi berfungsi

a)

Mempercepat pengembalian oli dari transmission clutch ke case pada saat control valve neutra

b)

Mempercepat pengisian oli ke transmission clutch

c)

Mengatur langkah gerak sleeve dari modulating valve

d)

Mempercepat proses berhentinya unit pada saat control valve di netralkan

e)

Semua jawaban benar

95.

Modulating valve pada control valve transmisi mempunyai fungsi

a)

Menaikkan tekanan oli di control valve

b)

Membatasi tekanan oli yang menuju ke transmission clutch

c)

Mengatur kenaikan tekanan oli ke transmission clutch

d)

Mengatur kenaikan tekanan oli serta membatasi tekanan maksimum oli ke transmission clutch

e)

Semua jawaban benar

96.

Reducing valve pada control valve transmisi berfungsi

a)

Menurunkan tekanan oli yang menuju ke rotary clutch

b)

Menurunkan tekanan oli yang menuju ke directional clutch

c)

Menurunkan tekarian oli yang menuju ke semua clutch transmisi

d)

  Menurunkan tekanan oli yang di control oleh safety valve

e)

Semua jawaban salah

97.

Untuk mengetahui baik tidaknya pemasangan komponen torgflow transmission sebelum dipasang pada unit, pengecheckan dilakukan dengan

a)

Mengukur langkah piston dengan tekanan udara 3 - 4 kg/cm2

b)

Mengukur langkah piston dengan tekanan udara 3 - 5 kg/cm2

c)

  Mengukur langkah piston dengan tekanan udara 4 - 5 kg/cm2

d)

Mengukur langkah piston dengan cara ditarik menggunakan tools push pull scale standard 3 - 5 kg

e)

  Semua jawaban salah

98.

Ball check valve pada rotary clutch berfungsi

a)

Menaikkan tekanan oli ke rotary clutch

b)

Menurunkan tekanan oli ke rotary clutch

c)

Menjaga agar supaya tekanan oli di rotary clutch selalu konstan

d)

Mempercepat pembuangan oli yang ada di rotary clutch pada saat proses disengaged

e)

Semua jawaban benar

99.

  Pada planettary gear double pinion , apabila sun gear sebagai sumber putaran dan berputar searah jarum jam kemudian ring gear ditahan, bagaimana putaran carrier

a)

Searah sun gear

b)

Berlawanan arah dengan sun gear

c)

Kadang-kadang searah , kadang-kadang berlawanan dengan putaran sun gear.

d)

  Jawaban a,b,c benar

e)

   Jawaban a,b,c salah

100.



Menurut perhitungan, tekanan yang terbaca pada pressure gauge dari gambar dibawah

a)

100 kg/cm2

b)

400 kg/cm2

c)

133.33 kg/cm2

d)

400 lb/in2

e)

Semua jawaban salah

Similar Resources on Wayground

Kewarganegaraan Indonesia untuk SD/MI

98 questions

Kewarganegaraan Indonesia untuk SD/MI

quiz

Worksheet

•

1st Grade

SOAL SELEKSI WAWASAN KEBANGSAAN 2025

100 questions

SOAL SELEKSI WAWASAN KEBANGSAAN 2025

quiz

Worksheet

•

1st - 5th Grade

LCC PAI SD

100 questions

LCC PAI SD

quiz

Worksheet

•

1st - 5th Grade

PAI 1

101 questions

PAI 1

quiz

Worksheet

•

1st - 5th Grade

soal pai sd part 2

100 questions

soal pai sd part 2

quiz

Worksheet

•

1st - 5th Grade

$1$PR3$

100 questions

$1$PR3$

quiz

Worksheet

•

1st - 5th Grade

soal sispres sd

100 questions

soal sispres sd

quiz

Worksheet

•

1st - 5th Grade

Kuis Soal Tema 4 kelas 5

95 questions

Kuis Soal Tema 4 kelas 5

quiz

Worksheet

•

1st - 5th Grade
