WorksheetsQuiz Komponen Sistem Kelistrikan Mesin Industri
Total questions: 10
Worksheet time: 11mins

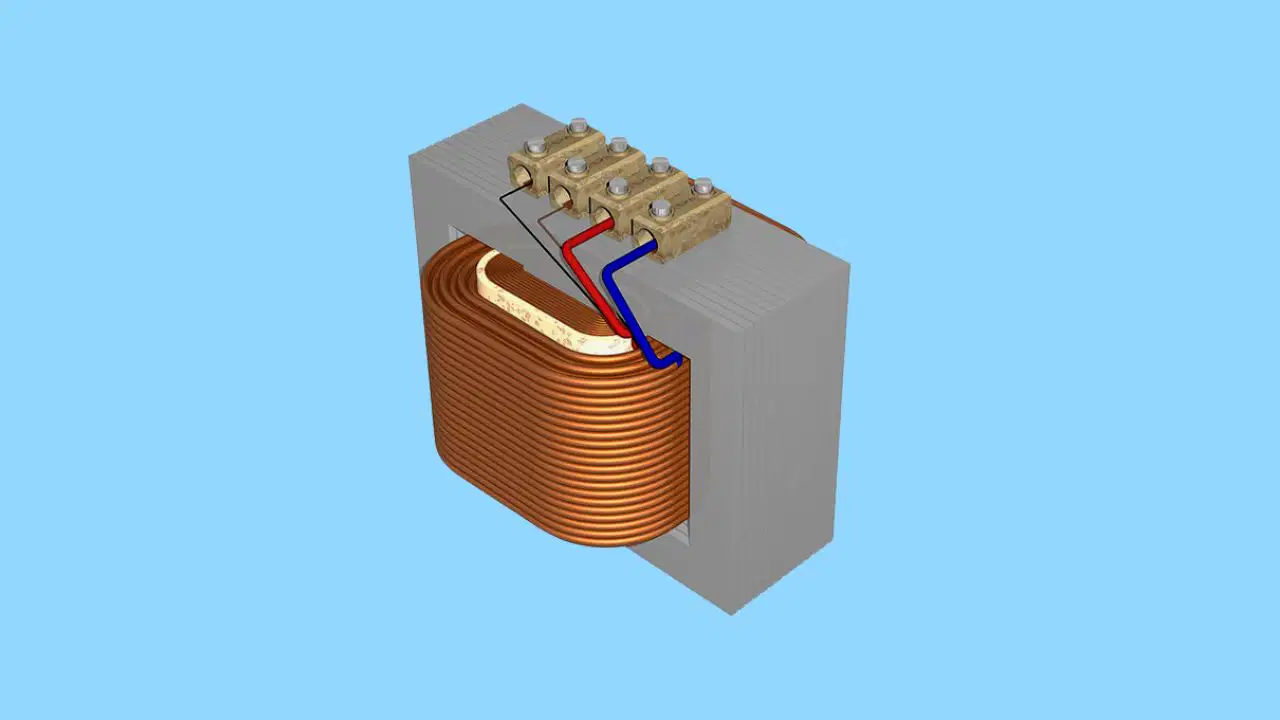

Fungsi komponen pada gambar berikut adalah ….
menurunkan tegangan
menyimpan arus
melindungi arus berlebih
sebagai saklar utama
pemutus dan penghubung tenaga listrik pada beban
Komponen sistem pengendali elektromagnetik yang berfungsi sebagai pengaman beban lebih motor listrik adalah ….
relay
Miniature Circuit Breaker (MCB)
Time Delay Relay (TDR)
Thermal Overload Relay (TOR)
transformator

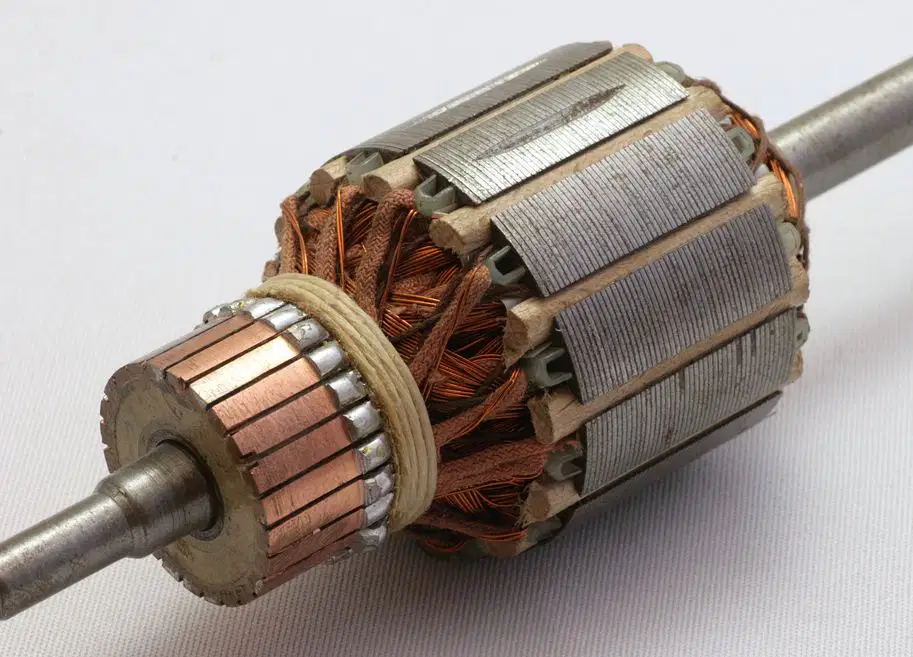

Fungsi dari komponen motor listrik berikut ini adalah ....
membangkitkan medan magnet di sekitar rotor
mengubah daya mekanik menjadi daya listrik
tempat terpasangnya drive pulley
menghubungkan arus listrik dengan rotor
merubah daya listrik menjadi daya mekanik
Fungsi dari komponen kelistrikan pada gambar berikut adalah ….
pemutus atau penyambung arus listrik dari sumber arus ke beban listrik
melindungi peralatan listrik akibat arus pendek
pengaman beban lebih secara otomatis
penarik dan pelepas kontak-kontak
menurunkan tegangan listrik
Hasil pemeriksaan dengan ohm meter yang menunjukkan Thermal Over Load Relay (TOR) pada gambar dalam kondisi baik adalah ….
jika diberi tegangan maka kontak 95-96 terhubung dan kontak 97-98 tidak terhubung
jika diberi tegangan maka kontak 95-96 tidak terhubung dan kontak 97-98 tidak terhubung
jika tanpa tegangan maka kontak 95-96 terhubung dan kontak 97-98 tidak terhubung
jika tanpa tegangan maka kontak 95-96 tidak terhubung dan kontak 97-98 terhubung
jika tanpa tegangan maka kontak 95-96 terhubung dan kontak 97-98 terhubung
Langkah awal yang dilakukan dalam mendiagnosa motor listrik penggerak mesin yang tidak mau bekerja adalah ….
memeriksa MCB
memeriksa sakelar
memeriksa kontaktor
mengukur tegangan yang masuk pada motor
memeriksa arus yang masuk
Thermal Over Load Relay (TOR) dihubungkan pada kontaktor ….
terminal A1 – A2
terminal 13 – 14
terminal 21 dan 22
terminal TI-T2-T3
terminal L1-L2-L3
Suatu gambar instalasi listrik memiliki notasi K1M, K2M, K3M, K4A, K5A, K6T. Arti dari notasi tersebut adalah gambar instalasi memiliki ….
5 kontaktor utama, dan 1 kontaktor bantu
2 kontaktor utama, 2 kontaktor bantu dan dan 2 kontaktor timer
3 kontaktor utama, 2 kontaktor bantu dan dan 1 kontaktor timer
3 kontaktor bantu, 2 kontaktor utama dan dan 1 kontaktor timer
5 kontaktor bantu, dan 1 kontaktor utama
Dari hasil pemeriksaan pada kelistrikan mesin bubut sebagai berikut : 1) tombol start ditekan kontaktor relay bekerja, 2) motor tidak berputar, 3) arus input kontaktor normal, 4) arus output kontaktor tidak ada. Dari data hasil pemeriksaan dapat disimpulkan kerusakan pada komponen (a)
Perhatikan urutan pemeriksaan kelistrikan berikut !
1) periksa MCB pada PHP
2) periksa lampu indicator sumber arus 1 phasa
3) periksa saklar utama mesin
4) periksa kontaktor
5) periksa motor listrik
Jika mesin sekrap tidak dapat dihidupkan, urutan pemeriksaan komponen yang benar adalah (a)
