El ___ y el ___ forman una pasta que rodea a los agregados, constituyendo un material heterogéneo

Agregados Activos

Agregados Inertes

Algunas veces se agregan sustancias llamadas____ que mejoran o modifican algunas propiedades del concreto.

Resistencia = f´c

Resistencia (edad) máxima

70 % de Resistencia (edad) máxima

Tiempo de Traslado

Concreto Simple

Cuando el concreto no tiene acero de refuerzo se llama concreto simple y sus usos son limitados

Ventajas del concreto reforzado como material estructural...

Desventajas del concreto ....

Concreto = Compresión

Concreto ≠ Tensión

Se suministra el concreto...

Concreto superior a 2.200 kg/m3 y con una resistencia f´c= o mayor a 250 kg/cm2

Concreto entre 1,900 y 2,200 kg/m3 y con una resistencia inferior a f´c 250 kg/cm2 pero no menor a 200 kg/cm2

Concreto Reforzado =

El f´c se determina mediante ensayos de laboratorio, sometiendo a compresión cilindros de ...

El acero resiste a la tensión = f´y

El valor ___ es mas presidente y controlable

Para el acero corrugado (#3 en adelante) el f´y es de...

Para el alambran (#2) el f´y es de...

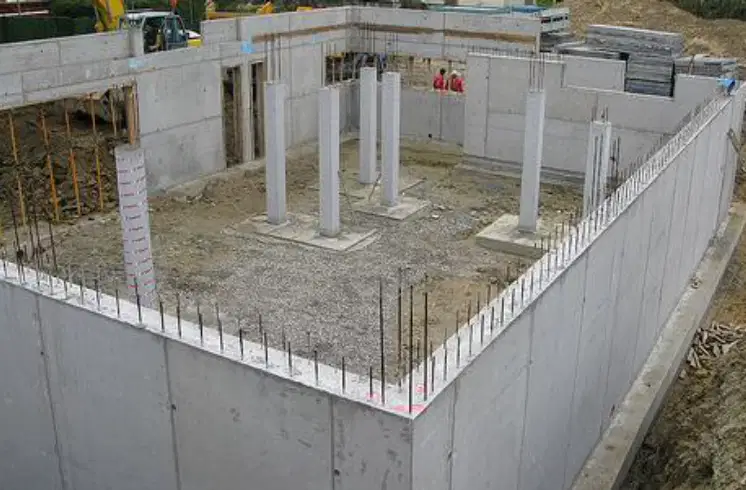

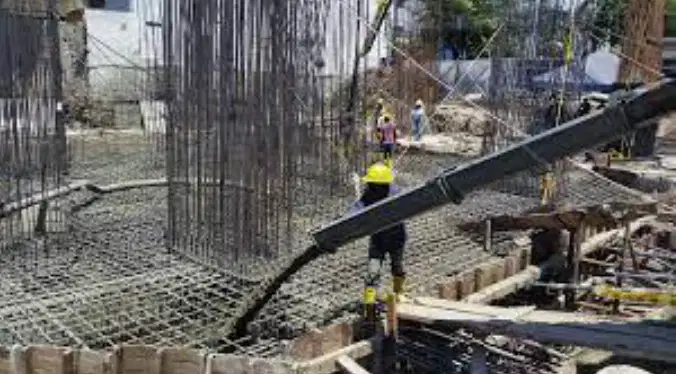

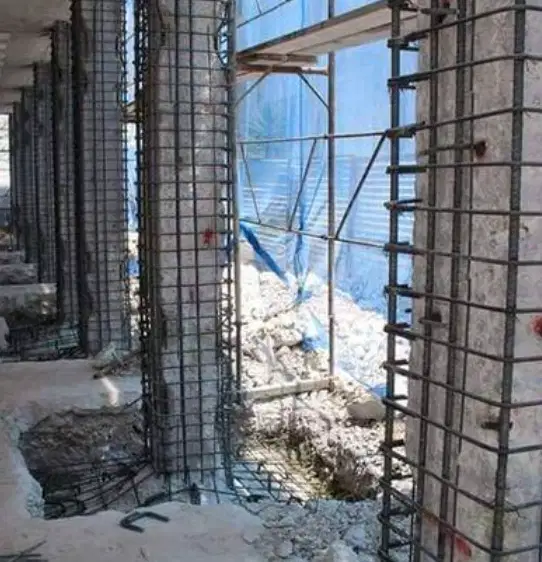

Ejemplo de uso de concreto armado...

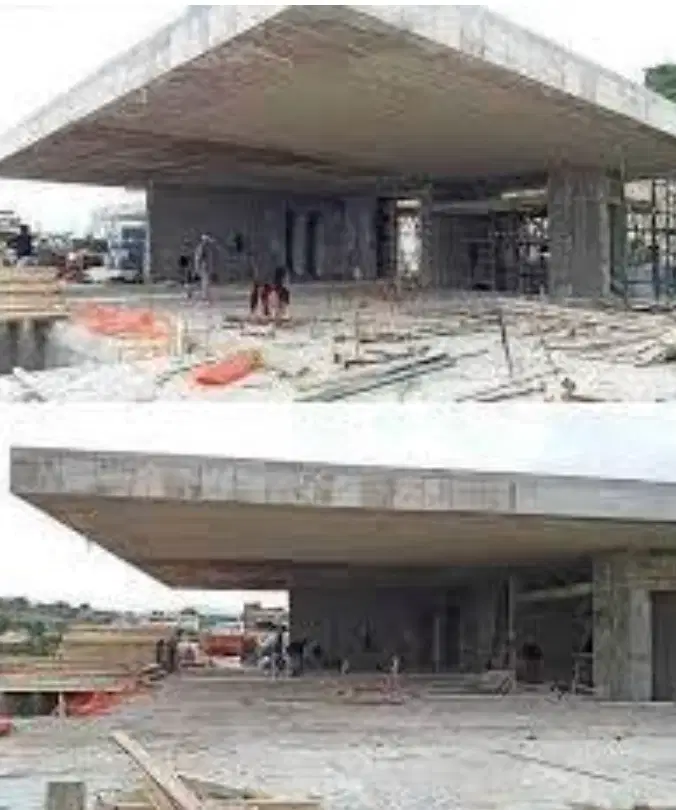

Ejemplo de uso de concreto armado...

Ejemplo de uso de concreto armado...

Ejemplo de uso de concreto armado...

Ejemplo de uso de concreto armado...

Por su naturaleza constructiva las estructuras de concreto pueden ser de tres tipos

Obras pequeñas y medianas, edificios de 20 niveles, volados pequeños, cimientos, edificios de claros moderados del orden de 20m

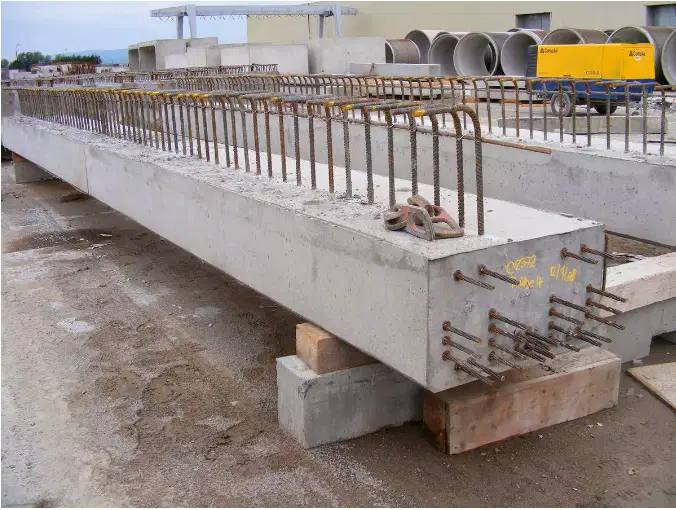

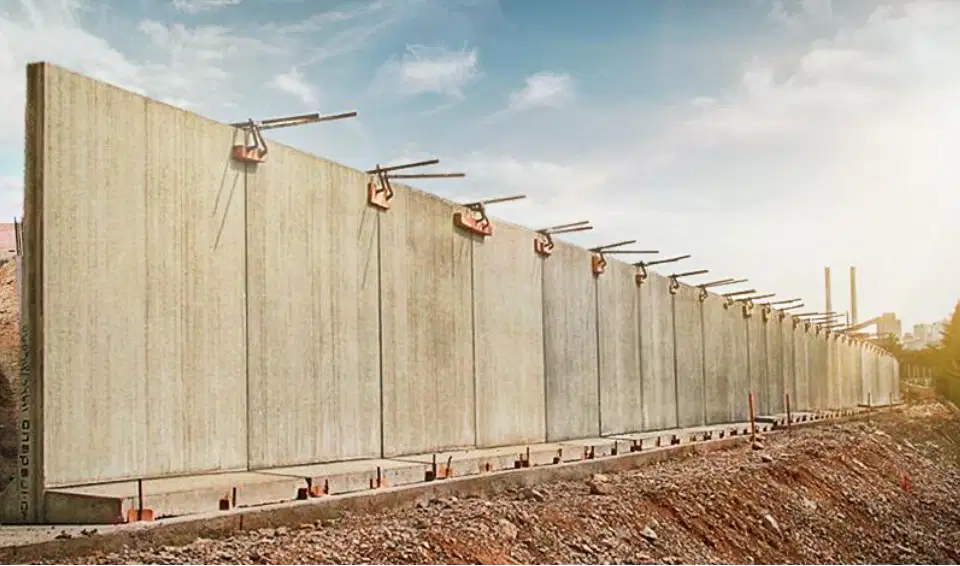

Obras que requieren grandes claros, grandes alturas, grandes cargas, tales como puentes, edificios muy altos. Estas estructuras son de gran resistencia y su característica principal es que se fabrican en un taller y se transportan y colocan en obra.

Obras que requieren grandes claros, grandes alturas, grandes cargas, tales como puentes, edificios muy altos. Estas estructuras son de gran resistencia y su característica principal es que se fabrican en un taller y se transportan y colocan en obra.

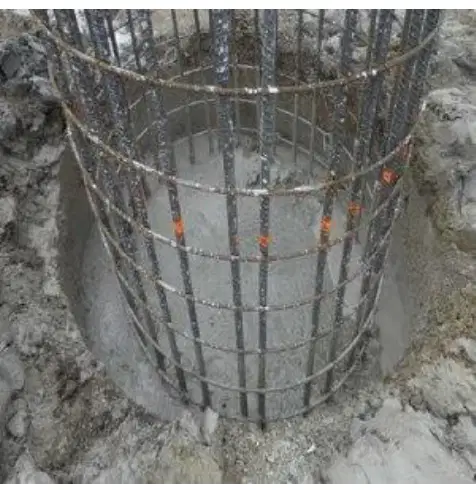

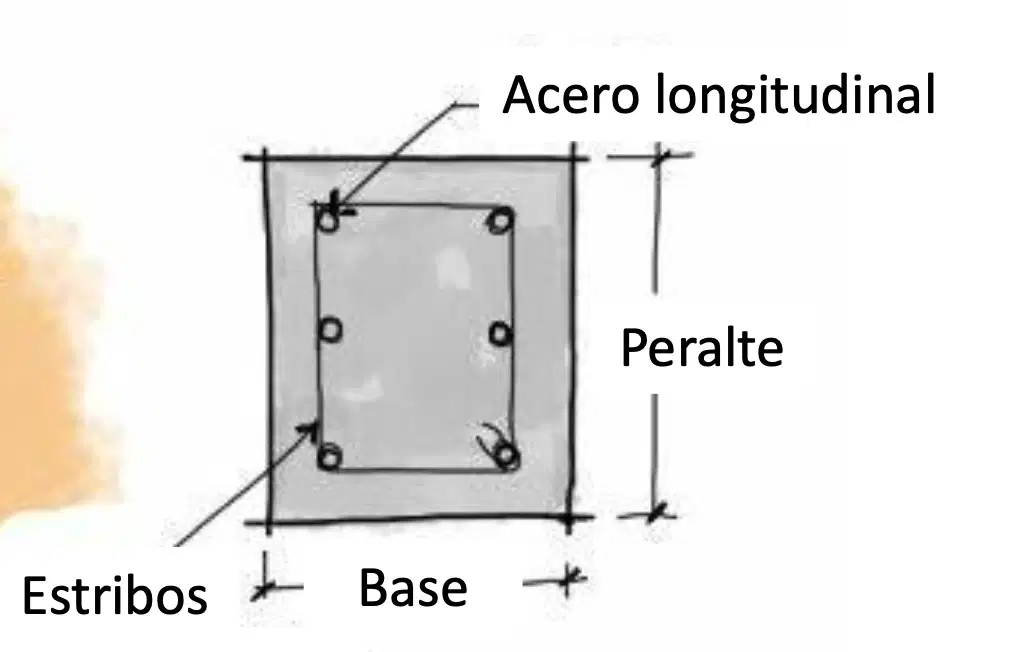

Partes de una columna de concreto armado:

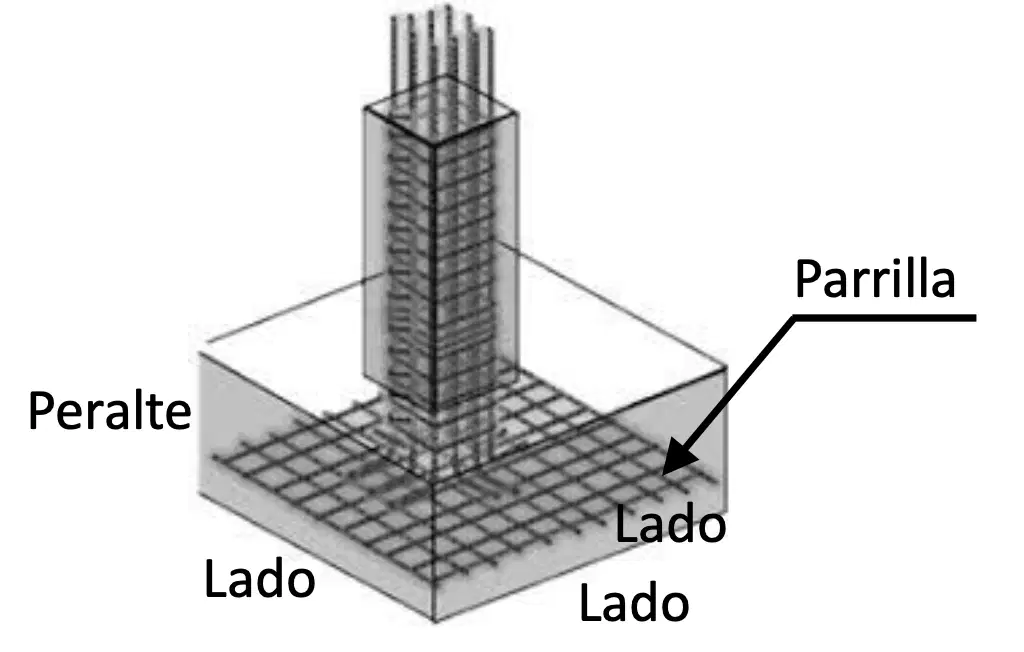

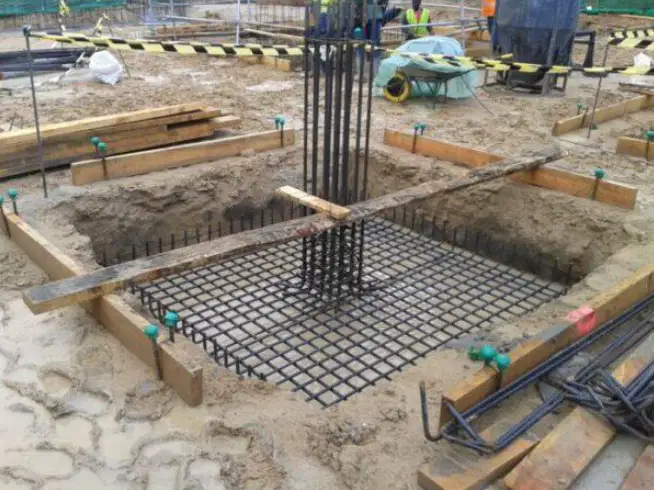

Partes de una zapata de concreto armado:

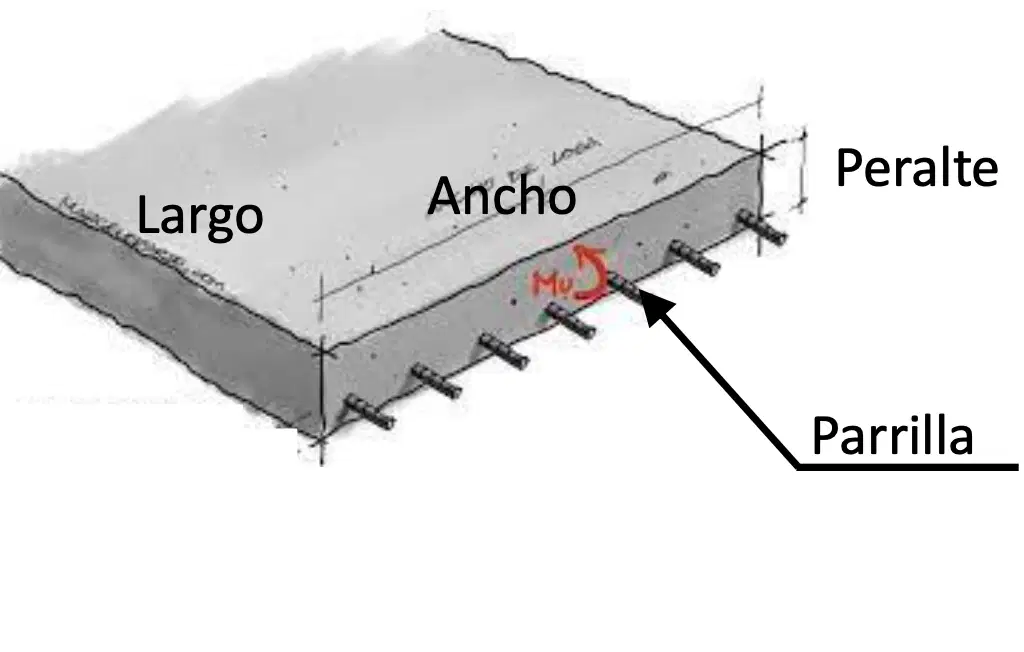

Partes de una losa de concreto armado:

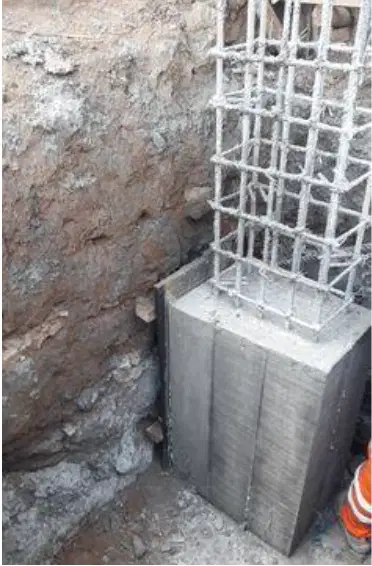

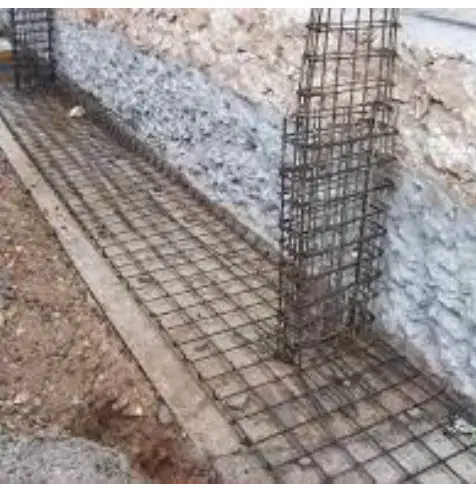

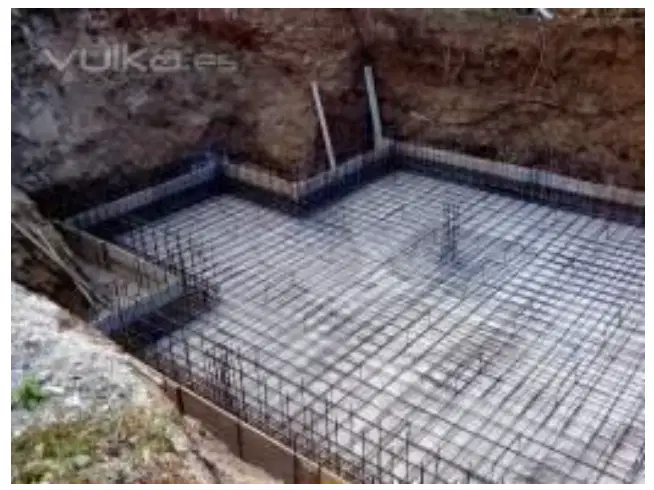

Partes de una zapata corrida de concreto armado:

Tipos de estribos en....

Las estructuras de concreto armado pueden presentar problemas y mal funcionamiento. A estos problemas les llamaremos

los errores provienen por lo general de un desconocimiento técnico (no se sabe diseñar, no se sabe dibujar, no se domina el reglamento) y esto puede generar problemas graves, que van desde agrietamientos y deformaciones, hasta colapsos parciales y/o totales.

Estos pueden generarse por negligencia de los responsables de obra, por desconocimiento técnico, por desconocimiento de las normativas, por corrupción, por prisas, etc.

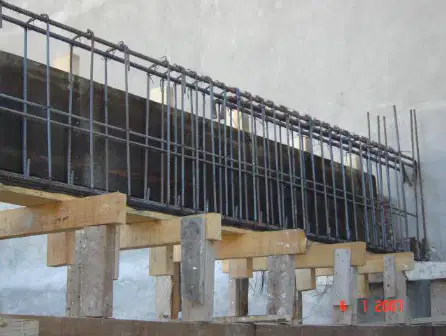

Viga =

Trabe =

La ____ en vigas se manifiesta a través de una curvatura en el elemento. Mientras mas claro mas curvatura.

La distancia entre la horizontal inicial de la viga y el punto máximo de la curvatura se le denomina “____” o “____”. Estas son en realidad deformaciones que se deben minimizar dentro de limites aceptables, los cuales establecen los reglamentos y normativas de diseño.

son los aspectos mas importantes para controlar deflexiones.

Además de las fallas por flexión, las vigas experimentan también fallas por _____. Estas fallas se manifiestan a 45° en proximidad a los apoyos o en zonas donde existen cargas puntuales altas.

Como hemos visto, las vigas se flexionan y si se flexionan mas allá de los limites permitidos aparecen grietas en la parte ____, ya que al curvarse en la parteinferior se genera ____ y el la parte ____ se genera _____.

Cuando las vigas forman parte de un ______, es decir la unión entre viga y columna es adecuada, el comportamiento a flexión es mas eficiente a que si la viga fuese simplemente apoyada.

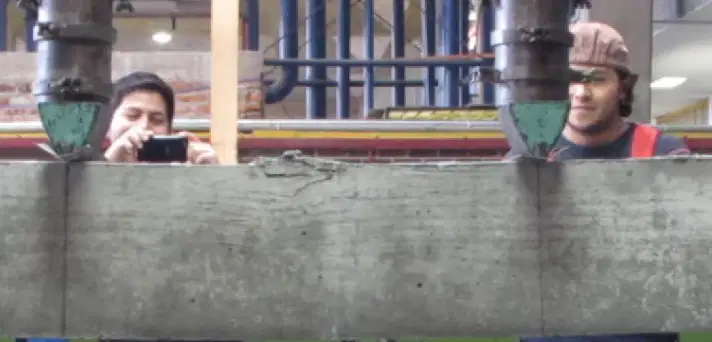

Existen tres maneras de falla por flexión

El acero falla primero que el concreto, la viga se agrieta y se deforma muy rápidamente, el colapso avisa antes de llegar pero es inminente.

FALLA DUCTIL

El acero y el concreto llegan juntos a la falla. Existe un equilibrio entre la compresión superior y la tensión inferior. Esta es la falla que se debe aceptar en el diseño.

FALLA BALANCEADA

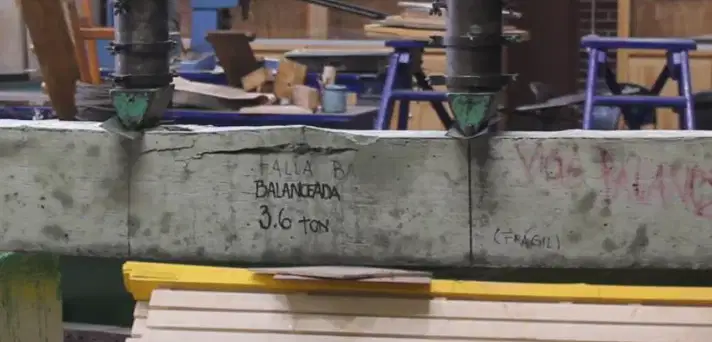

El concreto llega primero a la falla por exceso de acero, el colapso es súbito y sin avisar, es muy peligrosa y se debe evitar en el diseño y la construcción.

FALLA FRAGIL

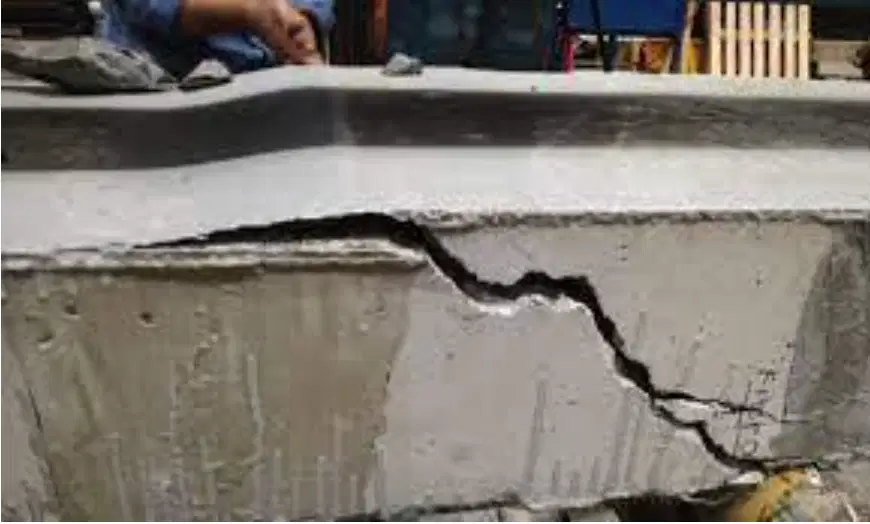

Estas fallas se manifiestan a 45° en proximidad a los apoyos o en zonas donde existen cargas puntuales altas.

Se evita con el peralte

Acero horizontal ayuda con la...

No se debe traslapar en el centro

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Ejemplo de uso de concreto armado

Las columnas se comporta...

Para columnas cortas NO existe la flexión, únicamente la ______ y la falla es de carácter explosivo.

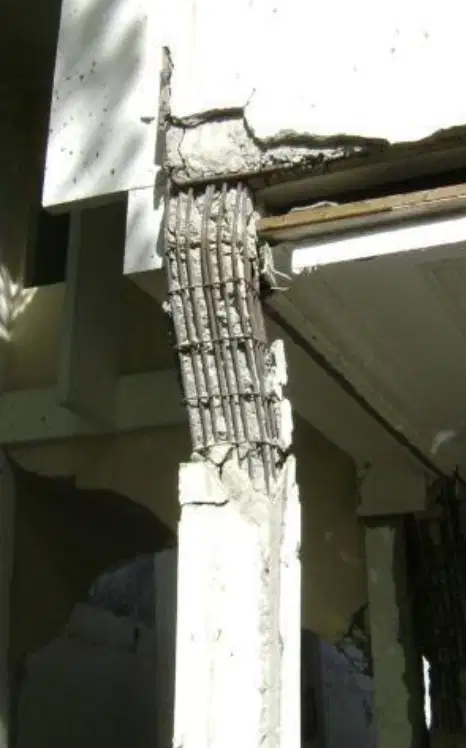

Este tipo de falla se origina debido a la gran concentración de esfuerzos que se producen precisamente en los extremos de las columnas por las elevadas acciones internas como son carga axial, fuerza cortante y momento flector, causadas principalmente por las fuerzas sísmicas.

se presentan por aberturas paralelas a las barras. Se deben a recubrimientos inadecuados, a varillas erróneamente tratadas, grasas o aceites en varillas.

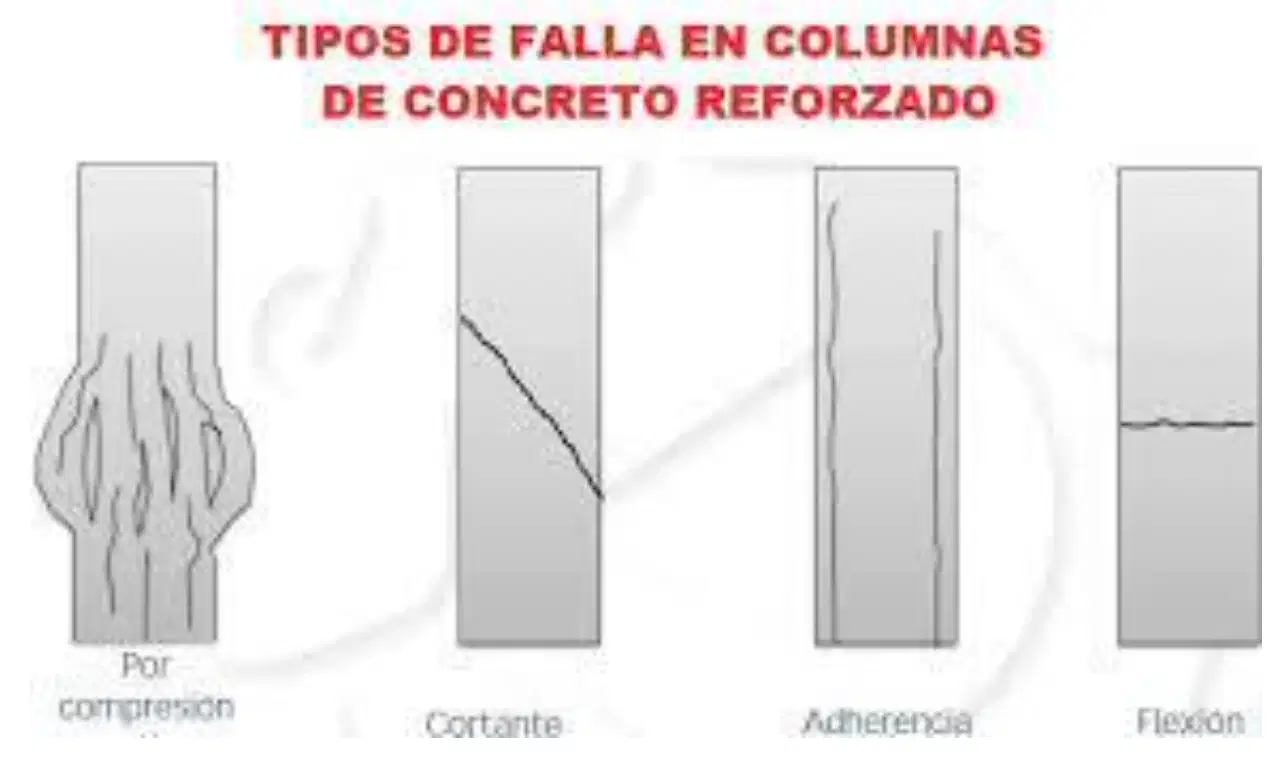

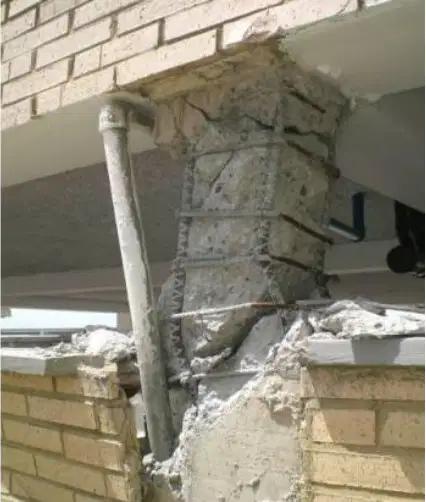

Falla en columnas de concreto reforzado

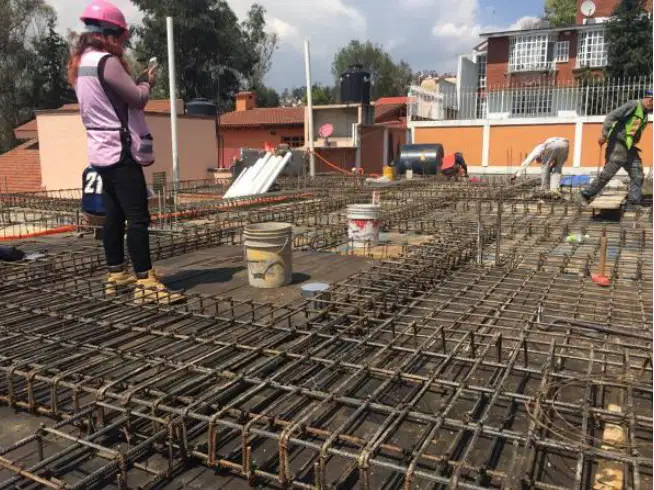

Las losas al igual que las vigas, se flexionan, solo que lo hacen en dos direcciones ortogonales entre si y al mismo tiempo

Las losas dado su bajo peralte, deben ser diseñadas también por cortante. Por lo general el cortante lo absorbe el concreto ya que una losa no lleva estribos

Ex sumamente importante que además del diseño por flexión y cortante, se haga una revisión de la flecha, ya que se debe garantizar que este dentro de los parámetros admisibles de la normativa de diseño empleada.
