Worksheets2°trim RECUPERAÇÃO ROBÓTICA (2,0) AV1 e AV4
Total questions: 20
Worksheet time: 13mins
Qual placa utilizamos para carregamento do código de funcionamento na Robótica?
Placa ponte H
Placa Arduino Uno
Placa de controle JJ
Placa Motherbord
Quando ligar fios em circuito elétrico o que significa as siglas GND?
Ground (Terra) Referência de tensão (0 V) em circuitos eletrônicos. Normalmente é associado ao polo negativo de baterias e circuitos.
Ground (Terra) Referência de tensão (12 V) em circuitos eletrônicos. Normalmente é associado ao polo neutro de baterias e circuitos.
Referência de tensão (5 V) em circuitos eletrônicos. Normalmente é associado ao polo positivo de baterias.
Referência de tensão (0 V) em circuitos eletrônicos. Normalmente é associado ao polo positivo de baterias.
Em um kit Arduino UNO, apresenta um cabo azul par que serve?
Somente para o funcionamento do circuito elétrico
Utilizamos para transferir dados do celular para a placa
Utilizamos para transferir dados de programação feita em um computador para a placa e inicia o sistema.
Utilizamos para transferir dados de programação feita em um computador para a placa e pode alimentar pequenos circuitos.
Quando abrimos o editor on line do Arduino, temos algumas especificações. Após conectar o USB no computador e na placa como devemos proceder para carregar a programação? Clicamos :

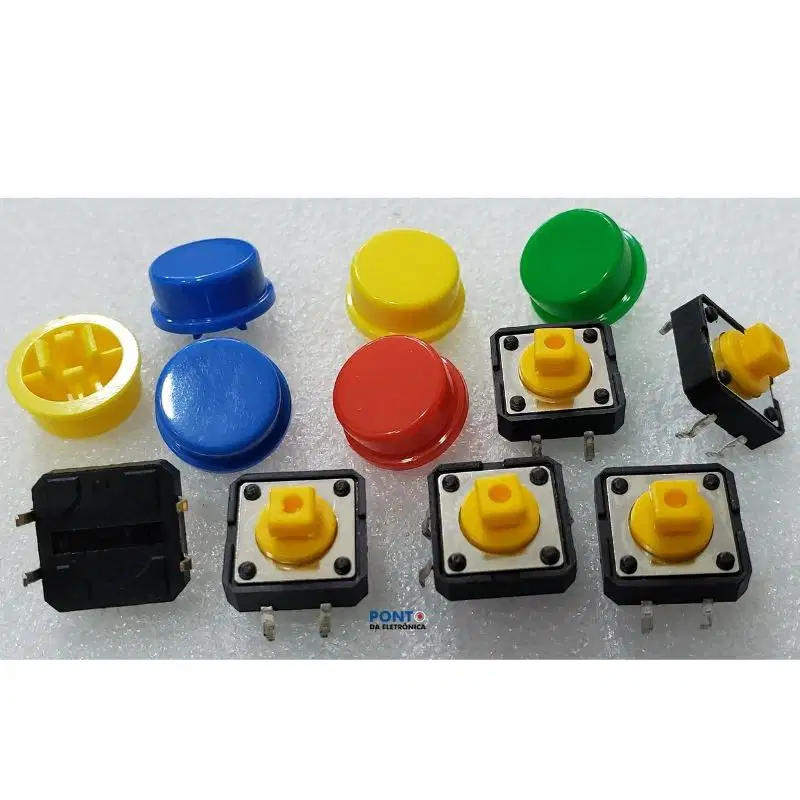

Indique se o componente é de entrada ou saída. (BOTÃO)
Entrada
Saída
Indique se o componente é de entrada ou saída. (LED)
Entrada
Saída
O circuito ao lado é do tipo:
Eficiente
Simples
Em paralelo
Em série
O circuito ao lado é do tipo:
Em série
Em paralelo
Em fila
Complexo
A diferença de potencial (DDP), é conhecida também como:
(a)
Qual nome do componente é utilizado para diminuir a corrente?
(a)
Qual o nome deste fios ?
Jumpers
Led
Servo motores
Módulos ultra-sônicos
ASSOCIE OS COMPONENTES AS SEUS RESPECTIVOS NOMES.
Protoboard
Placa Arduino
Buzzer Passivo
Push Button
Display OLED 128x64
Coloque na Ordem de Instalação.
As variaveis servem para...
Finzalizar algo
Armazenar algo
Apagar algo
Esconder algo
Olhando para a imagem do led, a parte menor corresponde ao lado:
Negativo
Positivo
Combine os códigos e suas funções.
int ou #define
definir váriáveis
delay()
espera em milissegundos
void setup()
inicializa e executa 1 vez
pinMode()
comando para habilitar a porta digital como saída (OUTPUT) ou entrada (INPUT)
void loop()
Executa rotina até ser desligado
O Arduino possui portas de entrada e saída digital e portas de entrada analógica. O recurso PWM faz as portas digitais simularem saídas analógicas no Arduino. Sobre as portas digitais e analógicas é correto afirmar:
Uma porta digital possui saltos de tensões entre valores bem definidos dentro de uma faixa de valores, apresentando apenas dois estados: ligado ou desligado.
Dentre as portas digitais, 6 são chamadas de Portas de Modulação por Largura de Pulso - PWM e na placa de Arduino Uno, são identificadas pelo sinal gráfico til (~) antes da numeração, representados nos pinos 3, 5, 6, 9, 10 e 11.
Uma porta analógica pode assumir infinitos valores de tensão dentro de uma faixa de valores, apresentando vários estados, como, por exemplo: alto, pouco alto, médio, pouco baixo e baixo.
Através da função analogWrite, disponível no software Arduino IDE, é possível determinar estados intermediários de tensão às portas digitais do Arduino, com os quais, é possível, por exemplo, variar o brilho de um LED, variar o volume de um som, a velocidade de motores, a temperatura em um chuveiro, entre outros.
O botão de pressão (Push Button), também conhecido como Chave Táctil, é um dispositivo utilizado para acionar, abrindo ou fechando um determinado circuito. Esta ação, geralmente, é momentânea, ou seja, funciona enquanto o botão estiver sendo pressionado.
Verdadeiro
Falso
Observe o código para acendimento do projeto Semáforo carro + pedestre. Qual das partes acende o sinal verde para pedestre e o sinal vermelho para o carro?
1
2
3
4
Qual código é utilizado para ligar ou desligar uma porta digital?
digitalWrite();
analogRead();
digitalRead();
analogWrite();
