WorksheetsQUIZ PEMANTAPAN SERTIFIKASI PUPR
Total questions: 10
Worksheet time: 5mins
Ketinggian suatu objek dari satu titik tertentu (datum) adalah ...
Kontur
Dimensi
Elevasi
Leader
Perhitungan Garis Sempedan Bangunan adalah ...
1/4 lebar jalan
1/2 lebar jalan
1/4 lebar jalan + 1
1/2 lebar jalan +1

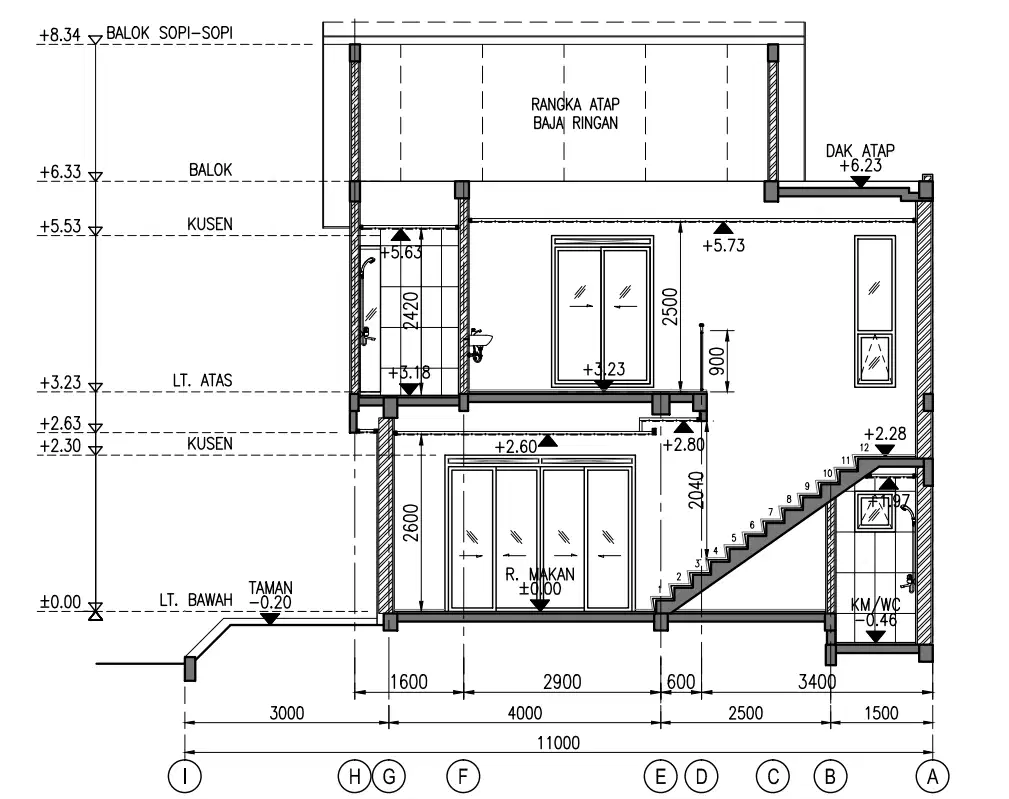

Berapa ketinggian floor to floor dari gambar berikut!
8.34 M
6.33 M
3.23 M
2.63 M
Gambar kerja yang dibuat oleh kontraktor sesuai dengan kondisi terbangun yang sebenarnya adalah ...
Konseptual
DED
As-Built Drawing
Shop Drawing
Benar atau salah, jika rencana tapak digambar menggunakan skala 1:1000, 1:100 dan 1:10?
BENAR
SALAH
Berikut ini adalah standar penyajian gambar denah adalah, kecuali ...
Arah Utara, umumnya arah utara selalu mengarah 90 derajat ke atas bidang kertas
Semua pintu harus ada indikasi arah bukaan
Orientasi gambar kearah atas
Semua dimensi dan jarak‐ jarak utama, yakni jarak antar grid struktur (as‐as) dan jarak antar dinding pembatas dan/ atau kolom praktis (as‐as)
Simbol lubang ditandai dengan ...
huruf U + penunjuk panah
bidang disilang + notasi void
diarsir sesuai bahan/ materialnya
beri keterangan elevasi

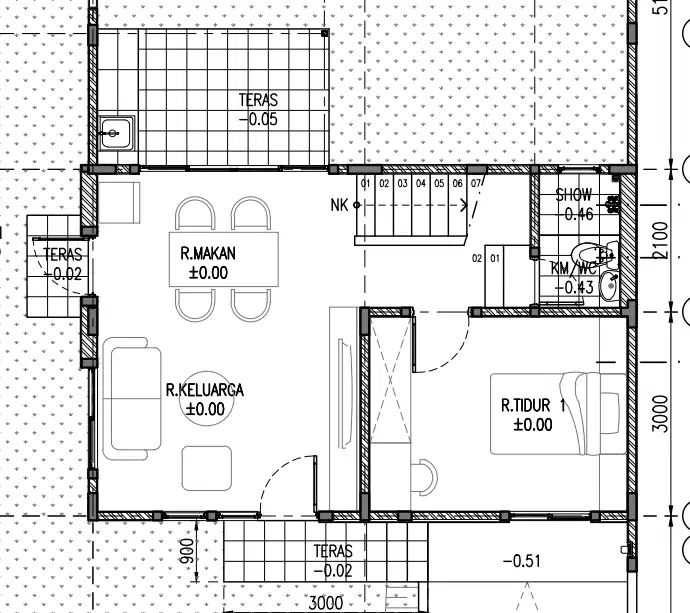

Berapa perbedaan ketinggian ruang makan ke ruang tidur 1?
turun 5 cm
naik 5 cm
turun 2 cm
tidak ada perbedaan
Garis proyeksi objek yang tidak berada dibidang gambbar menggunakan type garis, kecuali …
Hidden lines
Dashed
Garis putus-putus
Continous
Notasi dimensi ketinggian untuk potongan adalah ...
